Корпус Classix Orbita

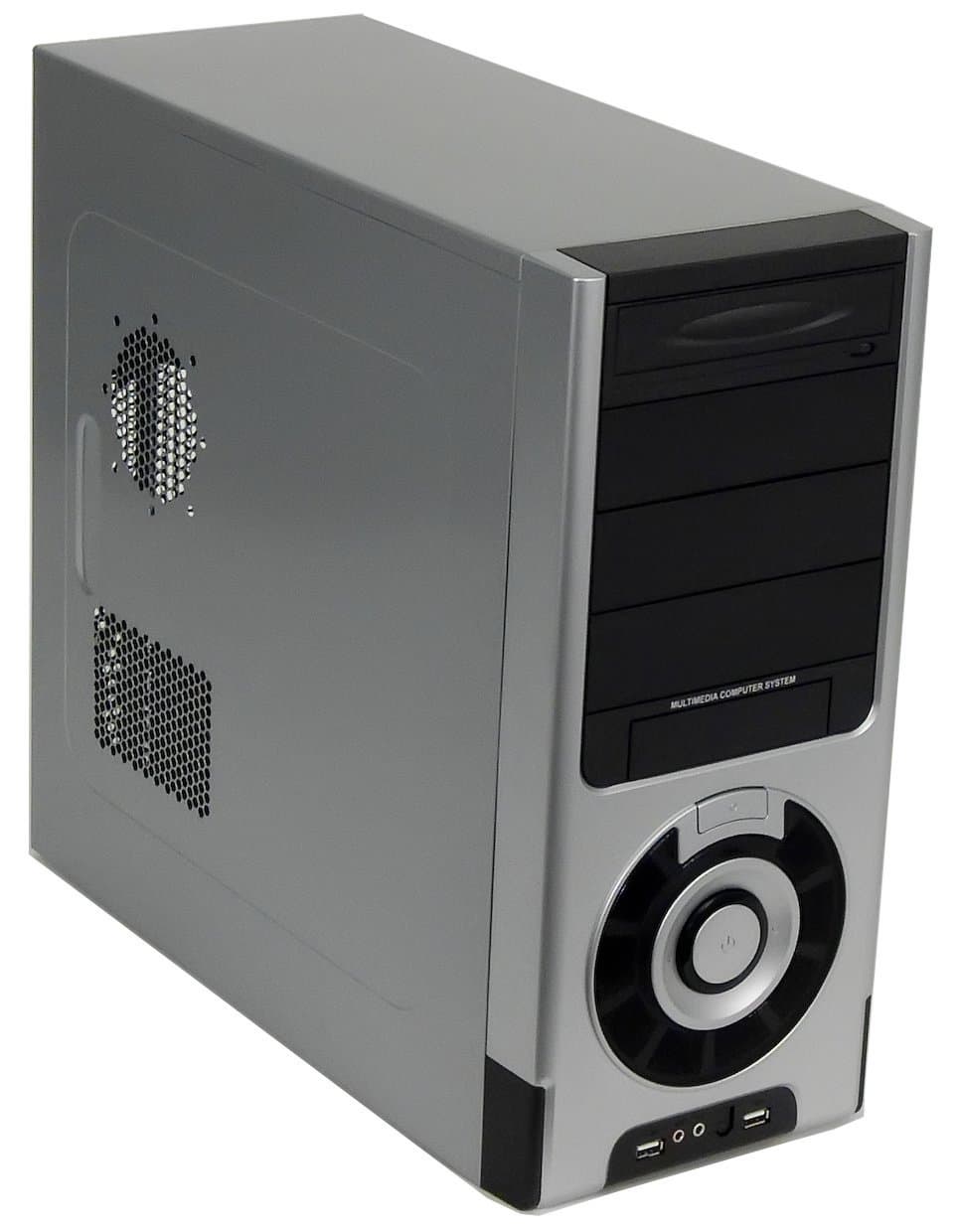

Данный обзор посвящен корпусу Orbita производства фирмы Classix, c продукцией которой мы уже успели познакомиться при тестировании внутреннего карт-ридера 52 in 1. Корпус Classix Orbita выполнен в формате ATX и представляет собой стандартных размеров miditower.

Физические параметры
Ширина 184 мм
Высота 414 мм
Длина 448 мм
Масса н/д

Корпус поставляется в простой коробке из грубого картона. Ручка для переноски на ней отсутствует, но это, учитывая небольшой вес корпуса, не является значительным недостатком.

Внутри коробки корпус фиксируется лишь за счет двух картонных поддонов, которые не в состоянии обеспечить достаточно надежную защиту и фиксацию. Кроме того, весь комплект поставки помещен производителем внутрь корпуса, где он никак не закреплен и сильно громыхает, вызывая тревожные мысли по поводу сохранности содержимого.

В комплект поставки входит:

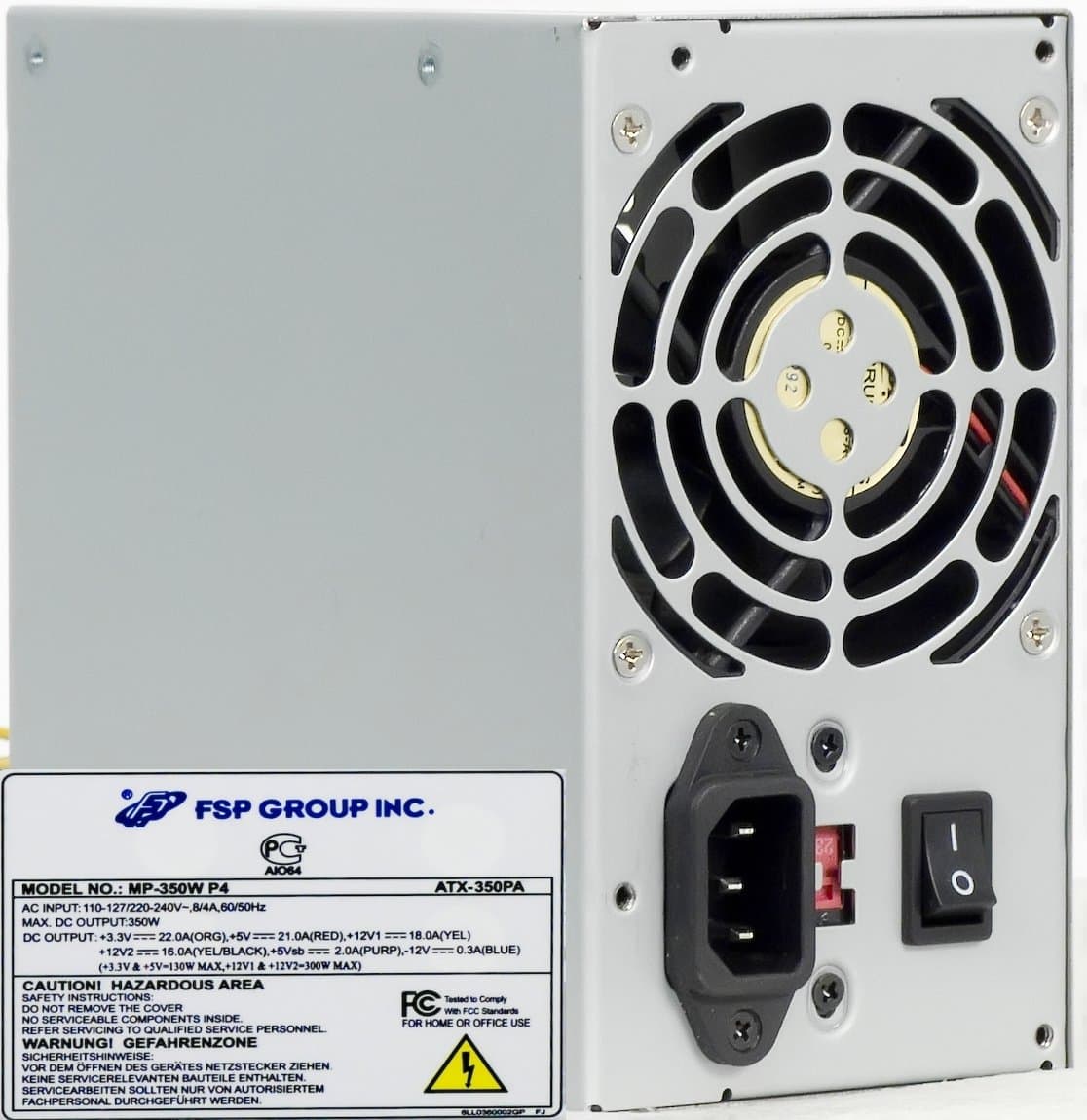

  • блок питания FSP MP-350W (12V - 25А)
  • сетевой шнур
  • комплект крепежных винтов
  • листочек с распиновкой разъемов USB и audio c передней панели

Очень скромно, но, с другой стороны, ничего лишнего. Корпусной вентилятор всегда можно докупить, выбрав при этом оптимально подходящую модель.

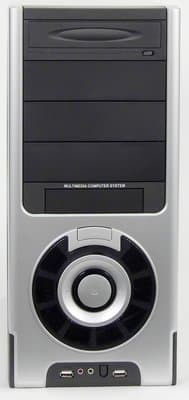

Дизайн корпуса выполнен в популярных серебристо-черных тонах. Низ передней панели напоминает большой динамик, за счет применения черной металлической сетки. Смотрится корпус не очень строго, но довольно стильно и аккуратно.

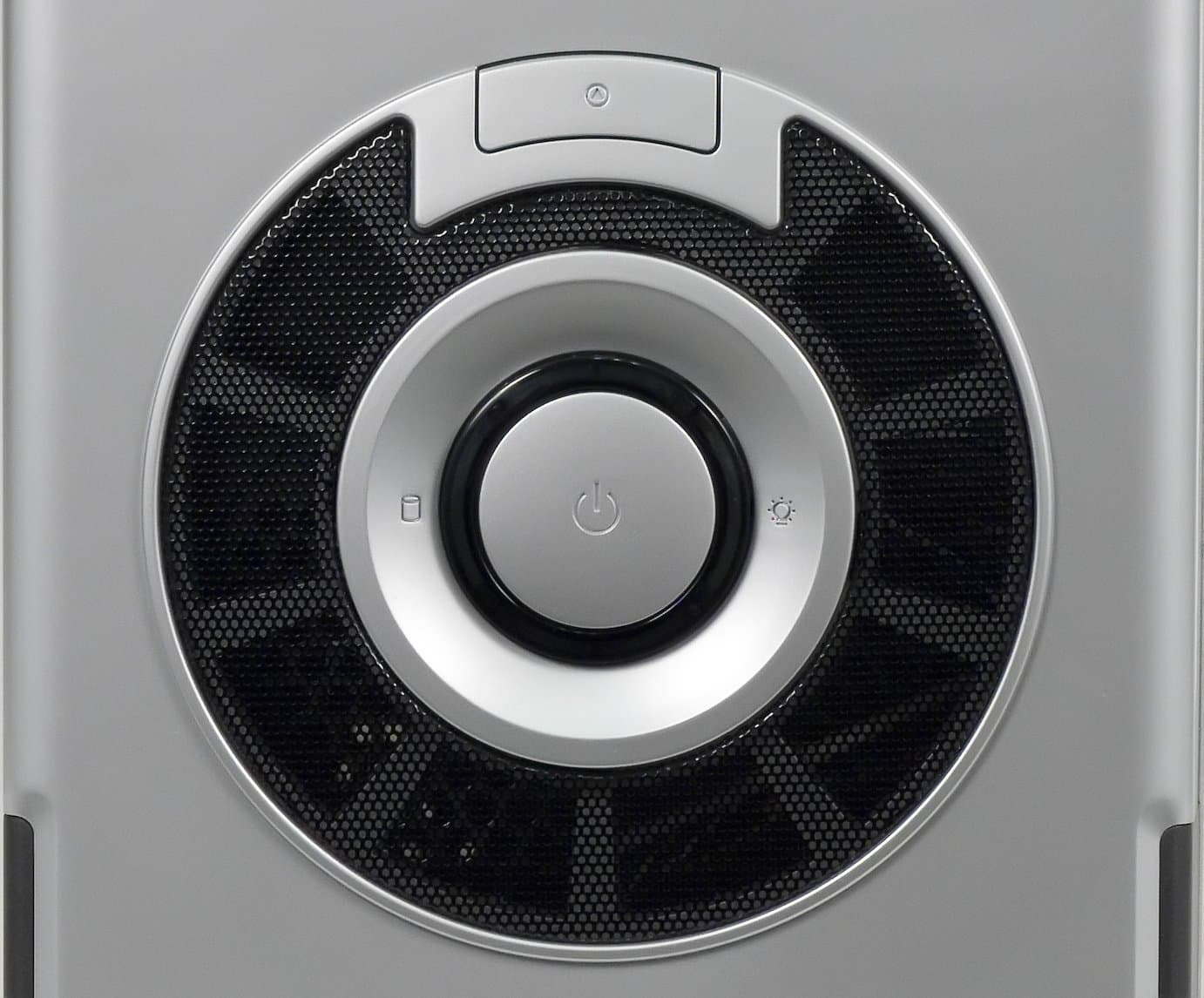

Кнопка включения имеет круглую форму и очень большой диаметр. При этом нажимается она четко, без люфта и болтания. Найти её на ощупь не составит труда. Кнопка RESET расположилась немного выше. Она гораздо меньше, но всё равно достаточно большая, чтобы на неё можно было спокойно нажимать пальцем любого размера.

На одном (самом верхнем) пятидюймовом отсеке установлена декоративная крышка, позволяющая использовать оптический привод любого цвета и при этом не нарушать целостность дизайна корпуса.

Передняя панель крепится к шасси корпуса посредством шести пластиковых штырьков с распорками. Обращение с ними требует определенной ловкости и сноровки. У неподготовленного пользователя обращение с ними может вызвать небольшие затруднения. Надежность обеспечиваемого ими крепления высокая.

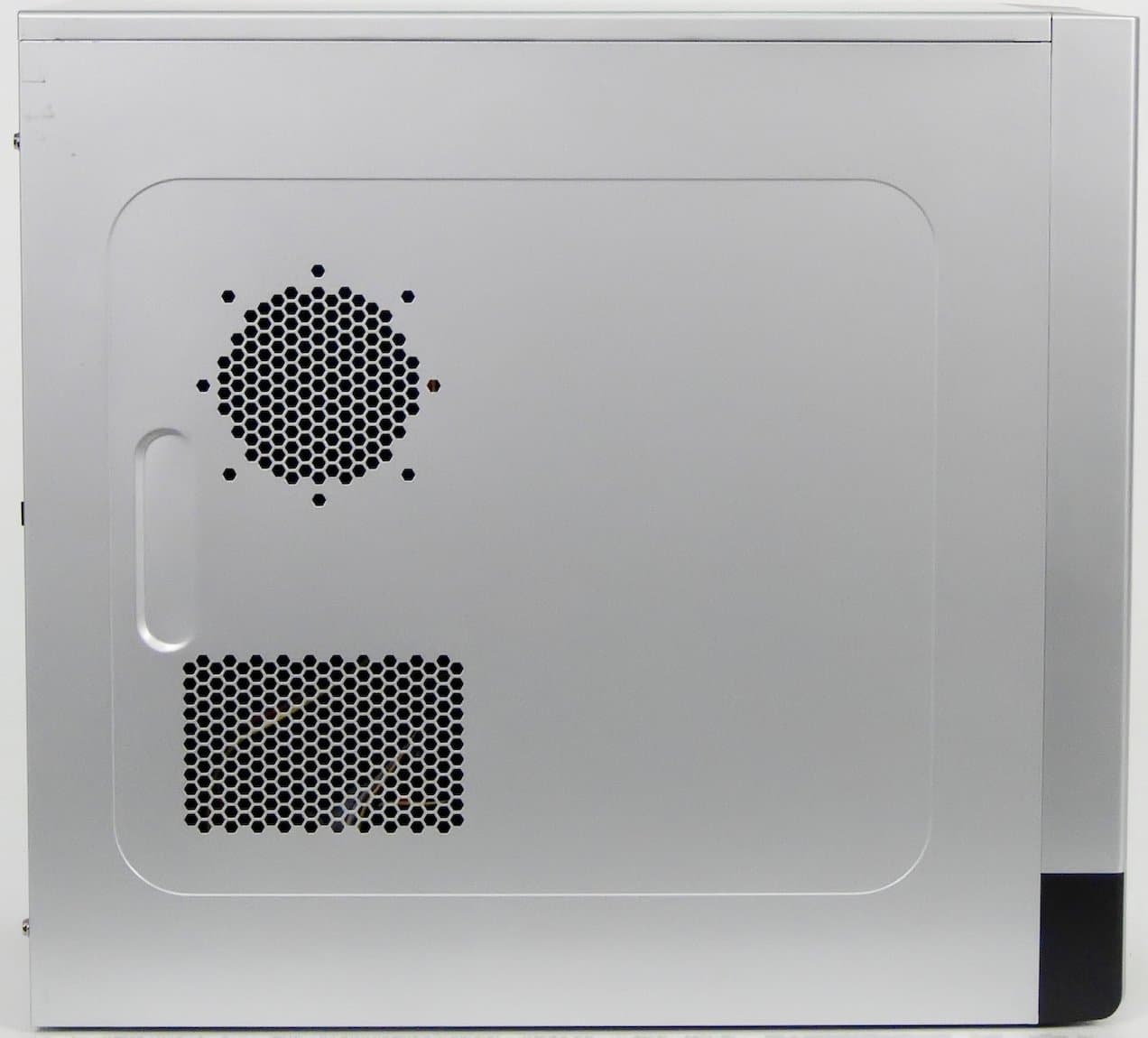

Обе боковые стенки корпуса крепятся обычными винтами под крестовую отвертку. На левой (если смотреть спереди) стенке имеются два ряда отверстий — снизу и в процессорной зоне. Толщина применяемой в стенках стали — примерно 0,7мм. Они достаточно тяжелые, в руках «гуляют» не очень сильно.

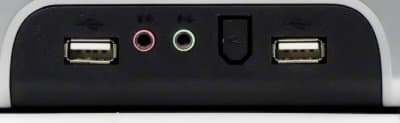

Фронтальные разъемы находятся в самом низу передней панели. При условии, что корпус будет стоять на полу, это может оказаться неудобным. В доставшемся нам корпусе предусмотрен, но не распаян FireWire-порт, однако минимальный привычный набор из двух USB и двух аудиоразъемов присутствует. Качество исполнения самих портов нареканий не вызывает.

Пылевые фильтры на боковой и передней стенке отсутствуют. Что вполне ожидаемо для корпуса данной ценовой категории.

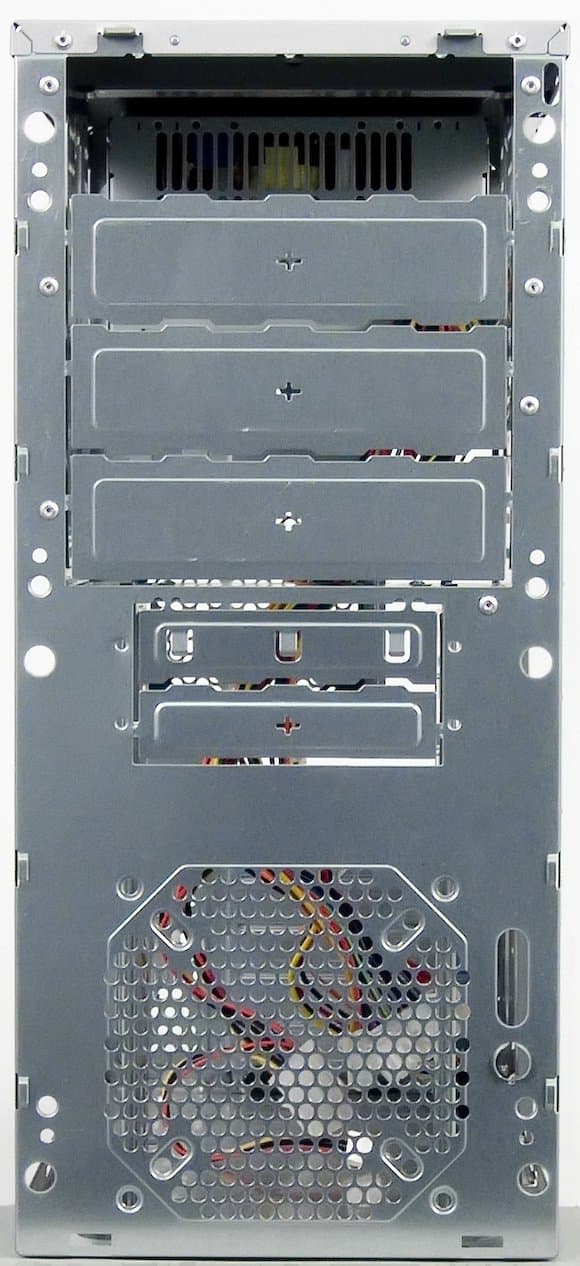

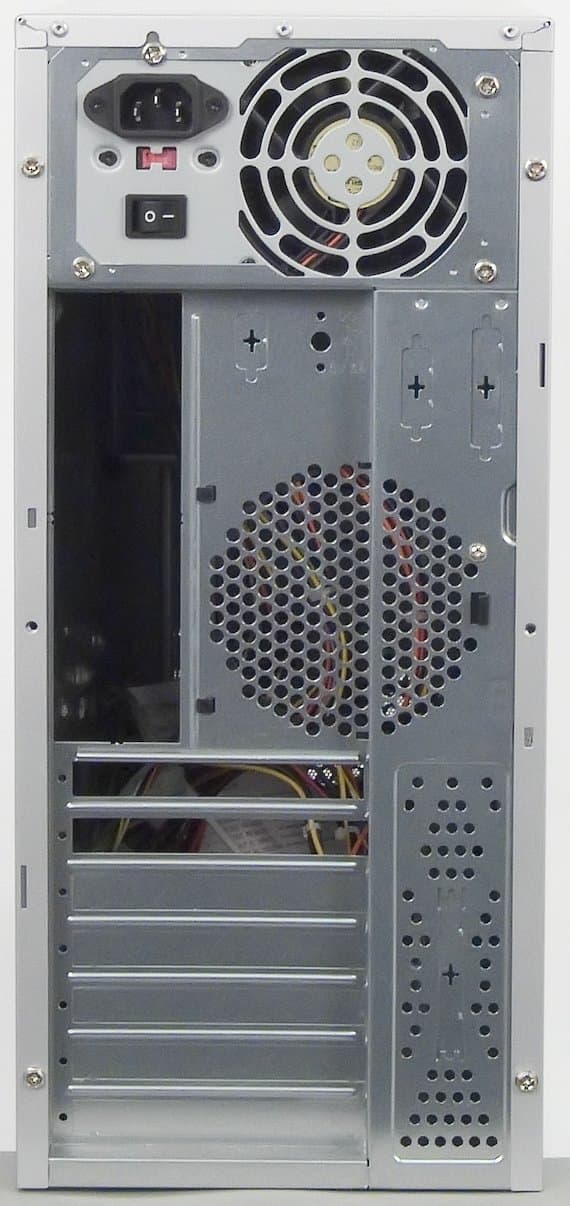

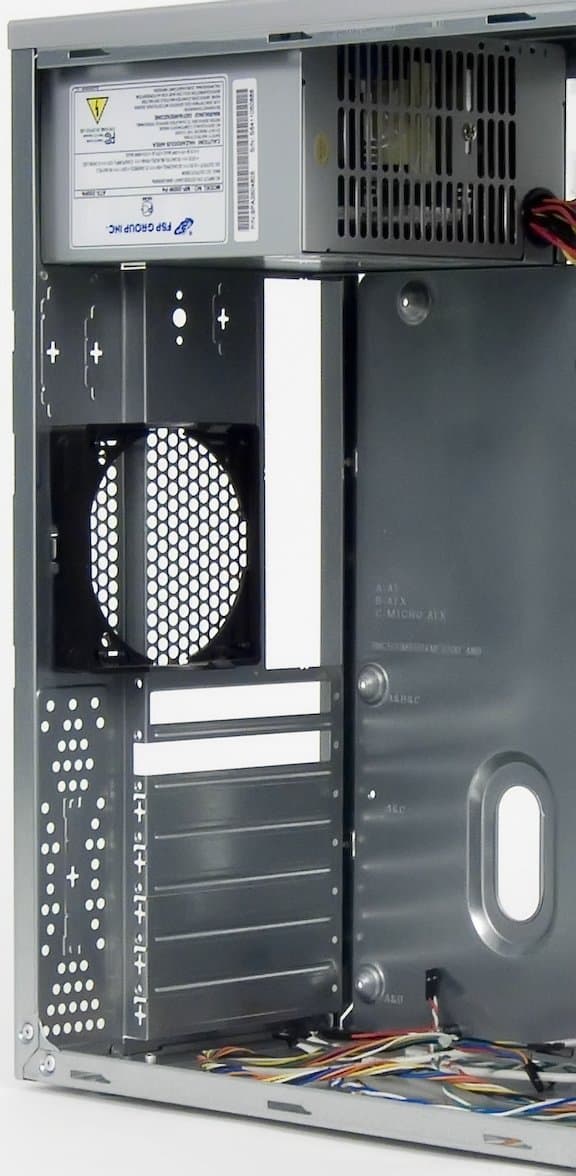

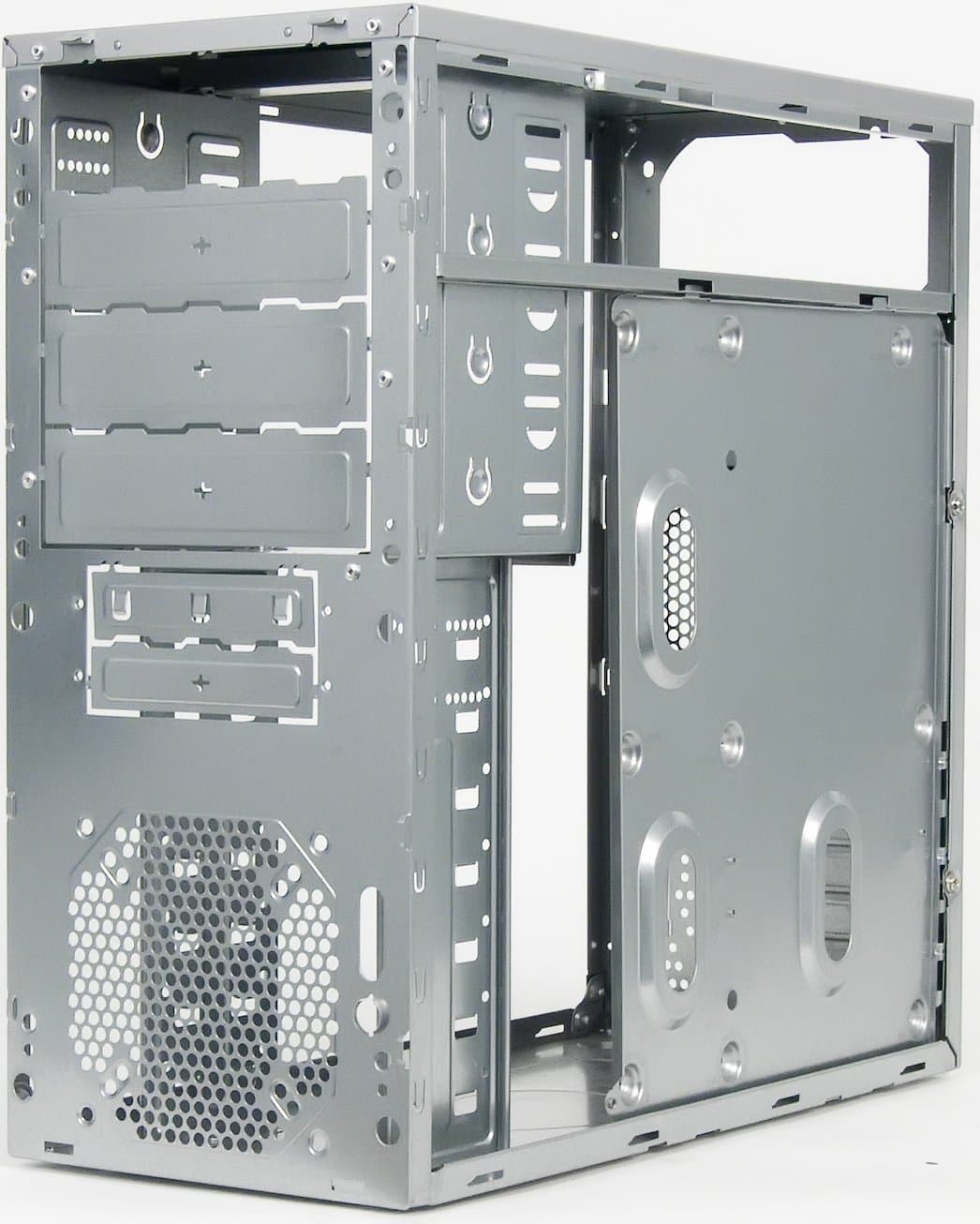

Задняя стенка шасси имеет съемную посадочную рамку под вентиляторы типоразмера 92/80мм. На передней стенке шасси предусмотрено посадочное место под вентилятор 120мм.

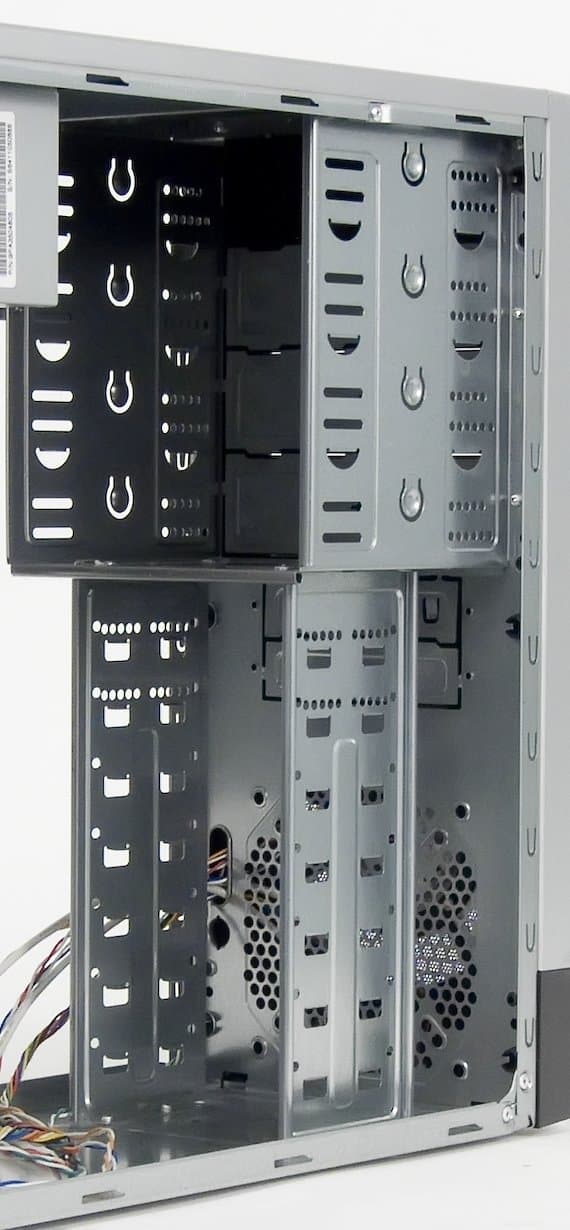

В корпусе предусмотрено:

  • 4 отсека типоразмера 5,25” с внешним доступом
  • 1 отсек типоразмера 3,5” с внешним доступом
  • 5 посадочных мест для HDD

Тестирование эргономических характеристик системы вентиляции корпуса

Поскольку корпусные вентиляторы в комплекте поставки отсутствуют, то оценивать можно только шум, издаваемый блоком питания.

Несмотря на использование системы с использованием 80мм вентилятора (вместо 120мм аналога), блок питания ведет себя очень тихо. Шум от него практически полностью растворяется на расстоянии в полтора-два метра.

Сборка системного блока

Заглушка портов ввода-вывода закреплена в восьми точках двухмиллиметровыми стальными отрезками. Попытки выломать её руками, с большой долей вероятности, приведут к искривлению задней стенки корпуса (сталь там не такая прочная, как на боковых стенках). Поэтому для её демонтажа лучше использовать кусачки.

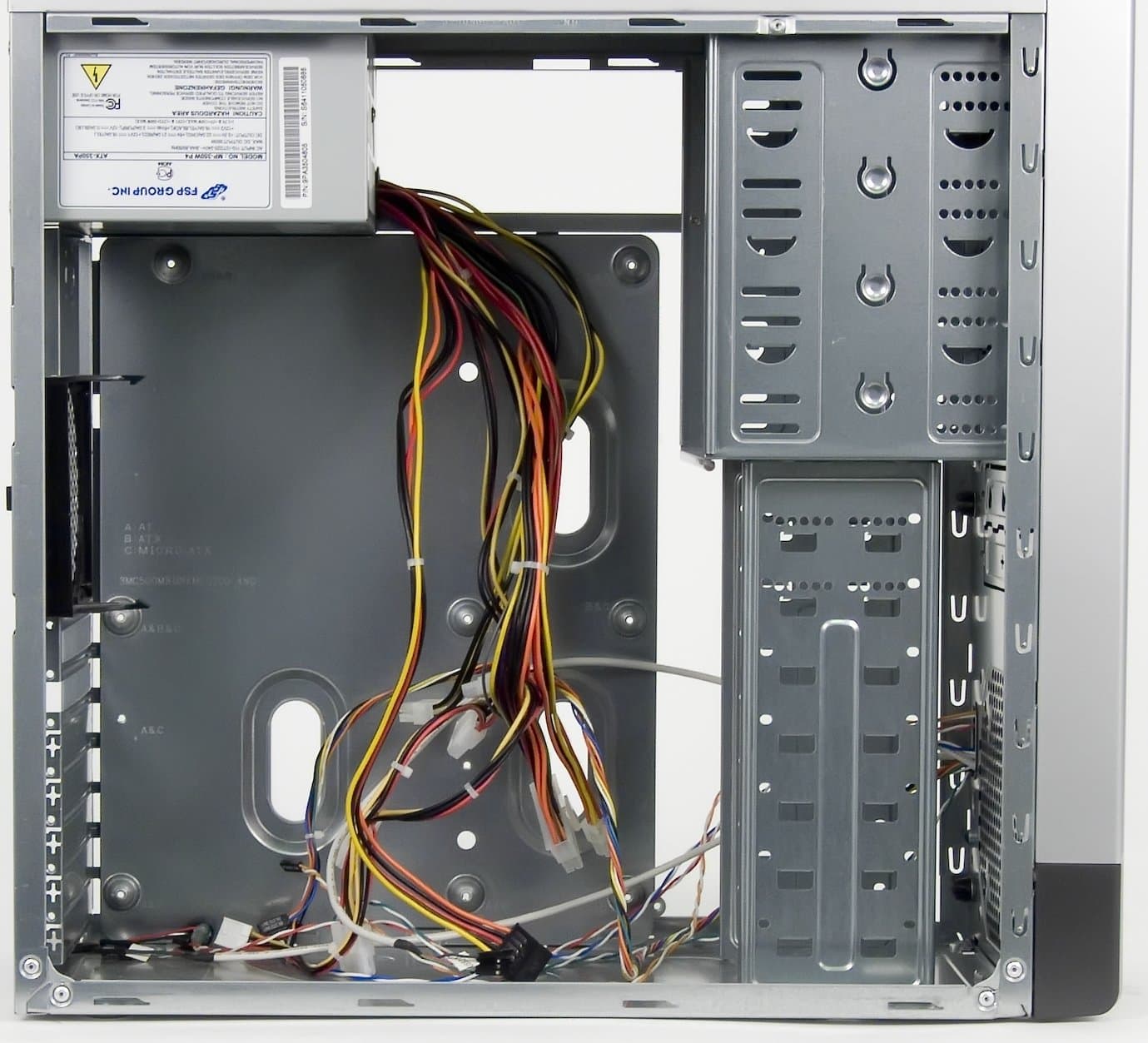

Материнская плата крепится к шасси корпуса с помощью проштампованных полусфер с резьбой. На случай, если будет использоваться нестандартная материнская плата, предусмотрены дополнительные отверстия, в которые следует вкрутить полые шестигранники с резьбой. В нашем случае их применять не понадобилось.

Корпус поставляется с заранее демонтированной верхней заглушкой для плат расширения, однако она включена в комплект поставки и может быть поставлена на место. Остальные заглушки без проблем выламываются крестовой отверткой, но поставить их на место не удастся — на них отсутствует вырез под крепежный винт.


Все платы расширения крепятся исключительно за счет винтов. Фиксация получается не такой быстрой, зато самой надежной.

Оптические приводы, дисководы и жесткие диски также крепятся классическим винтовым способом. С креплением жестких дисков и дисководов не возникает  проблем, однако при установке оптического привода можно ошибиться с выбором оптимальной глубины, так как передняя панель во время установки должна быть снята, а фиксаторов/стопоров на шасси корпуса не предусмотрено.

Отметим, что кнопка на декоративной крышке пятидюймового отсека выполнена максимально просто и не имеет возможностей для регулировки. В нашем случае всё идеально совпало. Обошлось даже без малейшего люфта, присущего большинству подобных конструкций.

Фронтальный вентилятор крепится к шасси четырьмя винтами. Резиновые прокладки в точках крепления отсутствуют, однако какого-либо дребезжания в связи с работающим вентилятором мы не заметили.

Рамка под вентилятор на задней стенке крепится к шасси за счет трёх защелок и одного винта. Вентилятор типоразмера 92мм держится в ней за счет четырех пластиковых штырьков и двух защелок. Вентилятор типоразмера 80 мм крепится к рамке четырьмя винтами.

Подключение фронтальных разъемов организовано следующим образом:

  • USB-комплектом из трехконтактного и одноконтактного разъемов (два комплекта)
  • Audio-комплектом из трех двухконтактных разъемов и одним одноконтактным

В целом удобство сборки, при условии нормального владения отверткой, можно признать достаточно высоким. Хотя, возможно, те, кто привык к «ToolFree» сборке, с нами не согласятся.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • FarCry – тестирование на различных уровнях в течение часа, разрешение 1024х768
  • ATI Tool – тест 3D View в течение часа
  • Copytest – копирование файлов в течение 30 минут

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3000+
  • Кулер GlacialTech 7200
  • Системная плата ASUS K8N-E
  • Оперативная память Patriot LL 512 Мб
  • Видеокарта ASUS A9800XT/TVD
  • Жесткий диск IBM Deskstar 40 Gb 7200RPM

Во время тестирования температура окружающего воздуха поддерживалась на уровне 24 градусов.

Были произведены две серии тестов:

  • с корпусным вентилятором GT-12025-BDLA1 на передней панели (12В)
  • без корпусных вентиляторов



Система охлаждения корпуса показывает весьма неплохой результат. Отметим, что температура датчика SYS заметно превышает значение относительно других, протестированных на такой же конфигурации корпусов из-за отсутствия вытяжного вентилятора на задней панели.

Показатели температуры без использования корпусных вентиляторов находятся в пределах нормы, однако мы рекомендуем установить в корпус хотя бы один корпусной вентилятор, что поможет сохранить температуру жесткого диска на полностью безопасном уровне.

Итоги

Впечатления после общения с корпусом остались, скорее, положительные, чем отрицательные. За столь низкую цену Classix предлагает симпатичный дизайн, не совсем тонкую сталь, блок питания стандарта ATX12V 2.0 и надежную, но не очень быструю сборку.

Главный недостаток корпуса — его система охлаждения. Хотя, при условии не очень сильного тепловыделения, одного вентилятора на передней панели будет вполне достаточно для поддержания приемлемого уровня температуры.

Все остальные мелкие недостатки можно простить корпусу, учитывая его цену, которая на момент написания статьи составляла примерно 1000 руб.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)



Корпус Classix Orbita предоставлен компанией AlcomTrade
