Логистика
Длина, мм515
Ширина, мм210
Высота, мм502
Объем, м³0,0543
Масса корпуса с комплектным БП
Масса без БП, кг8,2
Масса корпуса в упаковке
Массо-габаритный коэффициент151,01
Компоновка
Типоразмерmiditower
Формат системной платы (максимальный)ATX
Количество объемов в корпусе1
Расположение блока питанияснизу горизонтально
Блок питания в отдельном объеме (да/нет)нет
Двухсторонняя установка блока питанияда
Передняя панель
Конструкцияперфорированная
Материалпластик + сталь
Способ окраскив массе
Декоративная дверьда
Материалпластик + сталь
Способ окраскив массе
Угол открытия130°
Амортизациянет
Внешние порты ввода/вывода
USB4
Подключение широких устройств USB (макс.)4
IEEE1394 (FireWire)нет
eSATA1
Audioстандарт
Нативный формат порта AudioHD Audio
Зона размещения блока портовпередний край верхней стенки, центр лицевой панели
Материал изготовления
Шассисталь
Боковые панелисталь, оргстекло
Верхняя панельсталь, пластик
Материал ножекпластик
Конструкционная жесткость (50-100)
Общая60
Верхняя панель55
Боковые панели60
Задняя стенка шасси60
Отсек для жестких дисков без уст. дисков60
Основание для системной платы60
Жесткие диски
Количество отсеков1
Крепление отсековстационарное
Ориентация отсековпродольное
Аэродинамика с учетом в/потока от переднего вентиляторахорошая
Количество посадочных мест для HDD 3,5 дюйма6
Количество посадочных мест для HDD 2,5 дюйма1
Система крепления жестких дисковбезвинтовая или винтовая
Способ установки жесткого дискапрямой контакт с шасси
Фиксация дискаштырьки или винты
Амортизациянет
Прямой теплоотвод на шассиесть
Расстояние между дисками по монтажным отверстиям, мм30
Система вентиляции корпуса
Передняя панельчастичная перфорация
Тип пылевого фильтрасинтетический фильтр
Особенностифильтр съемный
Штатные места под вентиляторы2×120 мм
Установленные вентиляторы1×120 мм
Наличие подсветкида (синяя)
Разъем подключения вентилятораMolex
Правая панель
Тип пылевого фильтра
Особенности
Штатные места под вентиляторы
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Левая панельCAG 1.1 без воздуховода
Тип пылевого фильтрафильтра нет
Особенности
Штатные места под вентиляторы1×120 мм
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Нижняя панель
Тип пылевого фильтра
Особенности
Штатные места под вентиляторы
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Верхняя панель
Тип пылевого фильтра
Особенности
Штатные места под вентиляторы1×200 (170) мм
Установленные вентиляторы1×200 (170) мм
Наличие подсветкида (синяя)
Разъем подключения вентилятораMolex
Задняя панельстандартное отверстие 120 мм
Тип решеткиштампованная
Особенности
Штатные места под вентиляторы1×120 мм
Установленные вентиляторы1×120 мм
Наличие подсветки
Разъем подключения вентилятора3-контактный
Дополнительные вентиляторы внутри корпусанет
Особенности
Штатные места под вентиляторы
Установленные вентиляторы
Наличие подсветки
Разъем подключения вентилятора
Возможность отключения подсветки
Возможность регулировки яркости подсветки
Управление скоростью вращения вентиляторовот системной платы (1 из 3)
Вентиляционное отверстие под БПда
Установка компонентов и сборка
Крепление устройств в отсеках 5,25 дюймабезвинтовое
Крепление устройств в отсеках 3,5 дюймабезвинтовое
Тип крепления плат расширениявинтовое
Возможность фиксации винтом без демонтажа СБКесть
Крепление заглушексплошное
Тип крепления блока питаниявинтовое
Наличие подиума с амортизацией для БПнет
Возможность установки БП без снятия кулерада
Крепление боковых панелейвинты с накатной головкой
Фиксация винтамиесть
Форма верхнего и нижнего края боковых панелейпазовая
Присоединение боковых панелей к шассисдвижное
Тип крепления системной платывинтовое
Часть креплений под винт предустановлена (да/нет)да
Съемное основание для сист. платы (да/нет)нет
Размер основания в процентах от высоты корпуса100
Размер основания в процентах от длины корпуса60
Тип основания для системной платыс вырезом в процессорной зоне
Некоторые установочные размеры, мм
От основания для системной платы до противоположной боковой панели180
От верхнего края системной платы до ближайшей детали вверх15
Длина основной видеокарты, мм260
Длина дополнительной видеокарты, мм260

Дизайн

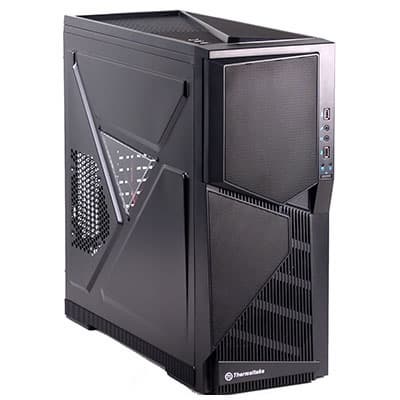

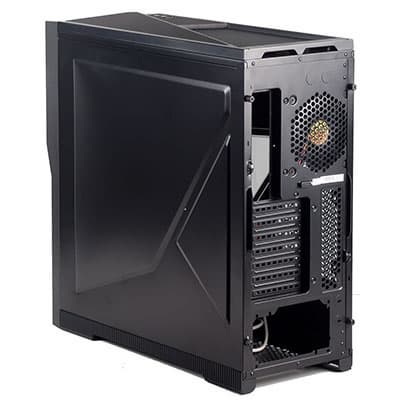

Необычный и привлекающий внимание внешний вид — главная отличительная особенность корпуса Thermaltake Armor A90, которому и посвящен данный обзор. Стальное шасси А90 сверху и спереди закрывают пластиково-металлические декоративные панели с нетипичным оформлением, выполненном в нарочито грубом стиле. Создается впечатление, будто бы дизайнеры при оформлении корпуса умело орудовали острым топором, вытачивая контуры будущего изделия.

1169
1169

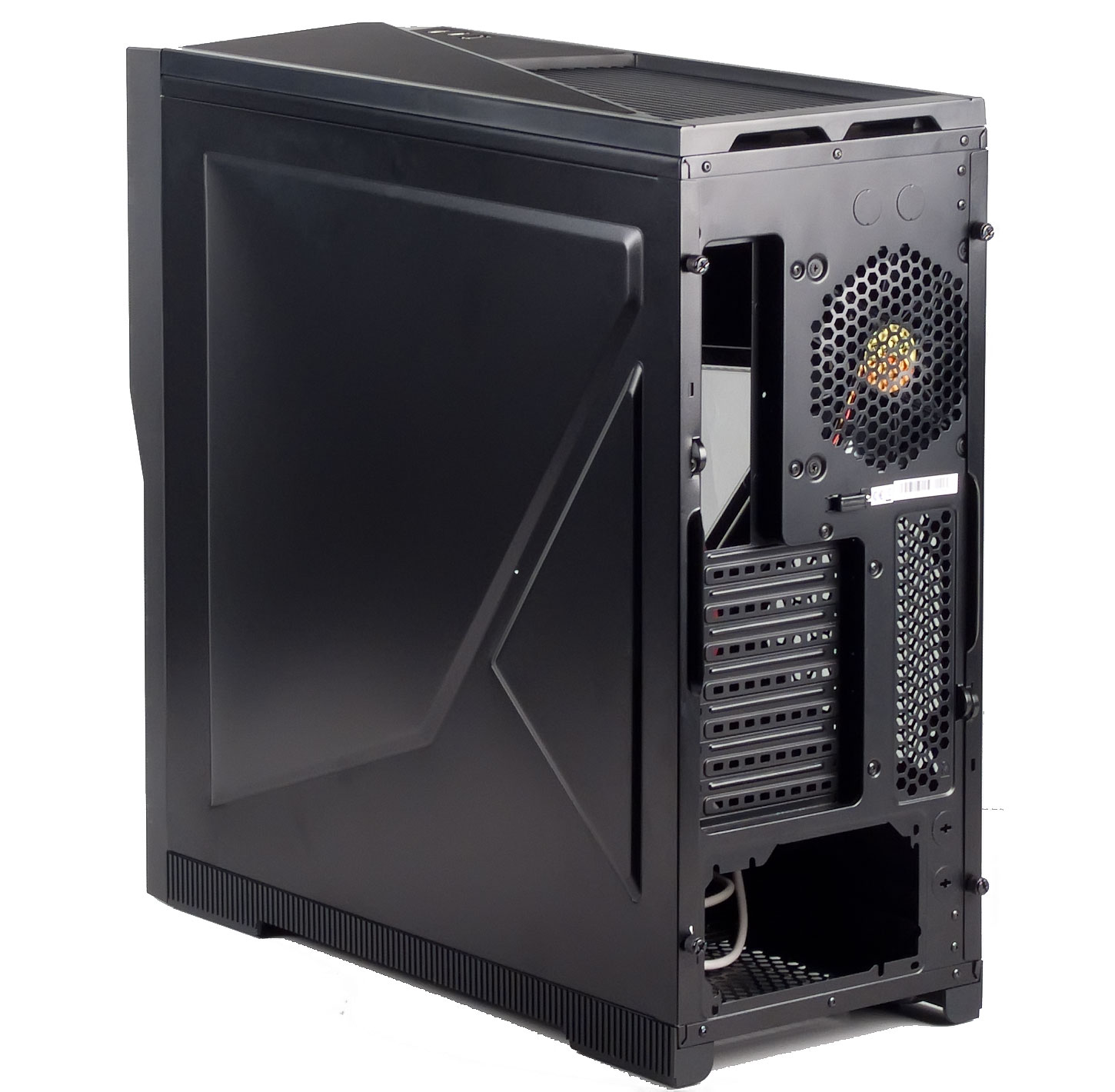

На левой (если смотреть спереди) боковой стенке имеется небольшое треугольное окошко из оргстекла, в которое можно разглядеть кусочек процессорного кулера и подсветку двух корпусных вентиляторов.

Нельзя сказать, что такое решение придется по вкусу всем потенциальным покупателям, но шансов оставить пользователя абсолютно равнодушным в данном случае несколько меньше, чем обычно: такой дизайн, на наш взгляд, может либо явно притягивать, либо отталкивать с первого взгляда.

Корпус имеет явно выраженную «геймерскую» направленность и позиционируется как домашнее, но не офисное решение. Что абсолютно логично, учитывая как внешний вид, так и факт отсутствия комплектного блока питания.

Компоновка

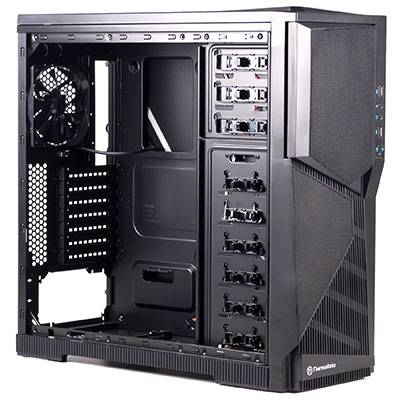

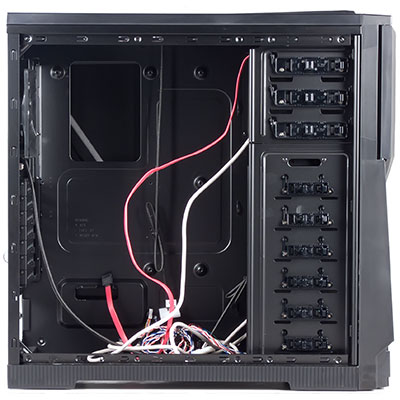

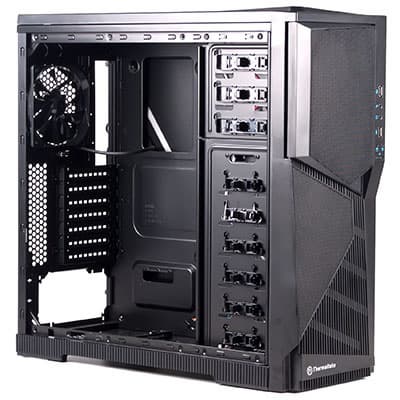

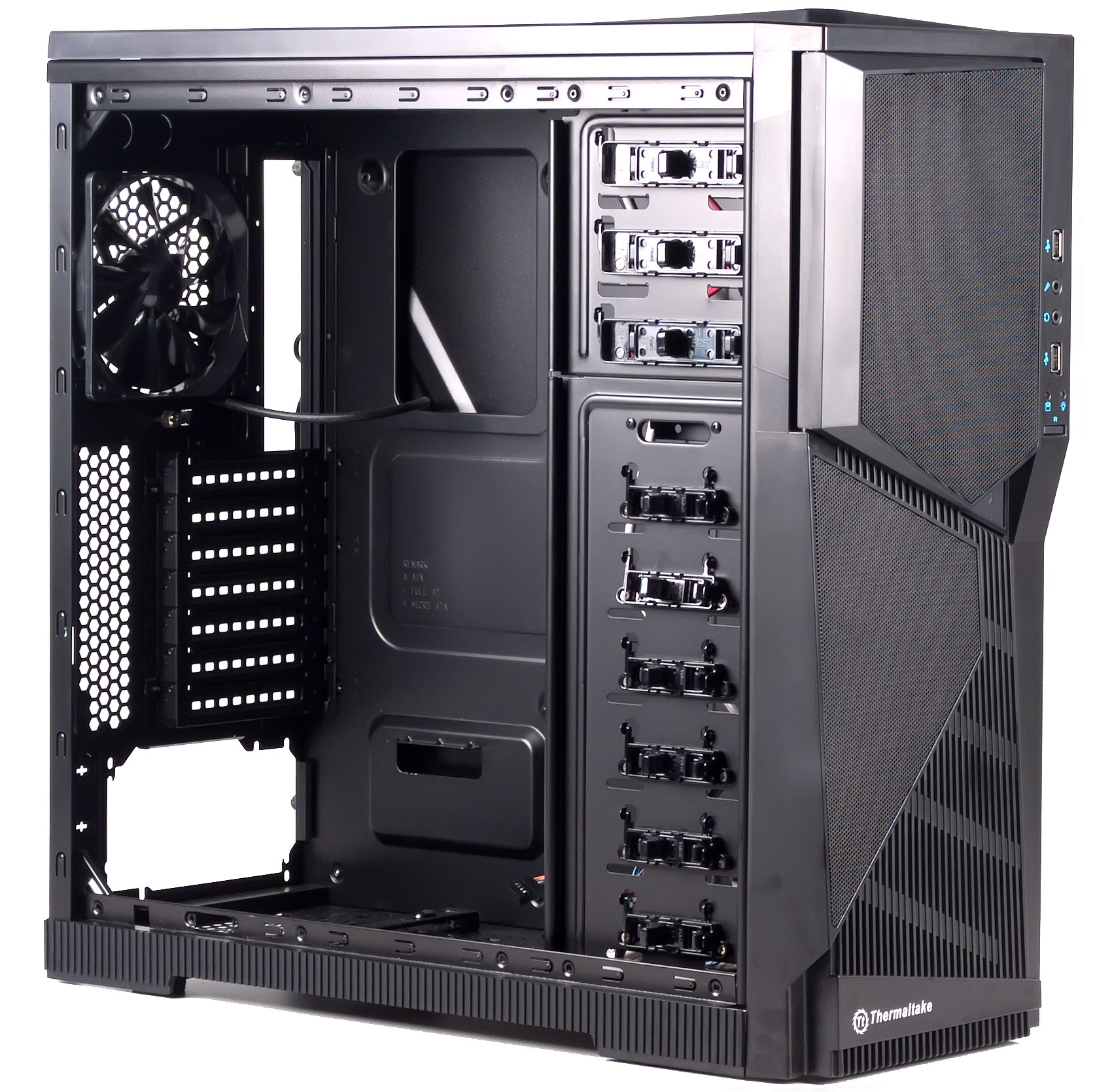

Компоновка Thermaltake Armor A90 соответствует современным тенденциям: отсек для блока питания расположен снизу, над процессорной зоной имеется верхний выхлоп с предустановленным вытяжным вентилятором.

Отсек для жестких дисков и устройств 5,25″ представляет собой монолитную, несъемную конструкцию. Ориентация жестких дисков классическая — продольная. На днище корпуса в районе передних отсеков расположены отверстия для монтажа одного накопителя формата 2,5 дюйма, будь то HDD или SSD.

Корпус предусматривает установку полноразмерных материнских плат ATX, а также всех более компактных вариантов: microATX и Mini-ITX.

Конструкция

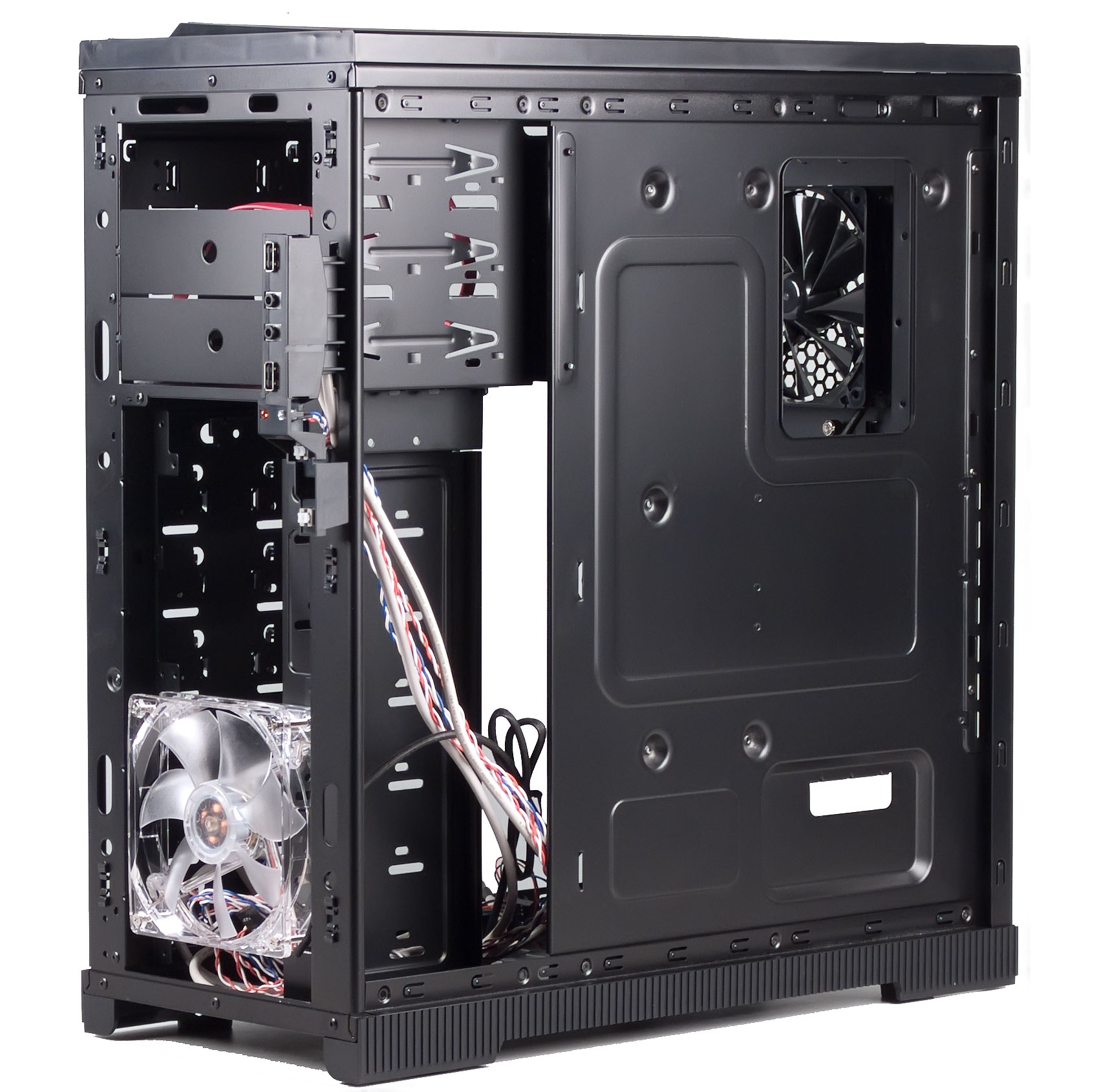

Корпус выполнен из достаточно тонкой стали, толщина которой составляет примерно 0,6 мм. Само шасси на верхней и передней стенках совсем хлипкое, общая прочность конструкции достигается лишь благодаря наличию толстых декоративных накладок, выполненных не только из пластика, но и из металлической сетки, окрашенной в черный цвет.

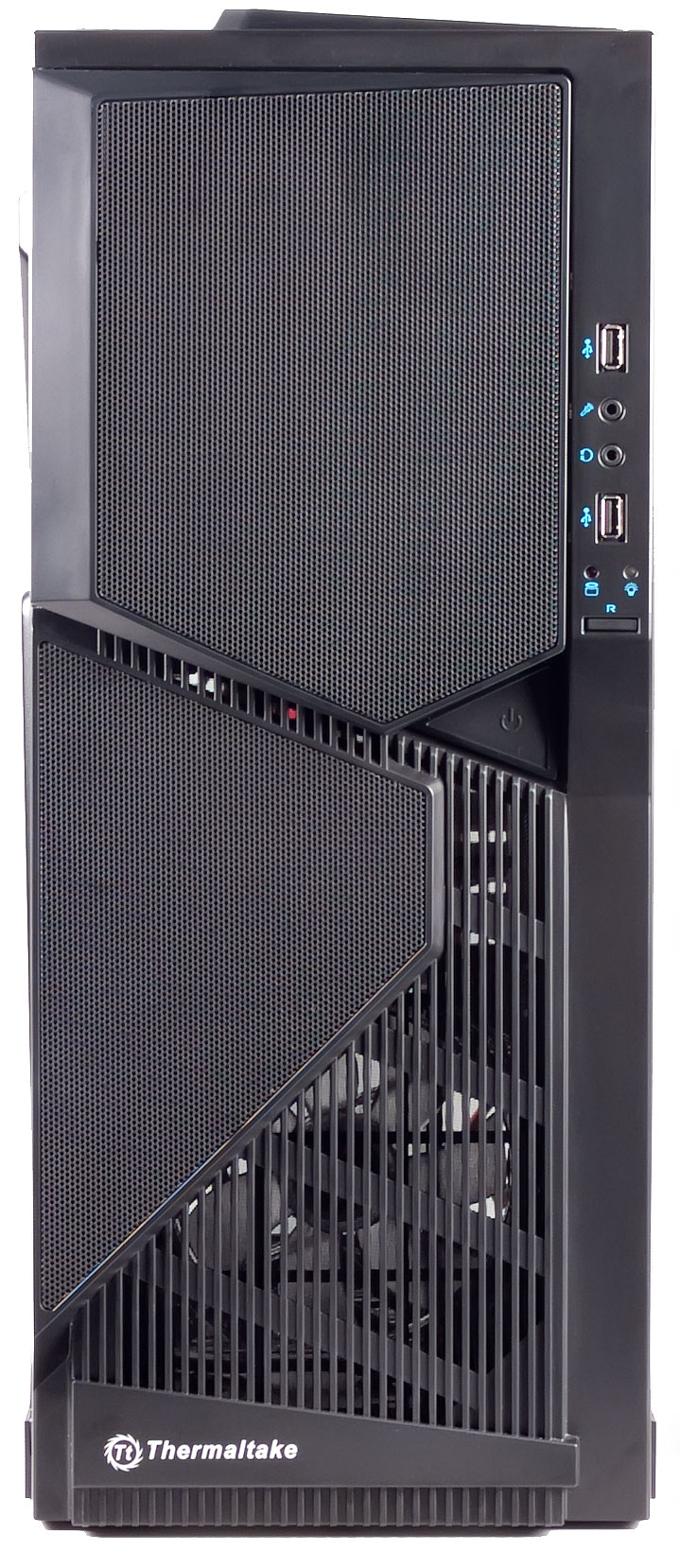

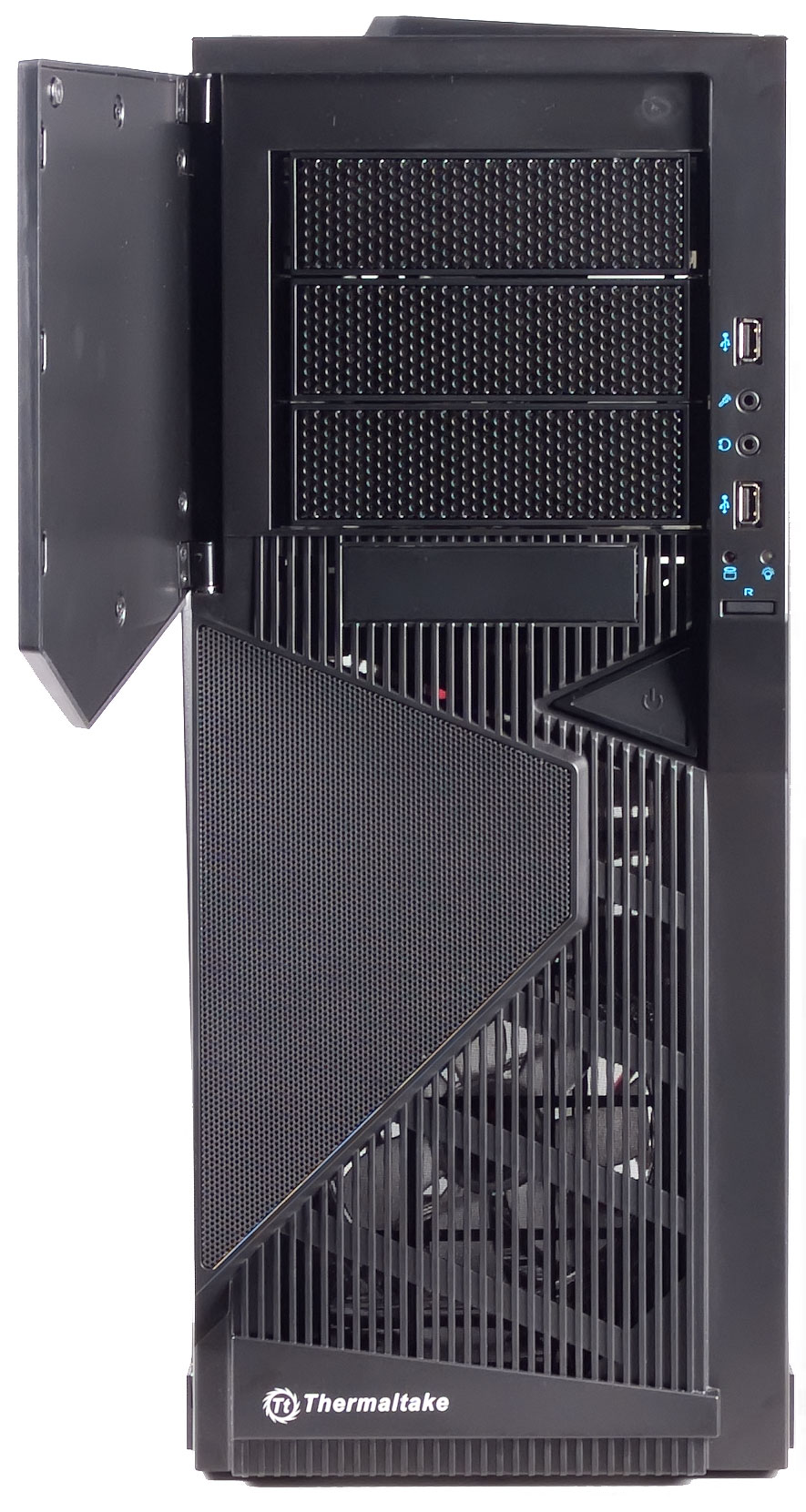

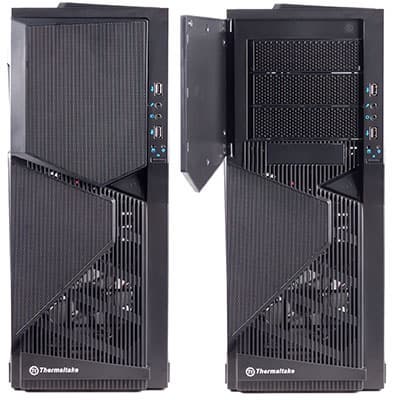

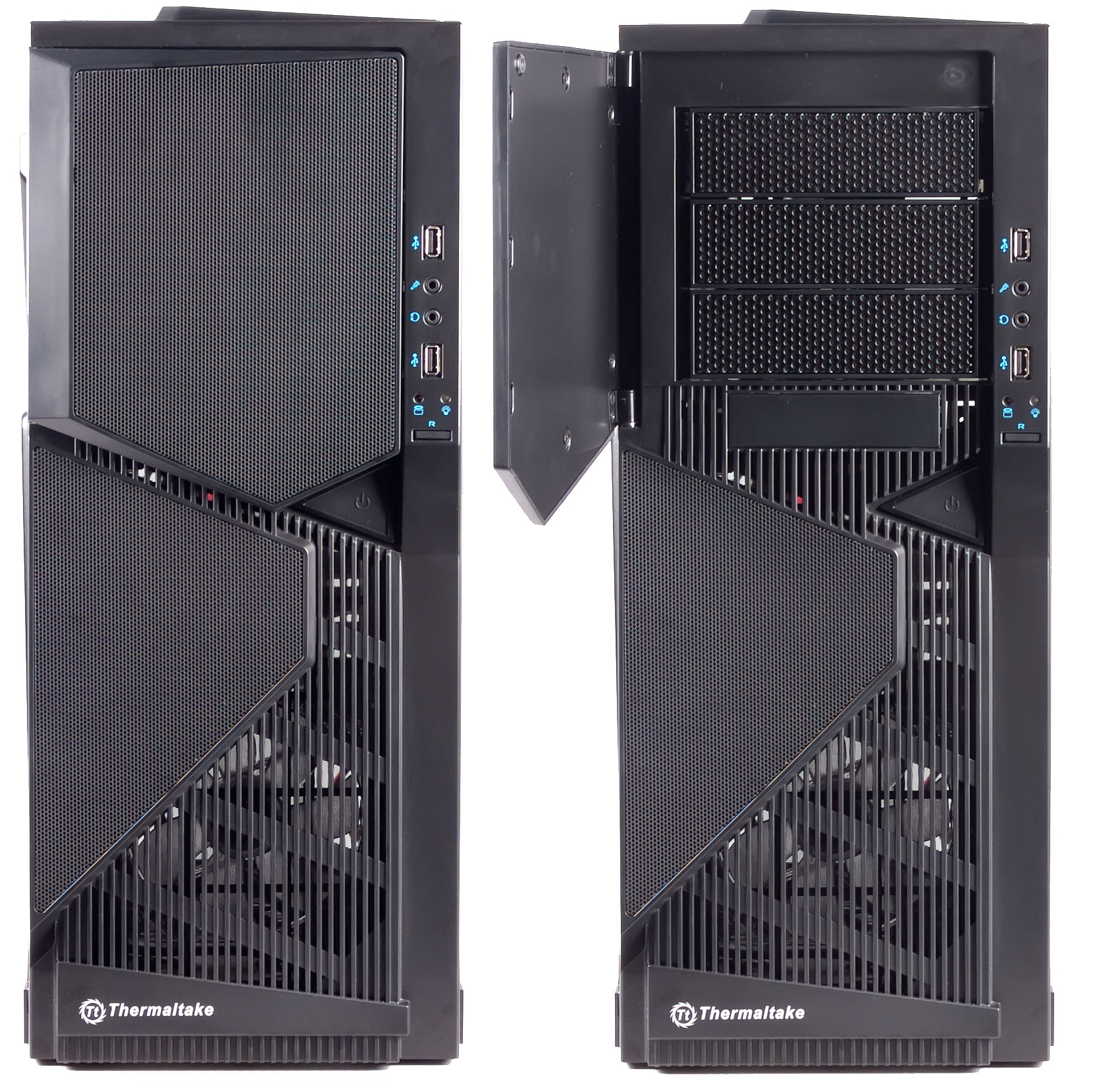

Верхнюю половину передней декоративной панели закрывает массивная металлизированная дверца, фиксирующаяся с помощью достаточно мощного магнита. Дверца крепится на пластиковых петлях и открывается всего на 120-130 градусов. Обращаться с ней нужно с осторожностью — учитывая вес двери, петли могут не выдержать долгого грубого обращения.

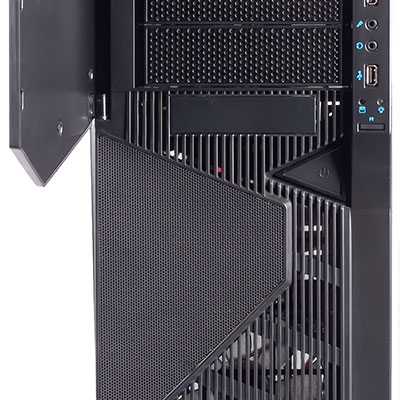

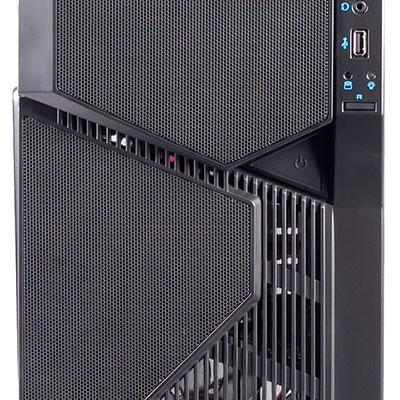

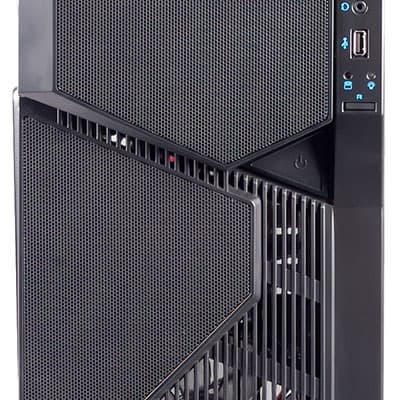

Чуть ниже дверцы, в центре передней панели, находится крупная кнопка включения. Она имеет очень малый ход (по ощущениям меньше миллиметра), громко щелкает и имеет не самую лучшую привычку срабатывать со второго или третьего раза.

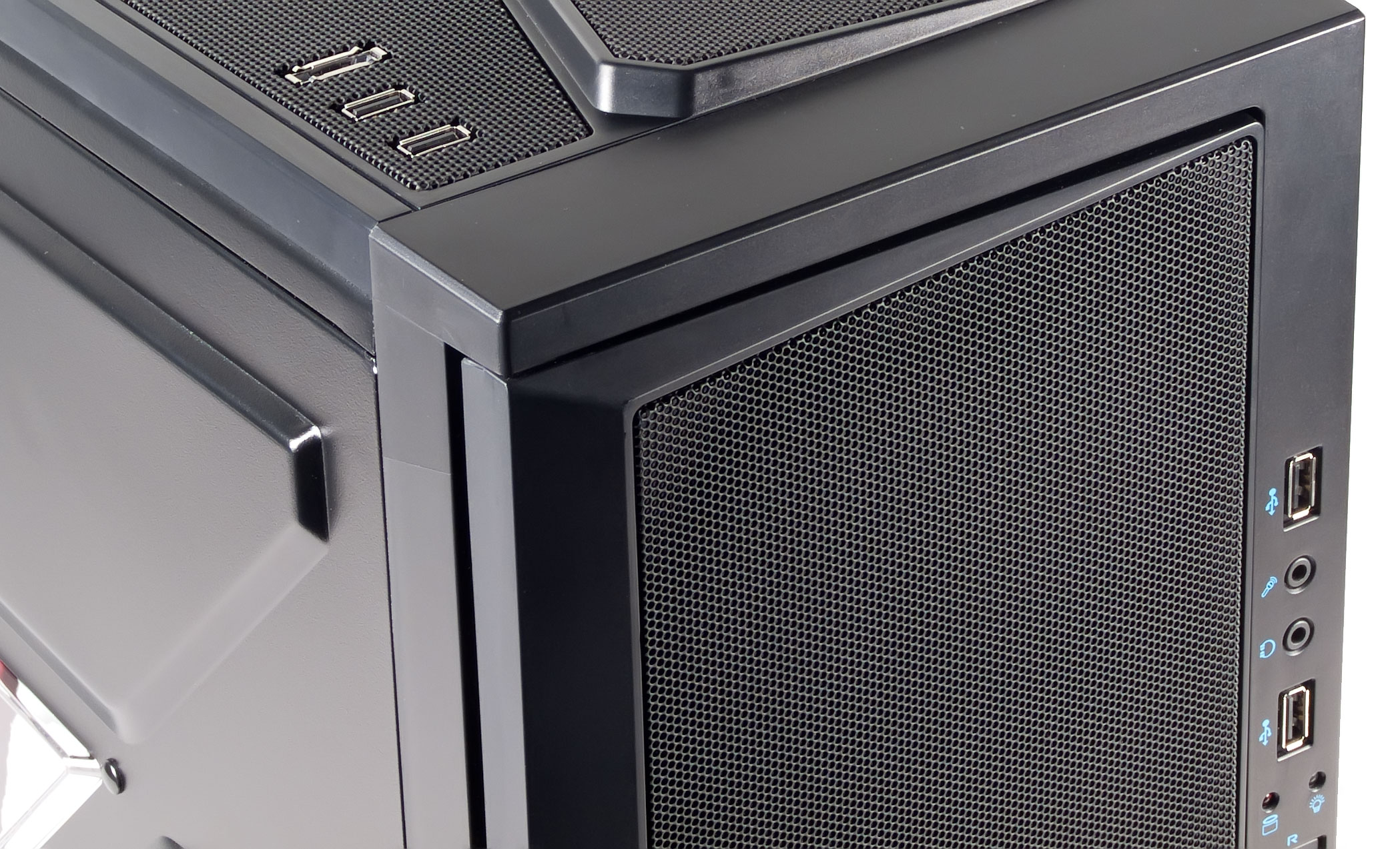

Два USB-порта, аудиоразъемы и кнопка сброса расположились в правой части декоративной панели тонкой вертикальной линией. К кнопке RESET полностью относятся все недостатки кнопки включения, более того — её можно нажимать только ногтем, что тоже не очень удобно.

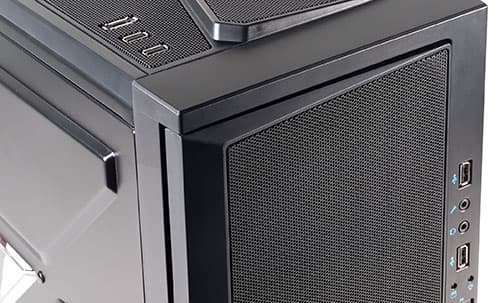

Еще два порта USB и один eSATA находятся в передней части верхней стенки — это решение по достоинству оценят все, у кого системный блок стоит на полу вне специализированных ниш. Да и четыре порта под различные устройства в любом случае лучше, чем два. Все USB-порты разнесены далеко друг от друга, так что проблем с одновременным подключением четырех габаритных устройств возникать не должно.

Индикаторы питания и активности HDD нашли свое место над кнопкой RESET. Диоды крупные, имеют, соответственно, синий и красный цвет, но выглядят при этом, к сожалению, достаточно бюджетно.

Весь черный пластик, применяемый для верхней и передней декоративных панелей, окрашен, насколько об этом можно судить визуально, в массе, благодаря чему имеет повышенную износостойкость. Заглушки под 5,25″ отсеки выполнены из относительно прочной стальной сетки, пластикового основания и плотного поролонового фильтра.

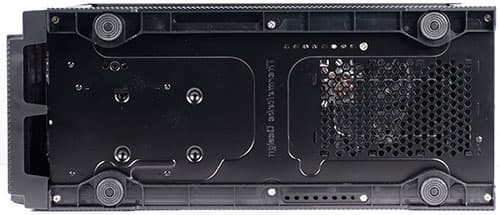

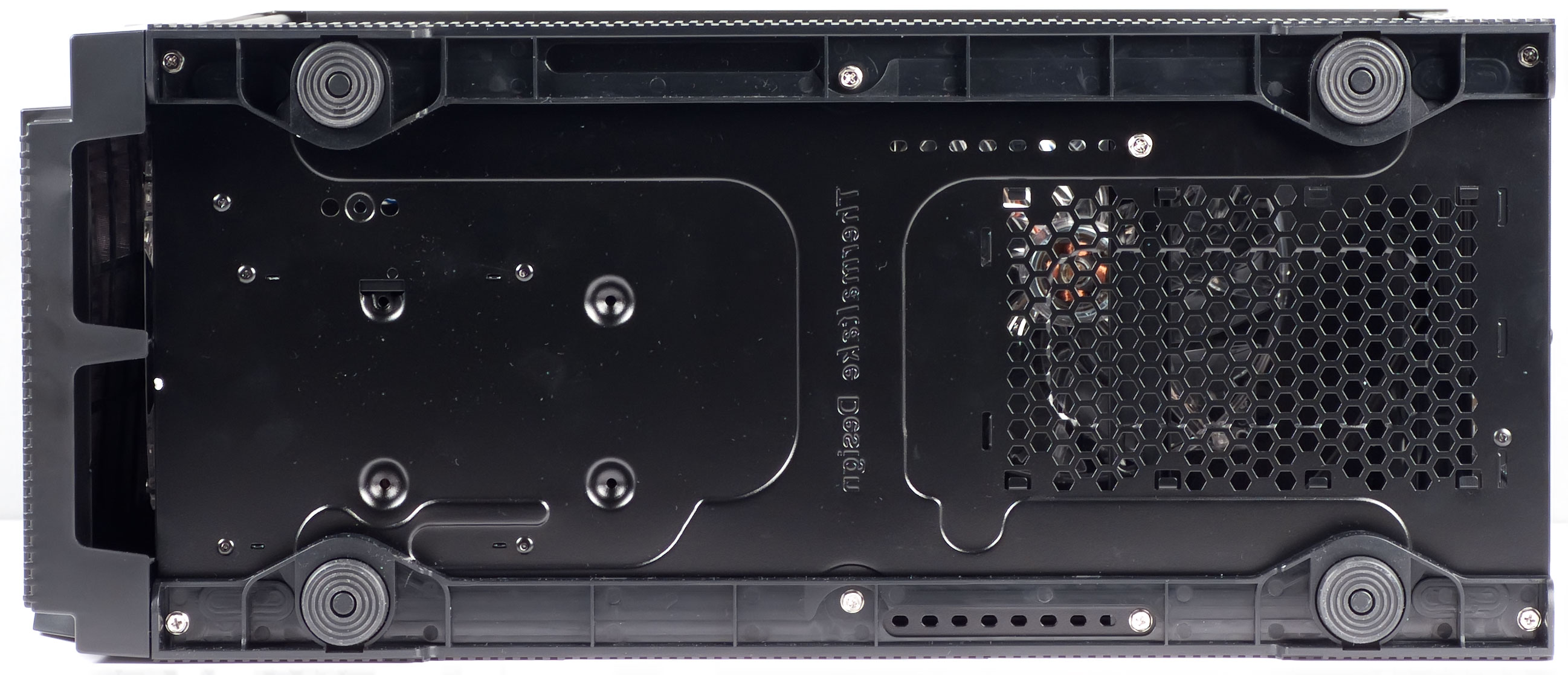

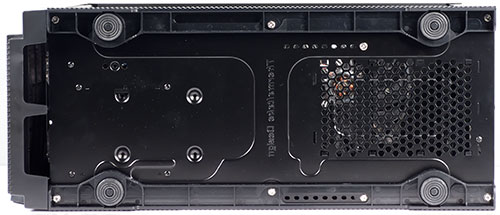

Устанавливается корпус на круглые ножки, выполненные из относительно твердого пластика, лишающего конструкцию дополнительной амортизации.

Система вентиляции

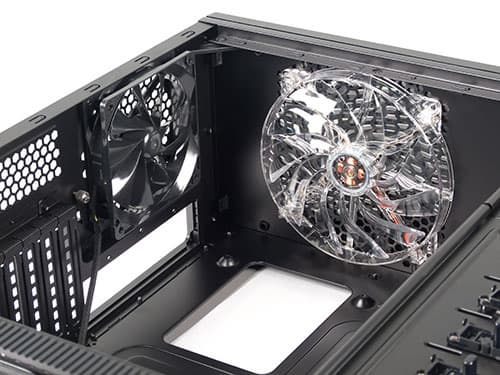

Thermaltake Armor A90 поставляется с тремя предустановленными вентиляторами:

  • типоразмера 120 мм на передней стенке корпуса, 1000 об/мин, синяя подсветка;
  • типоразмера 120 мм на задней стенке корпуса, 1000 об/мин;
  • типоразмера 200 мм на верхней стенке корпуса, 800 об/мин, синяя подсветка.

Вентилятор с задней стенки можно подключить непосредственно к материнской плате, используя стандартный 3-контактный разъем. Остальные два вентилятора подключаются только к блоку питания, при этом коннектор используется «сквозной» (двухсторонний), что позволяет не тратить ценный разъем БП на один только вентилятор.

Подсветка яркая, синяя, неотключаемая. В темноте корпус светится очень сильно, что, с одной стороны, красиво, а с другой — может сильно мешать владельцу. Дополнительный минус подключения вентиляторов не через материнскую плату кроется в отсутствии возможности производить регулировку скорости вращения средствами BIOS или специализированных программ, таких как SpeedFan.

Не совсем понятно, почему Thermaltake называет свой большой вентилятор 200-миллиметровым — его диаметр составляет всего 170 мм, а квадратная рамка по периметру полностью отсутствует.

Инструкция по эксплуатации содержит информацию о возможности установки аналогичного «200»-миллиметрового вентилятора на переднюю панель, но, разумеется, только после демонтажа предустановленной 120-миллиметровой модели. При этом в ход идут специализированные стойки, и вентилятор монтируется за пределами шасси, практически вплотную к декоративной панели.

В дополнение к трем комплектным охладителям, шасси корпуса предусматривает установку двух дополнительных «вертушек» типоразмера 120 мм: одного на передней панели и одного на левой боковой стенке.

Таким образом, можно признать систему охлаждения корпуса высокоэффективной и пригодной для охлаждения мощных, горячих комплектующих.

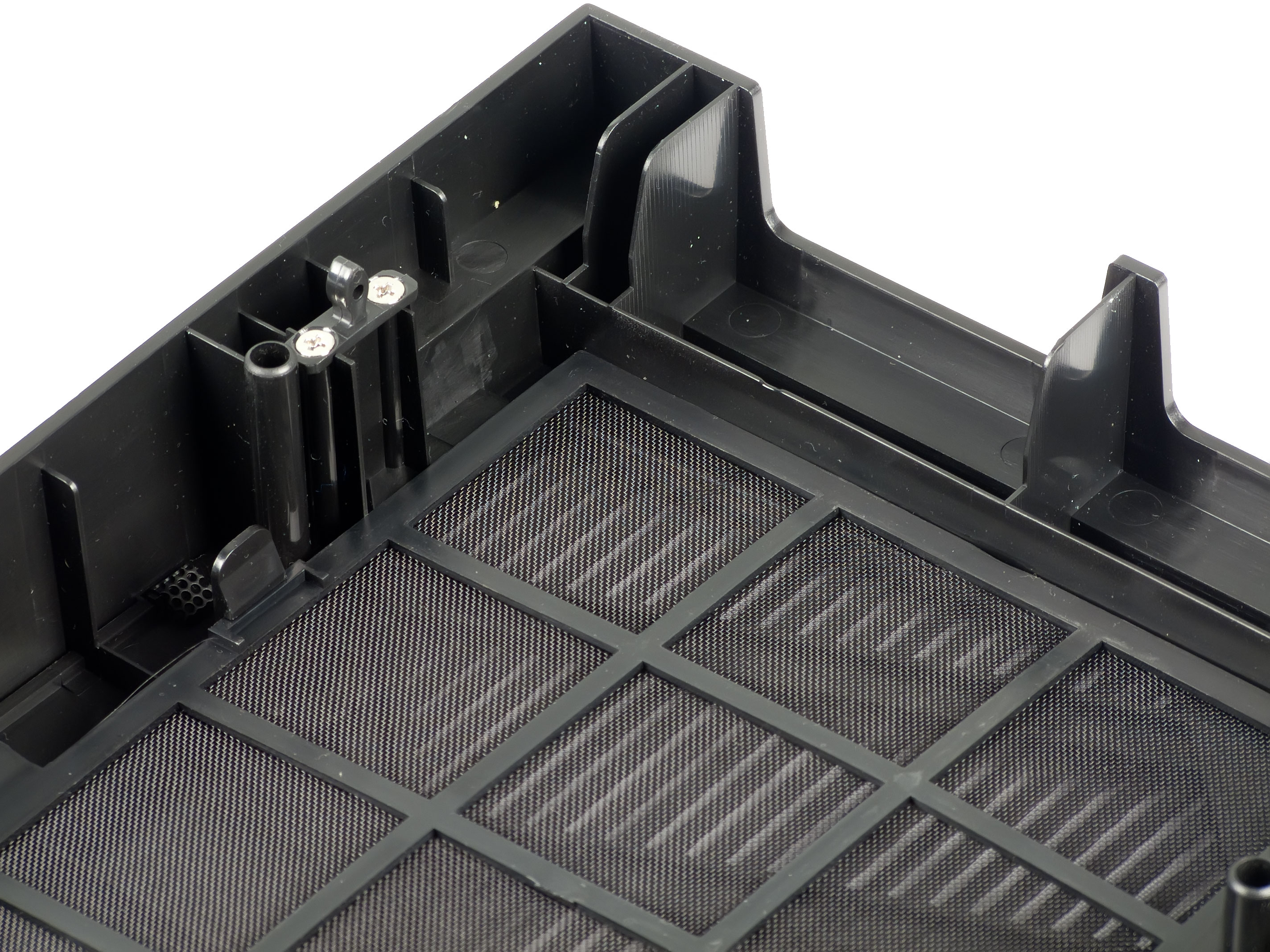

Что касается пылевых фильтров, то в А90 он всего один — на оборотной стороне передней панели. Фильтр быстро снимается и легко моется, выполнен из синтетической сетки крупного «калибра», то есть от мелкой пыли никак не защищает. К сожалению, его эффективность значительно снижается в связи с одной старой, но все еще встречающейся недоработкой: отверстие в нижней части для демонтажа передней панели находится перед вентилятором, но после данного фильтра. Благодаря чему пыль с пола успешно попадает внутрь напрямую, обходя все преграды.

Сборка системного блока

Обе боковые стенки крепятся на винтах с накатной головкой, в этом плане приятно наблюдать отсутствие экономии «на спичках». Тип крепления стенок — пазовый, механизм не всегда срабатывает идеально — сказывается относительно тонкая сталь стенок.

Корпус поставляется без стандартной заглушки портов ввода/вывода, так что тратить время на ее извлечение не понадобится. Материнская плата крепится на крепкие проштампованные наплывы с резьбой. На случай, если крепежные отверстия на материнской плате окажутся нестандартными, на подложке присутствуют места под установку дополнительных латунных стоек. Также на подложке имеется вырез в области процессорного сокета, позволяющий производить демонтаж и установку некоторых габаритных кулеров без полного снятия системной платы.

Подключение фронтальных разъемов производится при помощи монолитных коннекторов, аудиоразъемы имеют нативную поддержку HD Audio, также имеется запараллеленный разъем для AC’97.

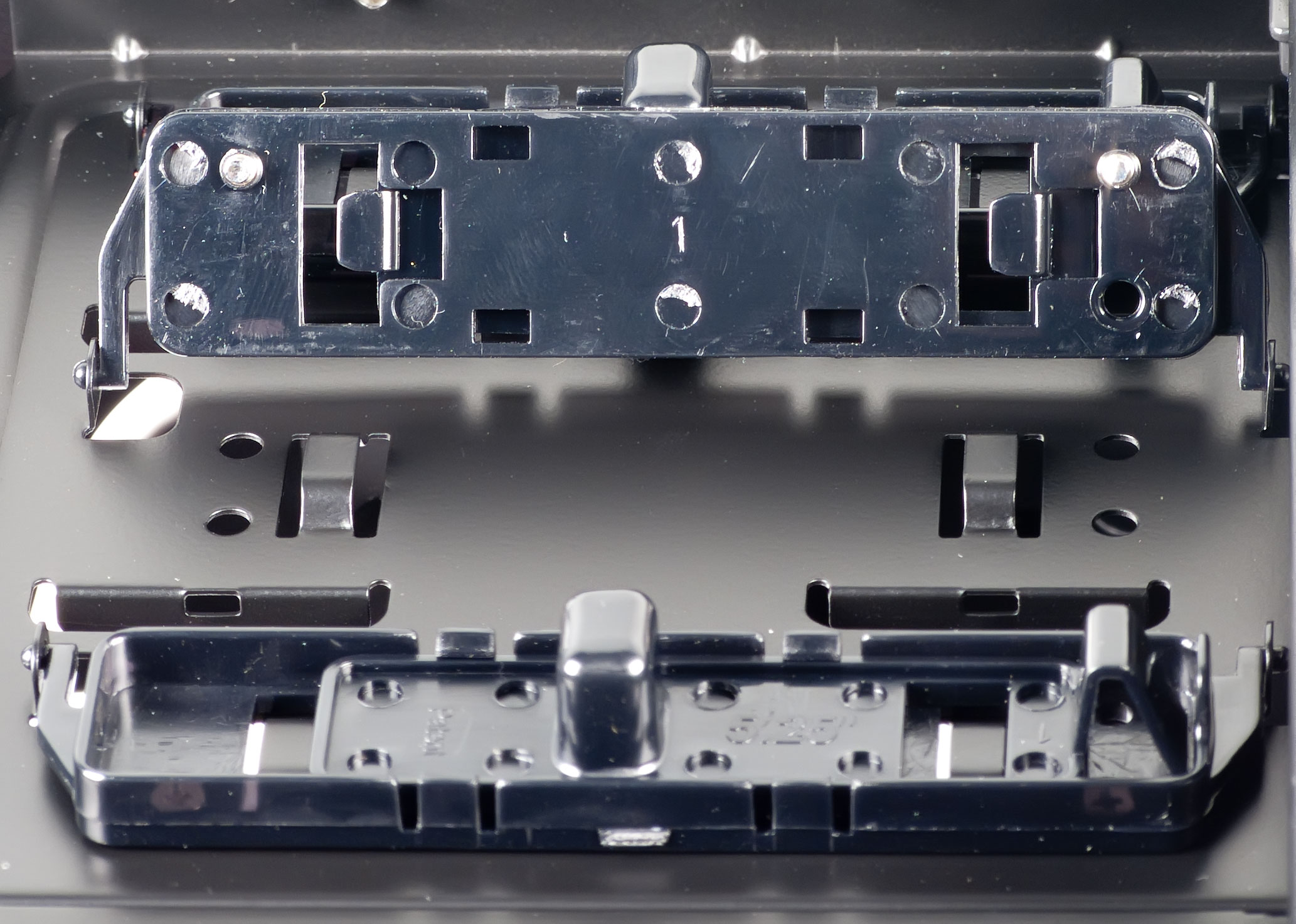

Отсек для жестких дисков и пятидюймовых устройств оборудован пластиковой системой безвинтового крепления. Конструкция нехитрая — подпружиненные пластиковые штырьки и защелка по принципу щеколды. В случае с оптическим приводом фиксацию дополнительно усиливают металлические распорки с противоположной стороны, за счет чего крепеж получается достаточно прочным, люфт в обеих плоскостях полностью отсутствует.

К сожалению, с жесткими дисками не все так здорово: диск заметно болтается на своем месте, что непременно скажется на уровне шума (не лучшим, разумеется, образом) и потенциально уменьшит срок жизни накопителя. В связи с этим HDD лучше закрепить винтами, благо необходимые отверстия остаются доступны.

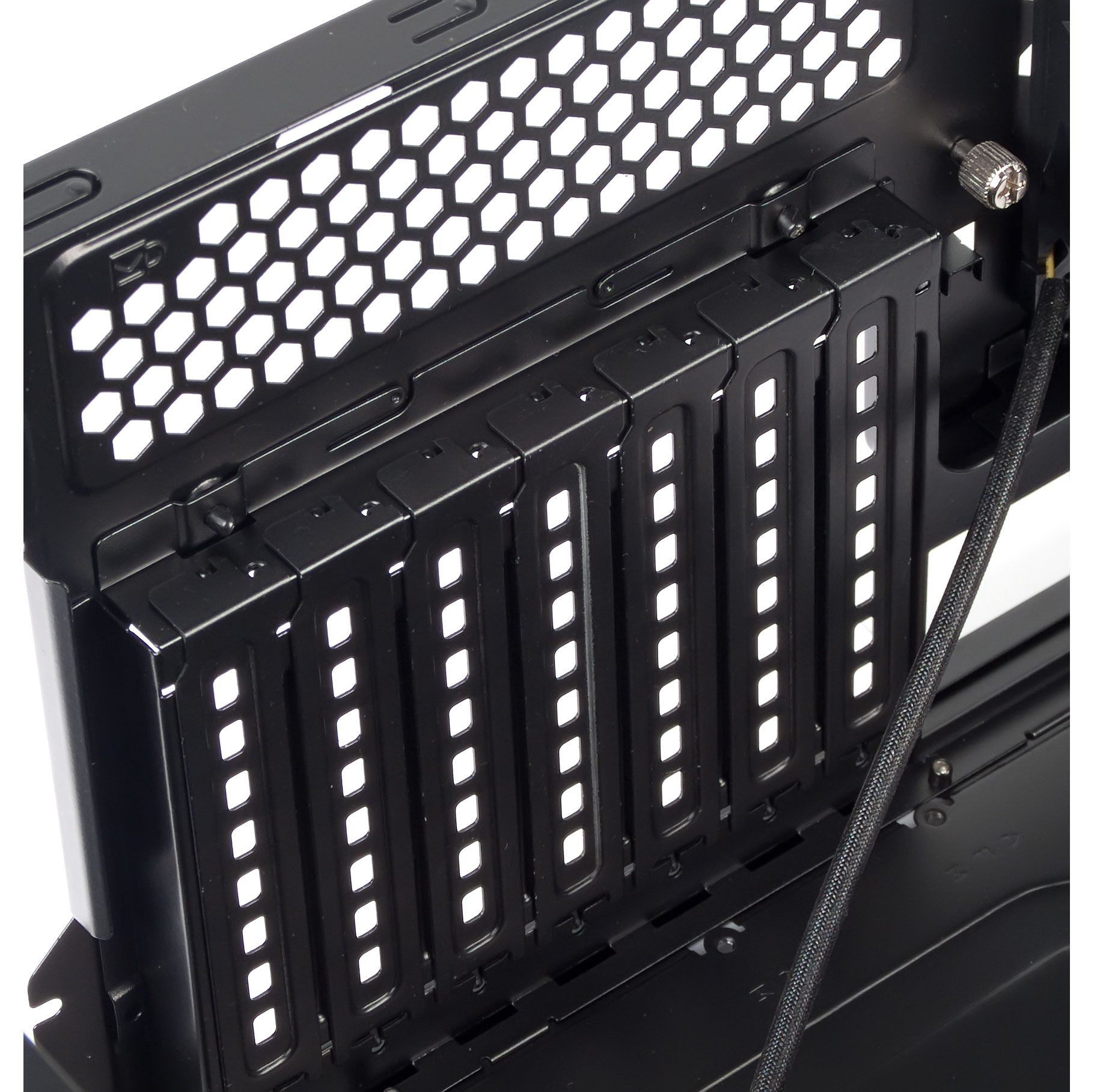

Заглушки плат расширения извлекаются с помощью отвертки или другого подручного инструмента. Изначально винтов на них нет, но поставить заглушку на место можно без особых проблем. Все платы фиксируются отдельными винтами под крестовую отвертку.

Блок питания устанавливается на металлический «пьедестал» в нижней части корпуса. Крепежные отверстия предусматривают оба варианта ориентации вентилятора БП, что позволяет либо дополнительно охладить видеокарту, либо выделить блок питания в отдельный контур, никак не участвующий в охлаждении и нагреве компонентов ПК.

Пьедестал выполнен из металла без применения амортизирующих прокладок, что не прибавляет тишины и без того склонному к вибрациям корпусу. Зато одна часть данной подставки является подвижной, благодаря чему можно более надежно закрепить БП нестандартной, более вытянутой формы.

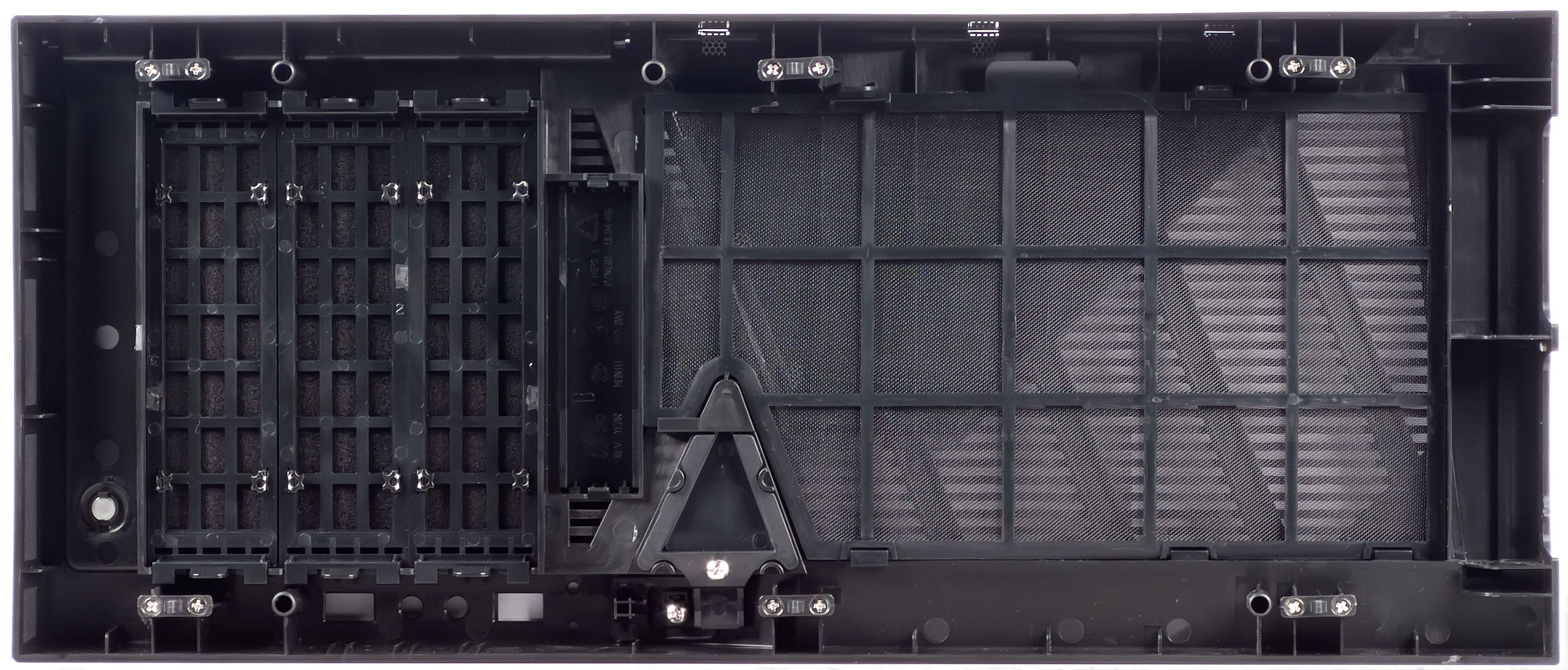

Передняя панель снимается полностью, для демонтажа нужно лишь потянуть за прорезь в нижней ее части. Пылевой фильтр крепится на панели с помощью удобных пластиковых защелок, снятие и установка его на место занимают считанные секунды.

Тестирование эффективности системы вентиляции корпуса

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Таким образом можно оценить возможности и производительность системы охлаждения корпуса.

Конфигурация тестового стенда и процедура тестирования описаны в соответствующей методике.

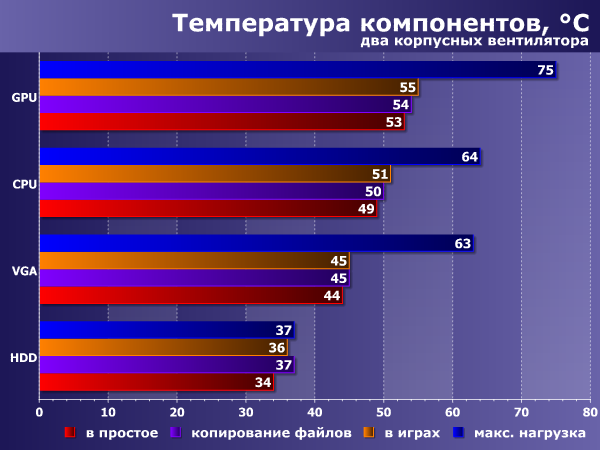

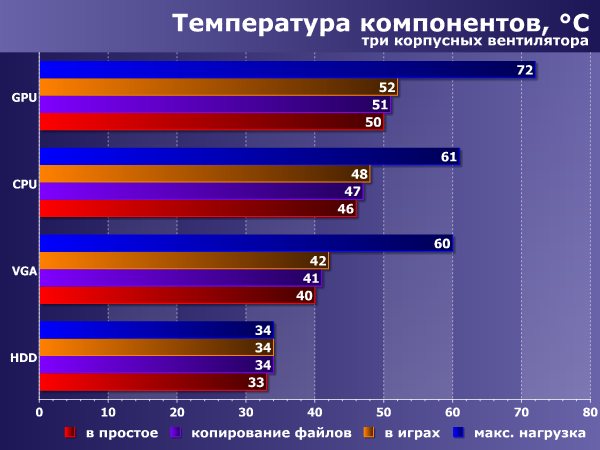

Данный корпус был протестирован в двух режимах: с тремя корпусными вентиляторами на передней, задней и верхней стенках, а также с двумя вентиляторами в конфигурации классической «трубы», без активного верхнего выхлопа.


Результаты тестирования доказывают высокую эффективность системы охлаждения Thermaltake Armor A90. Температура всех компонентов находится на безопасном уровне даже в условиях максимальной нагрузки. Приятно видеть, что в данном корпусе третий вентилятор значительно улучшает охлаждение всех без исключения комлектующих, создавая корректную аэродинамическую картину даже при использовании кулера классической конструкции.

При работе с отключенным вытяжным вентилятором в режиме копирования файлов (Copytest) температура жесткого диска составила 39 градусов Цельсия. Это отличный результат, редко достижимый даже в более просторных и сильно перфорированных корпусах. Все дело в относительно прочном метале отсека для жестких дисков и хорошем контакте с ним самого накопителя.

Измерение уровня шума и оценка вибрации

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Уровень шума системы охлаждения корпуса при работе на номинальных оборотах при питании от 12 вольт находится на среднем уровне — это весьма неплохой показатель в данном случае. При отключении верхнего вентилятора уровень щума ощутимо снижается. При питании переднего и заднего вентилятора пониженным напряжением (5 вольт) уровень шума снижается до низкого уровня.

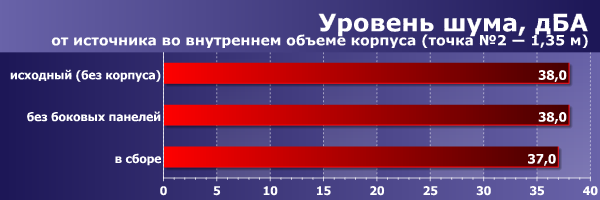

Далее мы решили выяснить, какое ослабление уровня шума обеспечит данный корпус. Для этого в корпус была установлена системная плата с процессором и кулером Zalman CNPS 7000 AlCu, оснащенным вентилятором типоразмера 80 мм со скоростью вращения 3000 оборотов в минуту.

В данном случае было зафиксировано минимальное ослабление уровня шума от источника внутри корпуса, что и неудивительно при подобной конструкции с большими по площади вентиляционными отверстиями.

Стоит отметить, что наша методика оценивает, прежде всего, ослабление уровня шума от вентиляторов и кулеров, расположенных внутри системного блока, а не от жестких дисков, которые в данном корпусе устанавливаются в отдельном объеме, сообщающемся с пространством вокруг корпуса. Поэтому для снижения уровня шума мы рекомендуем выбирать соответствующие модели жестких дисков, имеющие низкий уровень шума.

С учетом специфической ориентации на высокопроизводительные, в том числе игровые, системы, уровень акустической эргономики данного корпуса можно оценить как находящийся на хорошем уровне.

Позиционирование и рекомендации по использованию

Рекомендация к использованию данного корпуса может быть всего одна — Armor A90 есть смысл брать в случае непреодолимой тяги к такого рода дизайнерским решениям, а также при большой к симпатии к бренду Thermaltake.

Во всех прочих случаях данному корпусу можно найти более удачную замену, причем, как правило, за сравнительно меньшую или аналогичную сумму денег.

Итоги

Компания Thermaltake определенно умеет делать корпуса, но у нее, как, впрочем, и у всех других производителей, бывают как очень интересные, удачные модели, так и непримечательные «середнячки». К сожалению, протестированный нами Armor A90 относится как раз ко второй категории изделий.

Безусловно, это современный корпус с верхним выхлопом, нижнерасположенным БП и эффективной системой охлаждения. Однако его стоимость вынуждает предъявлять к качеству и функциональности изделия жесткие требования, с оглядкой на продукцию конкурентов. И вот тут у A90 начинаются проблемы: тонкая сталь, всего один неэффективный пылевой фильтр, несъемная корзина для накопителей, неотключаемая подсветка, неуправляемые вентиляторы и некоторые другие мелочи, озвученные в тексте статьи.
