Обзор многофункциональной панели AeroCool PowerWatch


Данный обзор посвящен многофункциональной панели PowerWatch от небезызвестной в моддерских кругах компании AeroCool. Устройство является наиболее функциональным в линейке «Часов» (Watch) и выпускается в двух цветовых решениях: черном и серебристом.

Технические характеристики

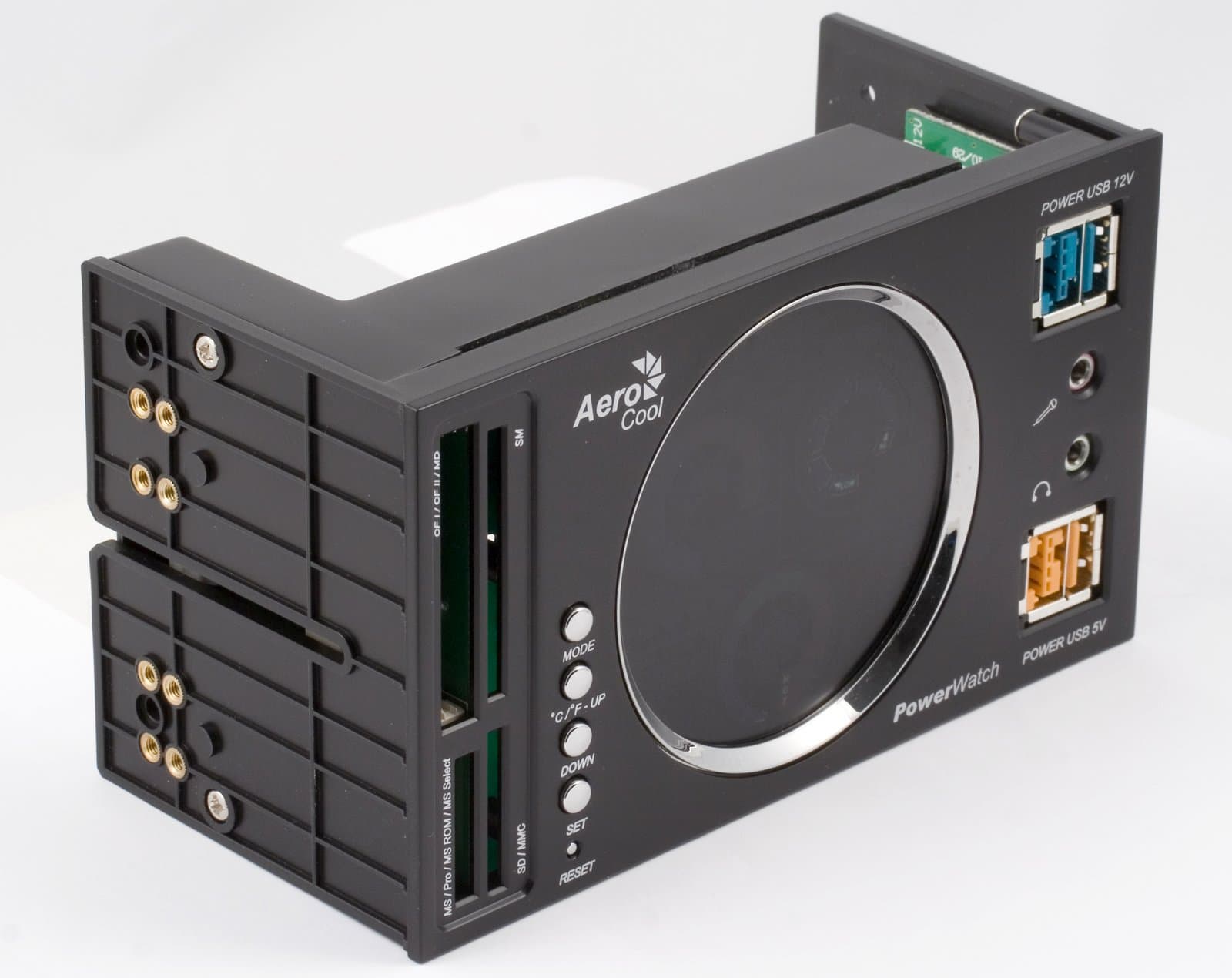

PowerWatch представляет собой П-образную конструкцию, которая занимает два пятидюймовых отсека в корпусе. Её размеры составляют:

Длина 70 мм
Ширина 142 мм
Выcота 85 мм

Основные особенности:

  • Многофункциональный LCD-дисплей
  • Ручная или автоматическая регулировка скорости вращения 4 вентиляторов
  • Отображение температурных показателей с 4 термодатчиков
  • Сигнализация об остановке вентилятора или о превышении температурой порогового значения
  • Порты для подключения микрофона и наушников
  • Два порта PoweredUSB (5В и 12В)
  • Картовод под 25 типов карт памяти

Особое внимание следует уделить портам PoweredUSB. Их особенность в том, что, подключив к ним специально обученный кабель, можно одновременно передавать данные с USB-устройства и заряжать его током величиной до трёх Ампер. Чудес здесь нет, просто кабель с одной стороны раздваивается на USB-часть и зарядный штекер.

Идея, безусловно, интересная. Использовать такую систему для переносного HDD, MP3-плеера или КПК было бы очень удобно. Однако есть одно значительное ограничение: специально обученные кабели не входят в комплект поставки PowerWatch, их нужно покупать отдельно, а сделать это очень непросто. На момент написания статьи, каталог PRICE.RU не выдал ни одного предложения по запросу “PoweredUSB”.

Более подробную информацию о кабелях PoweredUSB можно получить на сайте компании AeroCool.

Комплект поставки

Устройство поставляется в красочной картонной коробке. Надписи на ней носят не только рекламный характер, но и являются определенным дополнением к инструкции по эксплуатации. Фиксация внутри коробки превосходная, благодаря её компактным габаритам и толстой поролоновой прокладке.

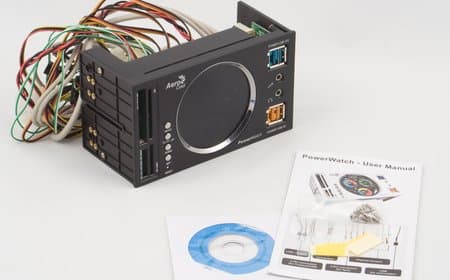

Комплект поставки PowerWatch богатством не отличается. В него входит компактная и красочная инструкция по эксплуатации на английском языке, комплект крепежных винтов, пакетик с небольшими полосками скотча для фиксации термопар и диск с драйверами картовода под MS Windows 98/Me. Все кабели (а их очень немало) заранее установлены на свои места, при этом невостребованные кабели можно отключить без каких-либо затруднений.

Инструкция пользователя содержит очень мало данных о технических характеристиках устройства. Так, например, в ней не указан диапазон регулировки напряжения на контролируемых вентиляторах и отсутствуют данные о распиновке аудио и USB-разъемов.

Термопары и кабели для подключения вентиляторов снабжены ярлычками с соответствующими названиями каналов наблюдения: CPU, VGA, HDD, CASE.

Внешний вид

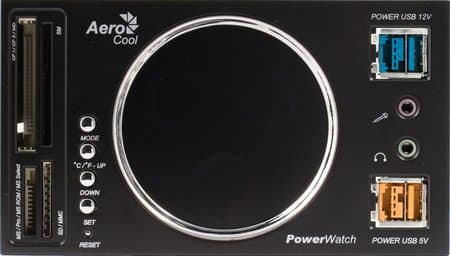

Первое, на что обращаешь внимание при взгляде на PowerWatch, — это, без сомнения, огромный LCD-дисплей диаметром 62 мм. Он разделен на три основные зоны и своим видом напоминает приборную панель небольшого звездолета. Дисплей отображает:

  • Температуру термодатчика активного канала
  • Скорость вращения вентилятора на активном канале
  • Порог критической температуры активного канала
  • Название активного канала
  • Часы

Четыре управляющие кнопки разместились слева от дисплея. Прямо под ними — кнопка сброса настроек на заводские значения (нажимается только иголкой или столь же тонким предметом).

Справа от дисплея находятся порты для подключения микрофона и наушников, а также те самые порты PoweredUSB. Рядом с каждым портом имеется подпись, так что запоминать, какой цвет соответствует напряжению 5V, а какой 12V, не нужно.

В левой части PowerWatch осталось место и для четырехслотового картовода. Отметим, что фраза о 25 типах поддерживаемых карт немного несправедлива, так как без использования адаптеров можно подключить лишь 19 типов карт. Адаптеры под еще шесть видов карт памяти в комплект поставки не входят.

Установка и испытание

Установка происходит быстро и легко. Достаточно задвинуть устройство в пятидюймовые отсеки и зафиксировать винтами с обеих сторон. Крепежные отверстия идеально совпали с таковыми на шасси корпуса. Установка PowerWatch в корпуса с безвинтовой системой крепления может быть осложнена, так как боковые стенки панели слишком коротки и крепежным салазкам не за что будет зацепиться.

Комплектные термопары достаточно тонкие на конце, то есть их можно подсунуть, например, под процессорный кулер, соединительные провода. Полоски скотча из комплекта поставки можно многократно переклеивать. Обеспечиваемая ими фиксация вполне достаточна для закрепления термопары на вертикальной поверхности.

Кабели для подключения вентиляторов также достаточно длинные. Они оканчиваются стандартными трехпиновыми разъемами, которые снабжены защитными колпачками для защиты ножек от случайного сгибания.

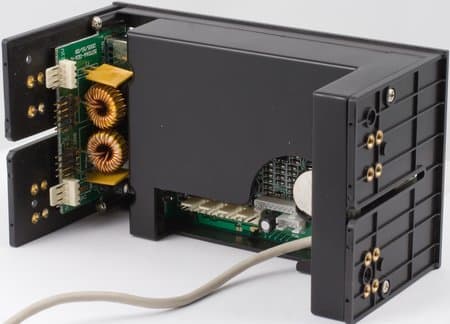

Аудио и USB-разъем от картовода подключаются к материнской плате монолитными контактными колодками, а PoweredUSB разъем — россыпью однопиновых контактов, что несколько странно. Логичнее было бы сделать монолитными все разъемы или, напротив, разбить их на отдельные провода.

Устройству для полноценной работы требуется два питающих разъема от БП: один для PoweredUSB и второй — для всего остального. При этом каждый кабель питания оснащен разветвителем, то есть столь ценные свободные разъемы от блока питания удастся сохранить незанятыми. Не совсем понятно, почему нельзя было ограничиться одним питающим разъемом? Ведь ток PoweredUSB не настолько велик, чтобы выделять под него отдельную линию питания.

На включение компьютера PowerWatch реагирует громким и неприятным писком. Дисплей по началу действительно впечатляет, так как при работе создается впечатление некоторой объемности изображения, этакий эффект голограммы.

Через какое-то время первое радостное впечатление от дисплея проходит, и становятся видны его недостатки. А их, надо сказать, хватает. У дисплея крайне малые углы обзора снизу и слева. Достаточно отклониться лишь на несколько градусов, как от яркого и контрастного изображения не остаётся и следа. Вторым недостатком можно назвать его небольшую практическую полезность, несмотря на столь крупные габариты. Так, например, круг, показывающий порог критической температуры текущего канала, безусловно, красивый, но проку от него никакого.

Переключение между каналами наблюдения производится кратковременным нажатием на кнопку MODE. Если зажать эту кнопку на три секунды, то устройство перейдет в режим настройки скорости вращения вентилятора на текущем активном канале. В этом режиме нажатие на кнопку SET включает и отключает режим автоматической регулировки скорости вращения, а кнопки UP и DOWN должны повышать и понижать обороты вентилятора при активированном ручном режиме регулировки.

Мы не случайно употребили слово «должны», поскольку, на самом деле, всё происходит не так, как этого бы хотелось. Понятия подаваемого на вентилятор напряжения в PowerWatch нет, а есть только мифическое количество оборотов. Возможно, такая система работала бы без нареканий в случае, если подключенный вентилятор при стандартном напряжении 12В вращался со скоростью 3500 оборотов (именно такой максимум установлен в устройстве). На практике удалось отрегулировать скорость лишь процессорного кулера GlacialTech 7200. При этом диапазон регулировки корпусных вентиляторов GT12252BDL-1 составил всего 50 об/мин.

Режим ручной регулировки работает достаточно непредсказуемо. Если выставить количество оборотов равным 2500, то вентилятор вращается со скоростью 2500 об/мин. На повышение желаемой скорости вращения до максимальных (по шкале PowerWatch) 3500 об/мин вентилятор не реагирует и продолжает вращаться со скоростью 2500 об/мин. Попытка понизить обороты до минимальных 1600 (хотя эта цифра меняется в зависимости от модели вентилятора) кулер реагирует неохотно. В лучшем случае, его скорость опускается до 1800 об/мин примерно за две-три минуты.

С автоматическим режимом тоже не всё гладко. Логика автомата рассчитана не на статическое значение температуры в данный момент, а на динамику её изменения. Поэтому если температура термопары со временем выросла, например, с 20 до 30 градусов по Цельсию, или если контролируемая ею температура будет без изменения находиться на отметке в 15 градусов, то вентилятор будет вращаться на максимальных оборотах. При этом понижение температуры с 60 до 50 градусов приведет к плавному снижению оборотов до минимально допустимых устройством.

Максимальное подаваемое на вентиляторы напряжение составляет 11,4В, а минимальное — 7,04В. Такой узкий регулирующий диапазон также можно считать недостатком устройства.

Функция наблюдения температуры особых нареканий не вызвала. Датчики и измерительная схема устройства хорошо откалиброваны. При размещении термопар в одном месте, фиксируется абсолютно одинаковая температура по всем каналам. Время реакции на резкое изменение температуры не превышает двух секунд.

Сигнализация о неполадках работает исправно. Звук сигнала громкий, частый и весьма неприятный. Помимо звукового оповещения устройство дополнительно мигает подсветкой дисплея. Ручная остановка сигнализации не предусмотрена, то есть работать она будет до тех пор, пока не ликвидируется причина её срабатывания.

Картовод в данном устройстве построен на чипе Alcor Micro AU6362, который был протестирован нами ранее на примере устройства Classix 52 in 1. Безусловно, PowerWatch выглядит симпатичнее, однако проблемы со скоростью от красивой обертки никуда не исчезли. Пользоваться им для передачи больших объемов информации крайне некомфортно.

Порты для подключения наушников и микрофона работают исправно. Аудиокабель хорошо экранирован и не вносит дополнительных помех в звук.

Порты PoweredUSB можно использовать как простые USB 2.0, переходники при этом не нужны. Скорость работы подключенных устройств нареканий не вызывает — всё работает быстро и стабильно.

Подведение итогов

Устройство обладает рядом досадных недостатков, которые способны свести на нет все его достоинства, главным из которых является внешний вид устройства. Снижение стоимости, по крайней мере, на треть, кабели PoweredUSB в комплекте поставки и переработка системы регулирования оборотов вентилятора — всё это в сумме смогло бы значительно повысить привлекательность устройства. В том виде, в котором продается PowerWatch на данный момент, его можно рассматривать лишь как красивый, но не очень удачный картовод с набором стандартных портов и защитой от перегрева.

Достоинства:

  • Красивый и необычный внешний вид

Недостатки:

  • Высокая цена (около 60 USD)
  • Отсутствие кабелей PoweredUSB в комплекте поставки
  • Узкий диапазон изменяемого напряжения и непредсказуемая работа системы регулирования скорости вращения вентиляторов
  • Применение устаревшего контроллера картовода
  • Малая практическая полезность LCD-дисплея.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Панель AeroCool PowerWatch предоставлена компанией AlcomTrade
