Обзор корпусов V-Tech Computer Industrial

первая серия: model 8870 — Benz Blue, Benz Silver и Blue
Корпуса разные нужны, корпуса разные важны
Вариация на тему известного стихотворения

На каждый товар найдется свой купец
Рыночная мудрость

Данной статьей мы начинаем серию обзоров корпусов, предоставленных нам компанией CASE.RU. Первыми рассмотренными решениями станут три корпуса компании V-Tech Computer Industrial серии 8870: Benz Blue, Benz Silver и Blue. Судя по названиям первых двух моделей, тайваньским производителям не дают спокойно спать немецкие автомобили ,)

Итак, начинаем. Корпуса Benz Blue, Benz Silver — абсолютно идентичные модели за исключением цвета пластика передней панели — синего и серебристого, соответственно. Впрочем, идентичны — только шасси; помимо цвета пластика корпуса различаются установленными в них блоками питания, но об этом — чуть ниже. Benz Blue, Benz Silver

Технические характеристики:

  • Форм-фактор — Midi Tower
  • Посадочные места под 5,25-дюймовые приводы — 4 (внешние)
  • Посадочные места под 3,5-дюймовые приводы — 2 внешних + 4 внутренних
  • Толщина металла — 0,8 мм
  • Дополнительные вентиляторы — 1 посадочное место на задней стенке (80x80 мм) и 1 посадочное место на передней панели
  • USB, аудиовыходы — на передней панели (только USB — 2)
  • Кнопки питания и перезагрузки — на передней панели
  • Светодиодные индикаторы — питания/активности жесткого диска
  • Слоты под карты расширения на задней панели — 7
  • Крепление боковых панелей — 3 винта «под отвертку»
  • Габариты корпуса — 200×430×400 мм
  • Масса — 7,40 кг

Дизайн и внешний вид



Модель явно бюджетная, предназначенная для «потоковой» сборки ПК с вариантами использования в различных сферах — от обычных офисных систем до недорогих решений для игровых клубов. Кромки каркаса — завальцованные, что сводит к минимуму риск порезаться при установке внутренних компонентов блока. Кстати, о стилизованности корпуса — несмотря на часть Benz, обе модели позиционируются как стилизованные под… телефоны Nokia. Да, совы — совсем не то, чем они кажутся…

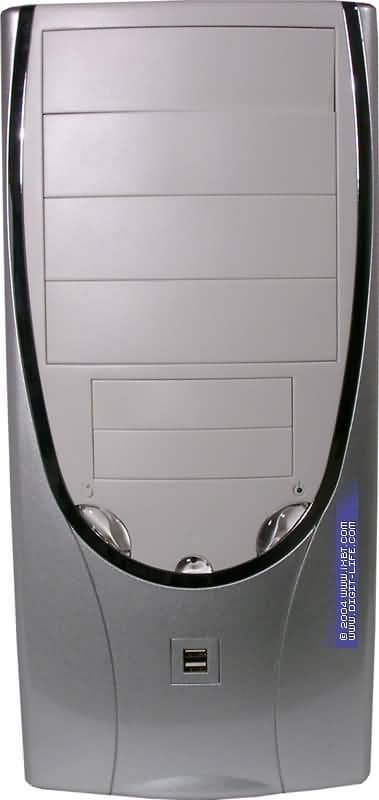

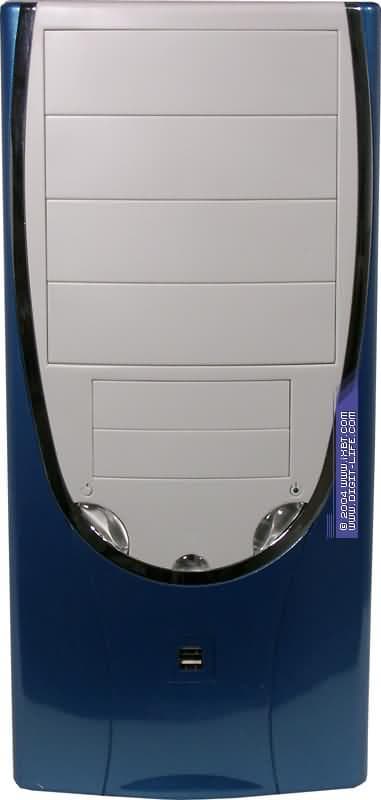

Внешний вид корпуса достаточно «сдержано-аскетичный», что, впрочем, и понятно: как модель для моддеров решение не позиционируется. Кстати, хотелось бы отметить, что в отличие от вариантов корпусов с зеркальными и отражающими поверхностями у других производителей, в моделях Benz Blue, Benz Silver панели не пачкаются сразу и на них незаметны отпечатки пальцев, появляющиеся при перенесении корпусов к фотостолу — скорее всего, они просто незаметны, что обуславливается цветом материала.

Снятие боковых панелей не вызывает трудностей — достаточно открутить по три винта и сдвинуть их назад (в задней части панелей предусмотрены соответствующие «ручки», вдавленные внутрь на небольшую глубину). Установка панелей назад происходит также без проблем — достаточно вставить в соответствующие прорези каркаса направляющие полозья, находящиеся в верхней и нижней частях панелей на внутренней части.

Внутреннее устройство

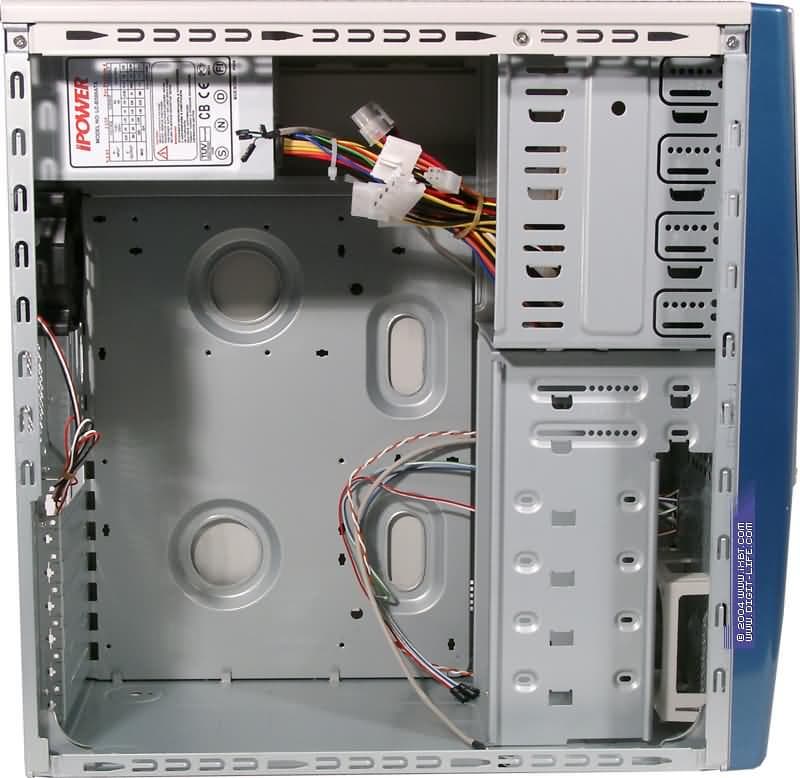

В отличие от рассматривавшихся доселе корпусов, данные модели — не универсальны и рассчитаны на установку системных плат форм-фактора ATX, соответственно, на внутренней панели для крепления системных плат отсутствуют подписи посадочных мест для крепления платы винтами.

Внутреннее пространство корпуса достаточно просторно, дабы установить компоненты со значительным тепловыделением — при необходимости в корпус внедряется дополнительный 80-мм вентилятор для усиления принудительного тока воздуха на задней и на передней панелях (на передней имеется пластиковый крепеж). Для улучшения теплообмена внутри корпуса на боковых панелях реализованы вентиляционные отверстия.

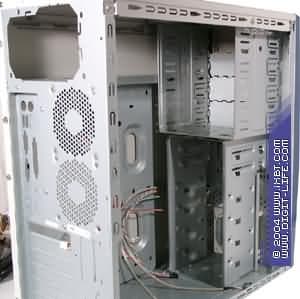

Посадочные места под 3,5-дюймовые и 5,25-дюймовые приводы («карманы») жестко прикреплены к каркасу, возможности установки дополнительных 3,5-дюймовых навесных карманов не предусмотрено.

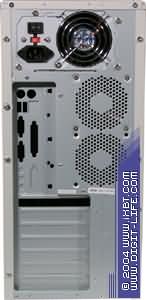

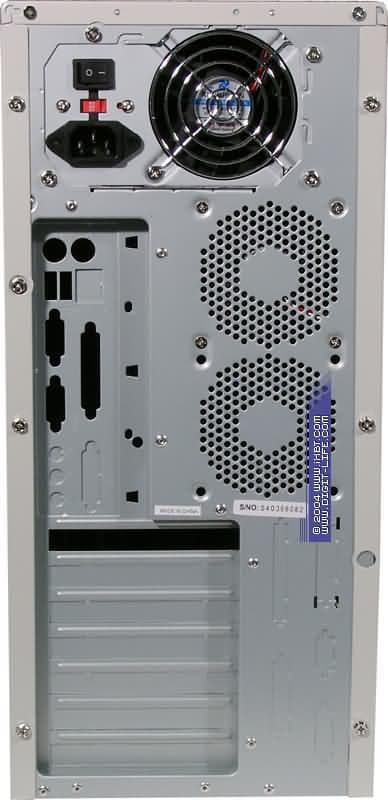

Расположение блока питания — горизонтальное у обеих моделей.

Блок питания

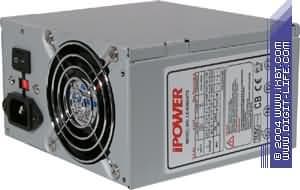

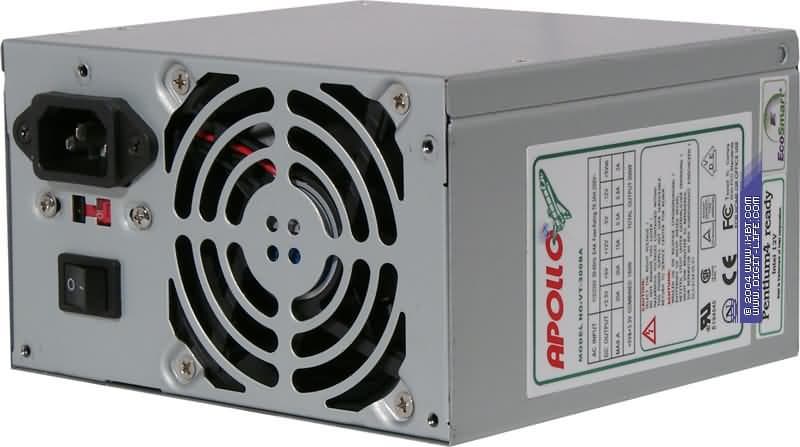

В зависимости от типа модели корпуса могут оснащаться различными блоками питания. В нашем случае Benz Blue предоставлен с блоком питания iPower (LC-B300ATX), 300 Вт, Benz Silver — БП Apollo (VT-300BA)


ВходНапряжениеТок
115 В~
230 В~
Выход+3,3+5+12-5-12+5sb
28А30А15А0,3A0,8A2A
Макс180 Вт180 Вт1,5 Вт9,6 Вт10 Вт
280 Вт

Очень забавная табличка — особенно, если учесть, что суммарная выходная мощность по +3,3 и +5 В должна быть чуть больше 240 Вт, а не 180, как указано на наклейке. Тем более непонятно, как суммарная мощность по +3,3, +5 и +12 В равна 280 Вт. Однако без реальных тестов (пока провести их не представляется возможным), так огульно ругать блоки не стоит. Более корректным представляется оформление тестов блоков отдельной публикацией, как только появится возможность провести тесты.


ВходНапряжениеТок
115 В~
230 В~
Выход+3,3+5+12-5-12+5sb
20А30А15А0,5A0,8A2A

Со вторым блоком питания ситуация аналогичная — заявленная суммарная выходная мощность по +3,3 и +5 В, в то время как простейшими расчетами достигается цифра 216 Вт.

Выводы

Benz Blue, Benz Silver — стандартные бюджетные корпуса, не предназначенные для создания на их базе «штучных систем ручной работы», вполне приемлемые для массового потребителя, владеющего ATX-платой. По своим характеристикам могут стать оптимальным выбором для компаний, собирающих компьютеры «потоком».model 8870 Blue

Третий корпус, который завершает первый обзор решений V-Tech — model 8870 Blue, так сказать «младший брат» описанных корпусов.

Технические характеристики:

  • Форм-фактор — Midi Tower
  • Посадочные места под 5,25-дюймовые приводы — 3 (внешние)
  • Посадочные места под 3,5-дюймовые приводы — 2 внешних + 3 внутренних
  • Толщина металла — 0,8 мм
  • Дополнительные вентиляторы — 1 посадочное место на передней панели (80x80 мм)
  • USB, аудиовыходы — на передней панели (только USB — 2)
  • Кнопки питания и перезагрузки — на передней панели
  • Светодиодные индикаторы — питания/активности жесткого диска
  • Слоты под карты расширения на задней панели — 7
  • Крепление боковых панелей — 2 винта «под отвертку»
  • Габариты корпуса — 200x350x440
  • Дизайн и внешний вид

Дизайн и внешний вид

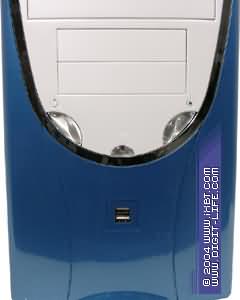

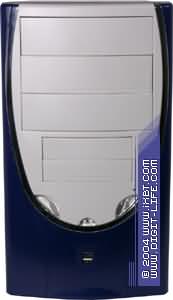

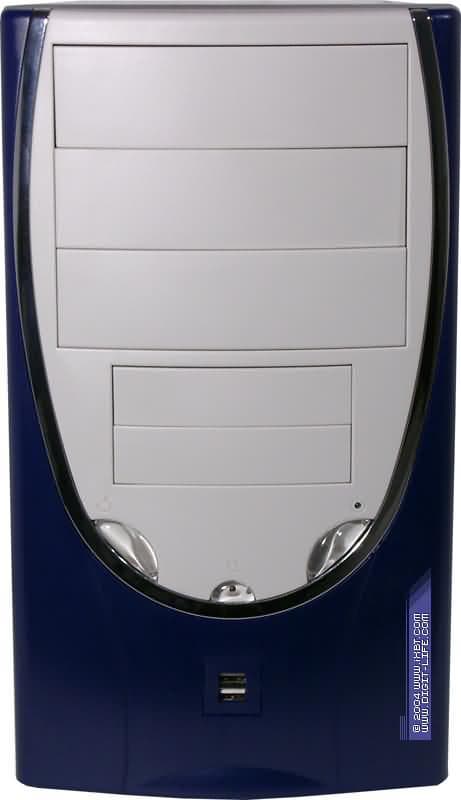

Корпус как и модели Benz стилизован «под телефон Nokia»: пластиковая панель синего (в данном случае — ведь можно предположить и наличие других) цвета, серебристая полудуга, ограничивающая панель по «внутренней кромке» на передней панели, несколько утопленные разъемы USB (некоторые «толстые» USB-флэшки могут и не включиться — уж слишком глубоко сидят разъемы, к тому же, они несколько смещены относительно самого отверстия).

Снятие боковых панелей не вызывает трудностей — откручиваем по два винта и сдвигаем панели назад (в задней части панелей предусмотрены соответствующие «ручки», вдавленные внутрь на небольшую глубину). Установка панелей обратно сводится к обратной операции, требующей, правда, попадания направляющих в прорези каркаса.

Внутреннее устройство

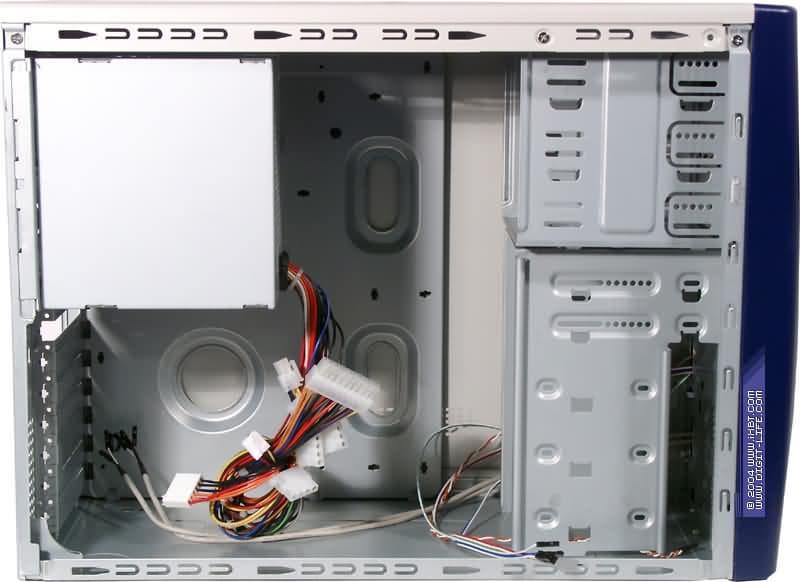

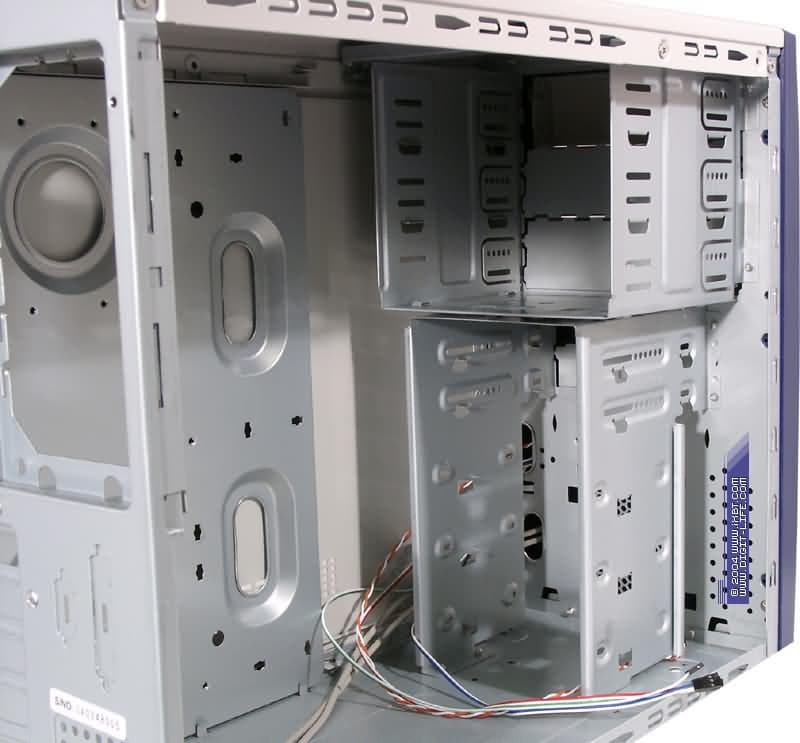

Как и предыдущие две модели корпус предназначен только под платы ATX, со всеми вытекающими последствиями. Странно, но создается впечатление, что, создавая этот корпус, проектировщики пытались на всем сэкономить — если во всех корпусах под платы с мощными процессорами допускается возможность установки двух дополнительных вентиляторов, то в данном случае может быть установлен только один вентилятор — на передней панели.

Далее, хватит ли кому-то трех посадочных мест под 5,25-дюймовые приводы? Некоторым, конечно, хватит, но вот лично я предпочитаю иметь хоть одно свободное посадочное место: в моей системе стоял пишущий Teac, один rack, и жесткий диск в «салазках» с тремя вентиляторами. А если кто-то держит в системе один читающий и один пишущий приводы (и не надо думать, что таких людей мало — многие, многие предпочитают читать диски в одном приводе, писать — в другом — да хоть для копирования дисков такая связка нужна — «винты» не у всех большой емкости). А теперь представьте, что есть еще какой-нибудь USB-аудио-хаб под 5,25-дюймовый отсек (что-то вроде решений Thermaltake с вентиляторами и дисплеем, отображающим температуру?!).

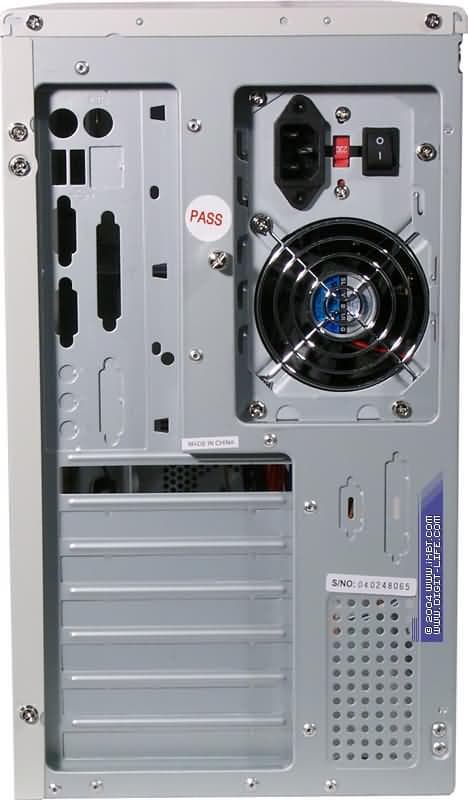

Так что данный корпус можно смело записывать в ряды решений для систем начального уровня — чтобы ставить в нее «умеренную» начинку, не выделяющую большого количества тепла. Тем более что расположение блока питания в корпусе — вертикальное и при некоторых раскладках плат кулер процессора будет находиться как раз под ним, а, в случае больших радиаторов — вообще будет упираться в БП.

Кстати, что касается блока питания, то тут есть еще одна «закавыка» — разработчики реализовали механизм быстрого снятия блока — он крепится винтами к рамке, которая одним торцом вставляется в пазы шасси, а с другой стороны крепится наружным винтом, который откручивается без отвертки. Проблема в том, что (пока пазы под рамку не разработаны?) закрепить блок питания тем самым одним винтом очень тяжело — винтовое отверстие рамки несколько смещено относительно отверстия в шасси, поэтому если откручивается блок сразу, то на обратную установку уходит до 2-3 минут.

Блок питания

Блок питания корпуса — такой же, как у Benz Blue, iPower (LC-B300ATX), соответственно, комментарии относительно него и его характеристики приводить еще раз не имеет смысла.

Выводы

Корпус для систем начального уровня, достаточно стильный, с неплохими инженерными замыслами, которые могут быть «доведены до ума» пользователями. Вполне может быть использован для массовых сборок компьютерных классов учебных заведений.

Продолжение следует…


Корпуса для обзора предоставлены компанией CASE.RU

9 июля 2004 Г.
