Тест матрицы

Тестирование производится в соответствии с методикой, разработанной для LCD-мониторов. Подробно с ней можно ознакомиться здесь.

Определение времени отклика

Измерения времени отклика проводилось с использованием разработанного нами программно-аппартного комплекса. Для начала были проведены измерения в соответствии с рекомендациями ANSI (при переключении черного поля на белое и обратно измеряется время перехода от 10% до 90% яркости, при этом яркость черного поля принимается за 0%, а яркость белого – 100%) для заводских установок матрицы (в случае с ноутбуками, яркость устанавливается на максимум).

Время отклика, мс
вкл.	выкл.	сумма
32.5	9.6	42.1

Время отклика прямо-таки неприличное. Заметно "смазывание" при скроллинге текста.

Дополнительно мы измерили времена отклика при переходе между полутонами. Очевидно, что скорость переключения черно-белых полей играет роль только в одном случае: при прокрутке черного текста на белом фоне. Смазанность объектов при просмотре фильмов и при виртуальном сражении определяется скоростью перехода между полутонами. К сожалению, у ANSI нет методики, описывающей процедуры таких измерений. Поэтому, во-первых, производители матриц и мониторов могут сознательно обеспечивать малые черно-белые времена отклика, не заботясь о полутоновых переходах, а, во-вторых, отсутствие стандартов затрудняет адекватное сравнение скоростей полутоновых переходов, полученных независимыми тестовыми лабораториями. измерять время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами). С шагом в 10% мы провели эти измерения, результаты представлены на графиках.

Времена отклика при переходе от полутона X до белого

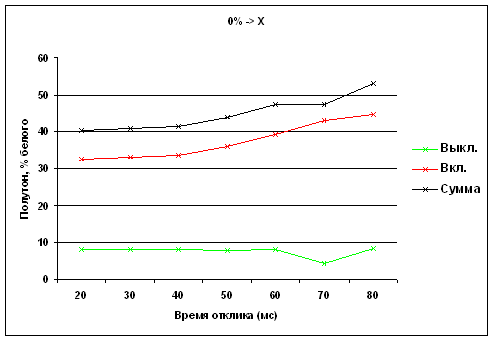

Времена отклика при переходе от черного до полутона X

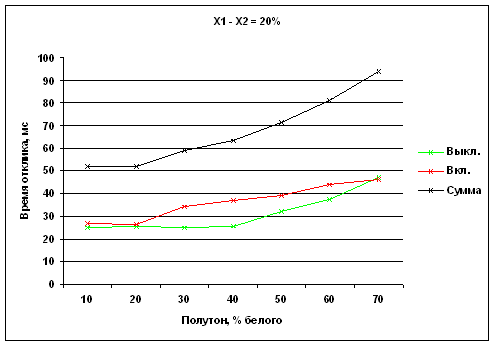

Времена отклика при переходе между полутонами в окрестности X, отстоящими от X на 10%

Как видно, время отклика при переходе между полутонами значительно превышает время черно-белых переходов. При этом замена белого на серый увеличивает время включения, а черного на серый – время выключения. Объяснение этому можно найти здесь.

Оценка яркости и качества цветопередачи

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. В таблице приведены: яркость белого поля, а также цветовая температура на участках шкалы серого, полученные при максимальной яркости матрицы.

Цветовая температура на различных участках шкалы серого, К			Яркость, кд/м2
50%	75%	100%
10480	9290	6750	93,8

Яркость матрицы по показаниям датчика Spider Pro низкая.

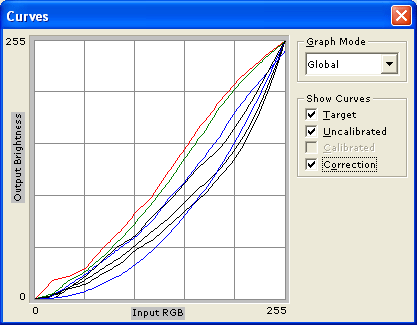

Приведены также графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно красная, синяя и зеленая линии).

Цветопередача тоже оставляет желать лучшего.

Измерение равномерности черного и белого полей и углов обзора

Для измерения яркости небольшого участка экрана в заданном направлении мы изготовили высокочувствительный узконаправленный (4+/-0,5 градуса) датчик. При измерении равномерности белого и черного полей датчик последовательно размещался в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). При этом ось датчика была направлена строго перпендикулярно к поверхности экрана. Измерения проводились при максимальной яркости матрицы. Аппроксимированные поверхности яркости черного и белого полей и контрастности (отношения яркости белого к яркости черного) показаны на рисунках.

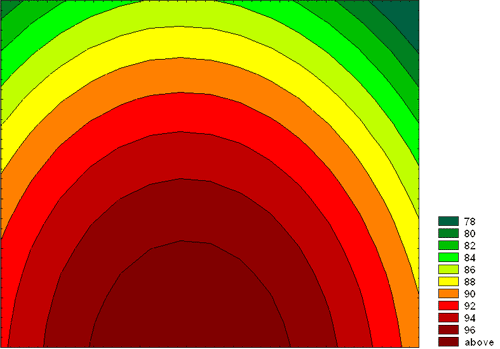

Поверхность, построенная по значениям яркости белого поля. Изолинии через 2 кд/м²

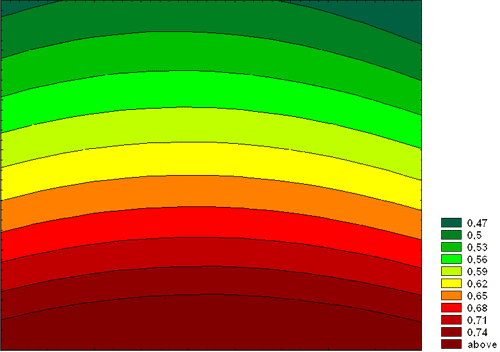

Поверхность, построенная по значениям яркости черного поля. Изолинии через 0,03 кд/м²

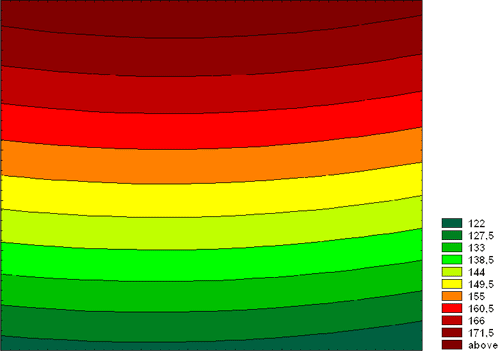

Поверхность, построенная по значениям контрастности. Изолинии через 5,5 единиц

В таблице приведены средние значения и минимальные и максимальные отклонения от средних значений.

Параметр	Среднее	Отклонение от среднего
		мин., %	макс., %
яркость черного поля	0,62 кд/м2	-26,9	22,9
яркость белого поля	91,2 кд/м2	-14,9	6,6
контрастность	148:1	-17,8	17

Достаточно высокий уровень засветки черного поля в сочетании с низкой яркостью приводит к тому, что контрастность также оказывается низкой. Похоже, разработчики "бюджетных" бизнес-ноутбуков уделяют яркости и контрастности минимум внимания - сравните, например, с результатами теста матрицы Toshiba Tecra A4.

Чтобы выяснить, как меняется яркость монитора при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в двух направлениях – вертикальном и горизонтальном. Результаты – на графиках ниже.

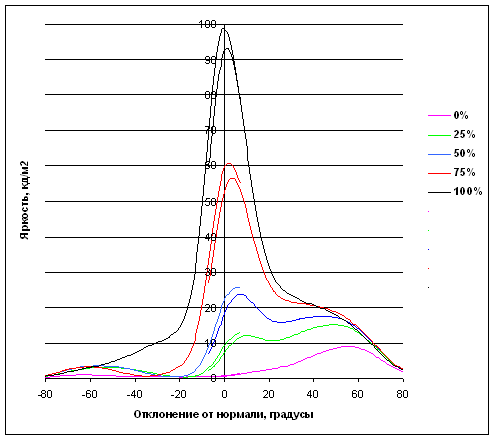

Зависимость яркости полутонов (0% – черный, 100% – белый) в центре экрана от отклонения оси датчика (отрицательные значения – вниз, положительные значения – вверх) от нормали к экрану в вертикальной плоскости

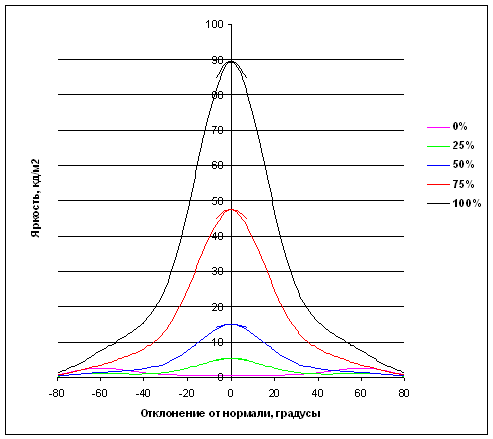

Зависимость яркости полутонов (0% – черный, 100% – белый) в центре экрана от отклонения оси датчика (отрицательные значения – влево, положительные значения – вправо) от нормали к экрану в горизонтальной плоскости

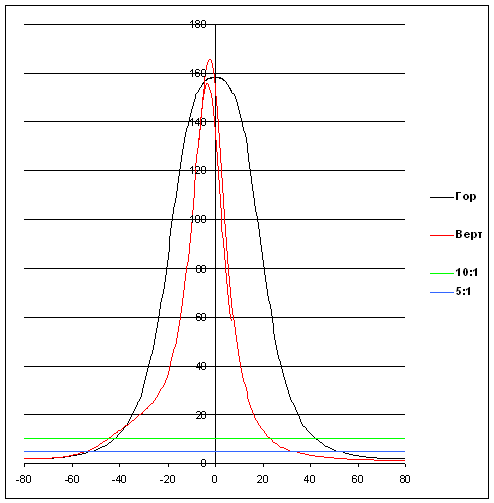

Зависимость контрастности (отношения яркости белого поля к яркости черного) в центре экрана от отклонения оси датчика (отрицательные значения – влево или вниз, положительные значения – вправо или вверх) от нормали к экрану в вертикальной и горизонтальной плоскостях. Зеленая линия – отношение 10:1, голубая – 5:1

На графиках полутонов видно, насколько быстро падает яркость при отклонении от нормали к экрану. Соответственно, очень быстро падает и контрастность.

Углы обзора по контрастности:
при CR = 5:1 вертикальные: +35 -55 =90, горизонтальные -55 +55 = 110
при CR = 10:1 вертикальные: +25 -45 =70, горизонтальные -40 +40 = 80.

Ну что тут скажешь... Плохо. Для комфортной работы необходимо точно выбирать положение матрицы. Добавлю, что при отклонении линии взгляда от нормали к экрану на матрице отчетливо просматривается "муар"

По результатам теста матрица выглядит очень плохо. Пожалуй, ни одного достоинства у нее нет.
