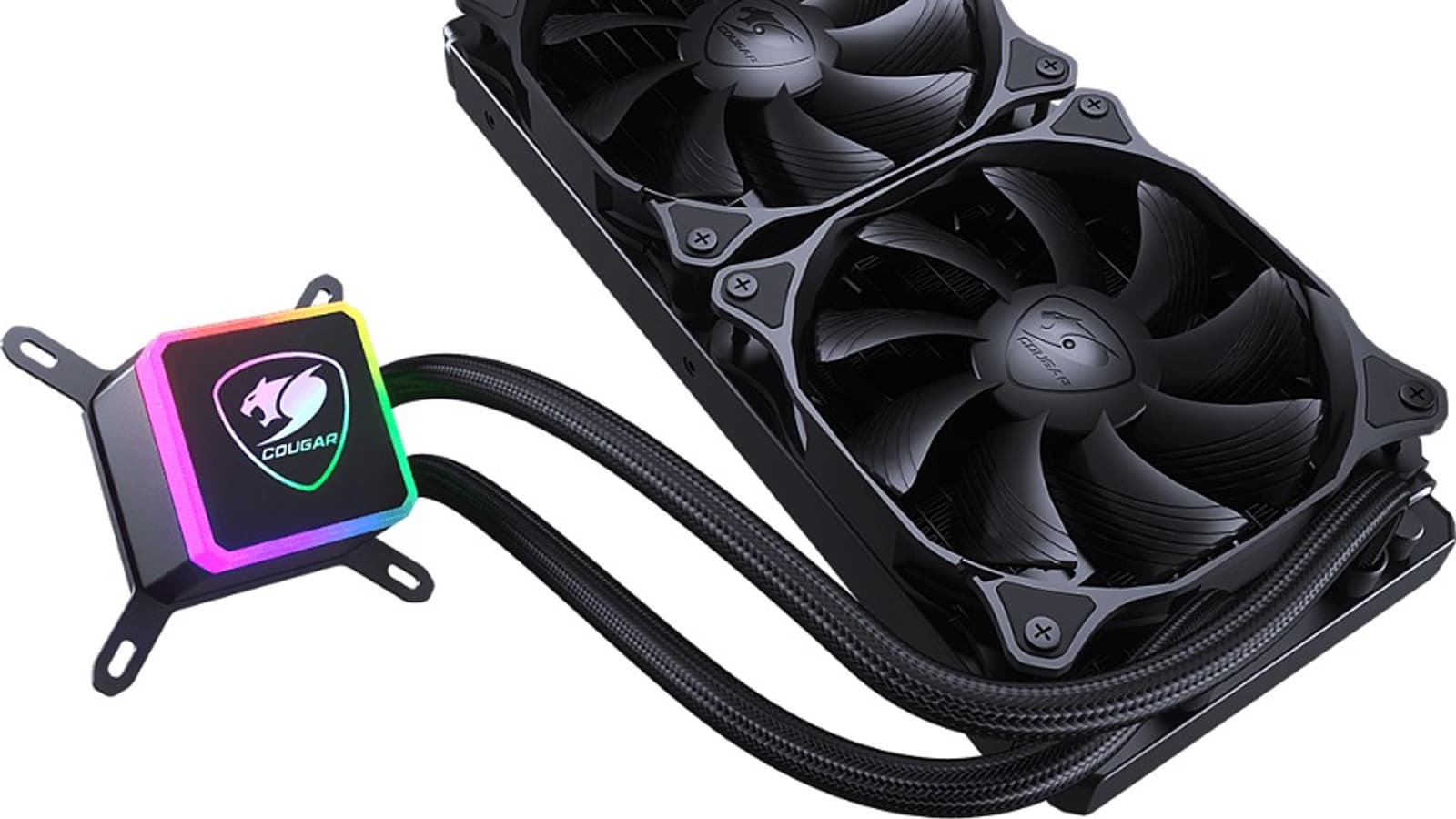

Обзор системы жидкостного охлаждения Cougar Aqua 240

Паспортные характеристики, комплект поставки и цена

Описание

Поставляется система жидкостного охлаждения Cougar Aqua 240 в красочно оформленной коробке из среднего по толщине гофрированного картона. На внешних плоскостях коробки в цвете изображен сам продукт, а также перечислены основные особенности и технические характеристики, приведена комплектация. Надписи преимущественно на английском, но список особенностей продублирован на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена и пластиковые пакеты. Подошва теплосъемника защищена пластиковой пленкой.

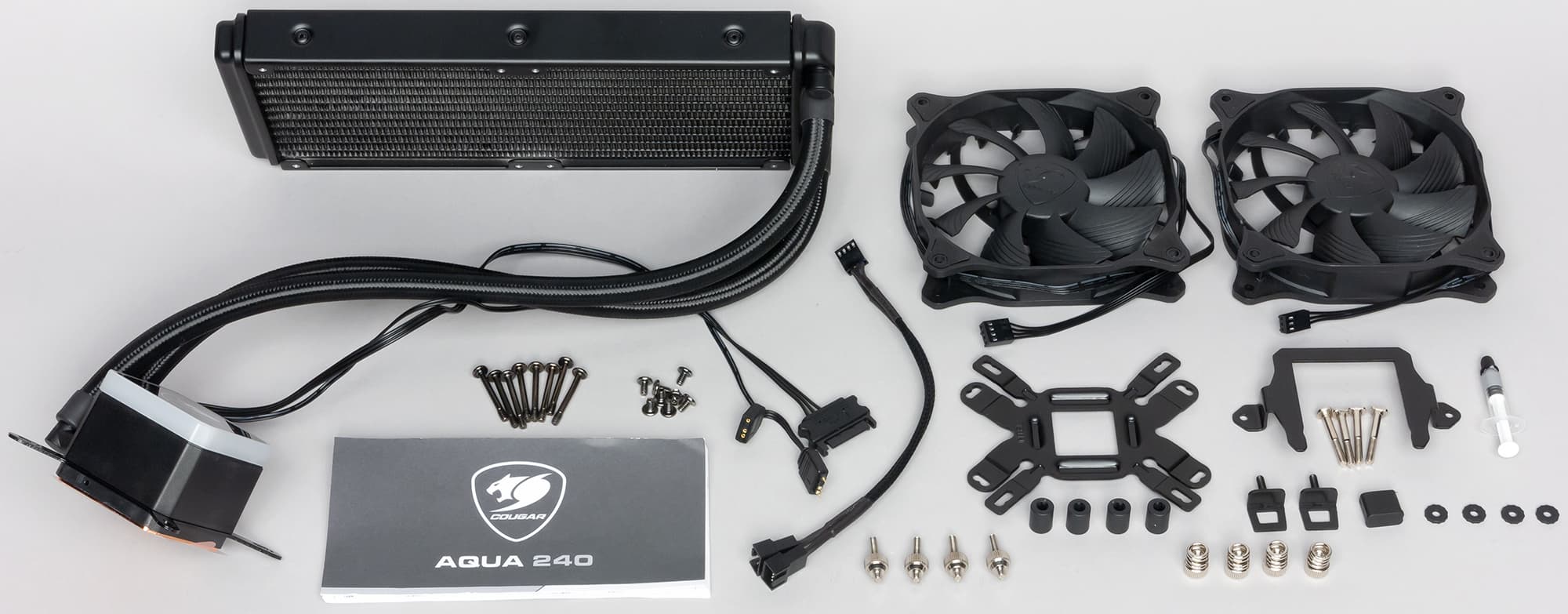

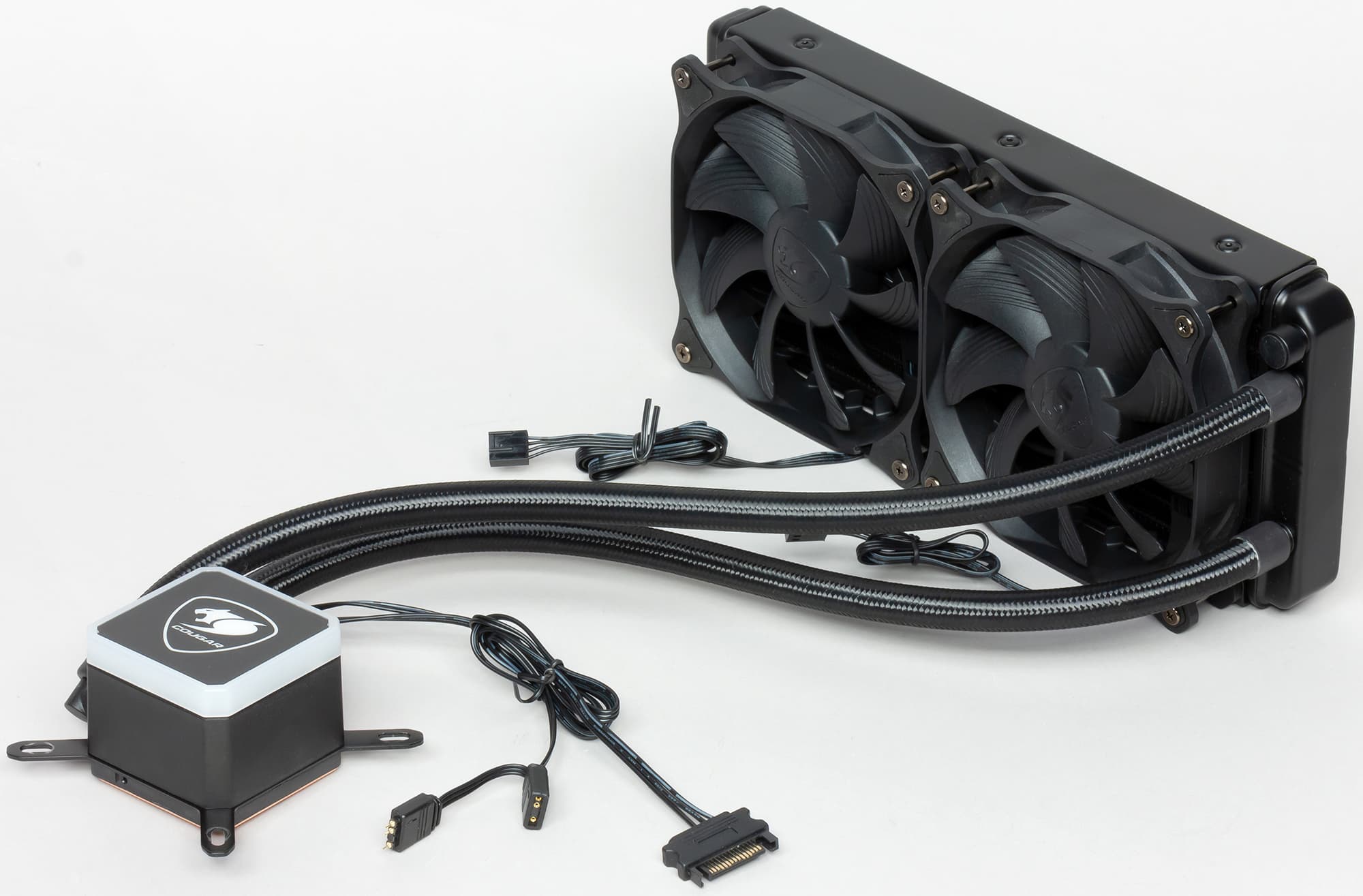

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, разветвитель для питания вентиляторов, инструкция по установке и термопаста в шприце.

В комплекте идет инструкция по установке в виде книжки-гармошки хорошего полиграфического качества. Инструкция на английском языке, но основные моменты разъяснены в картинках и понятны без перевода. На сайте компании есть описание системы на русском языке, там же находится ссылка на PDF-файл с инструкцией.

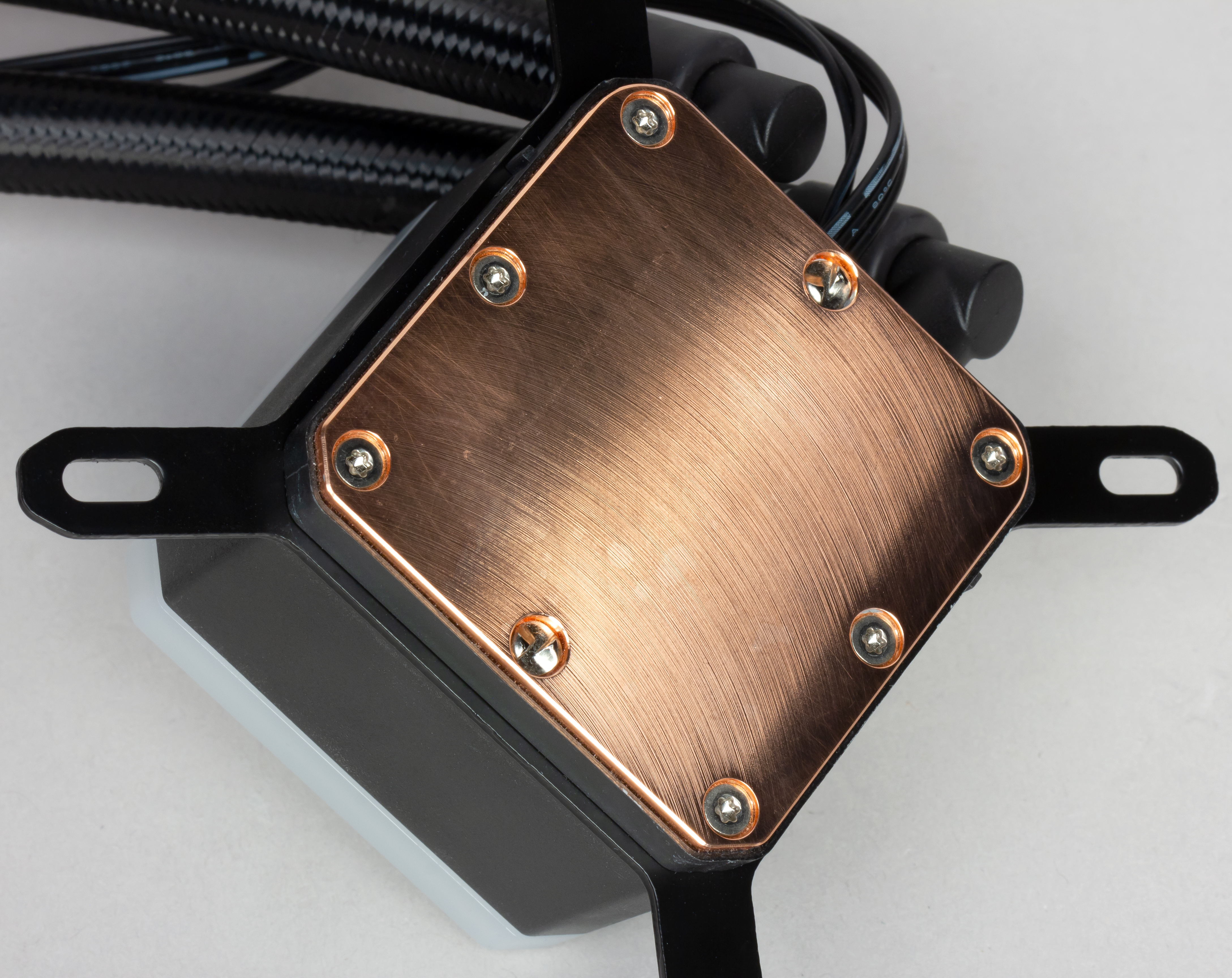

Система герметичная, заправлена, готова к использованию. Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность шлифованная и слегка полированная, она практически идеально плоская.

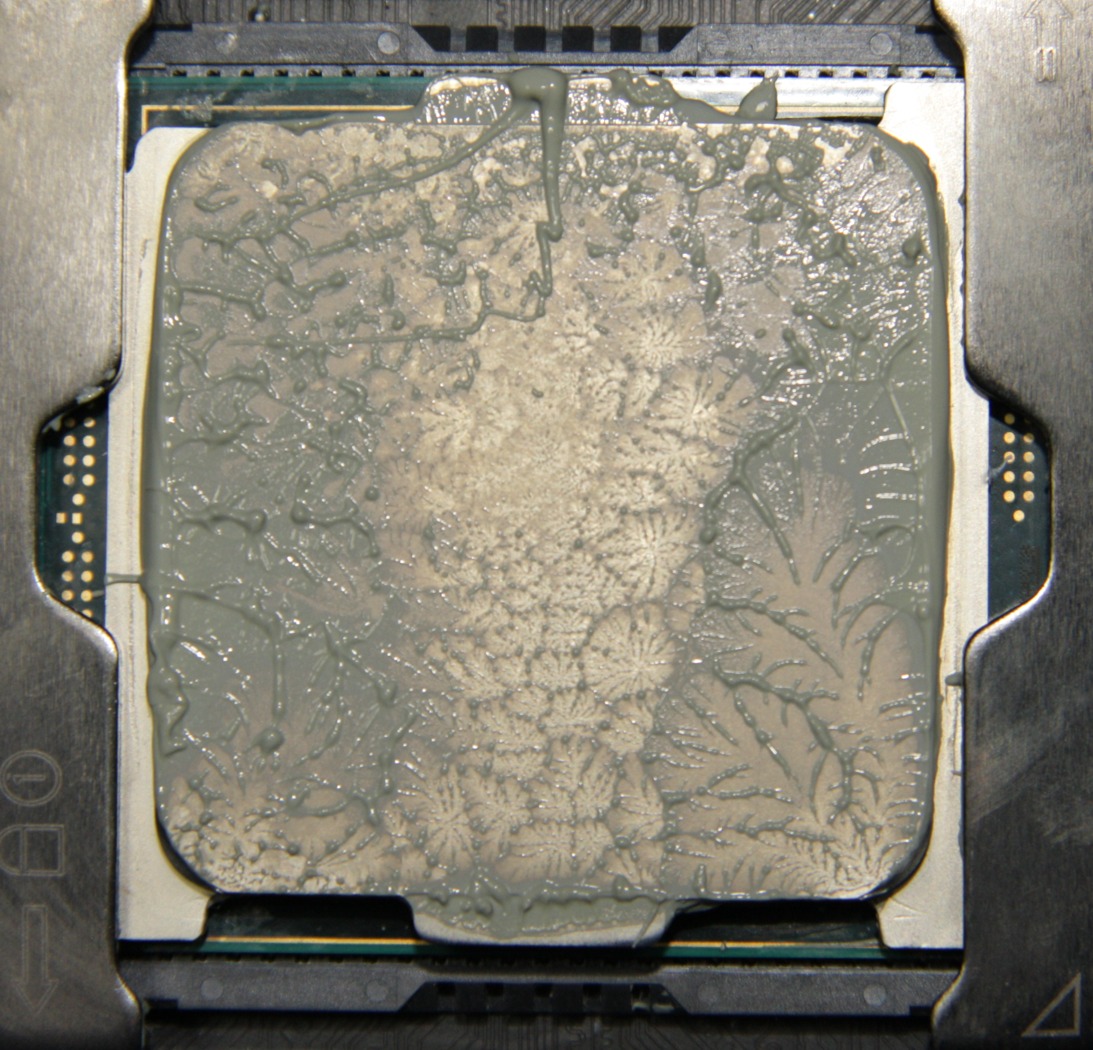

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями — 43×43 мм. Термопаста — в маленьком шприце, что, конечно, менее удобно, чем преднанесенный слой. Комплектного запаса термопасты должно хватить раза на два в случае процессоров с небольшой площадью крышки. Во всех тестах использовалась термопаста другого производителя, расфасованная в шприц и чуть более жидкая. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре (Intel Core i9-7980XE):

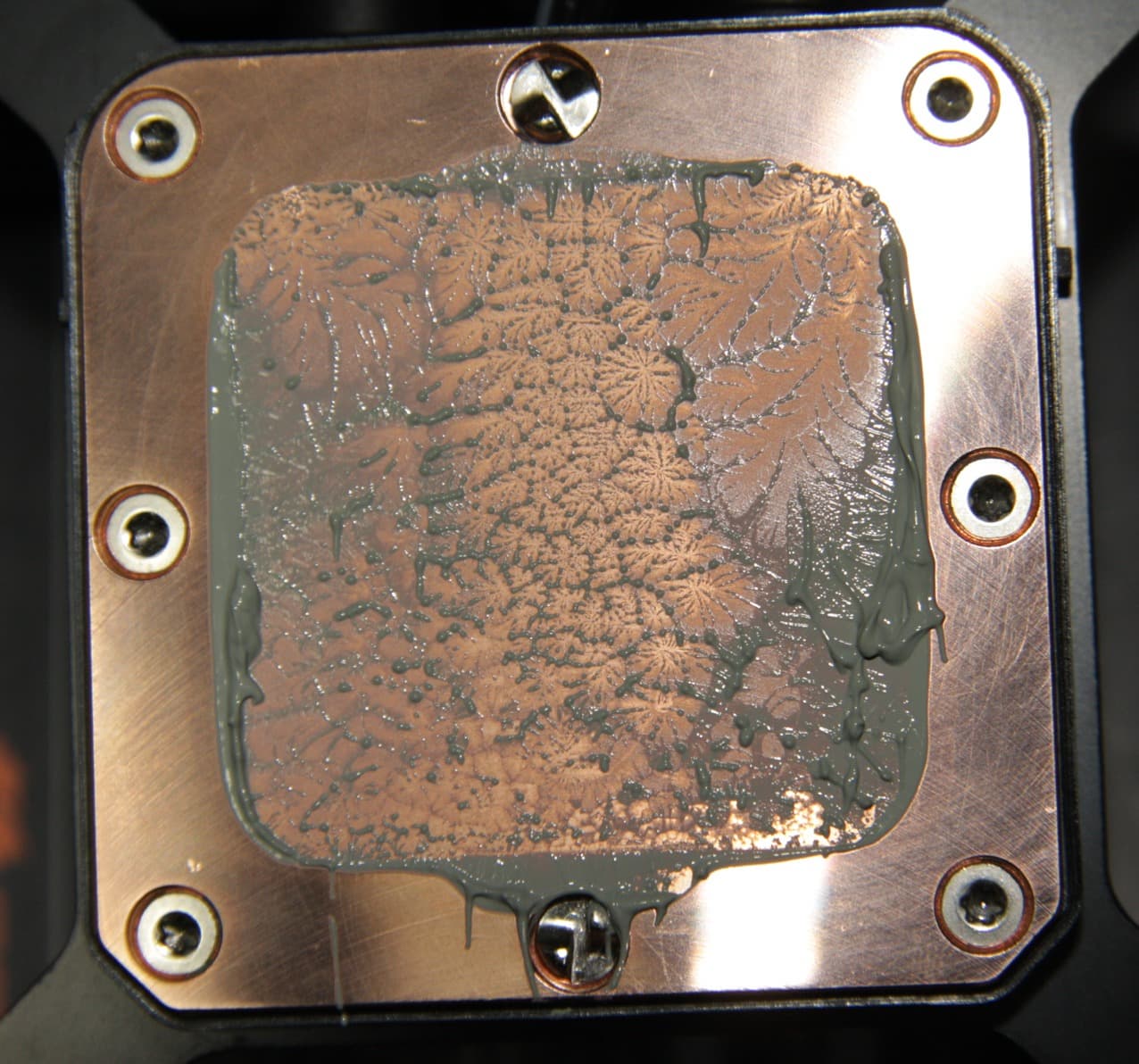

И на подошве помпы:

Видно, что термопаста распределилась очень тонким слоем на большей части (и главное в центре) площади крышки процессора, а ее избытки выдавились за края. Участок плотного контакта имеет большую площадь.

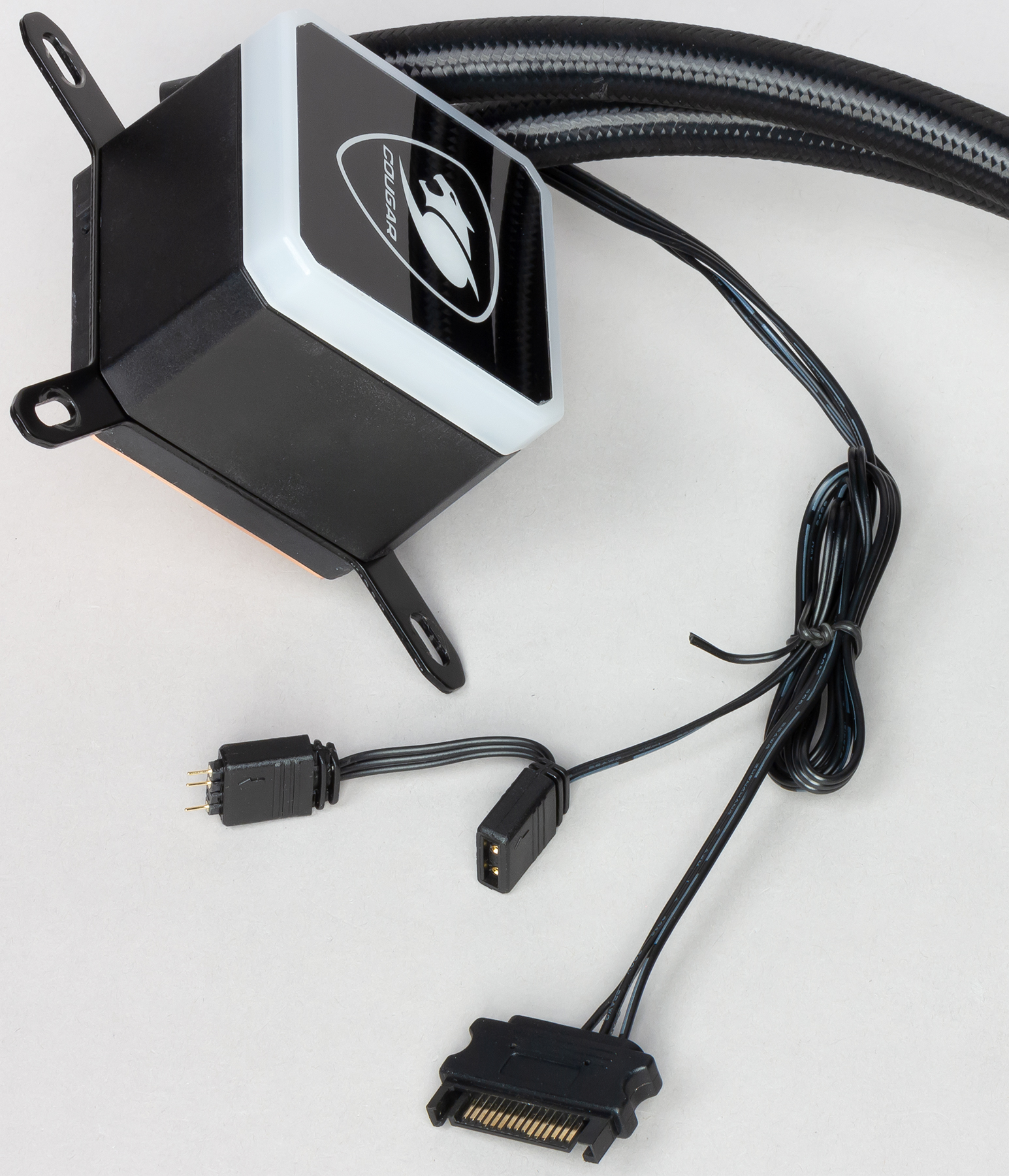

Корпус помпы изготовлен из твердого черного пластика, а верхняя часть прикрыта кожухом из черного пластика с матовой поверхностью. Крышка на верхнем торце кожуха изготовлена из полупрозрачного белого пластика. Сверху на крышке закреплена пластина из прозрачного пластика с зеркально-гладкой поверхностью. Изнутри на этой пластине черной краской нанесено негативное изображение логотипа компании-производителя.

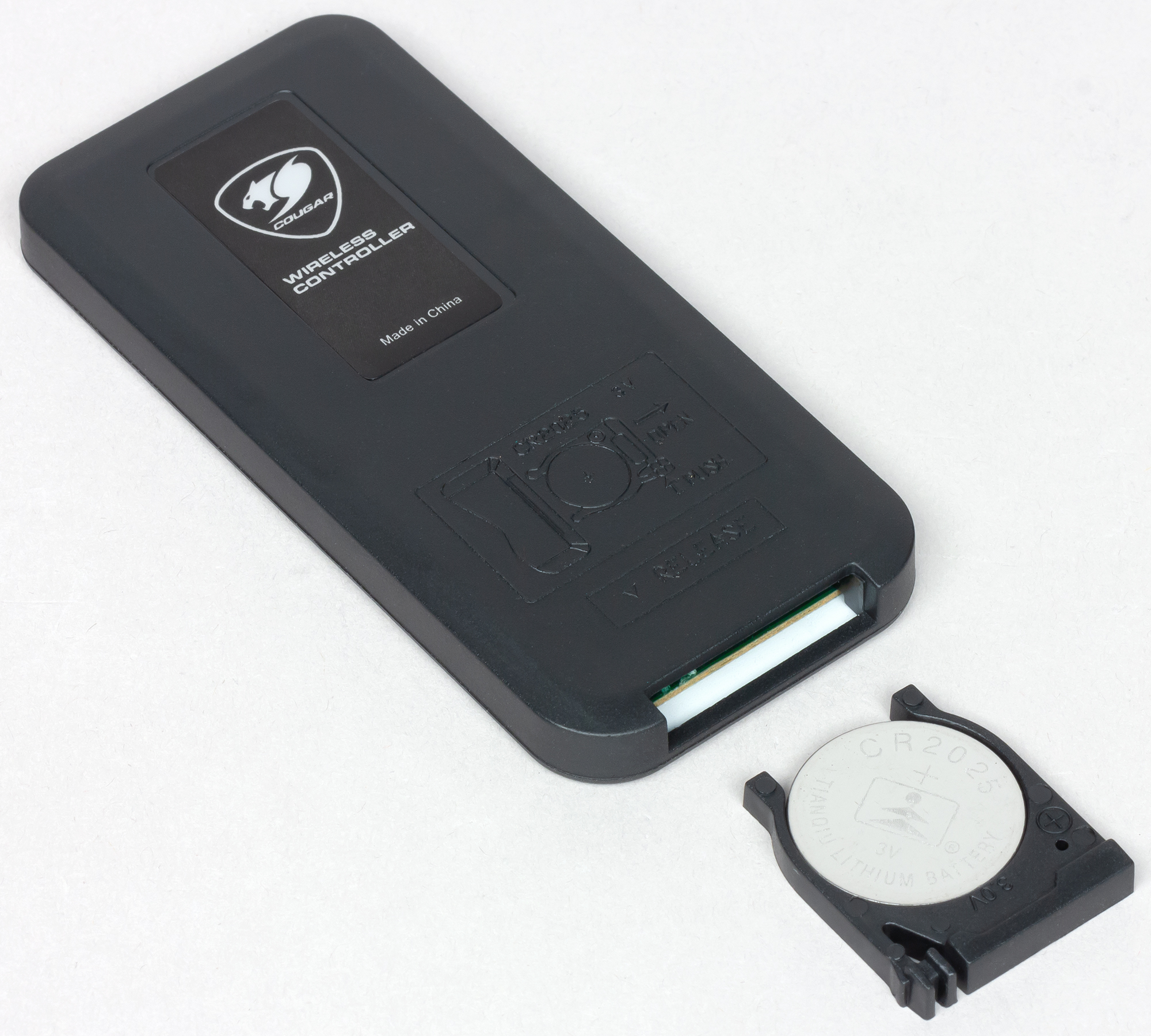

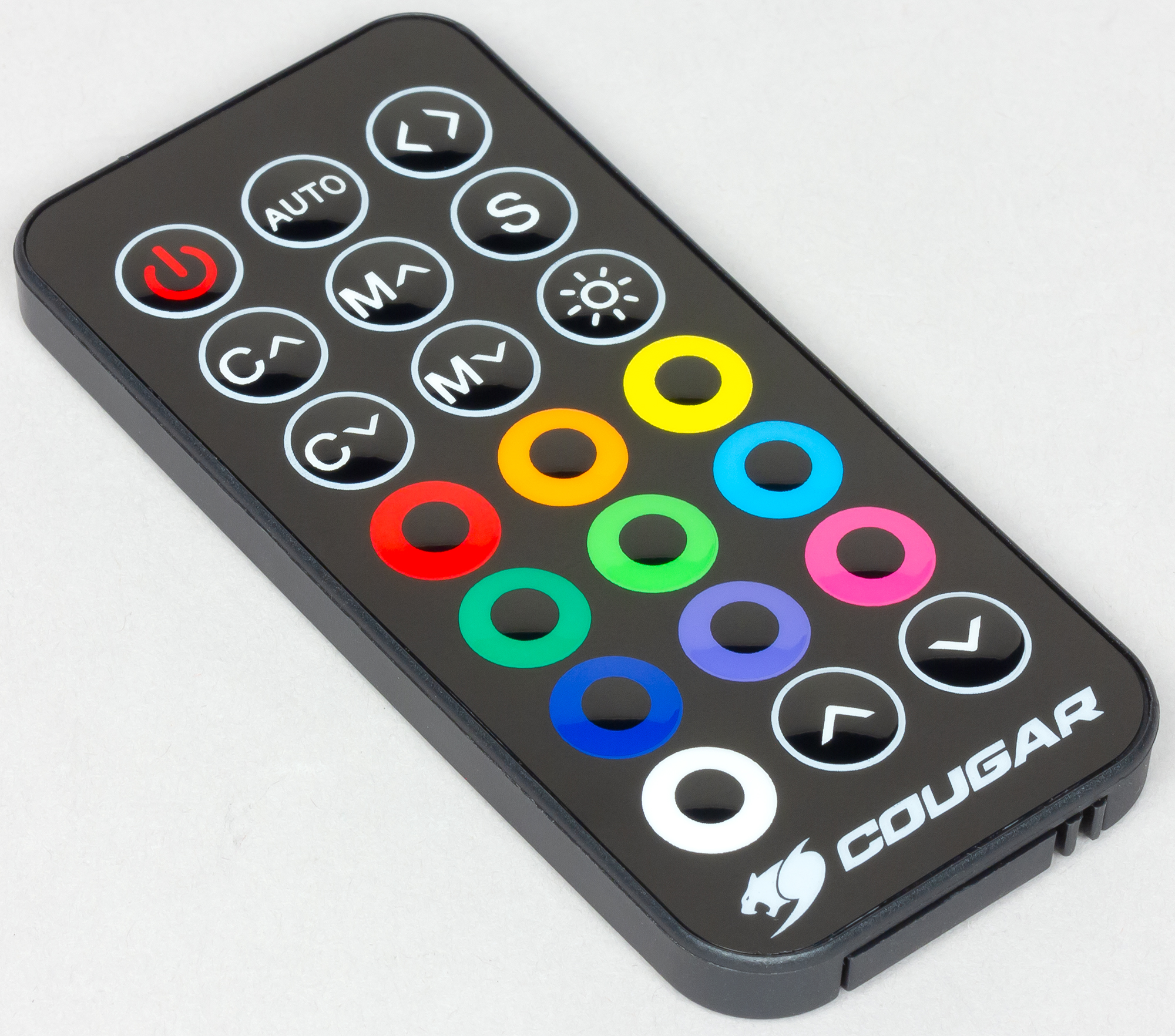

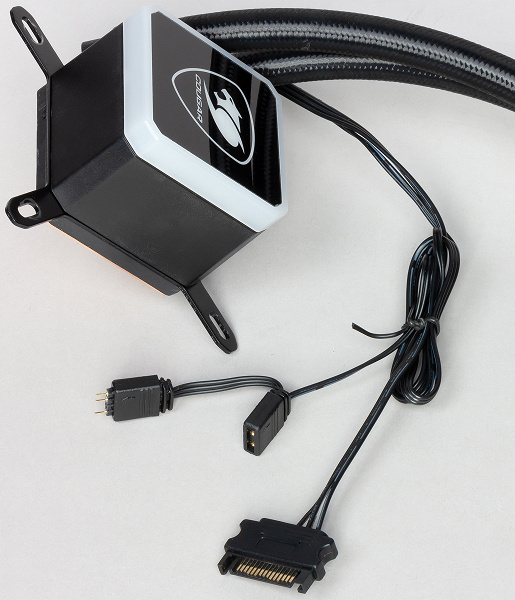

В плане корпус помпы — квадрат со стесанными закругленными углами с расстоянием между сторонами примерно 60 мм. Высота помпы 49 мм. Длина кабеля питания от помпы 50,5 см, а длина кабеля подсветки 47 см до первого разъема и еще 3,8 см до второго. Под крышкой помпы находятся несколько адресуемых многоцветных светодиодов (ARGB), управляемых от встроенного в помпу контроллера или извне по трехпроводному интерфейсу. В первом случае пользователь может управлять подсветкой с помощью радиочастотного пульта ДУ.

То как работает подсветка в режиме по умолчанию демонстрирует видеоролик ниже:

Некоторые режимы подсветки в случае управления с пульта:

Шланги упругие, но относительно гибкие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 12,5 мм. Длина шлангов по гибкой части 37 см (относительно длинные). Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы.

Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 275×119×27 мм. Максимальная толщина радиатора с закрепленными вентиляторами составляет 55 мм. Система в сборе с крепежом под LGA 2011 имеет массу 1095 г.

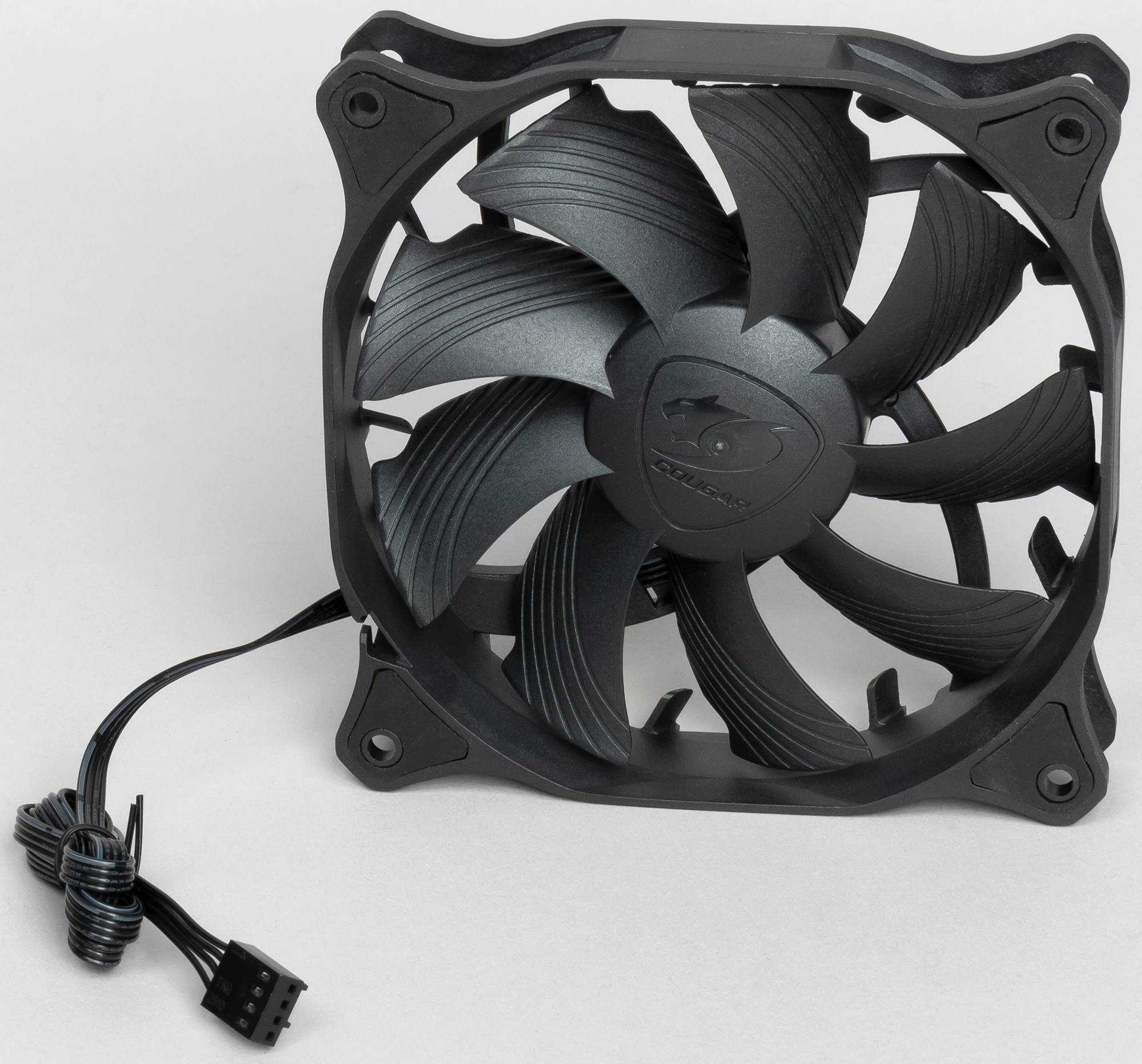

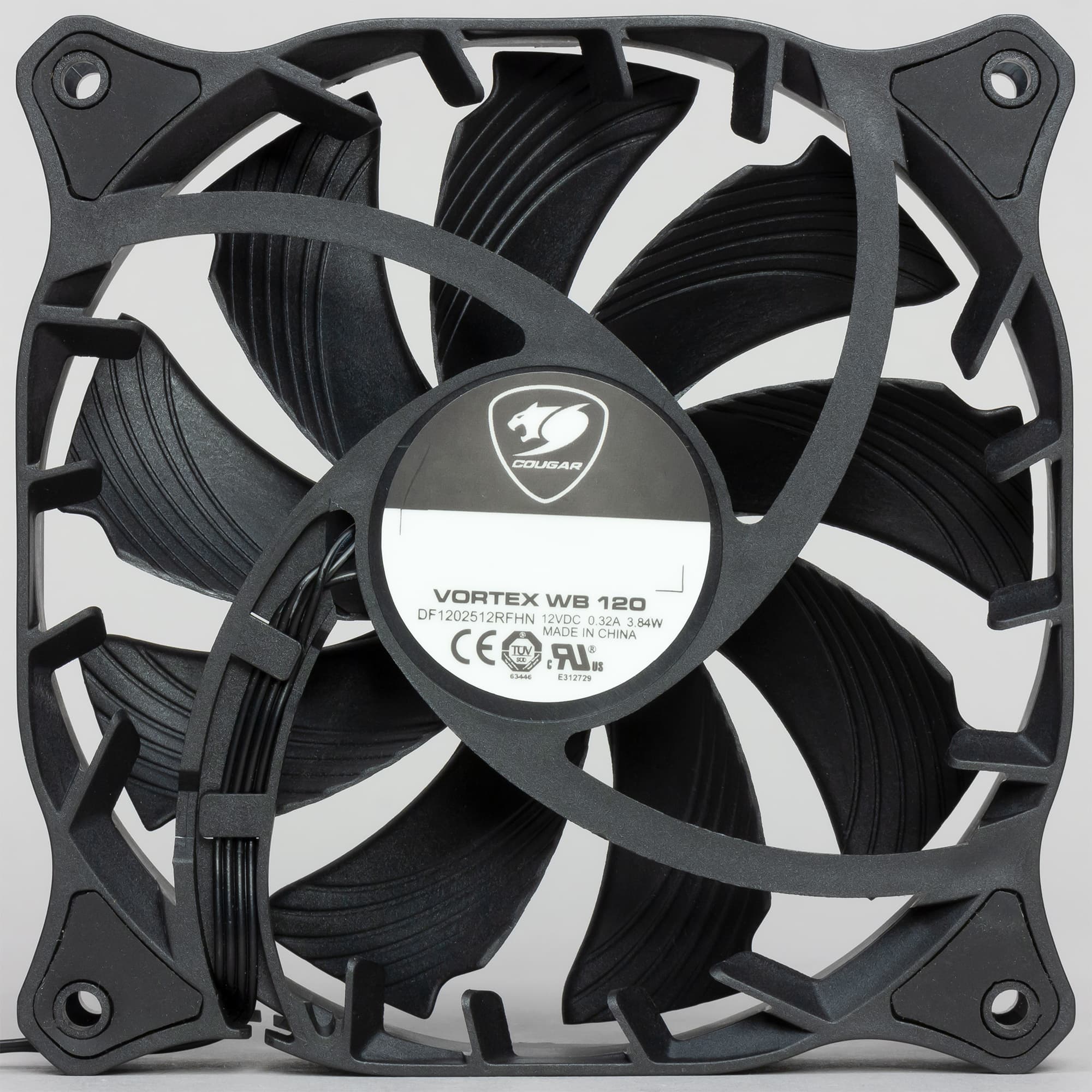

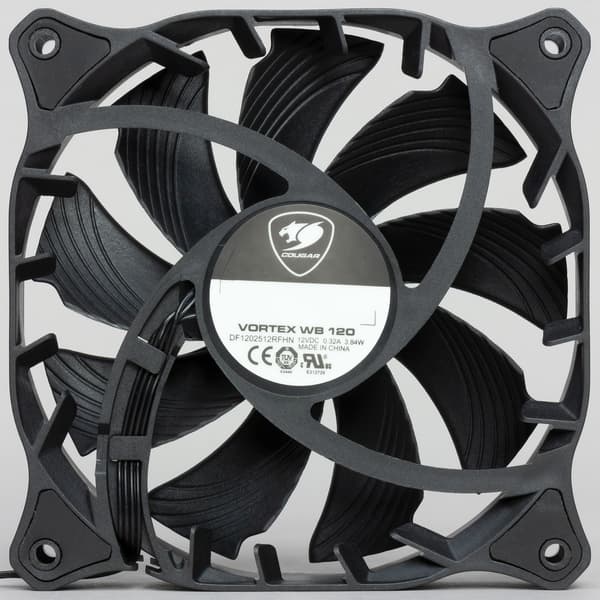

Типоразмер комплектных вентиляторов 120 мм. На проушины рамки вентилятора наклеены накладки из резины. Эти упругие элементы по идее должны снижать шум от вибрации, но на практике ничего этого не будет, так как масса вентилятора и жесткость виброгасящих элементов позволяют обоснованно предположить, что из-за высокой резонансной частоты эта система в любом случае не будет иметь сколь либо значимых антивибрационных свойств. К тому же крепежные винты упираются в саму рамку вентилятора, эти жесткие связи вообще исключают какую-либо виброразвязку даже в теории. Но хотя бы исключен вариант дребезга из-за неплотного прилегания.

Вентилятор имеет четырехконтактный разъем (общий, питание, датчик вращения и управление ШИМ) на конце кабеля. Длина кабеля питания вентилятора составляет всего 60 см. С учетом длины разветвителя (два хвоста по 19,5 см) этого должно хватить.

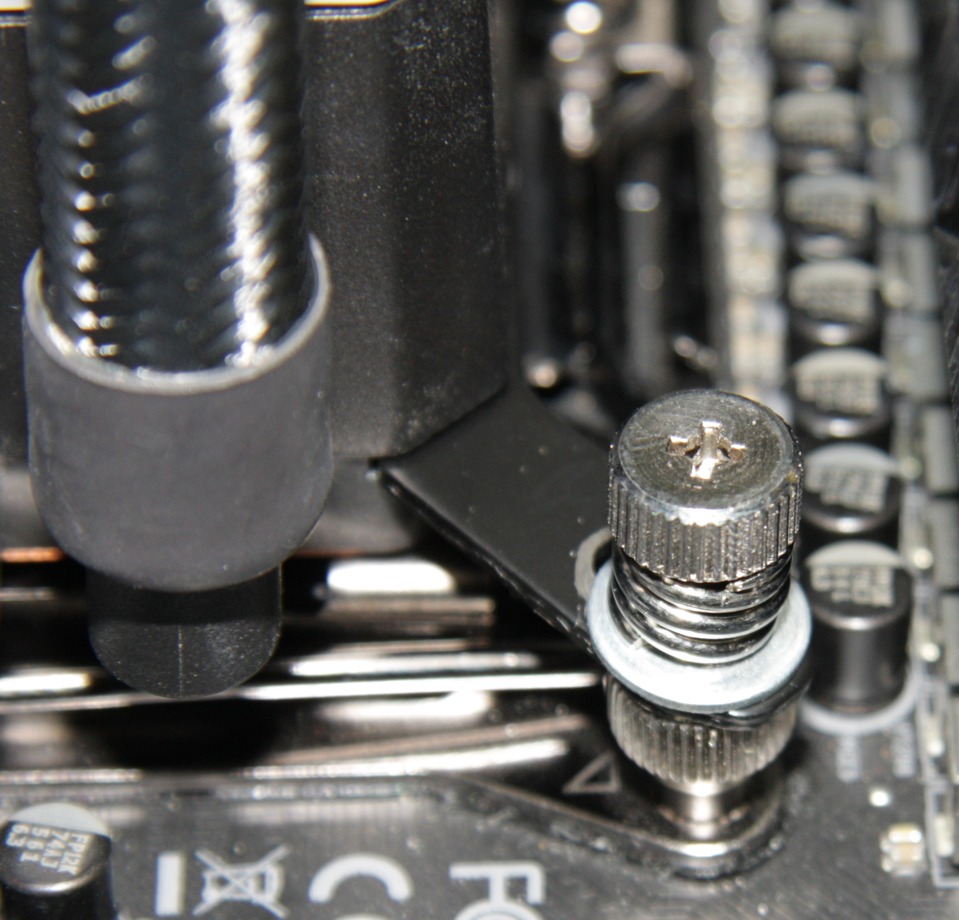

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое покрытие (винты, гайки стойки) или черное полуматовое лакокрасочное покрытие (рамки, винты с проушиной). Крепежные рамки просто вставляются в пазы на помпе, это очень удобно, но нужно следить, чтобы при закреплении водоблока на процессоре, водоблок не сместился в сторону. Рамка на обратную сторону системной платы изготовлена из стали толщиной 2 мм и усилена элементами жесткости. Это снижает вероятность деформации системной платы. Во время тестов выяснилось, что при закручивании и особенно при откручивании гаек с пружиной, пружина цепляется за паз в крепежной рамке. Ситуацию исправляют подложенные широкие шайбы с отверстием 4 мм, как на фотографии ниже, но где их взять – забота самого пользователя.

На систему Cougar Aqua 240 установлена гарантия в 2 года.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей образца 2020 года». Для теста под нагрузкой использовалась программа powerMax (AVX), все ядра процессора Intel Core i9-7980XE работали на фиксированной частоте 3,2 ГГц (множитель 32). Потребление процессора при замерах по дополнительному разъему 12 В на материнской плате под нагрузкой меняется от 266 Вт при 56 °C температуры процессора до 285 Вт при 90 °C.

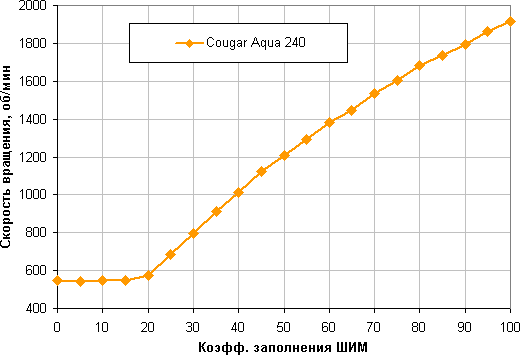

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Отличный результат — почти линейный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%, диапазон регулировки скорости вращения достаточно широкий. При снижении коэффициента заполнения (КЗ) до 0 вентиляторы не останавливаются. Это может иметь значение, если пользователь хочет создать гибридную систему охлаждения, которая при низкой нагрузке работает полностью или частично в пассивном режиме.

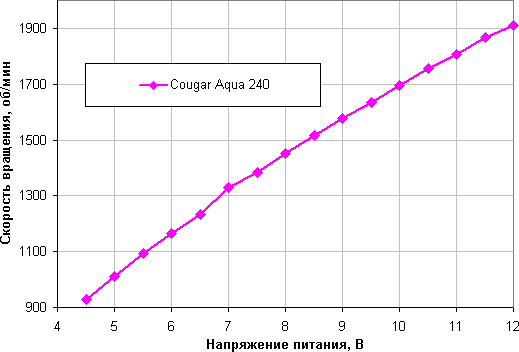

Регулировка с помощью напряжения имеет не такой широкий диапазон изменения скорости вращения. Вентиляторы останавливаются при снижении напряжения до 4,2 В и запускаются от 4,3 В. В случае необходимости вентиляторы допустимо подключать к 5 В.

Отслеживать скорость вращения помпы возможности нет, так как сигнал от датчика вращения не выведен. Это, конечно, не очень хорошо,так как затрудняет мониторинг работы системы и поиск возможных неисправностей. Судя по звукам, помпа останавливается при снижении напряжения до 3,4 В и запускается от 4,3 В. Получается, что в случае необходимости помпу и вентиляторы допустимо подключать к 5 В.

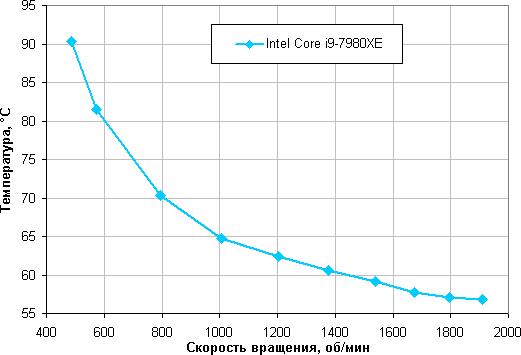

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

Формально в этом тесте наш процессор Intel Core i9-7980XE при 24 градусах окружающего воздуха не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ. Можно даже понизить напряжение питания вентиляторов до 10 В (первая точка), но температура при КЗ = 20% и 10 В уже близка к критической.

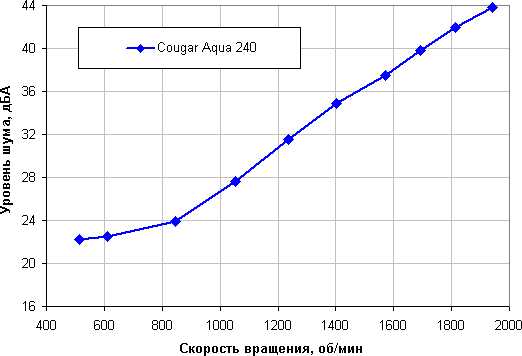

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 16,6 дБА (условное значение, которое показывает шумомер).

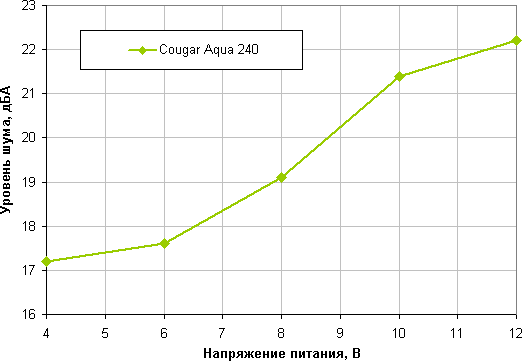

Уровень шума только от помпы относительно высокий, он равен примерно 22 дБА. Приведем зависимость уровня шума только помпы от напряжения.

При желании в случае не очень большой нагрузки шум от системы можно немного снизить, снизив напряжение питания помпы, например, до 8 В.

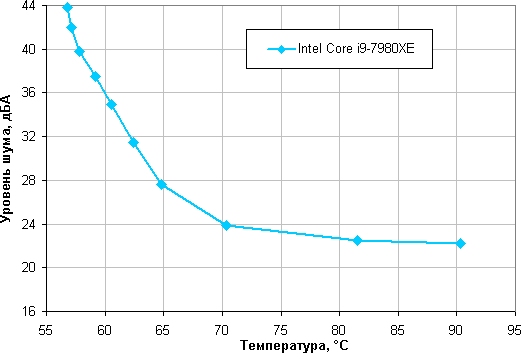

Построение зависимости уровня шума от температуры процессора при полной загрузке

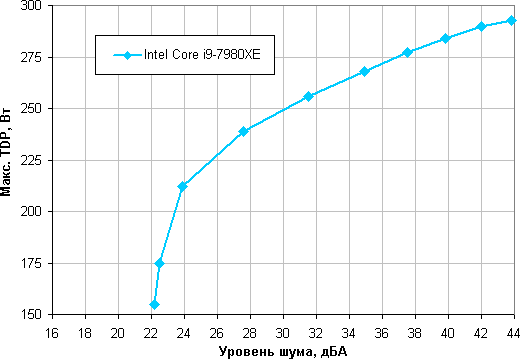

Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами системы охлаждения, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума (подробности описаны в методике):

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессора, соответствующую этому уровню. Это порядка 220 Вт для процессора Intel Core i9-7980XE. Если не обращать внимания на уровень шума, то пределы мощности можно увеличить где-то до 290 Вт. Еще раз уточним: это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, а при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают.

По данной ссылке можно рассчитать пределы мощности для других граничных условий (температуры воздуха и максимальной температуры процессора) и сравнить эту систему с несколькими другими кулерами, протестированными по такой же методике (список пополняется).

Выводы

На основе системы жидкостного охлаждения Cougar Aqua 240 можно создать условно бесшумный компьютер (уровень шума 25 дБА и ниже), оснащенный процессором типа Intel Core i9-7980XE (Intel LGA2066, Skylake-X (HCC)), если потребление процессора под максимальной нагрузкой не будет превышать 220 Вт, а температура внутри корпуса не повысится выше 44 °C. При снижении температуры охлаждающего воздуха и/или менее жестких требованиях к уровню шума пределы мощности можно существенно увеличить. Любители моддинга оценят многоцветную и многозонную подсветку помпы, которой можно управлять с помощью РЧ-пульта ДУ или с помощью внешнего контроллера/системной платы, используя стандартное трехконтактное подключение для адресуемой подсветки. Отметим хорошее качество изготовления, оплетку шлангов (как минимум помогающую сохранить единый стиль оформления внутренностей компьютера), довольно длинные шланги, подключение помпы к разъему питания SATA, прочную рамку на обратную сторону системной платы. К недостаткам отнесем отсутствие возможности отслеживать скорость вращения помпы и цепляющиеся за рамку пружины на гайках. Второе можно исправить, подложив под пружины шайбы.
