Перед сами обзором снова надо отметить, что здесь информация только по возможностям той или иной материнской платы, ибо если кого интересуют процессоры Intel 12-го поколения, их сравнения с предыдущими и конкурентами от AMD, то ищите материалы на нашем сайте в разделе процессоров.
Сегодня у нас побывала по сути самая младшая представительница (если можно так назвать) из семейства Prime от Asus на системном чипсете Intel B660 стоимостью около 10 тысяч рублей. Да, продукта под брендом Asus на B660 дешевле не бывает на сегодняшний день. Разумеется, есть материнки с LGA1700 по более низкой цене, но там уже чипсеты еще дешевле и проще и урезаннее, нежели B660.
Кстати, давайте снова глянем на основные отличия чипсетов B660, H670 и Z690.
| Особенности | B660 | H670 | Z690 |
|---|---|---|---|
| Совместимость с процессорами Intel | 12th Gen Core | 12th Gen Core | 12th Gen Core |
| Версия PCIe (процессор) | 4.0 & 5.0 | 4.0 & 5.0 | 4.0 & 5.0 |
| Количество линий PCIe (процессор) | 20 | 20 | 20 |
| Версия PCIe (чипсет) | 3.0 & 4.0 | 3.0 & 4.0 | 3.0 & 4.0 |
| Количество линий PCIe (чипсет) | 14 (6 x 4.0 & 8 x 3.0) | 24 (12 x 4.0 & 12 x 3.0) | 28 (12 x 4.0 & 16 x 3.0) |
| Версия DMI | 4.0 | 4.0 | 4.0 |
| Количество линий DMI | x4 | x8 | x8 |
| Поколение ОЗУ | DDR4 & DDR5 | DDR4 & DDR5 | DDR4 & DDR5 |
| Количество каналов ОЗУ | 2 | 2 | 2 |
| Максимальное количество слотов ОЗУ | 4 | 4 | 4 |
| Максимальный объем ОЗУ | 128 ГБ | 128 ГБ | 128 ГБ |
| Количество портов SATA 6.0 Gb/s до | 4 | 8 | 8 |
| Порты USB 3.2 Gen 2x2 (20Gbps) до | 2 | 2 | 4 |
| Порты USB 3.2 Gen 2x1 (10Gbps) до | 4 | 4 | 10 |
| Порты USB 3.2 Gen 1x1 (5Gbps) до | 6 | 8 | 10 |
| Порты USB 2.0 до | 12 | 14 | 14 |
| Встроенная поддержка Wi-Fi | Wi-Fi 6E | Wi-Fi 6E | Wi-Fi 6E |
| Возможность разгона по частоте шины | Нет | Нет | Да |
Основные моменты и отличия B660:
- связь между чипсетом и процессором по DMI урезана в 2 раза, очевиден искусственно сделанный шаг маркетологами от Intel;
- общее количество линий PCIe – 14: 6 линий PCIe 4.0 и 8 линий PCIe 3.0, это означает урезанность в 2 раза в сравнении с Z690;
- наличие 4х портов SATA идет в дополнении к 14 линиям PCIe, когда как в 28 линий у Z690 4 порта SATA уже входят;
- поддержка до 2х интегрированных USB 3.2 Gen2x2 (до 20 Gb/s) портов (правда каждый из них требует поддержки со стороны двух USB 3.2 Gen2), до 4х USB 3.2 Gen2 (10 Gb/s) и 6 USB 3.2 Gen1 (5 Gb/s). В целом высокоскоростных портов (High Speed In Out, HSIO) получилось 24.
- поддержка до 12 USB 2.0.
12е поколение процессоров добавляет к этому набору еще 20 линий PCIe, при этом 16 линий (расходуемые на слоты PCIe x16) версии PCIe 5.0, оставшиеся 4 линии PCIe 4.0 идут на М.2 слот. Процессоры 12ххх умеют поддерживать как DDR5, так и DDR4, так что производители матплат вольны выпускать продукты как с DDR5, так и с DDR4 слотами. Напомню про процессорный сокет LGA 1700, так что взаимной совместимости с процессорами 11го и 10го поколений нет.
Рассматриваемый сегодня продукт относится к универсальной серии матплат Prime, при этом по сути без каких-либо особых «изюминок»: просто, дешево и сердито.

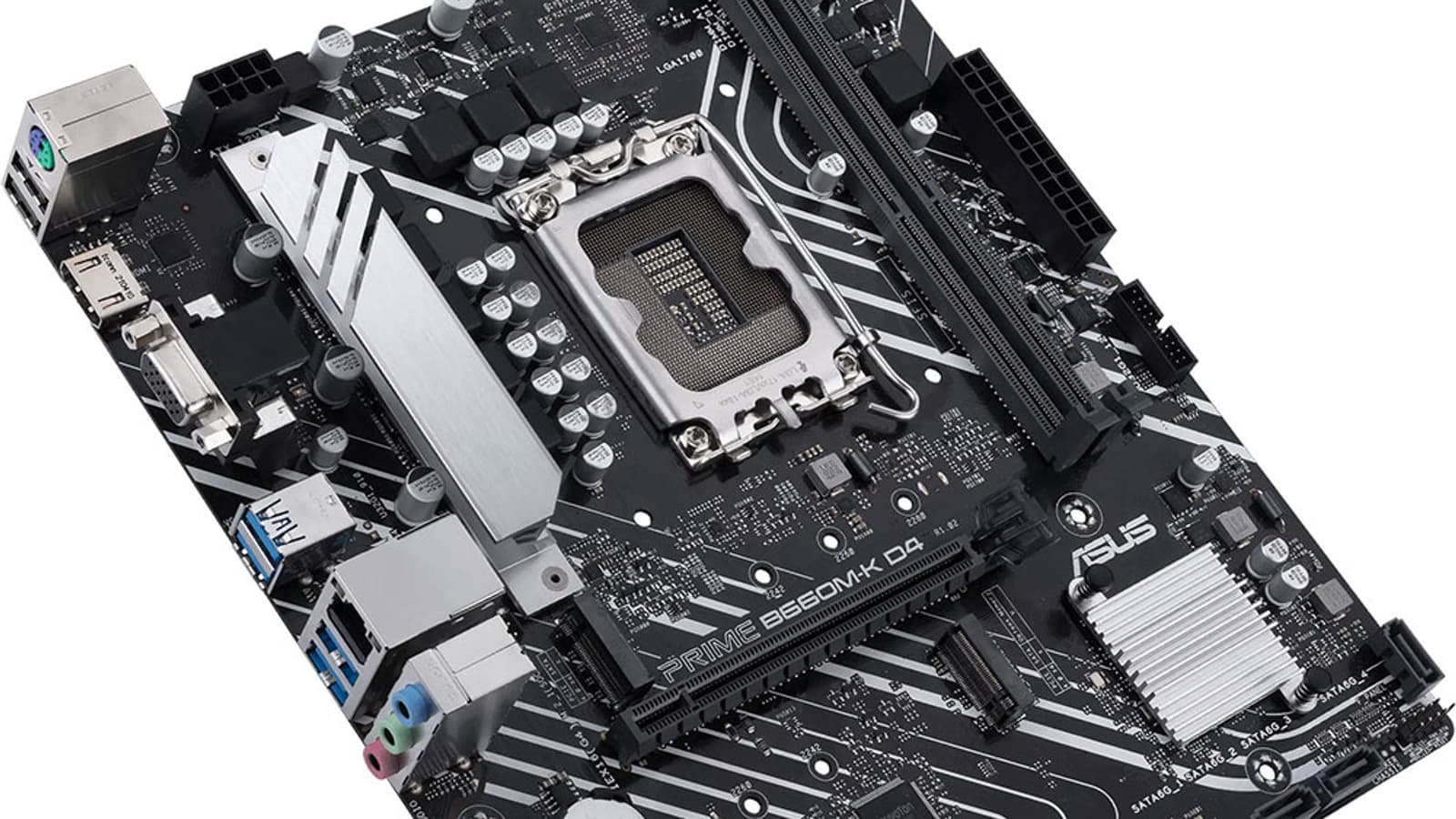

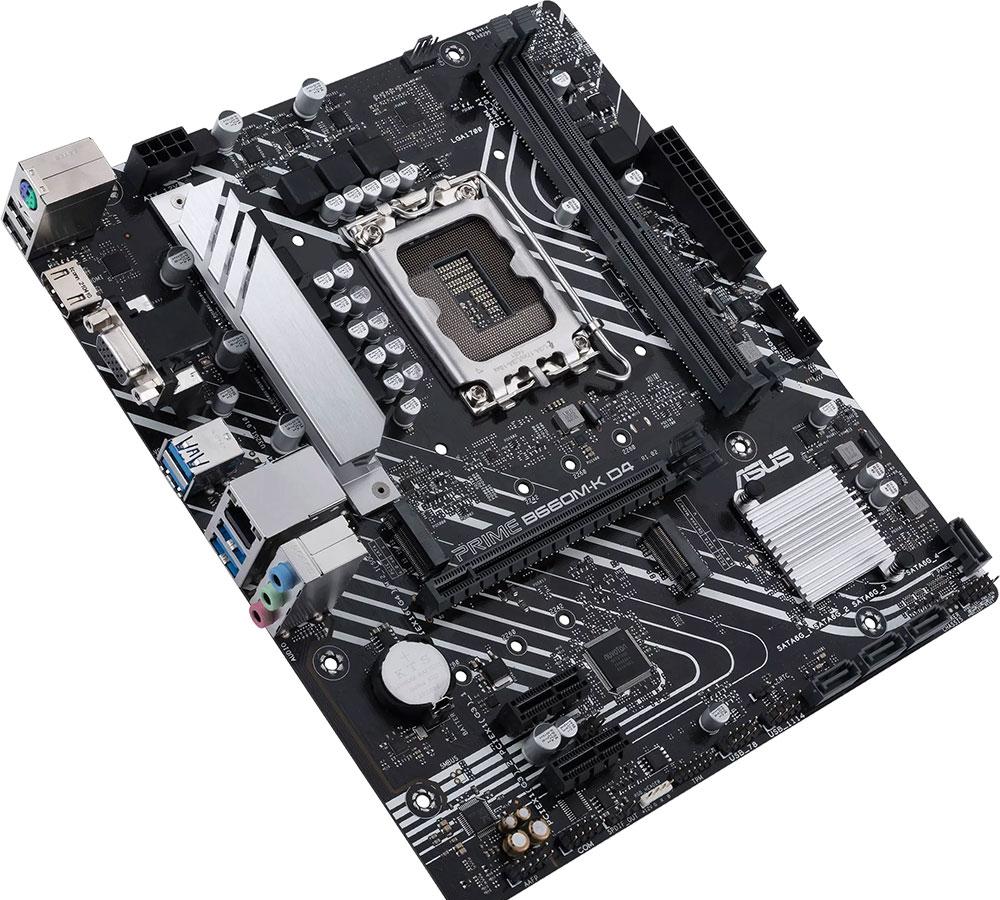

Итак, у нас сегодня Asus Prime B660M-K D4. Снова отмечу, что у компании Asus суффикс D4 в названиях означает поддержку памяти DDR4, что опять-таки очень важно для материнок малобюджетного ценового сегмента из-за пока еще сильной дороговизны DDR5.

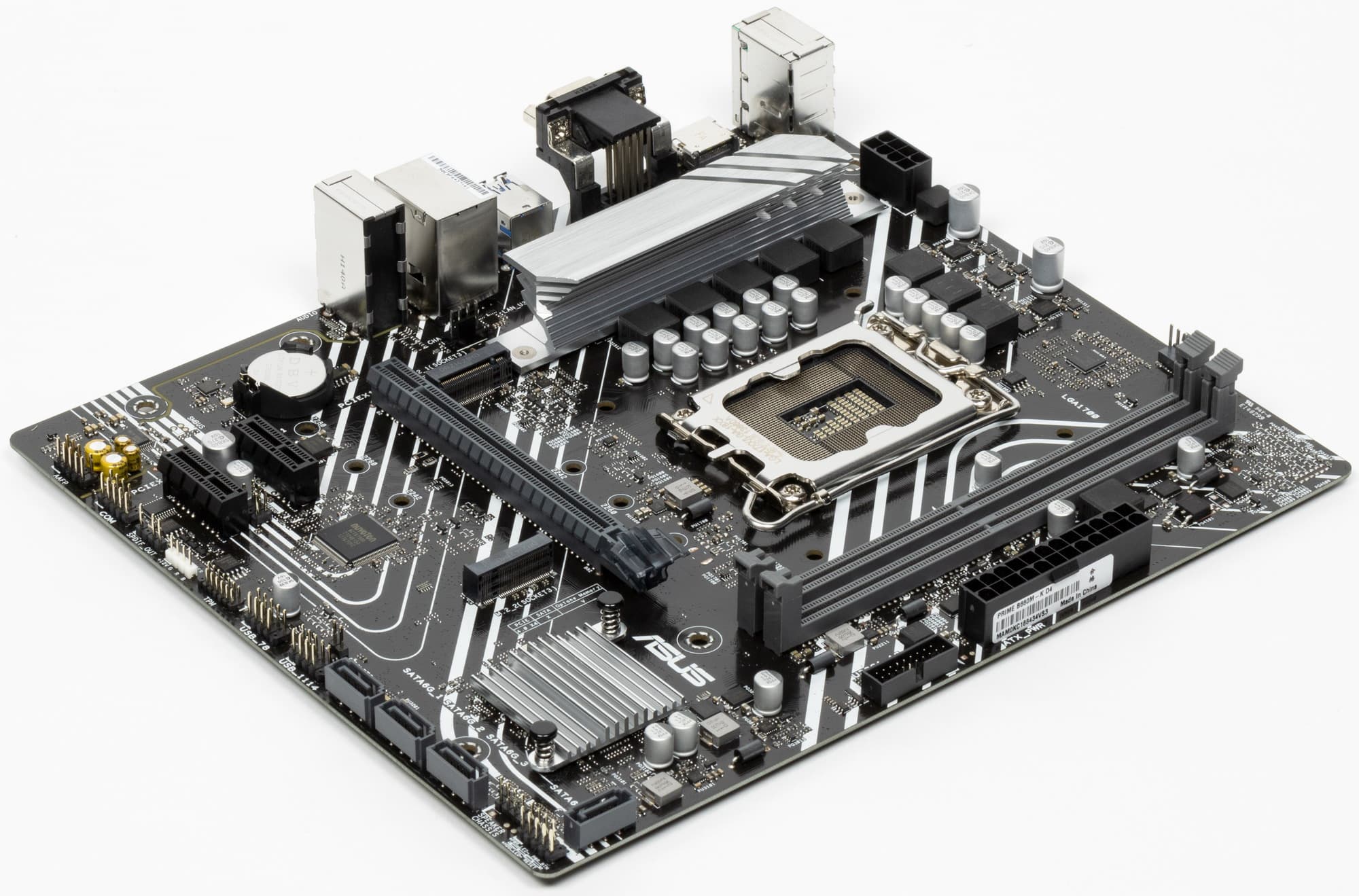

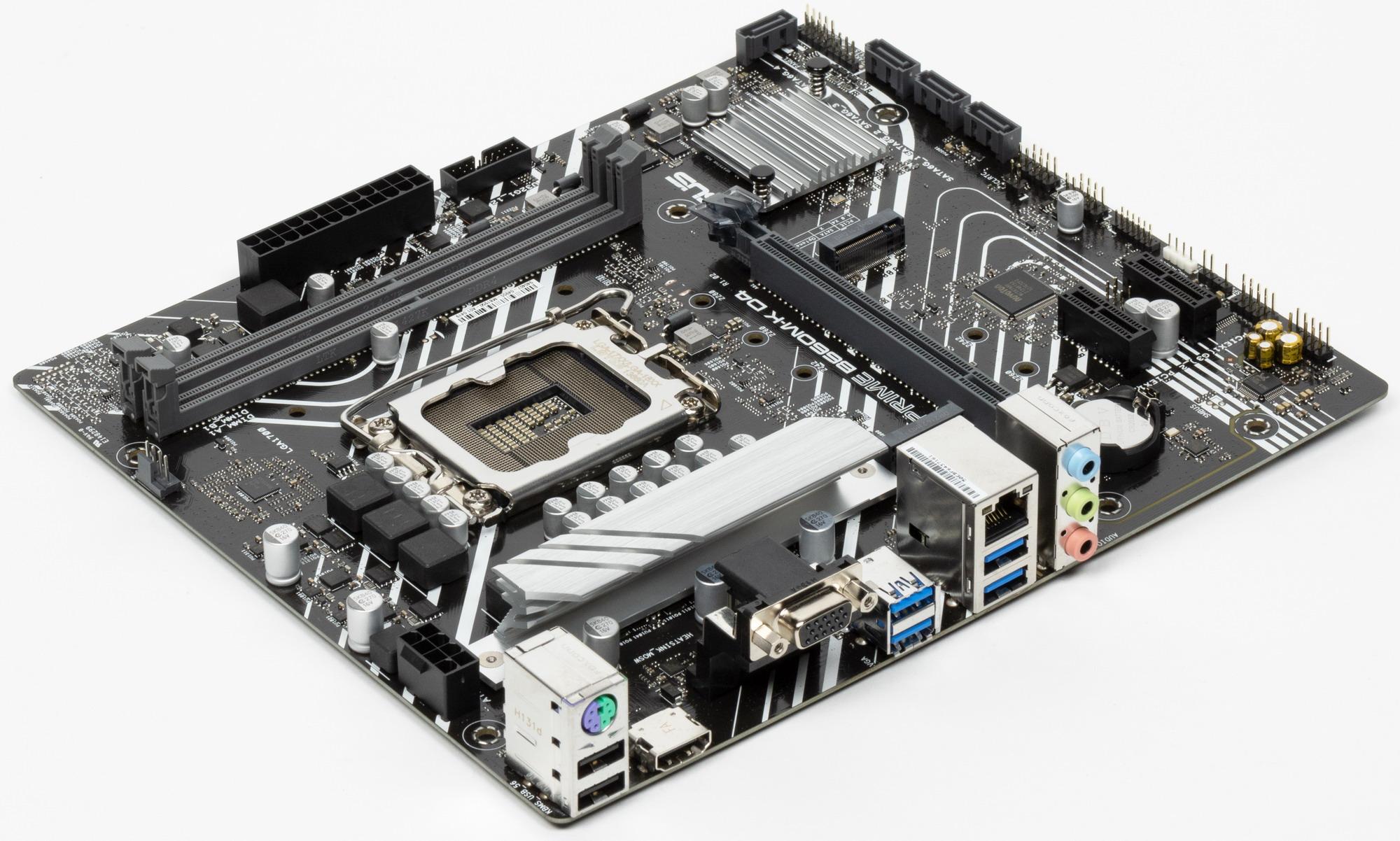

Asus Prime B660M-K D4 поставляется в стандартной коробке фирменного дизайна серии Prime (в серых тонах). Комплект размещен под платой в отдельном отсеке.

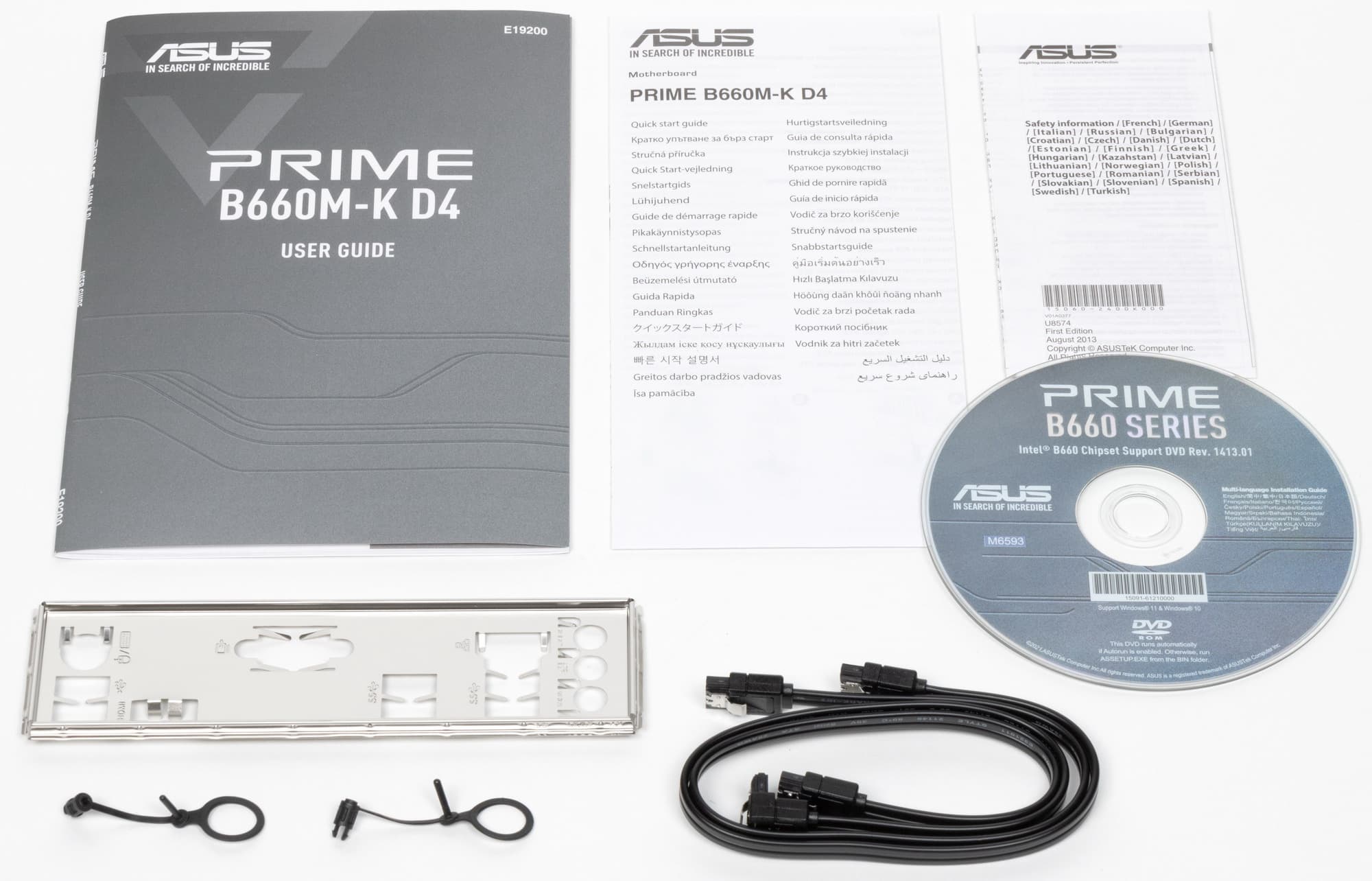

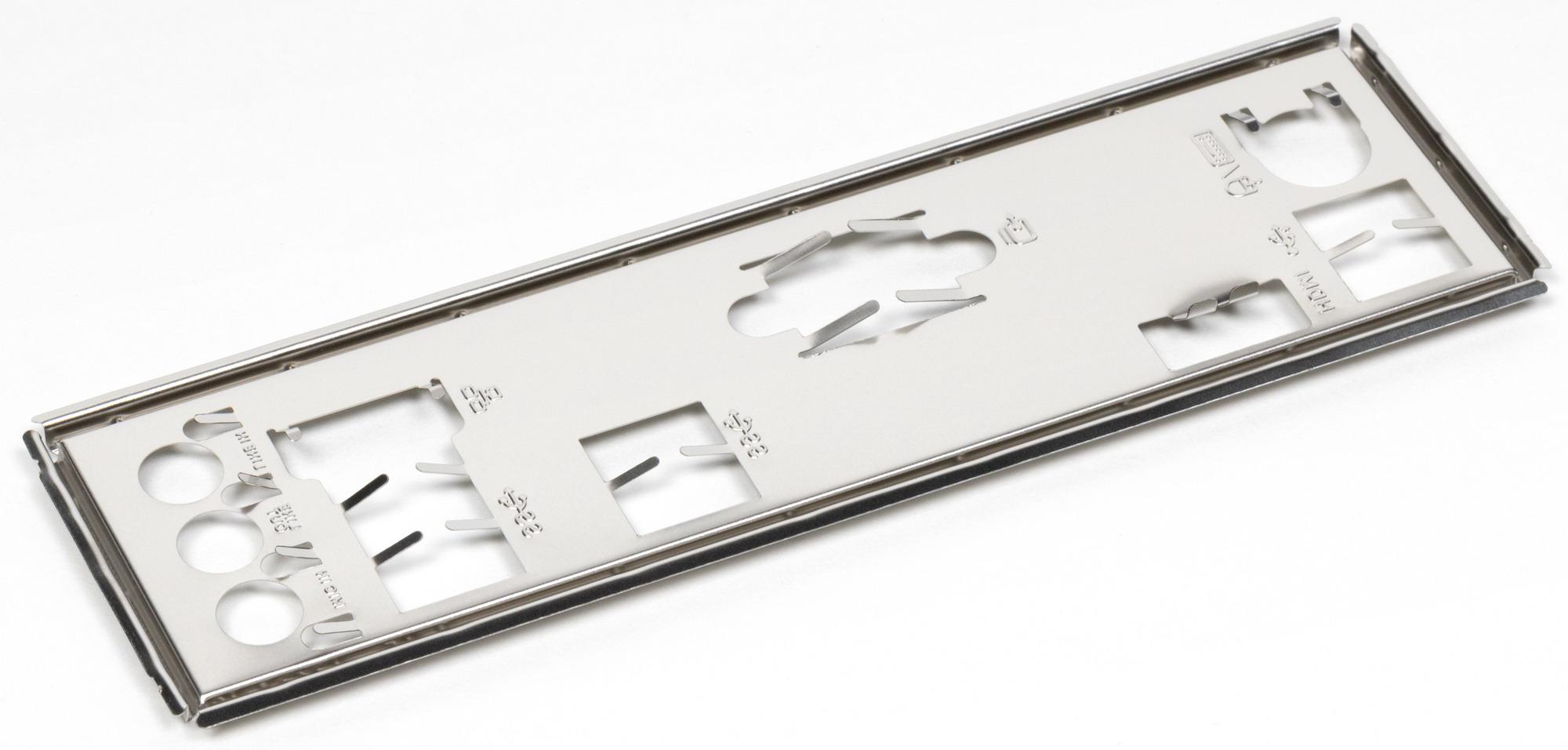

Комплект поставки минимален: кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются накопитель с ПО, «заглушка» на заднюю панель с разъемами и пара универсальных креплений для М.2 накопителей (рассмотрим их позже).
ПО поставляется на накопителе типа CD (не перестану возмущаться подобным фактам!), впрочем за время путешествия платы к покупателю оно все равно успевает устареть, так что придется его обновлять с сайта производителя сразу после покупки.

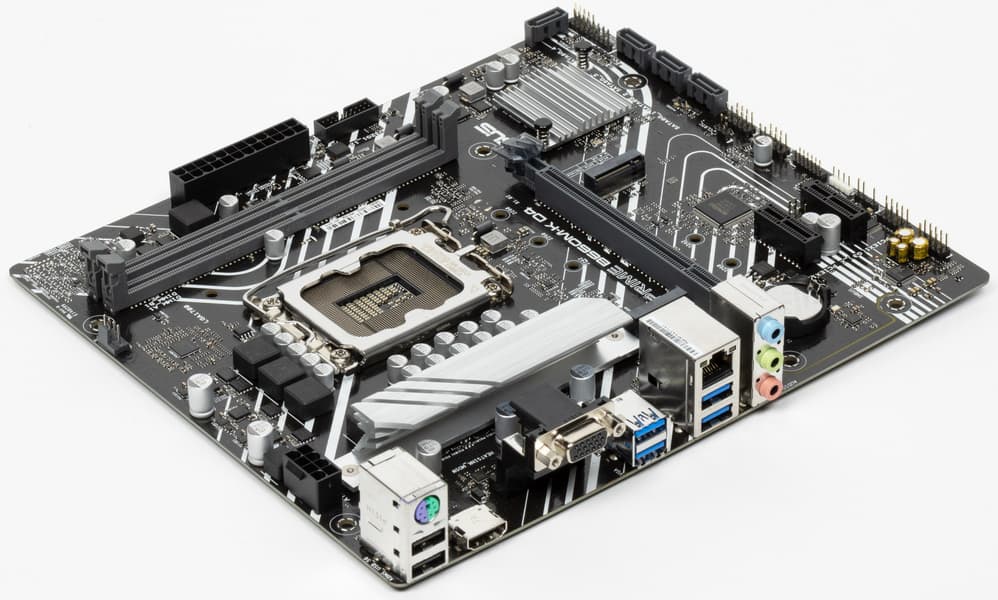

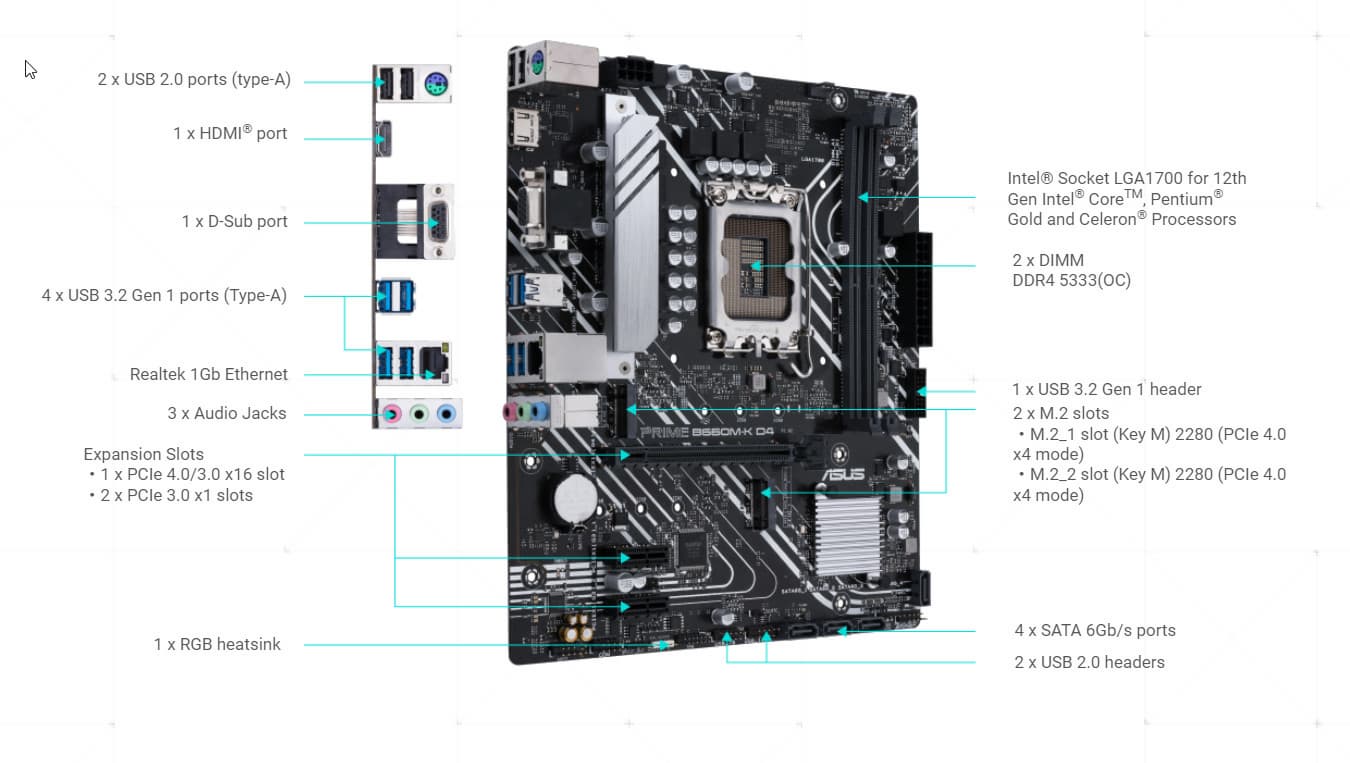

Форм-фактор

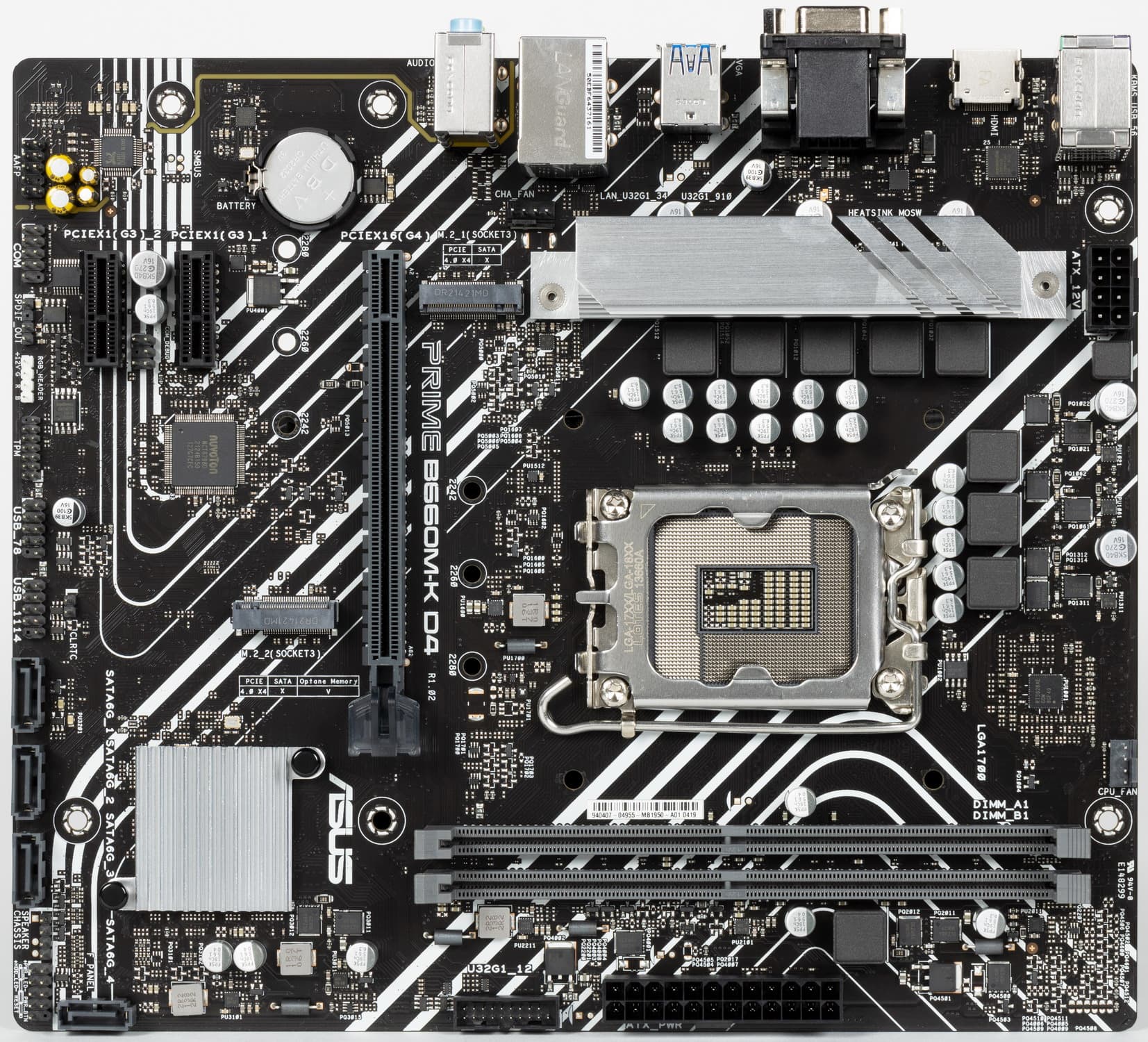

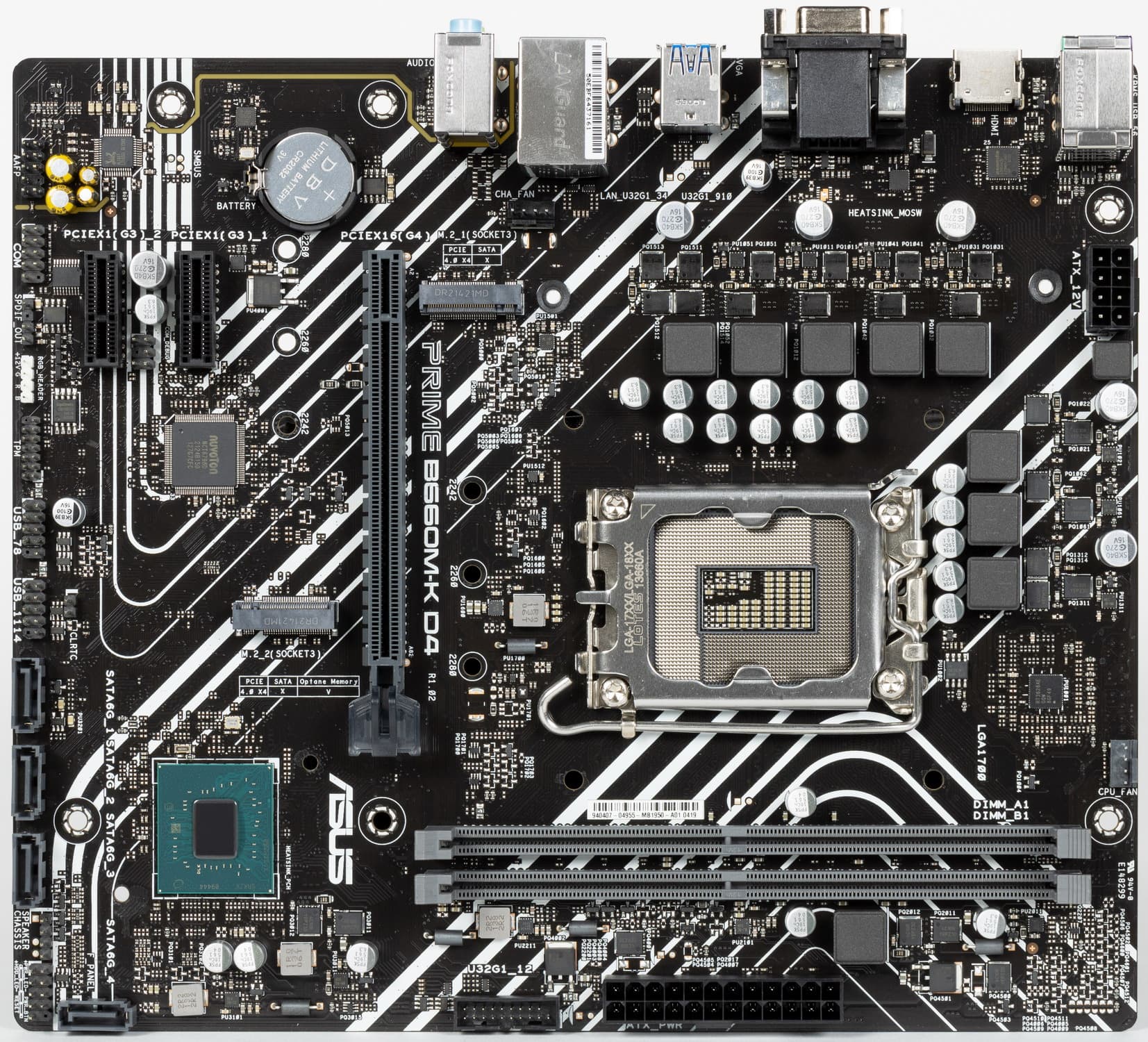

Форм-фактор Mini-ITX имеет размеры 170x170 мм, Micro-ATX до 244×244 мм, ATX до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus Prime B660M-K D4 выполнена в форм-факторе Micro-ATX, имеет размеры 220×244 мм, и на ней имеются 6 монтажных отверстий для установки в корпус.

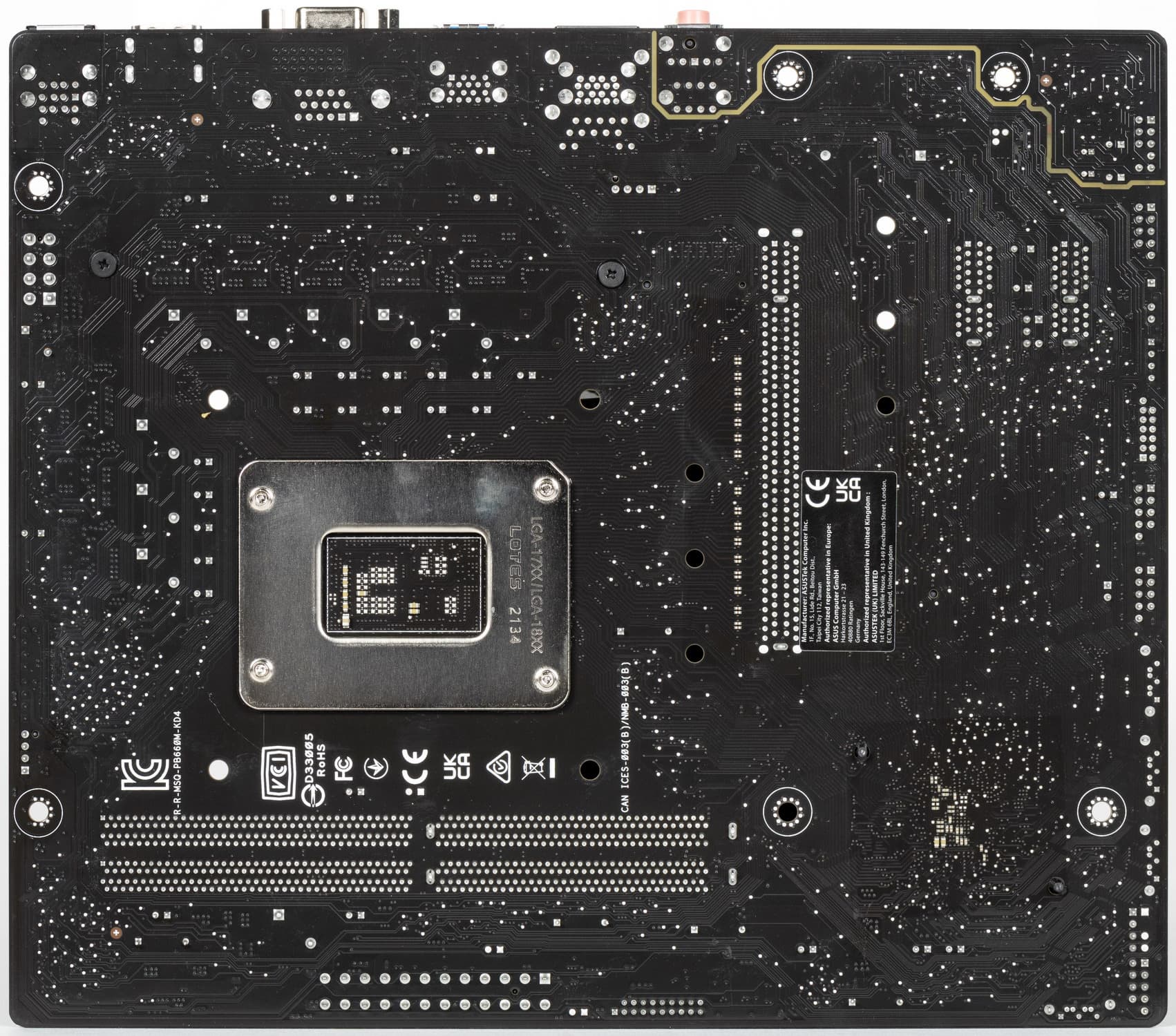

Оборотная сторона — практически пустая. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны.
Защитной пластины (бэкплейта) нет.
Технические характеристики
Традиционная таблица с перечнем функциональных особенностей.
| Поддерживаемые процессоры | Intel Core 12-го поколения |
|---|---|
| Процессорный разъем | LGA 1700 |
| Чипсет | Intel B660 |
| Память | 2 × DDR4, до 5333 МГц (XMP), до 64 ГБ, два канала |
| Аудиоподсистема | 1 × Realtek RTL897 (7.1) |
| Сетевые контроллеры | 1 × Realtek RTL8111 Ethernet 1,0 Гбит/с |
| Слоты расширения | 1 × PCIe 5.0 x16 (режим x16) 2 × PCIe 3.0 x1 |
| Разъемы для накопителей | 4 × SATA 6 Гбит/с (B660) 1 × M.2 (CPU, PCIe 4.0 x4 для устройств формата 2242/2260/2280) 1 × M.2 (B660, PCIe 4.0 x4 для устройств формата 2242/2260/2280) |
| USB-порты | 4 × USB 2.0: 2 внутренних разъема на 4 порта (B660) 2 × USB 2.0: 2 порта Type-A (черные) на задней панели (B660) 4 × USB 3.2 Gen1: 4 порта Type-A (синие) на задней панели (B660) 2 × USB 3.2 Gen1: 1 внутренний разъем на 2 порта (B660) |
| Разъемы на задней панели | 4 × USB 3.2 Gen1 (Type-A) 2 × USB 2.0 (Type-A) 1 × RJ-45 3 аудиоразъема типа миниджек 1 × HDMI out 1 × d-Sub (VGA) out 1 × PS/2 |

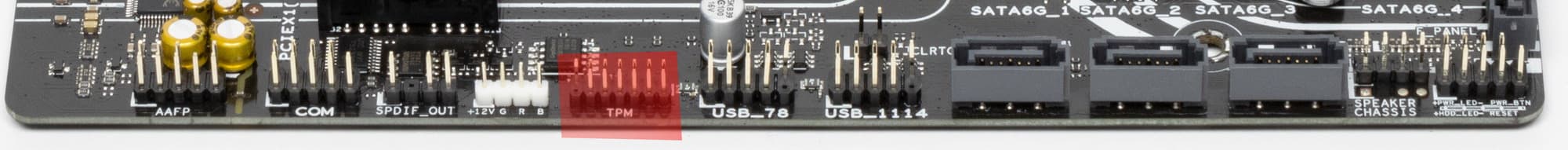

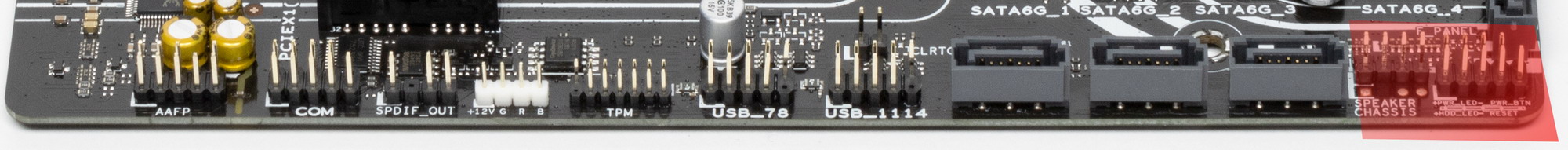

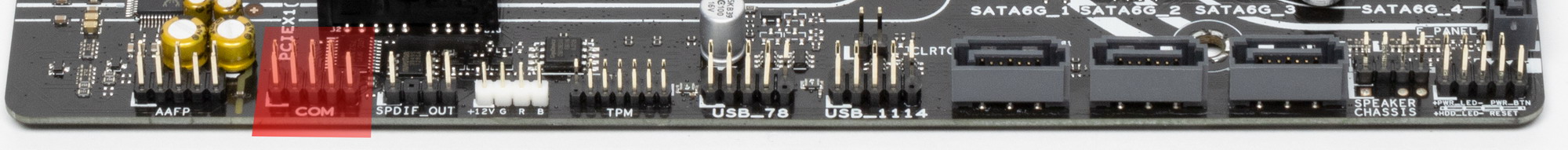

| Прочие внутренние элементы | 24-контактный разъем питания ATX 1 8-контактный разъем питания EPS12V 1 разъем для подключения 2 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 2 разъема для подключения 4-контактных вентиляторов и помп ЖСО 1 разъем для подключения адаптеров подсветки (неадресуемой RGB-ленты) 1 разъем для подключения адаптера управления с передней панели корпуса 1 разъем COM-порта 1 разъем TPM для устройств безопасности 1 разъем S/PDIF |
| Форм-фактор | microATX (220×244 мм) |
| Средняя цена |
Основная функциональность: чипсет, процессор, память

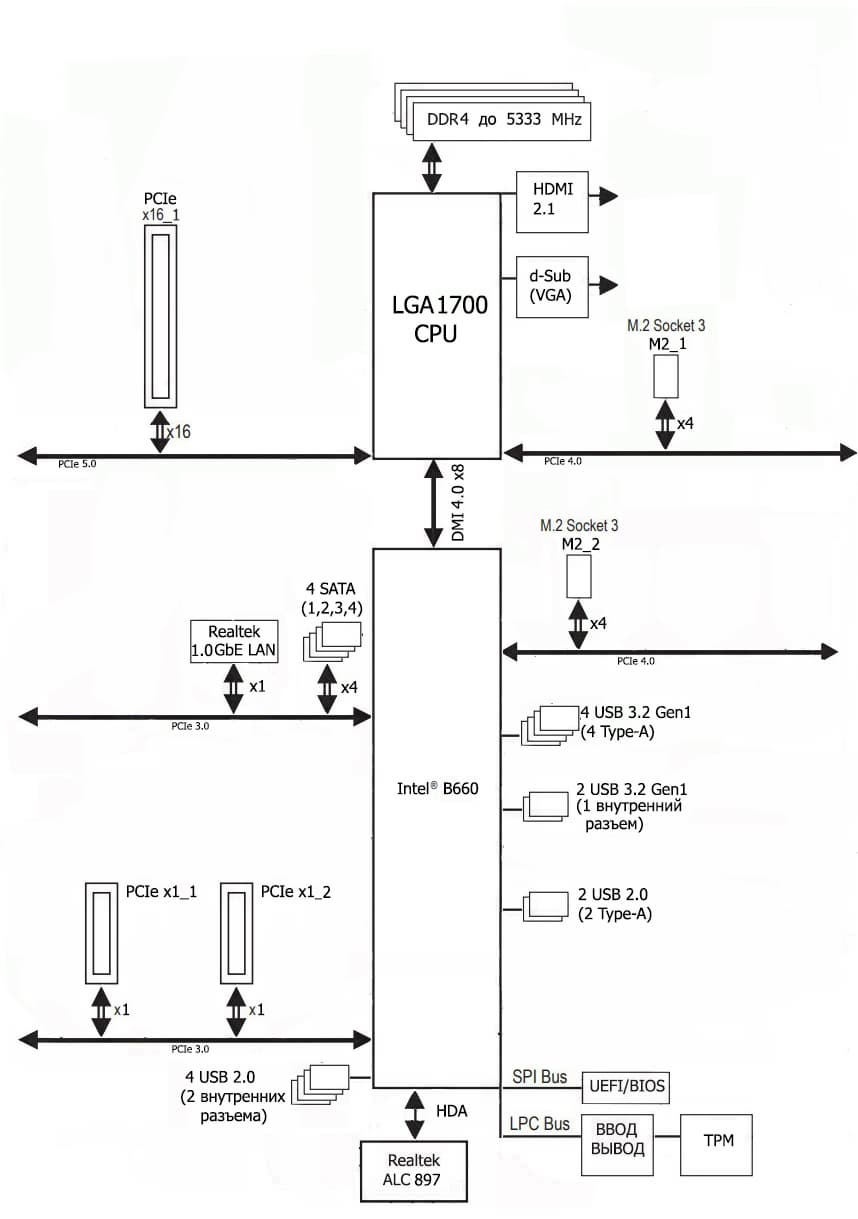

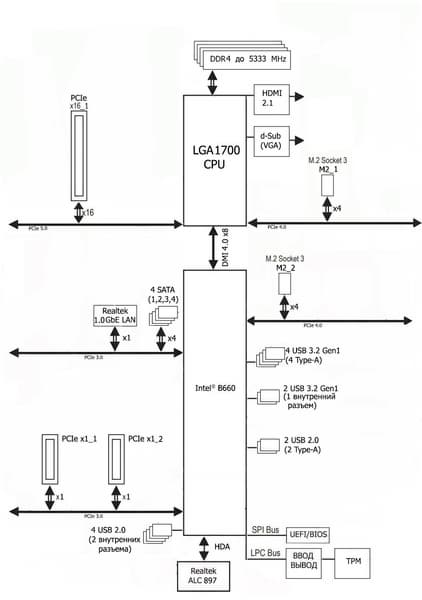

Схема работы связки чипсет+процессор.
Формально имеется поддержка памяти DDR4 до 3200 МГц, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать частоты до 6000 МГц. В частности данная плата поддерживает частоты DDR4 до 5333 МГц.
Процессоры Intel Core 12-го поколения (совместимые с сокетом LGA1700 и поддерживаемые B660/Z690) имеют 20 линий ввода-вывода (16 PCIe 5.0, 4 PCIe 4.0), не имеют USB и SATA портов. При этом взаимодействие с B660 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4 (именно х4!)). Все PCIe линии процессора идут на слоты расширения PCIe и порт М.2. Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии).

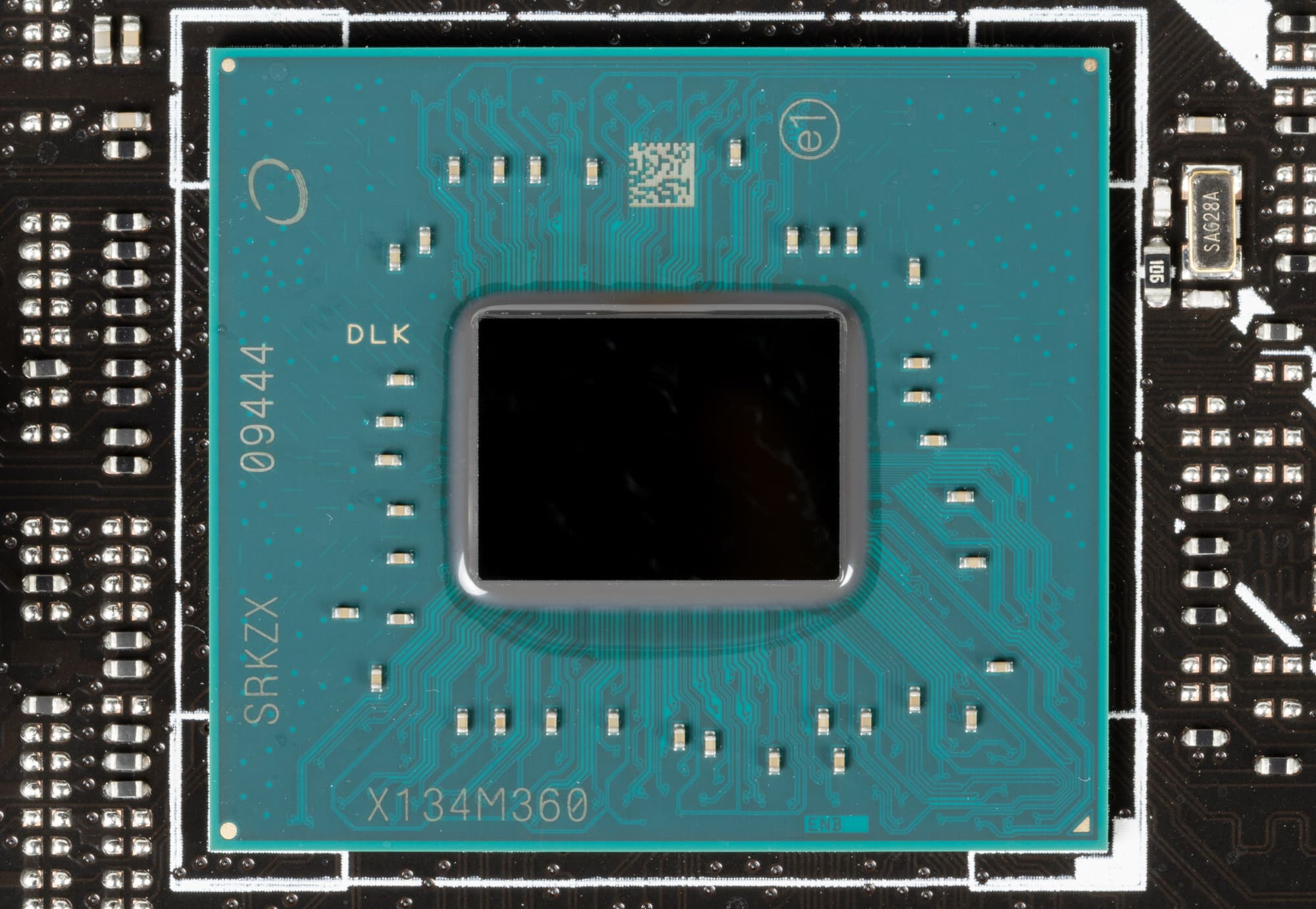

В свою очередь чипсет B660 поддерживает в сумме 24 линий ввода/вывода, которые распределяться могут так:
- до 12 портов USB (из которых до 2 портов USB 3.2 Gen2х2, 4 портов USB 3.2 Gen2, до 6 портов USB 3.2 Gen1, до 12 портов USB 2.0, линии USB 2.0 используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
- до 4 портов SATA 6Гбит/с;
- до 14 линий PCIe (8 версии 3.0 и 6 версии 4.0).

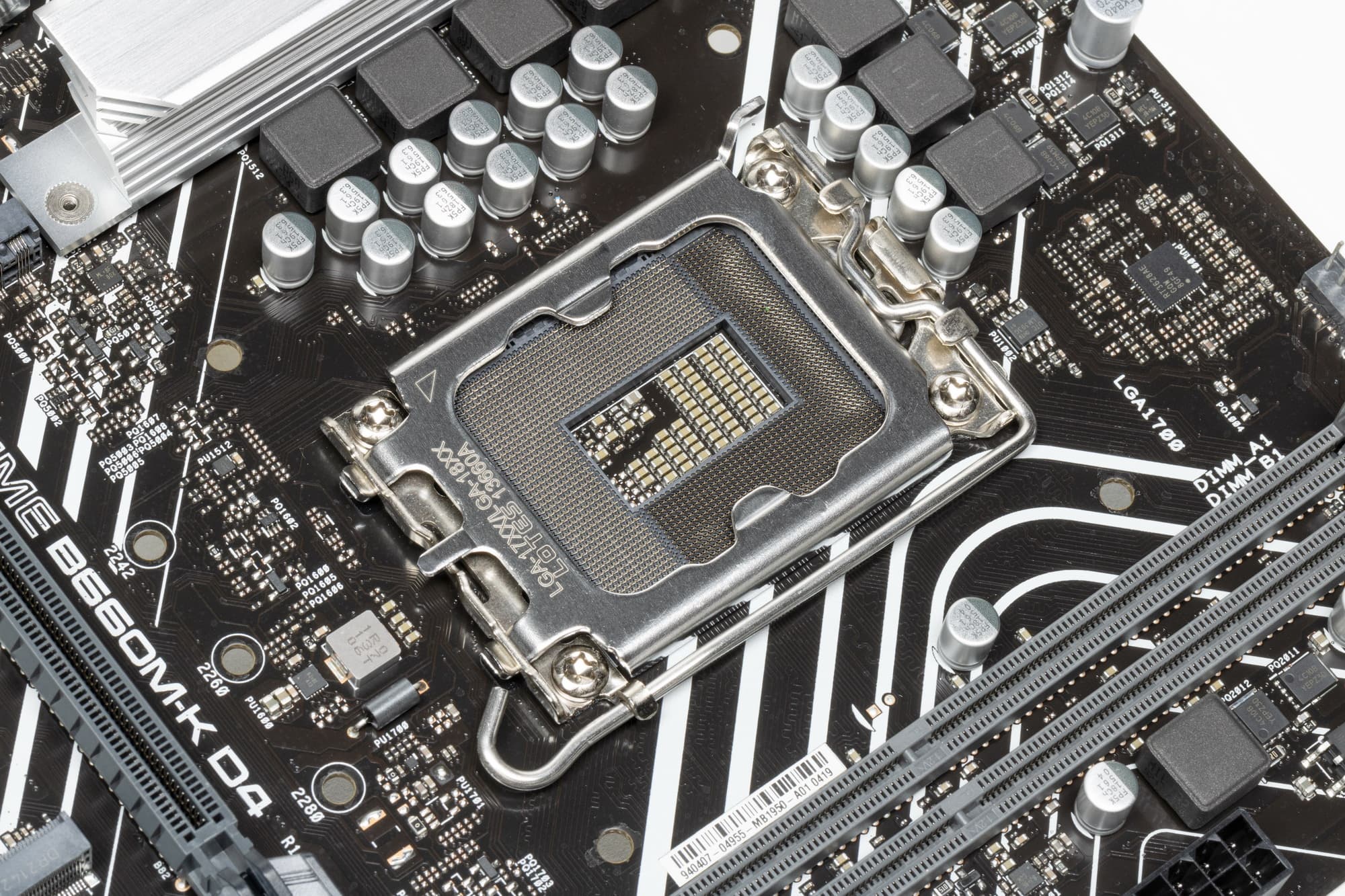

Asus Prime B660M-K D4 поддерживает процессоры Intel Core 12-го поколения, выполненные под разъем (сокет) LGA1700. Официально система крепления систем охлаждения для CPU несовместима с той, что для LGA1151/1200, однако все же ряд старых СО все же сможет быть применим, лишь придется где-то приобретать или заказывать у производителя комплект крепежа под LGA 1700. Дело в в том, что кулеры с жесткой установкой в матплате на фиксированную высоту могут не достать до 12ххх. Подойдут лишь СО с пружинистой посадкой подошвы на процессор.

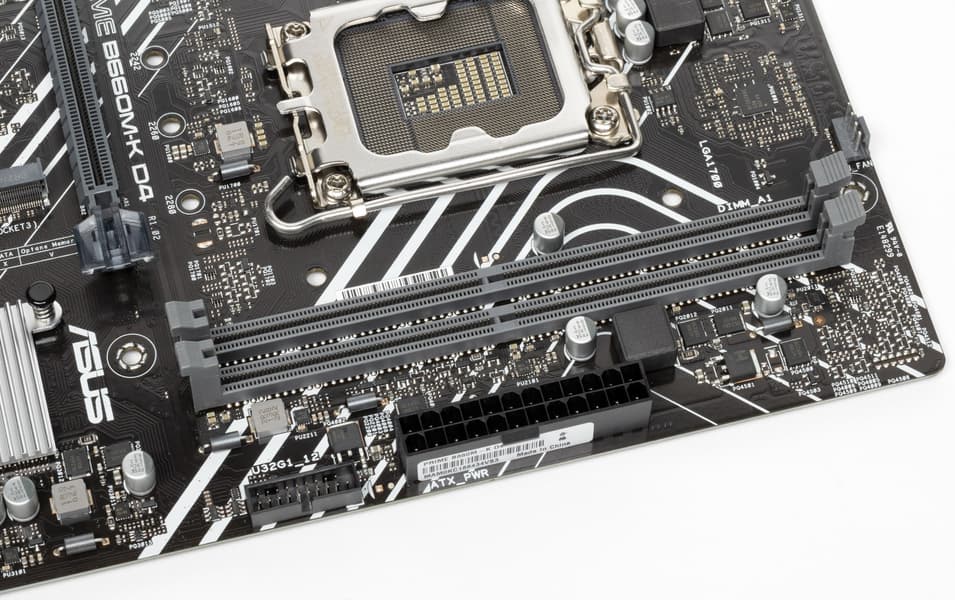

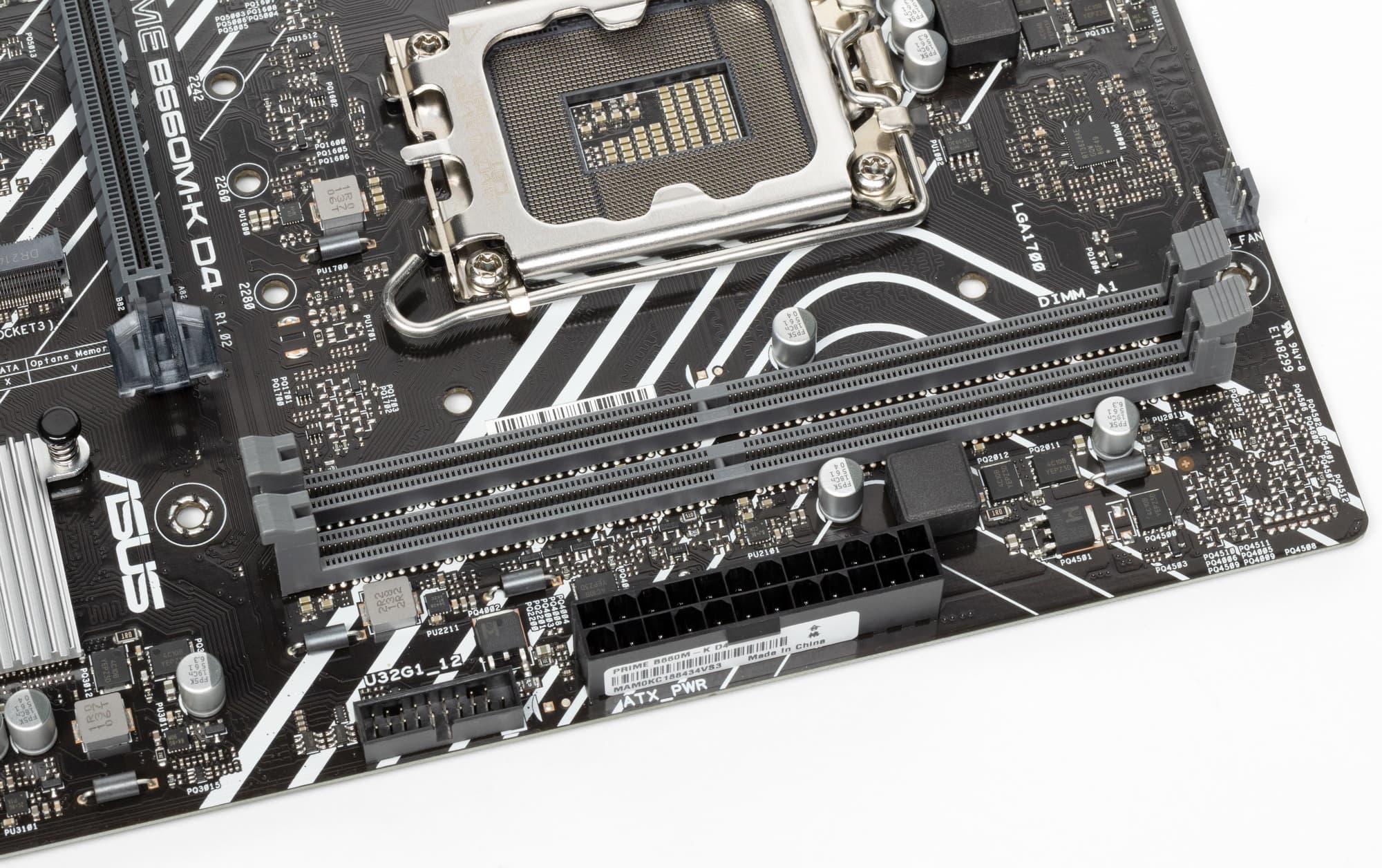

Для установки модулей памяти на плате Asus имеется 2 DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ. Поддерживаются профили XMP.
Слоты DIMM не имеют металлической окантовки, защищающую их как от физических повреждений, как и от помех.
Периферийная функциональность: PCIe, SATA, разные «фенечки»
Выше мы изучили потенциальные возможности тандема B660+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.
Кроме USB-портов, к которым мы подойдем позже, чипсет B660 обладает 14 PCIe линиями и 4 портами SATA. Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом (надо учитывать, что 14 линий не единой версии, а 6 линий PCIe 4.0 и 8 линий PCIe 3.0):
- Слот PCIe x1_1 (1 линия PCIe 3.0);
- Слот PCIe x1_2 (1 линия PCIe 3.0);
- Слот M.2_2 (4 линии PCIe 4.0);
- Realtek RTL8111H (Ethernet 1,0Gb/s) (1 линия PCIe 3.0);
7 линий PCIe оказались занятыми (4 PCIe 4.0 + 3 PCIe 3.0) плюс порты SATA_1/2/3/4, суммарно потрачено 11 HSIO. В данном случае связь с аудиокодеком организована через канал HDA.
Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU 12-го поколения всего 20 линий PCIe, 4 из них версии PCIe 4.0 отведены на порт М.2 (M2_1). Оставшиеся 16 линий PCIe 5.0 идут на единственный слот PCIe x16_1, поэтому вариантов переключений нет, как и мультиплексоров для этих целей.

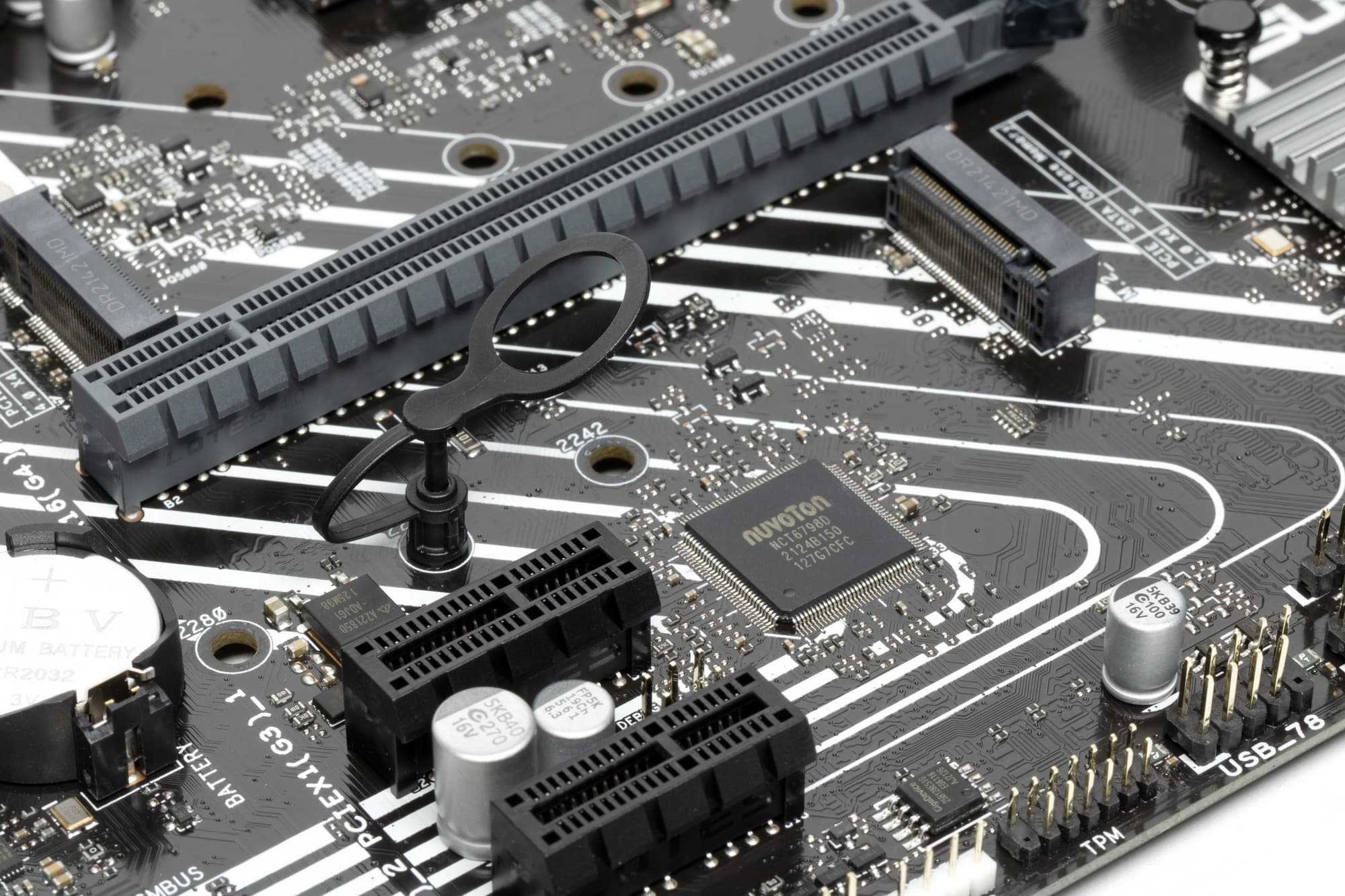

Теперь в целом про слоты PCIe. Всего на плате есть 3 слота: один PCIe x16 (для видеокарт или других устройств) и два PCIe x1. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x1_1, PCIe x1_2 подключены к B660.
Матплата позволяет смонтировать СО любого размера.
На очереди — накопители.
Всего у платы 4 разъема Serial ATA 6 Гбит/с + 2 слота для накопителей в форм-факторе M.2.

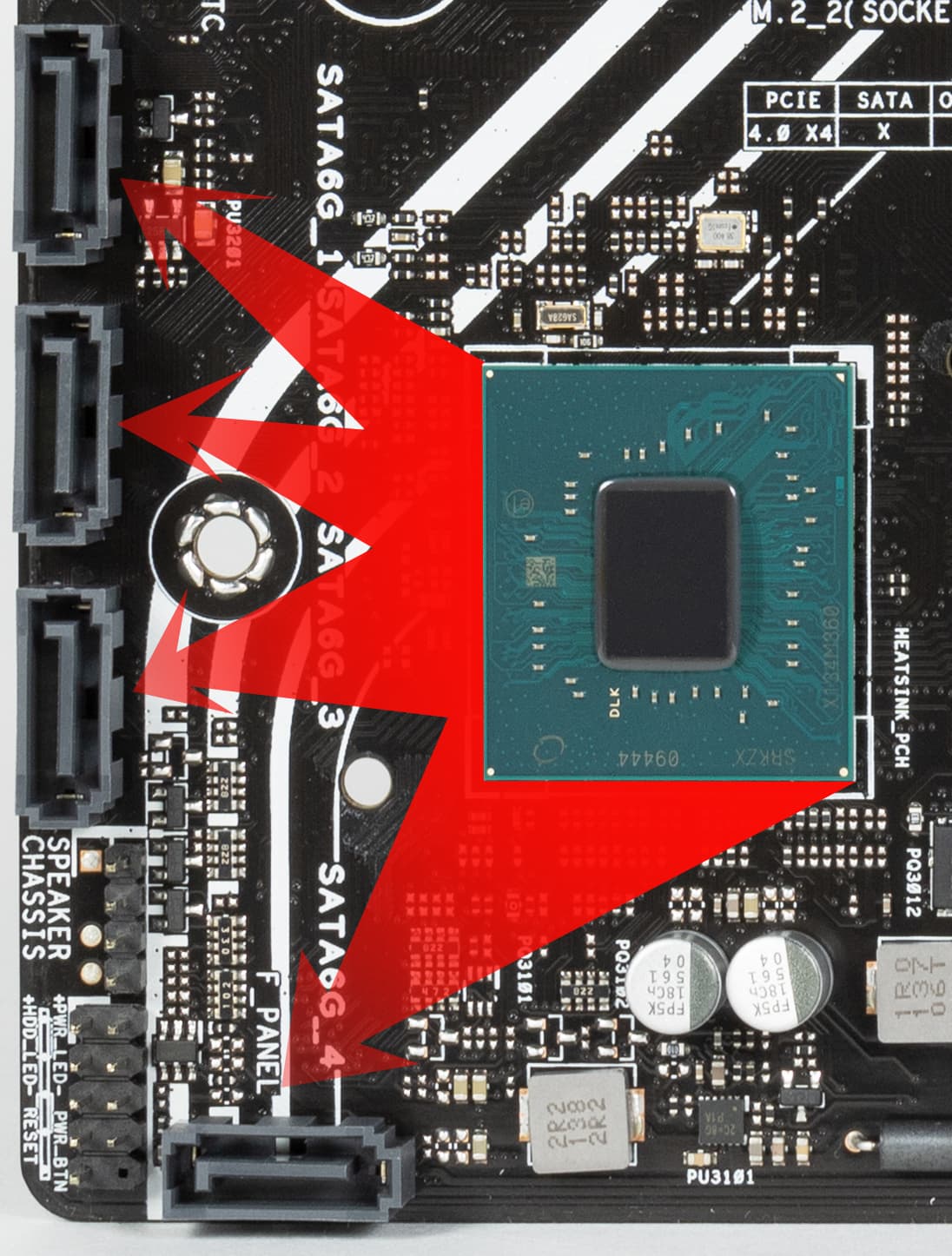

Порты SATA реализованы через чипсет B660 и поддерживают создание RAID. Размещены по схеме 3+1 вдоль разных сторон платы.

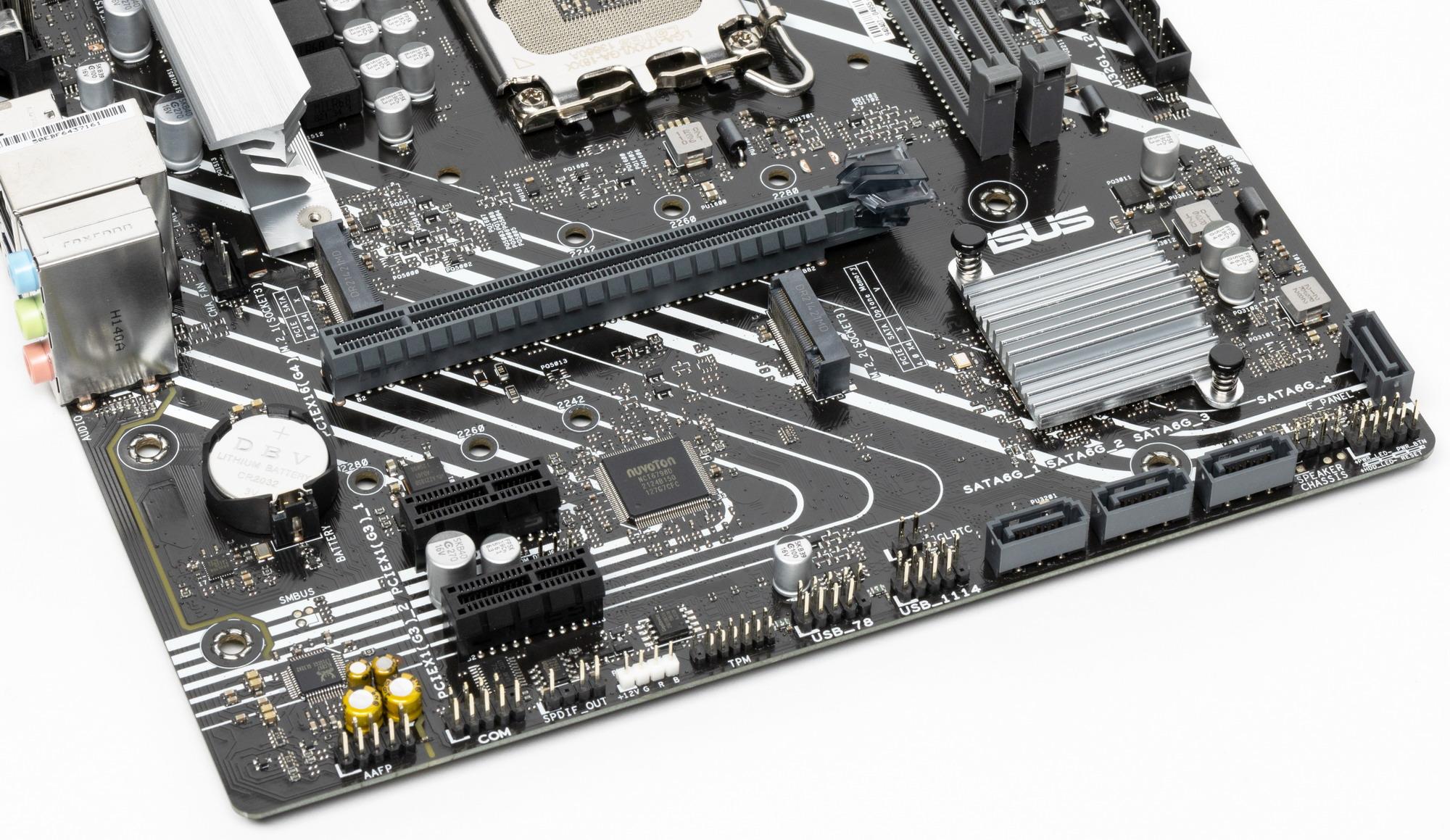

Материнская плата имеет 2 слота форм-фактора М.2.

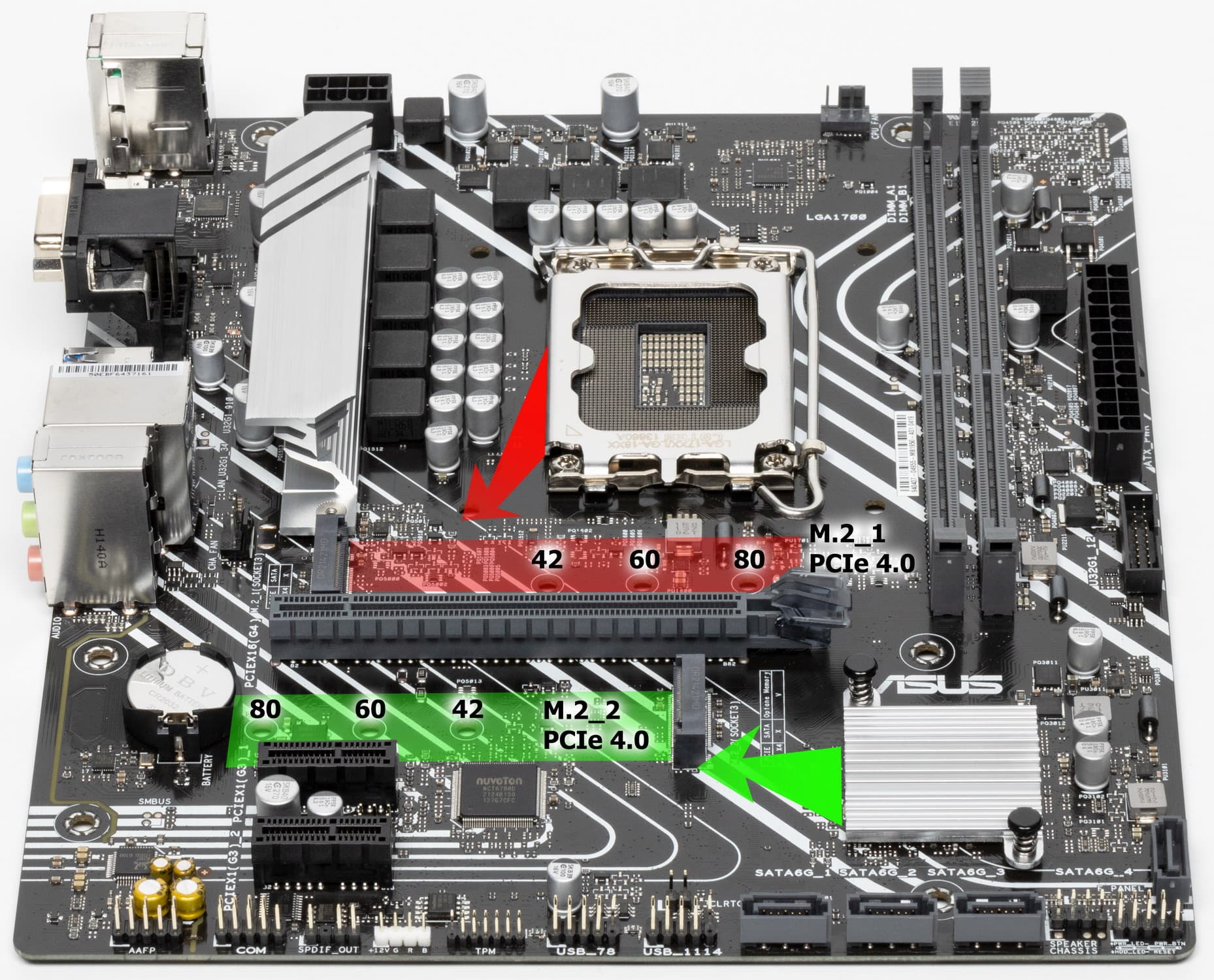

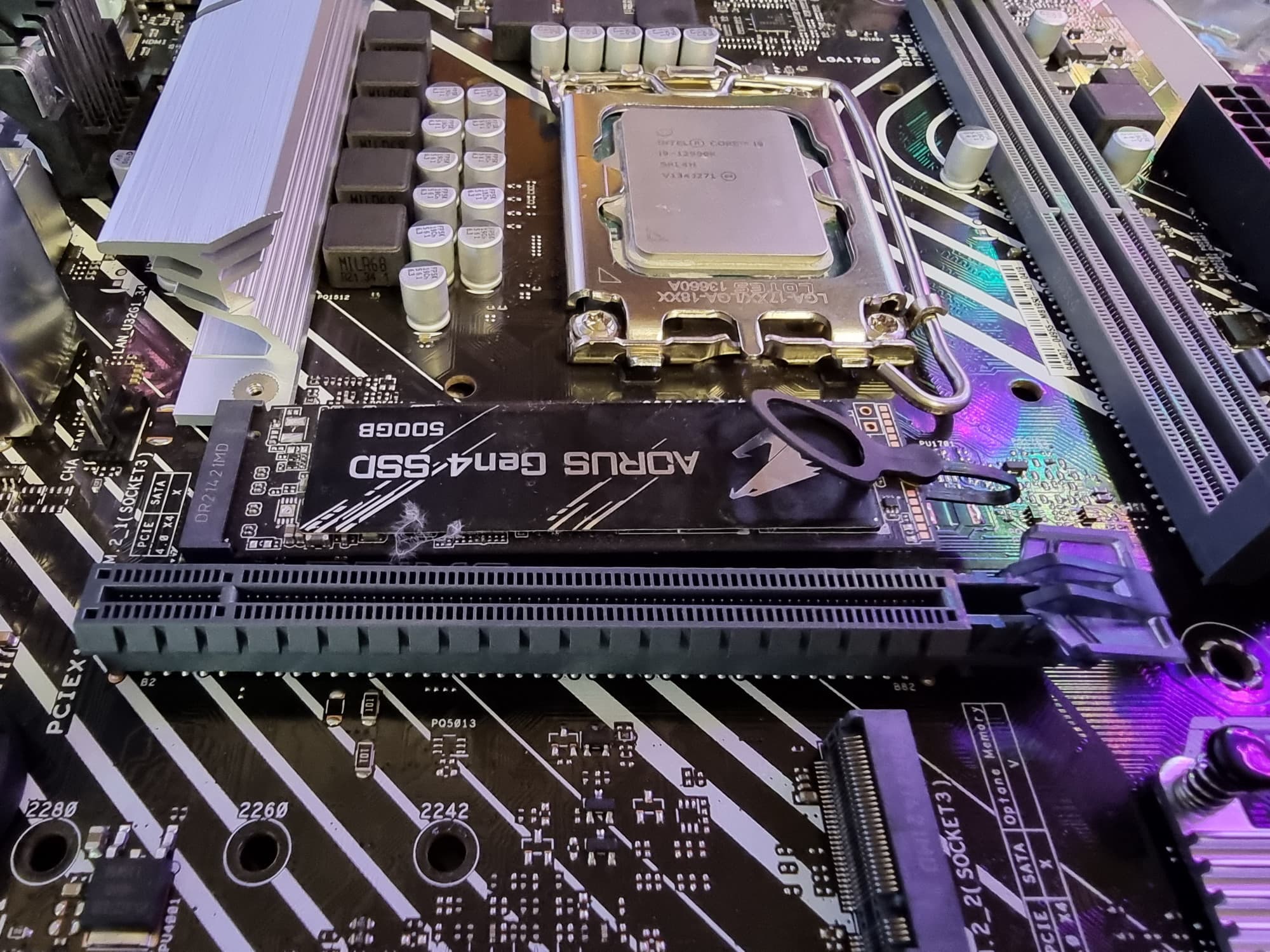

Оба слота работают с модулями только с PCIe интерфейсом 4.0 и поддерживают размеры модулей 2242/2260/2280. Первый M.2_1 получает данные от CPU (PCIe 4.0)
Второй M.2_2 получает данные от чипсета B660. Его можно использовать для Intel Optane Memory.

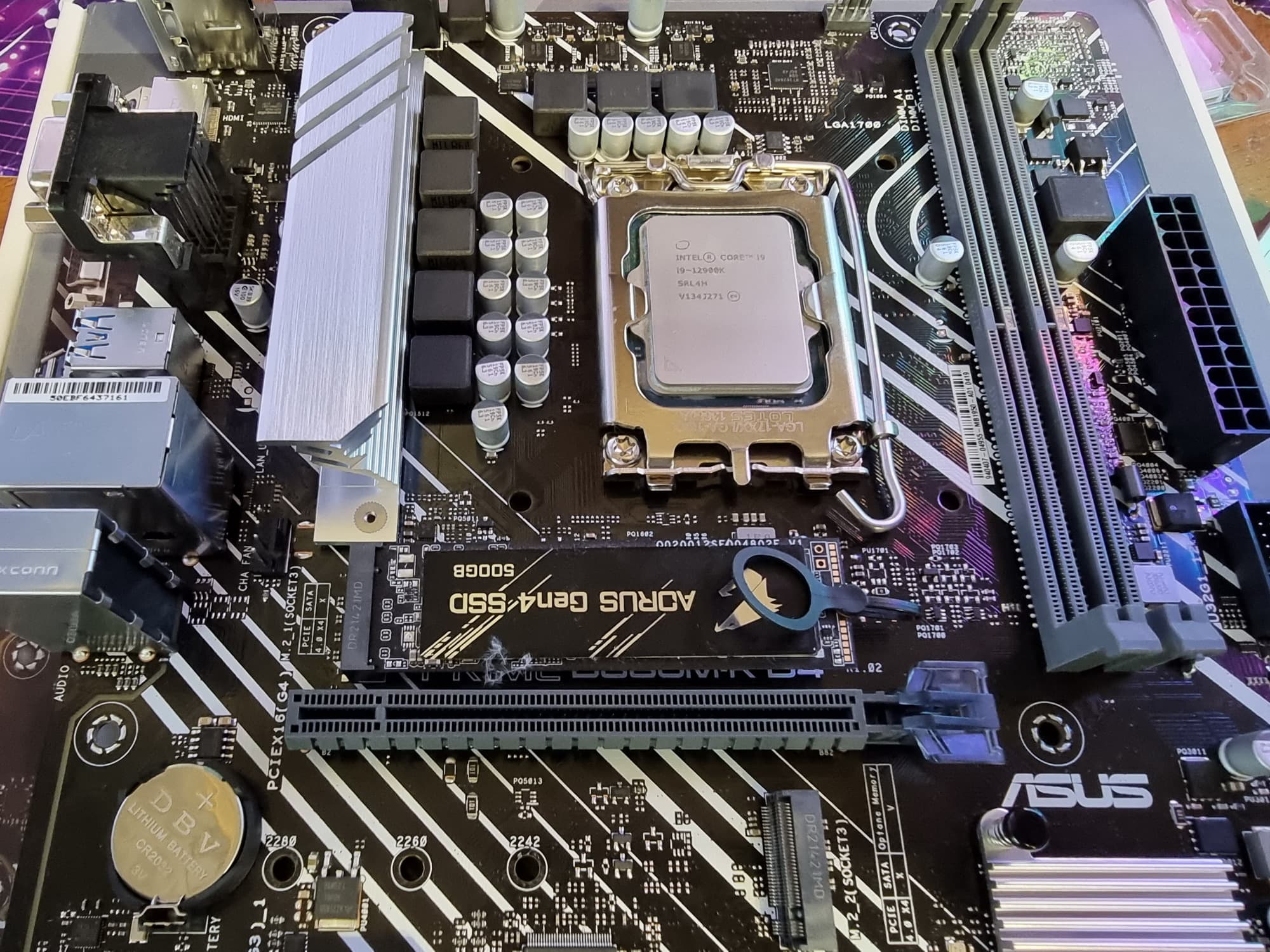

В начале материала, когда вел речь о комплекте поставки, то указал, что вместо привычных винтиков для крепления накопителей в М.2 слотах (а также не менее привычным нам металлических втулок-креплений в отверстиях, к которым привинчиваются накопители) здесь придумали вот такие пластиковые хомуты, которые вставляются в нужные отверстия, а затем накопитель крепится этаким клином. Петля – для того, чтобы затем вынуть этот «клин». Понятно, что такого рода крепления – на ограниченное количество «вынь – вставь».
Охлаждения у М.2 слотов нет.
Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

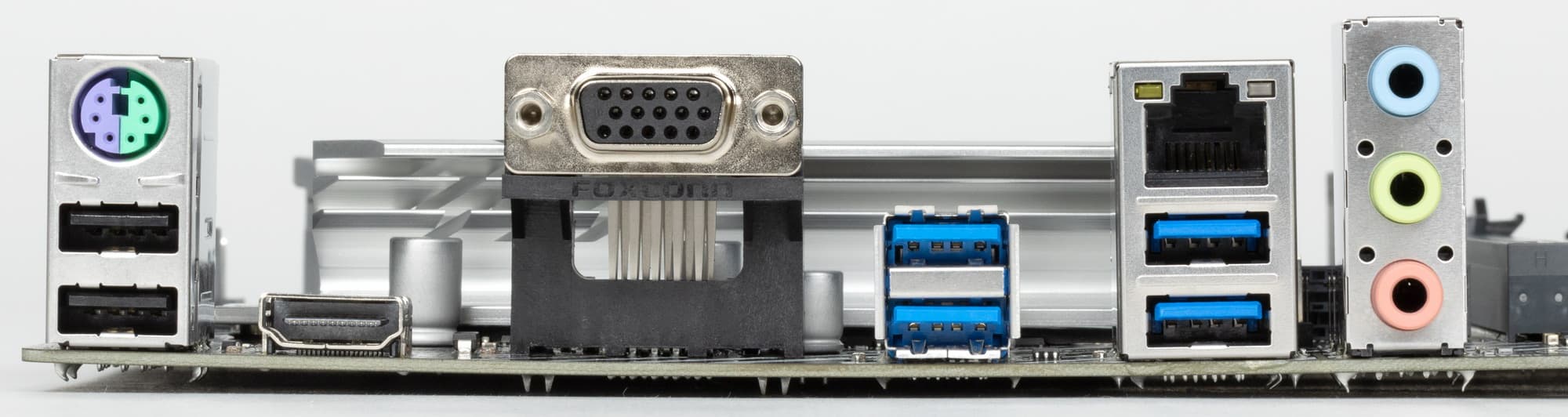

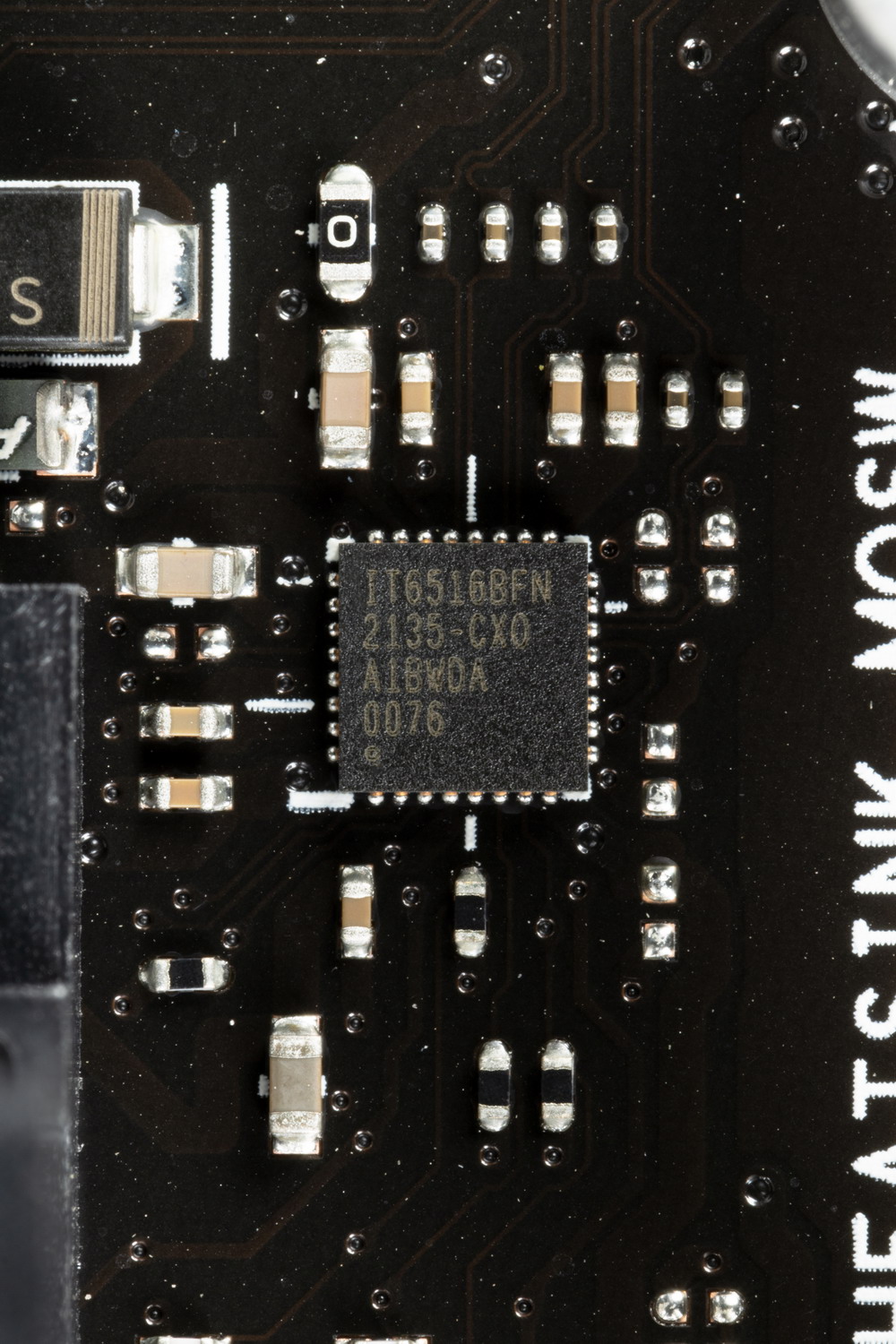

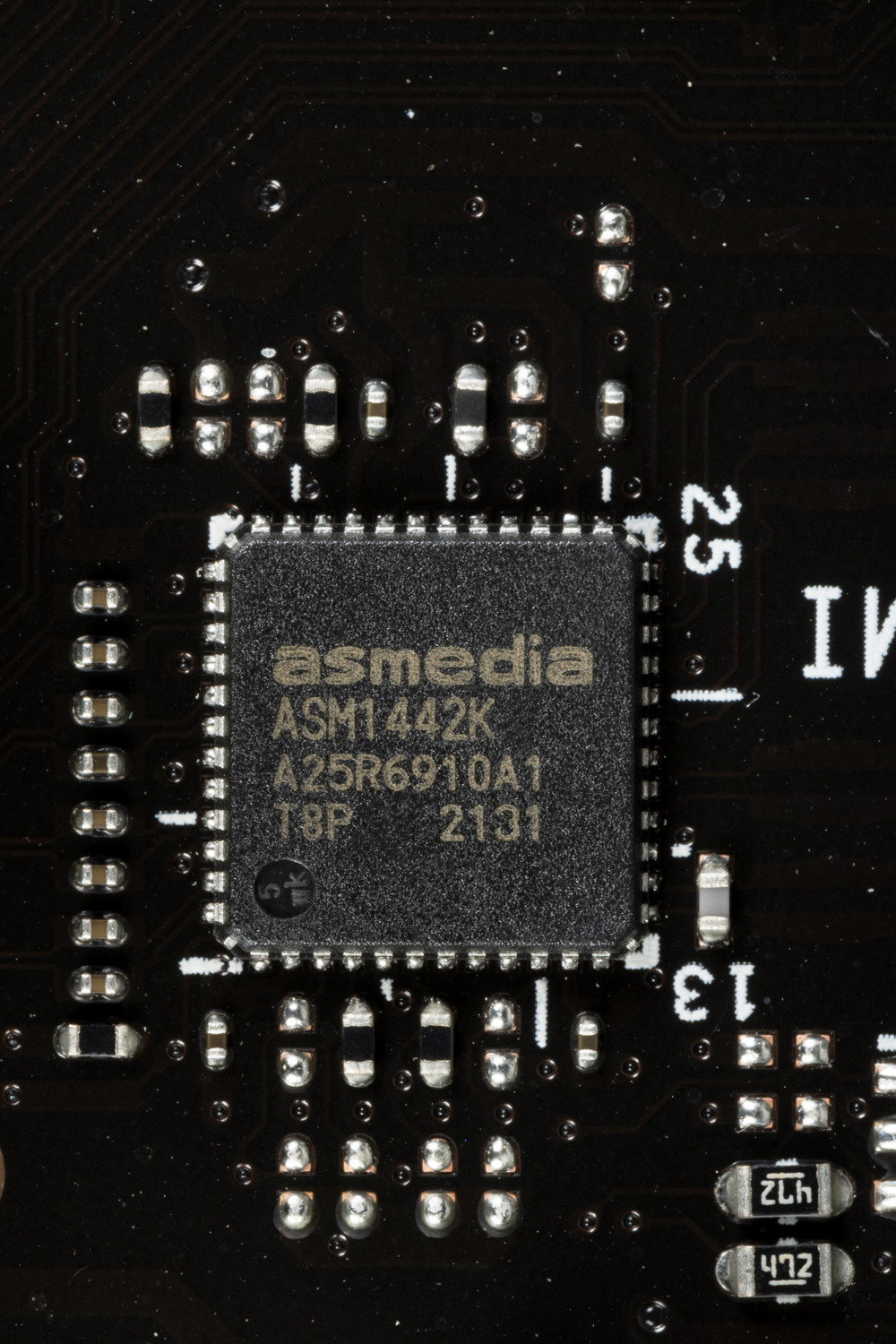

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.
Повторим: чипсет B660 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.
Также мы помним и про 14 линий PCIe (+ 4 SATA), которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 11 линий из 18).
И что мы имеем? Всего на материнской плате — 12 портов USB:

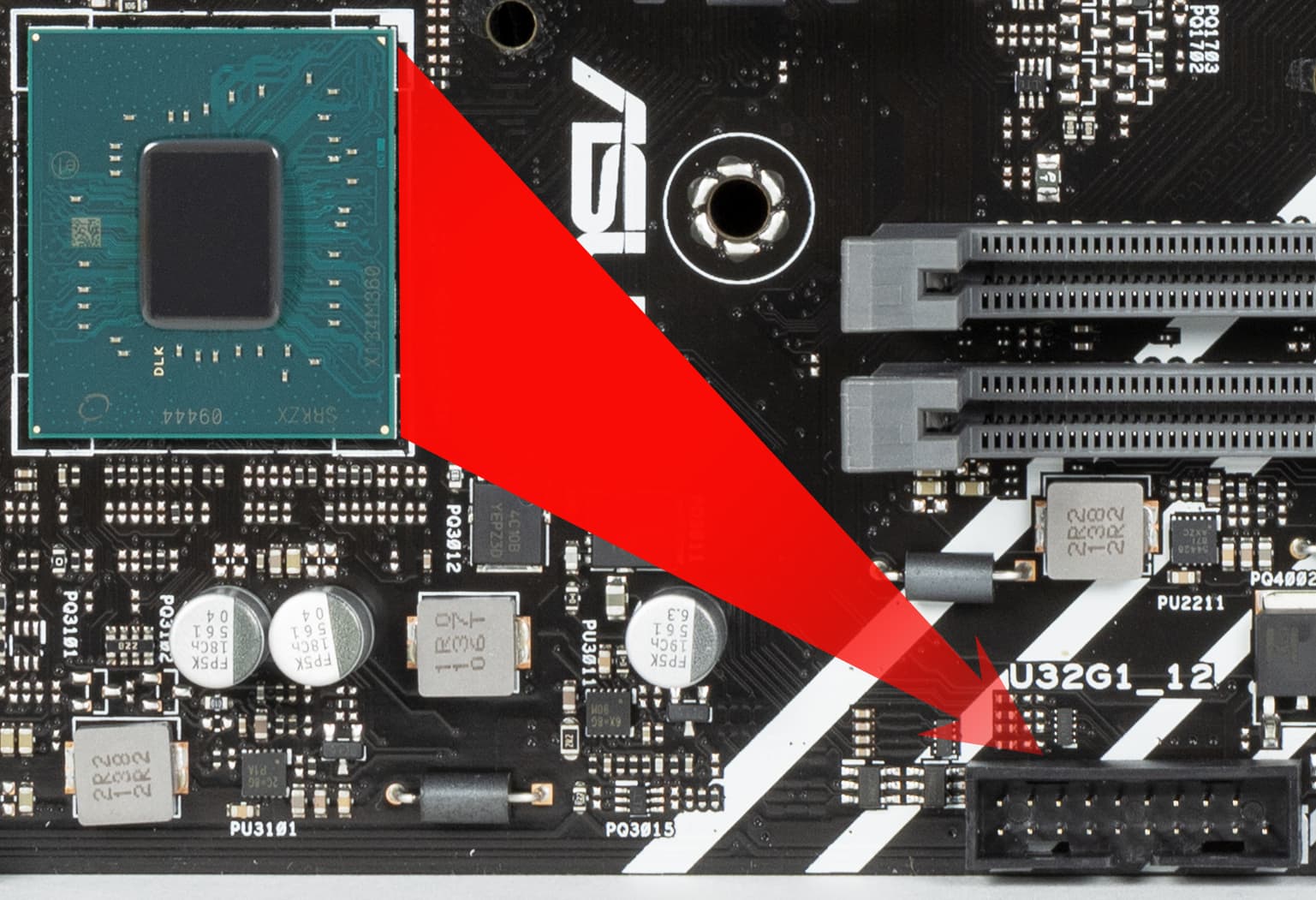

- 6 портов USB 3.2 Gen1: все реализованы через B660, 4 из них представлены на задней панели 4 портами Type-A (синего цвета) ; остальные 2
представлены внутренним разъемом на материнской плате на 2 порта;

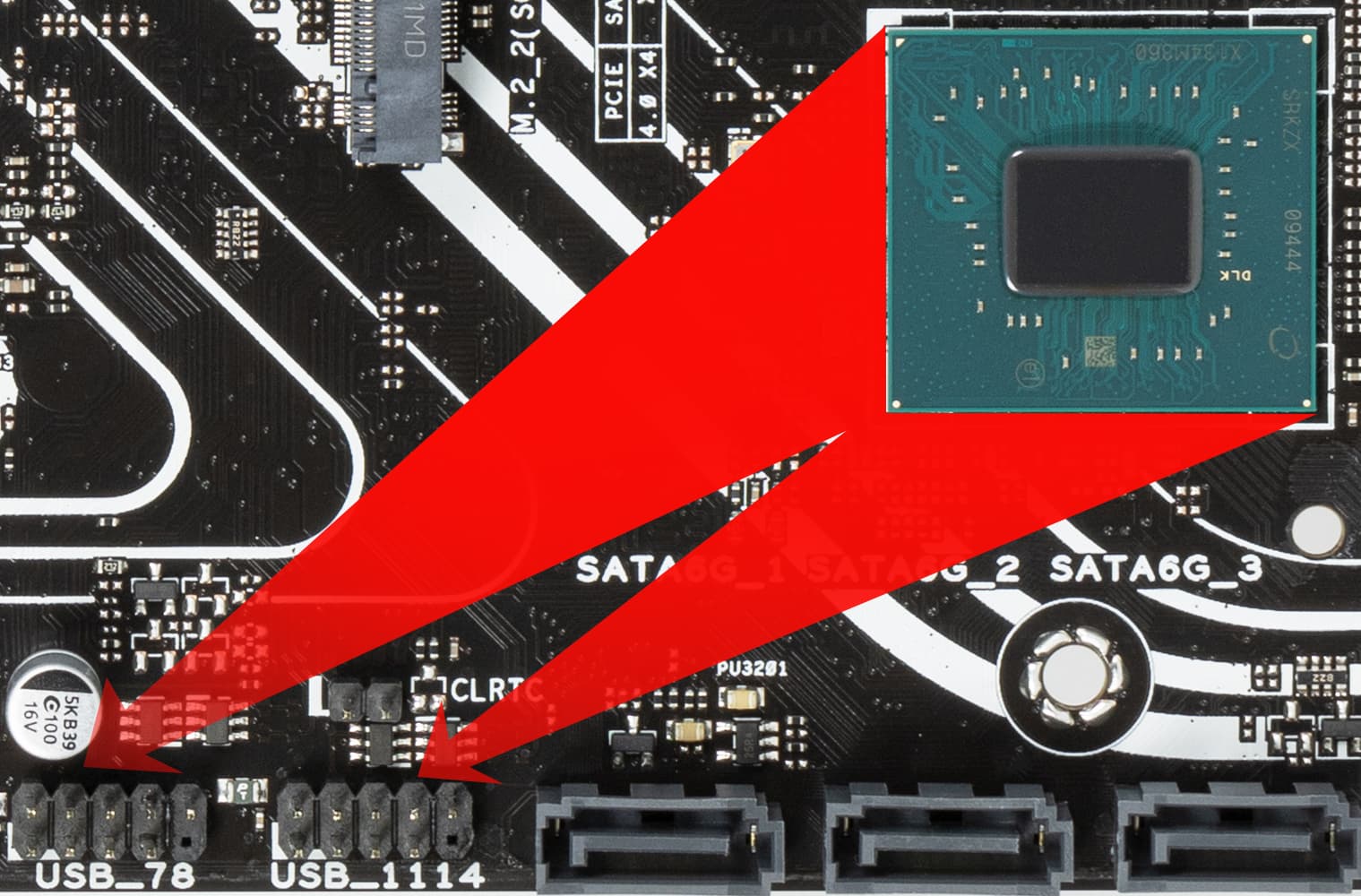

- 6 портов USB 2.0/1.1: все реализованы через B660, 2 из них представлены на задней панели 2 портами Type-A (черного цвета); еще 4
представлены двумя внутренними разъемами на материнской плате (каждый на 2 порта).
Портов USB 3.2 Gen2 и Gen2x2 на матплате нет.
Итак, через чипсет B660 реализовано 6 выделенных USB 3.2 Gen1.
= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 6 выделенных портов USB 2.0. Всего 12 USB портов реализовано.
Ну и 11 HSIO (линий PCIe и портов SATA), выделенных на поддержку иной периферии.
Итого у B660 в данном случае реализовано 17 высокоскоростных портов из 24.
Теперь о сетевых делах.

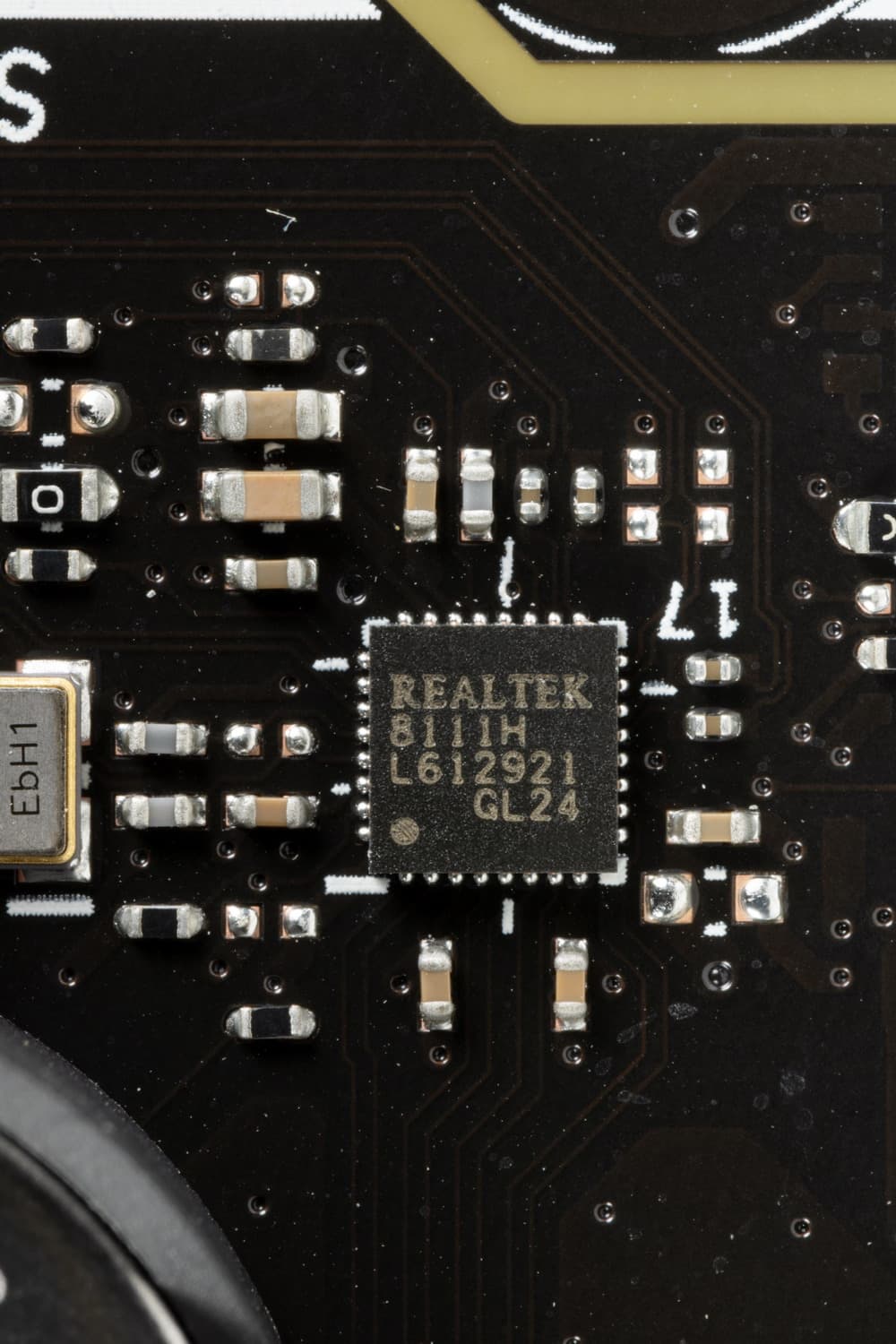

Материнская плата оснащена средствами связи крайне скромно. Имеется всего один Ethernet-контроллер Realtek RTL8111H, способный работать по стандарту 1,0 Гбит/с.
Беспроводной связи нет (как и нет слота M.2 (Key E) под соответствующие адаптеры).

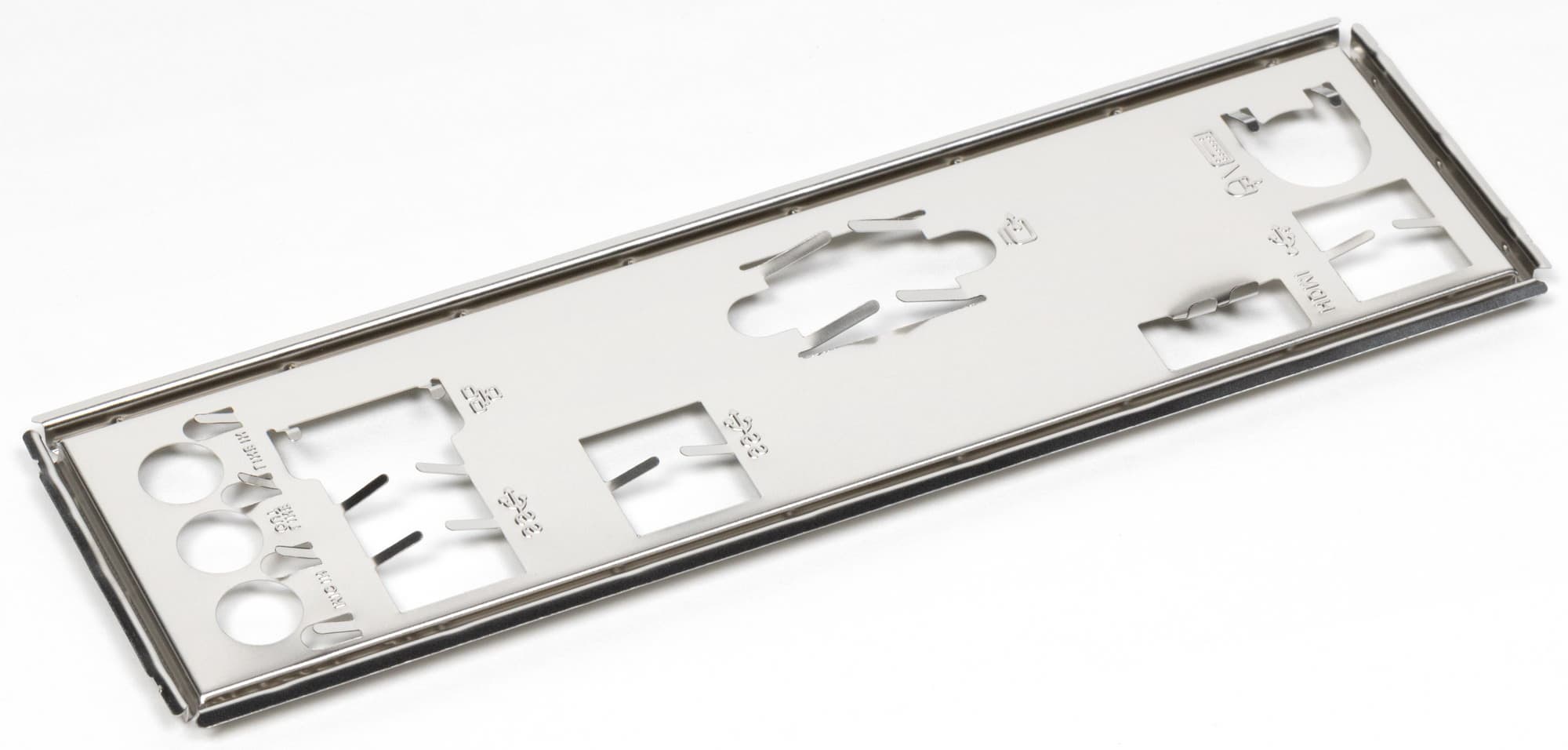

Заглушка, традиционно надеваемая на заднюю панель, поставляется отдельно в комплекте.
Аудиоподсистема

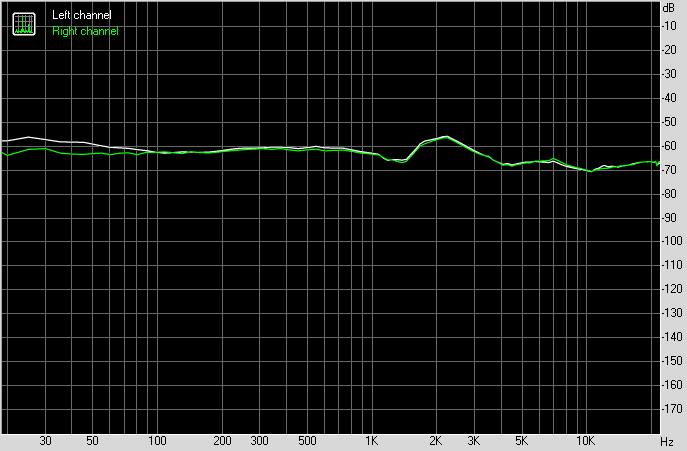

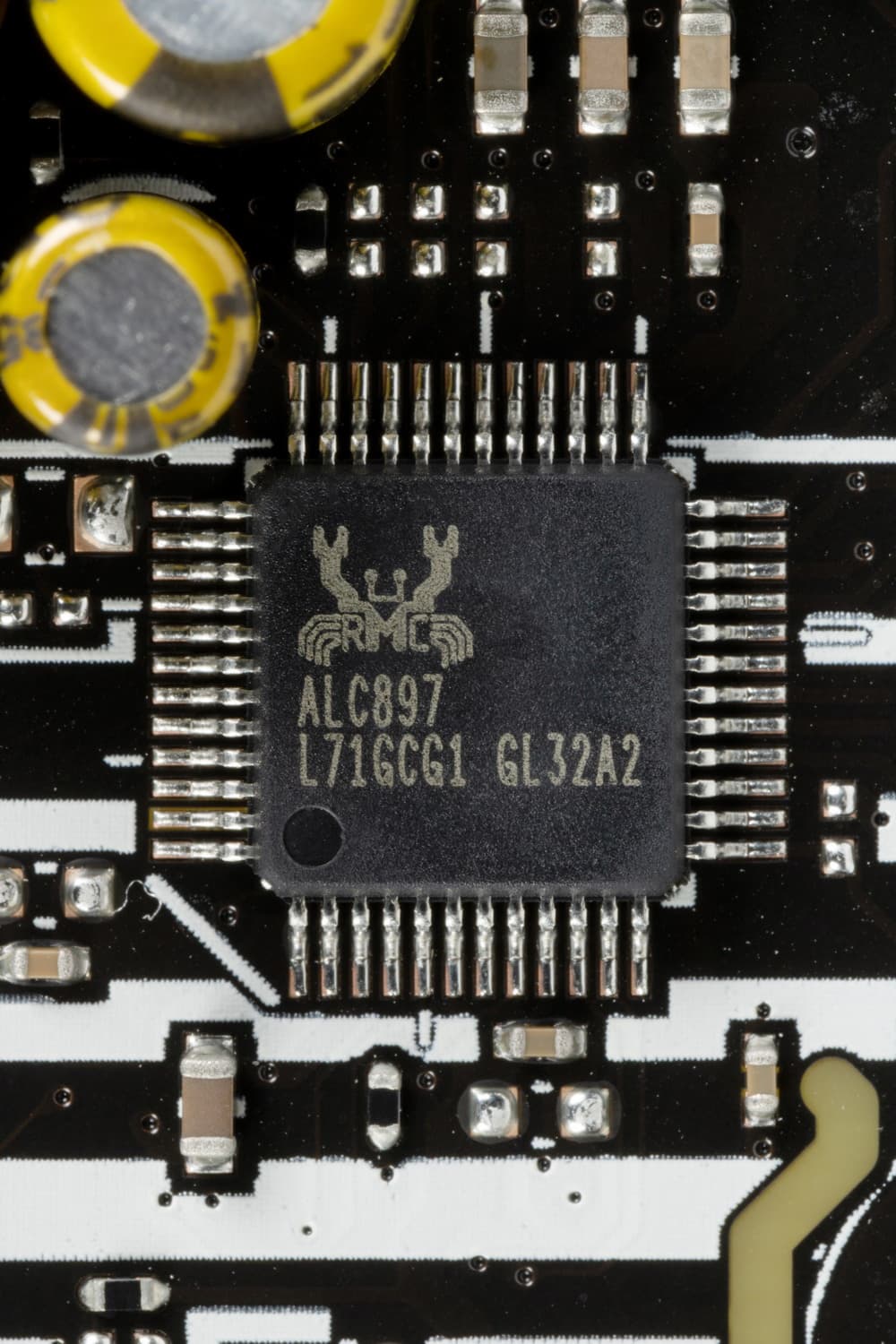

Мы знаем, что почти во всех современных материнских платах звуковым кодеком является продукт от Realtek, обеспечивающий вывод звука по схемам до 7.1, в последнее время это стал ALC4080 с характеристиками 32 бит / 384 кГц. Однако в данном случае применен очень старый Realtek ALC897.

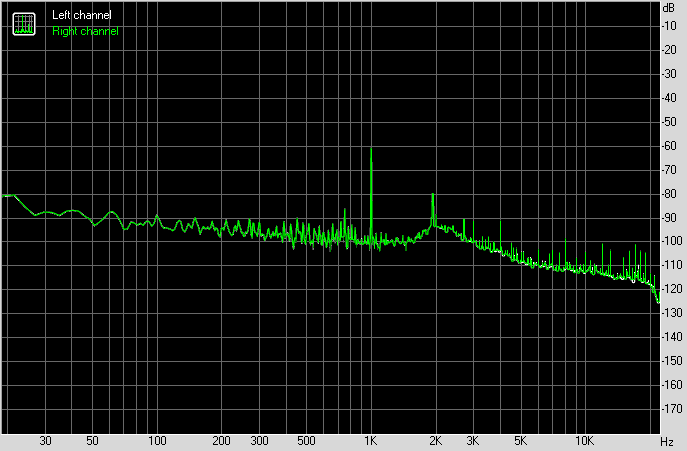

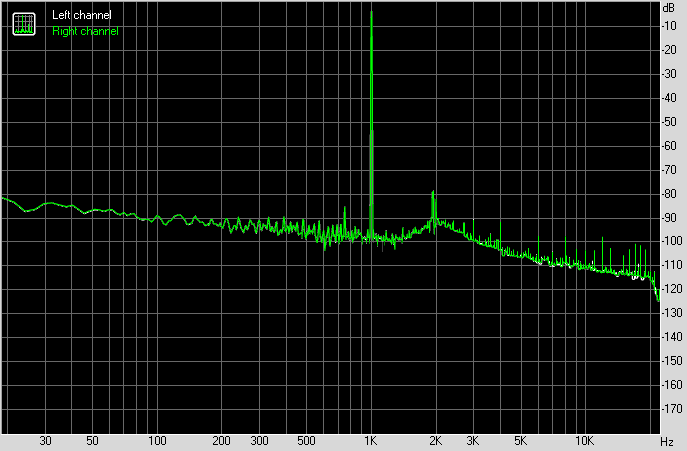

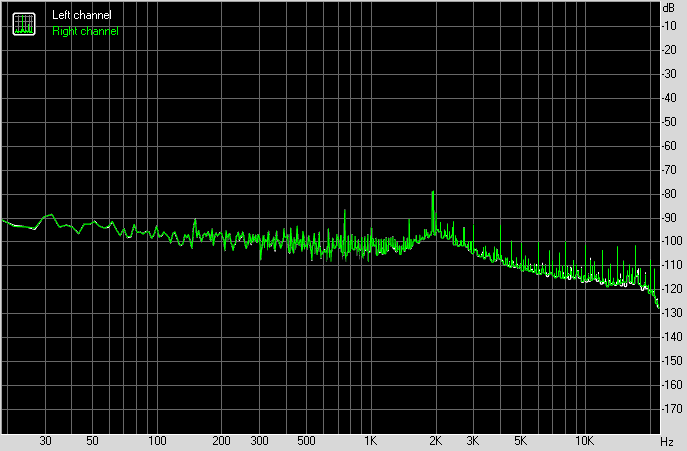

Аудиоподсистема весьма проста: нет ни операционных усилителей, ни ЦАП.
В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

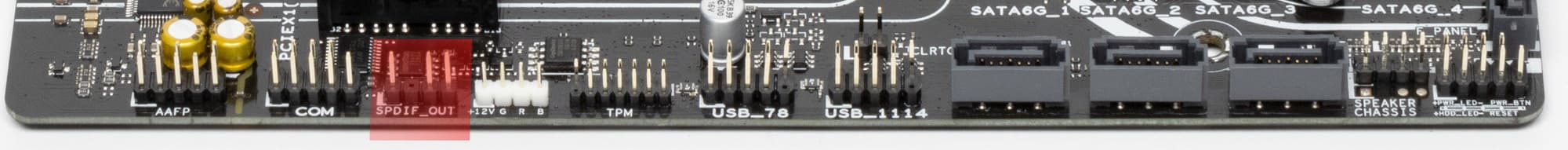

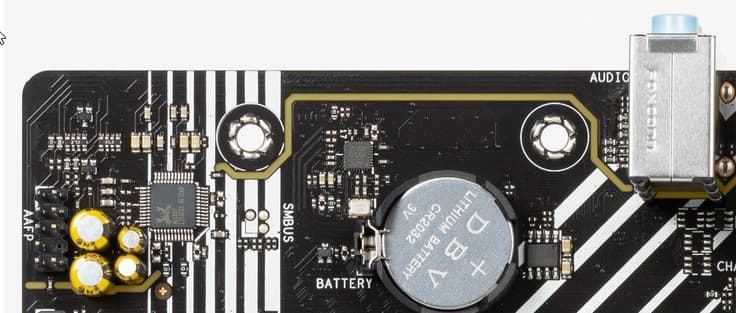

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Все аудиоразъемы на задней панели имеют привычную цветовую окраску. S/PDIF вынесен в качестве внутреннего разъема на матплате (на задней панели его нет).
Питание, охлаждение

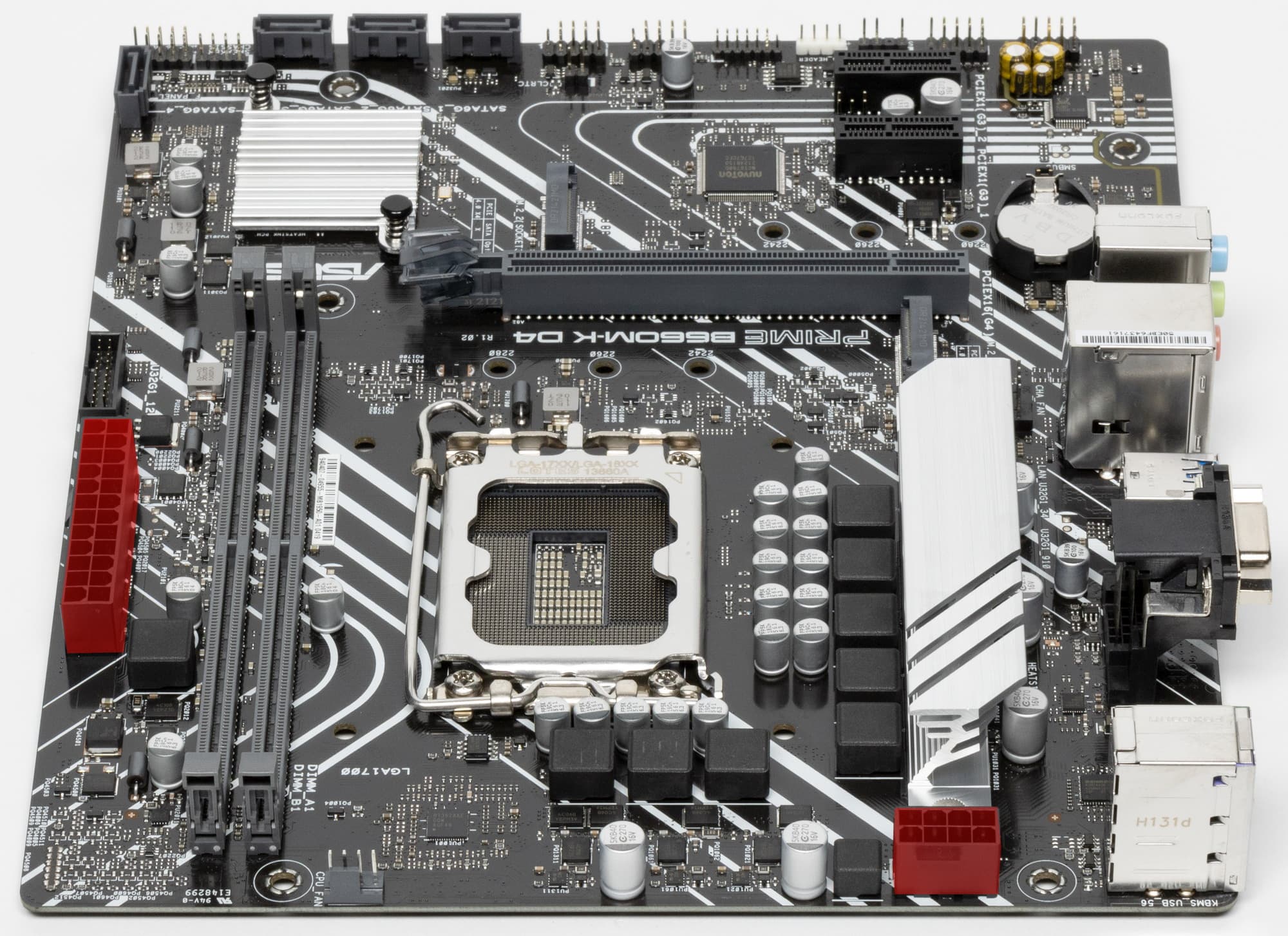

Для питания платы на ней предусмотрены 2 разъема: в дополнение к 24-контактному ATX здесь есть еще 8-контактный EPS12V.

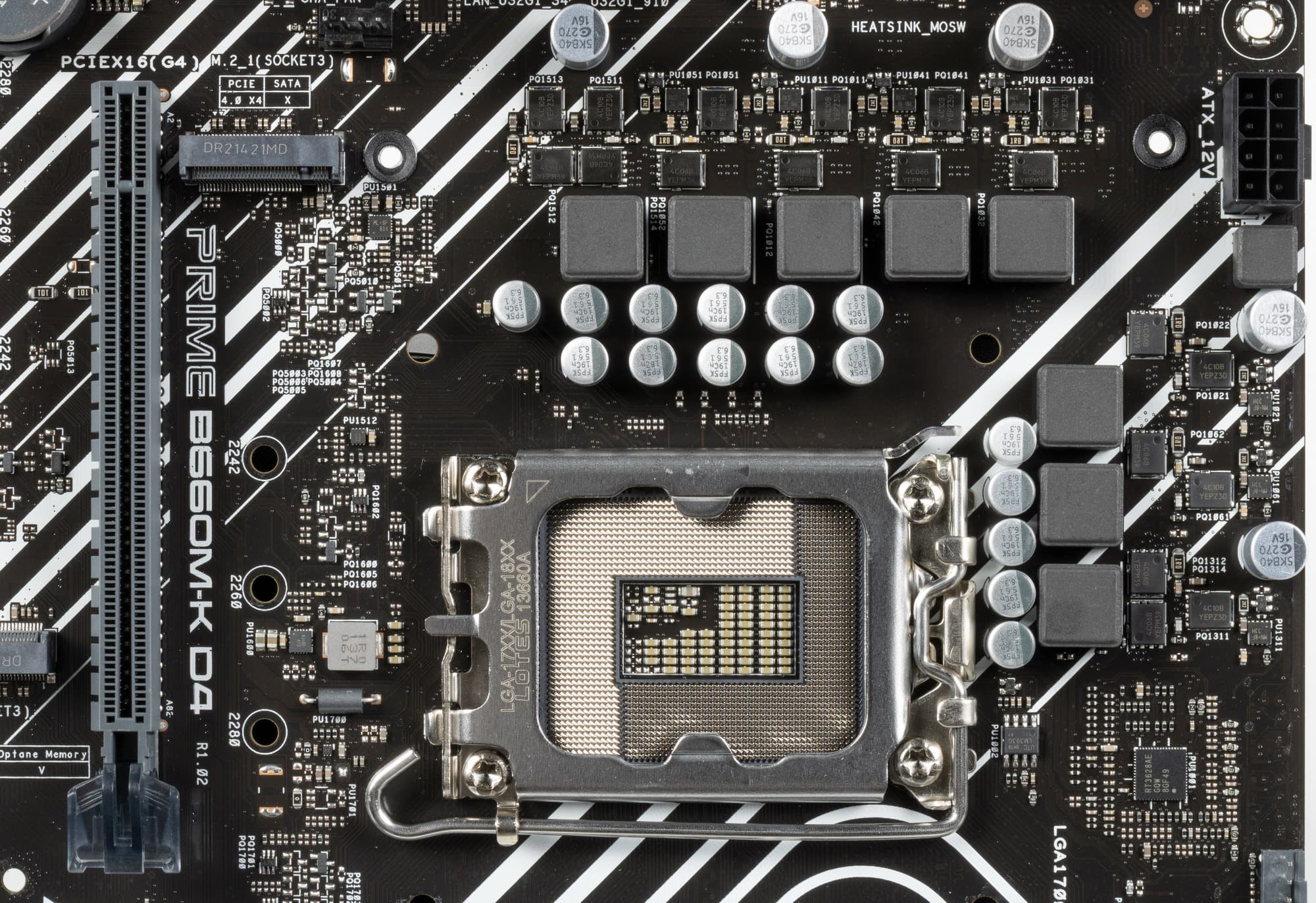

Схема питания процессора выполнена по схеме 1+6+1 (всего 8 фаз, 6 на VCore, 1 на iGPU и 1 на VCCIO).

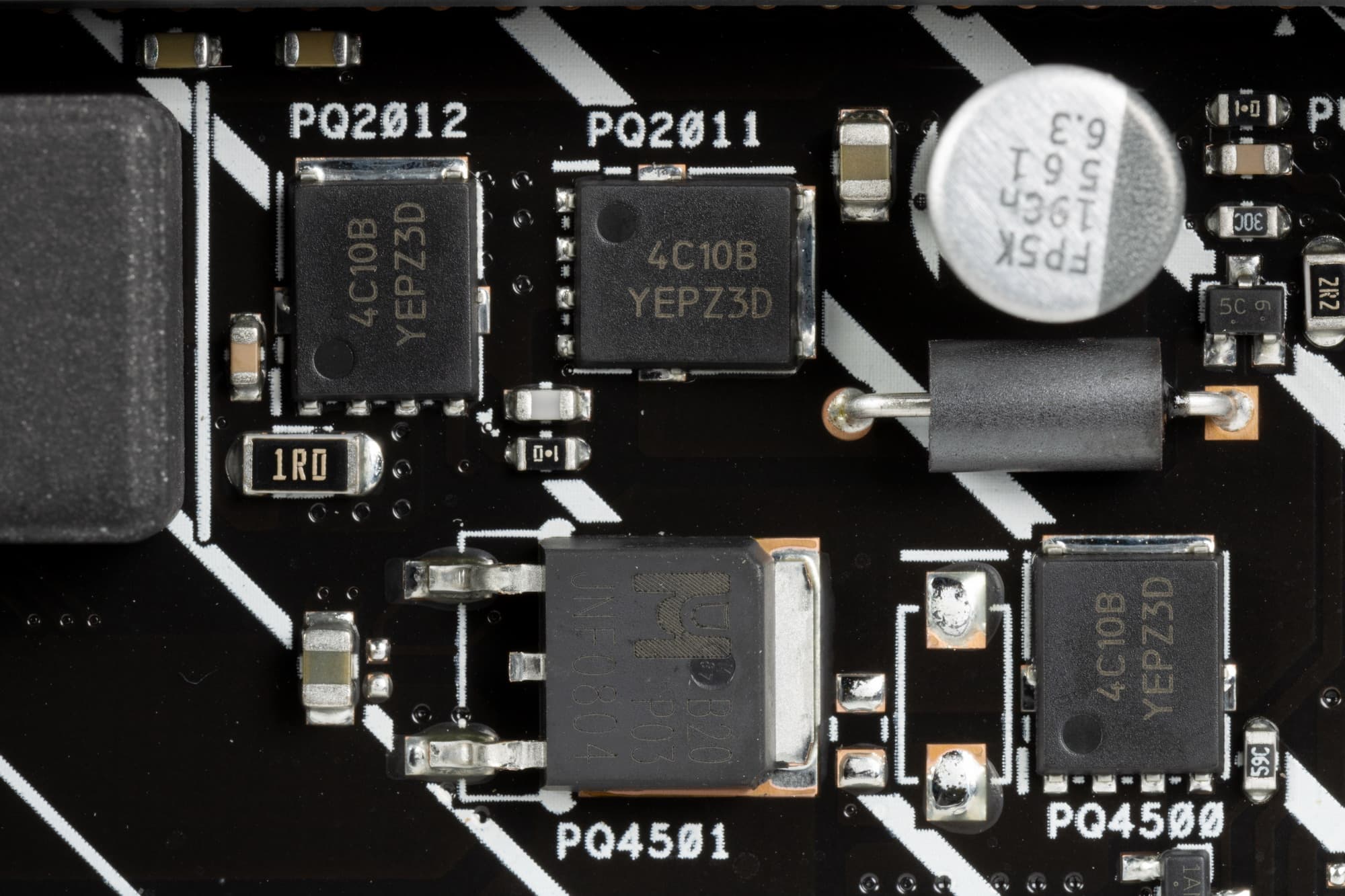

Каждый канал фазы имеет суперферритовый дроссель и мосфеты от On Semi на 46А.

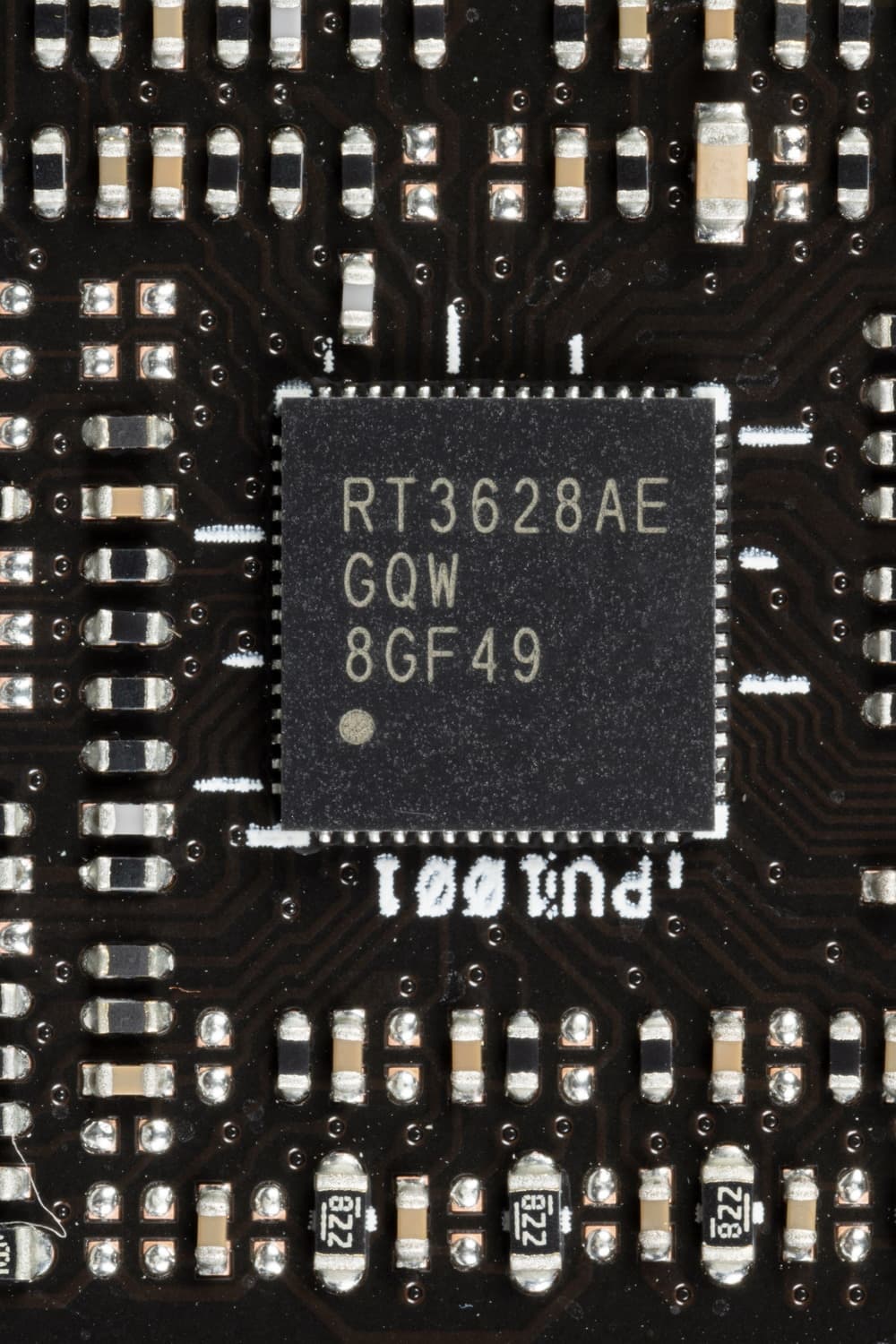

Управляет схемой питания VCore, VCCIO и iGPU ШИМ-контроллер RT3628AE от Richtek.
Питание VCCSA имеет намного более простую схему, как и питание модулей оперативной памяти также имеет однофазную схему.

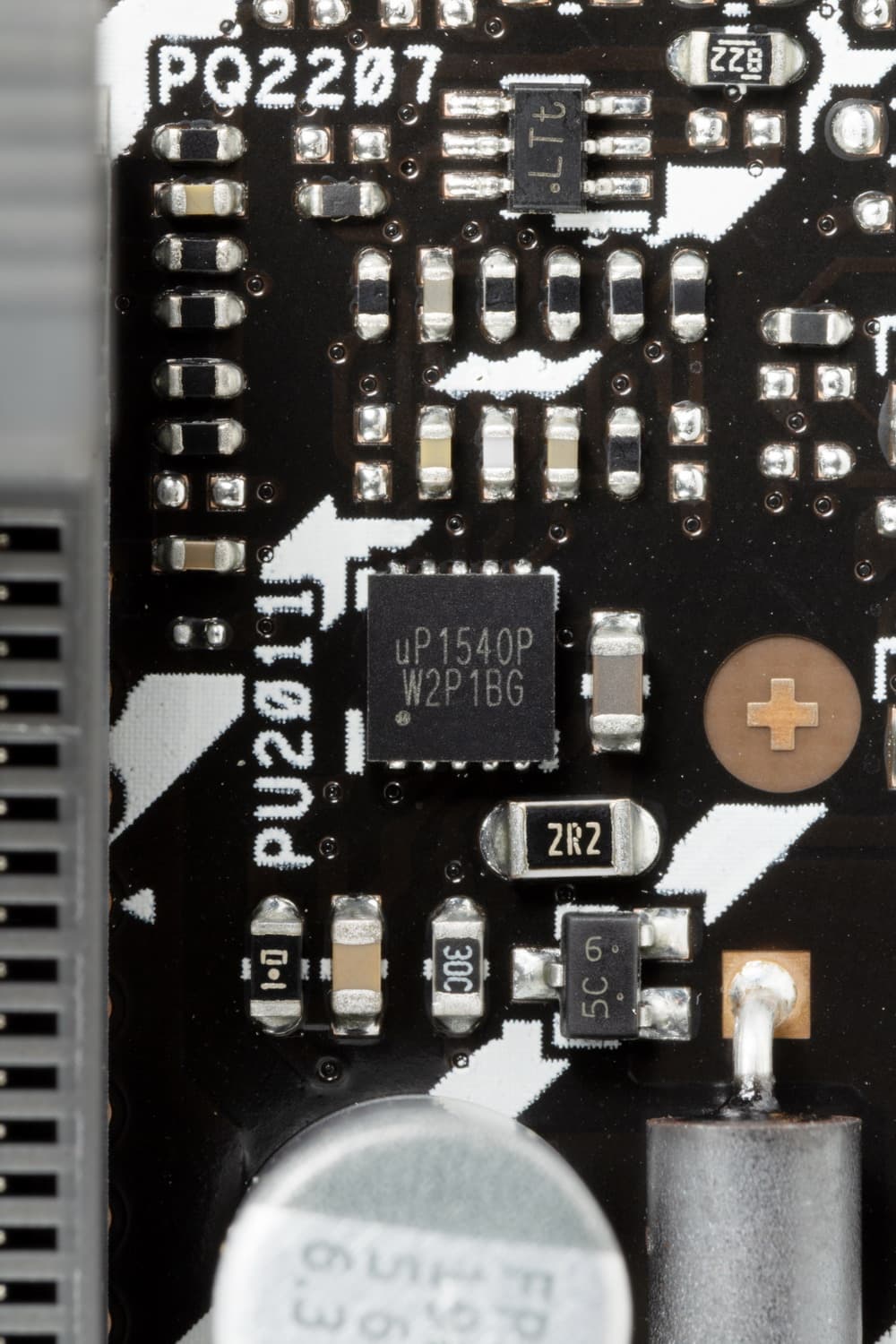

Ею управляет ШИМ-контроллер от uPI Semiconductor.

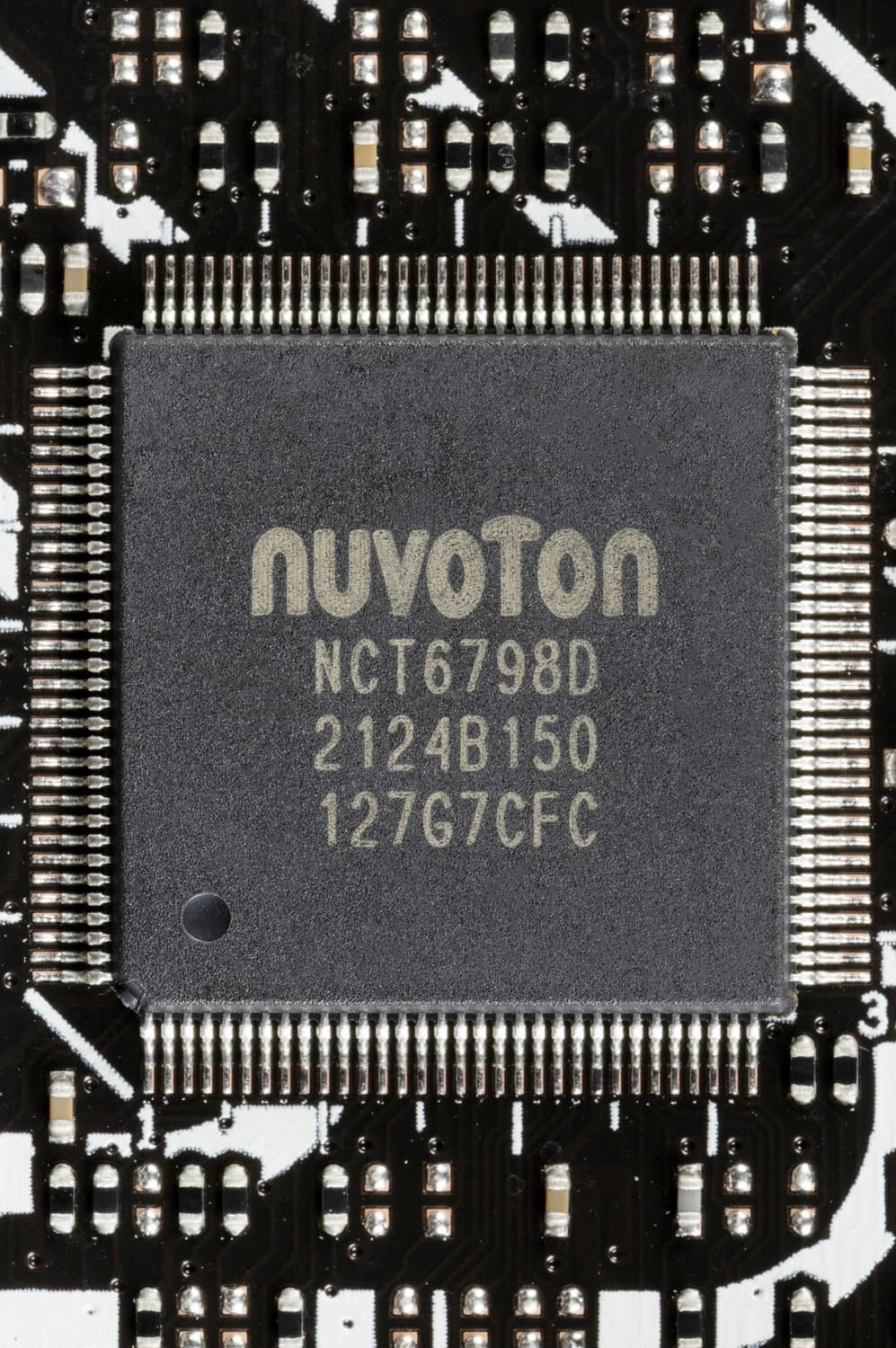

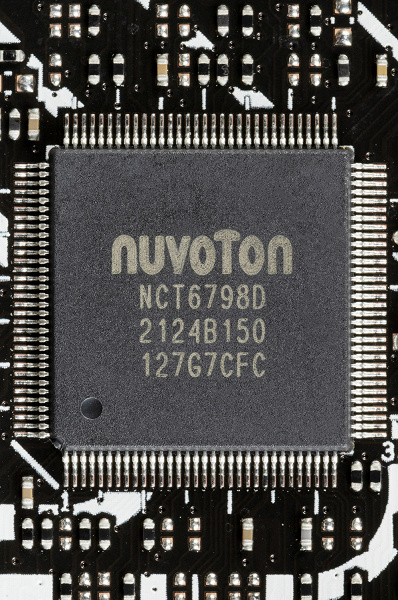

Теперь про охлаждение.

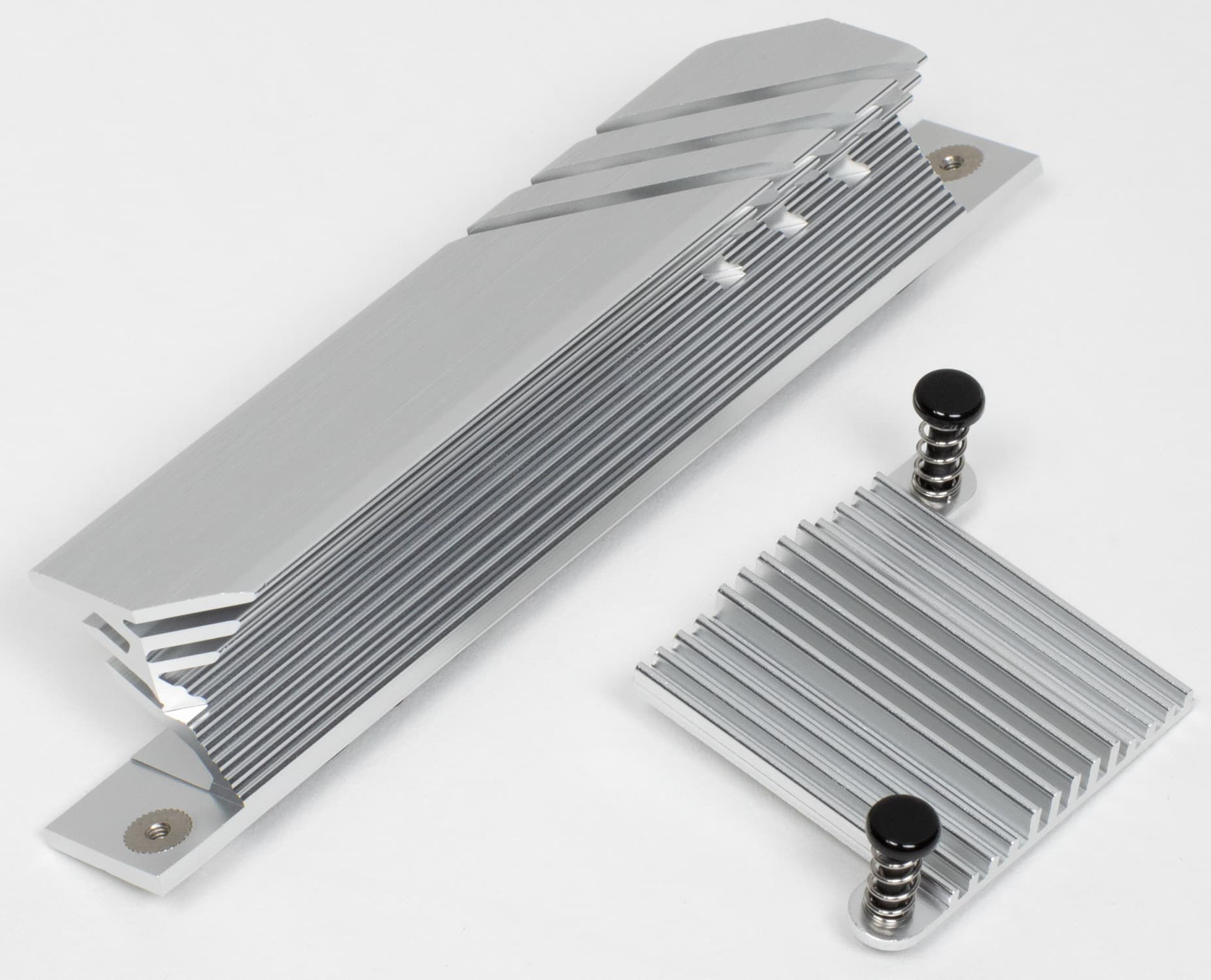

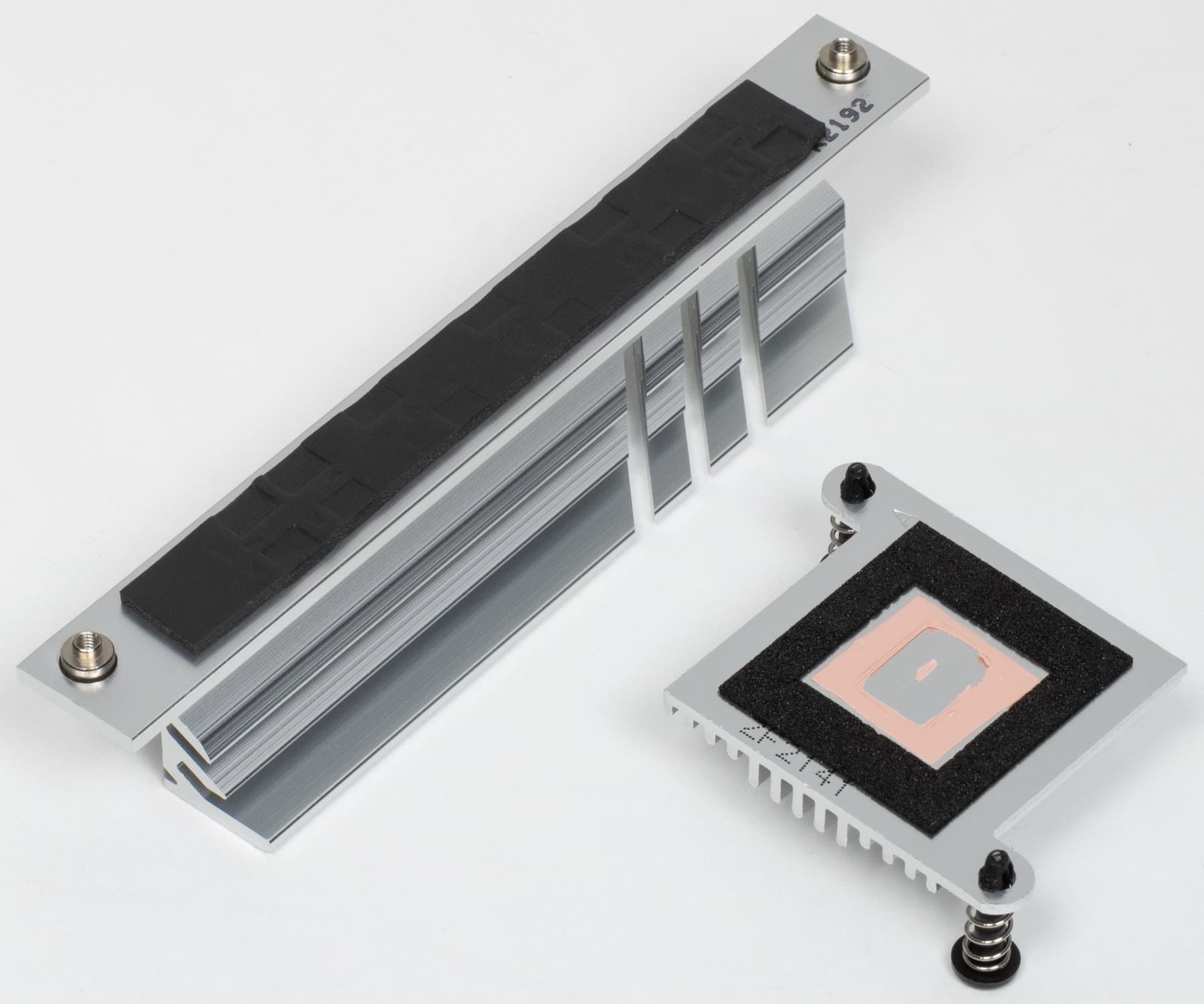

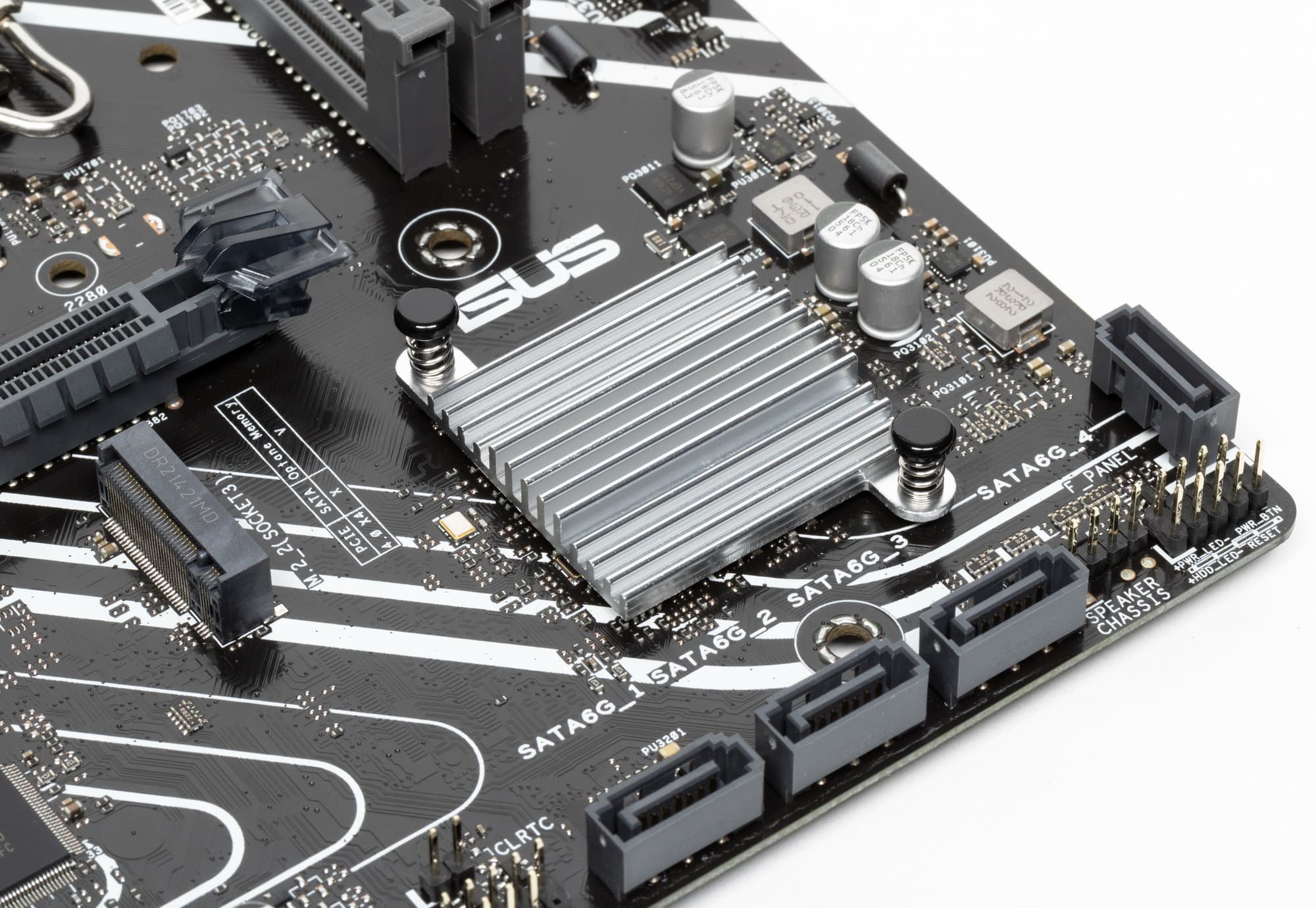

Вот на этой плате не все потенциально сильно греющиеся элементы имеют свои собственные радиаторы. Как мы видим, охлаждение чипсета организовано отдельно от силовых преобразователей. VRM-секция имеет только один радиатор вдоль 5 фазной линии. Когда как 3 фазы питания – без охлаждения. Странное решение, ведь такого рода радиаторы стоят копейки.
Также стоит напомнить, что M.2 слоты не имеют охлаждения.

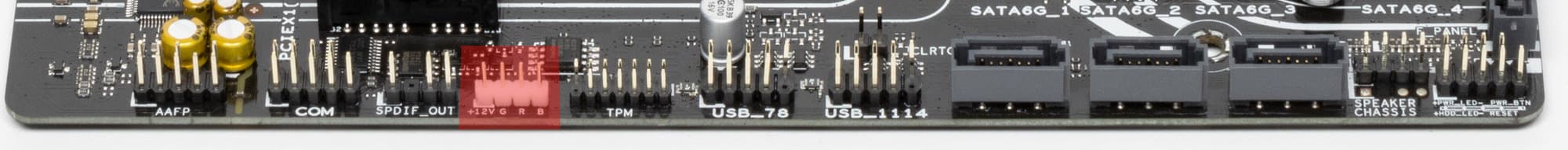

Подсветка

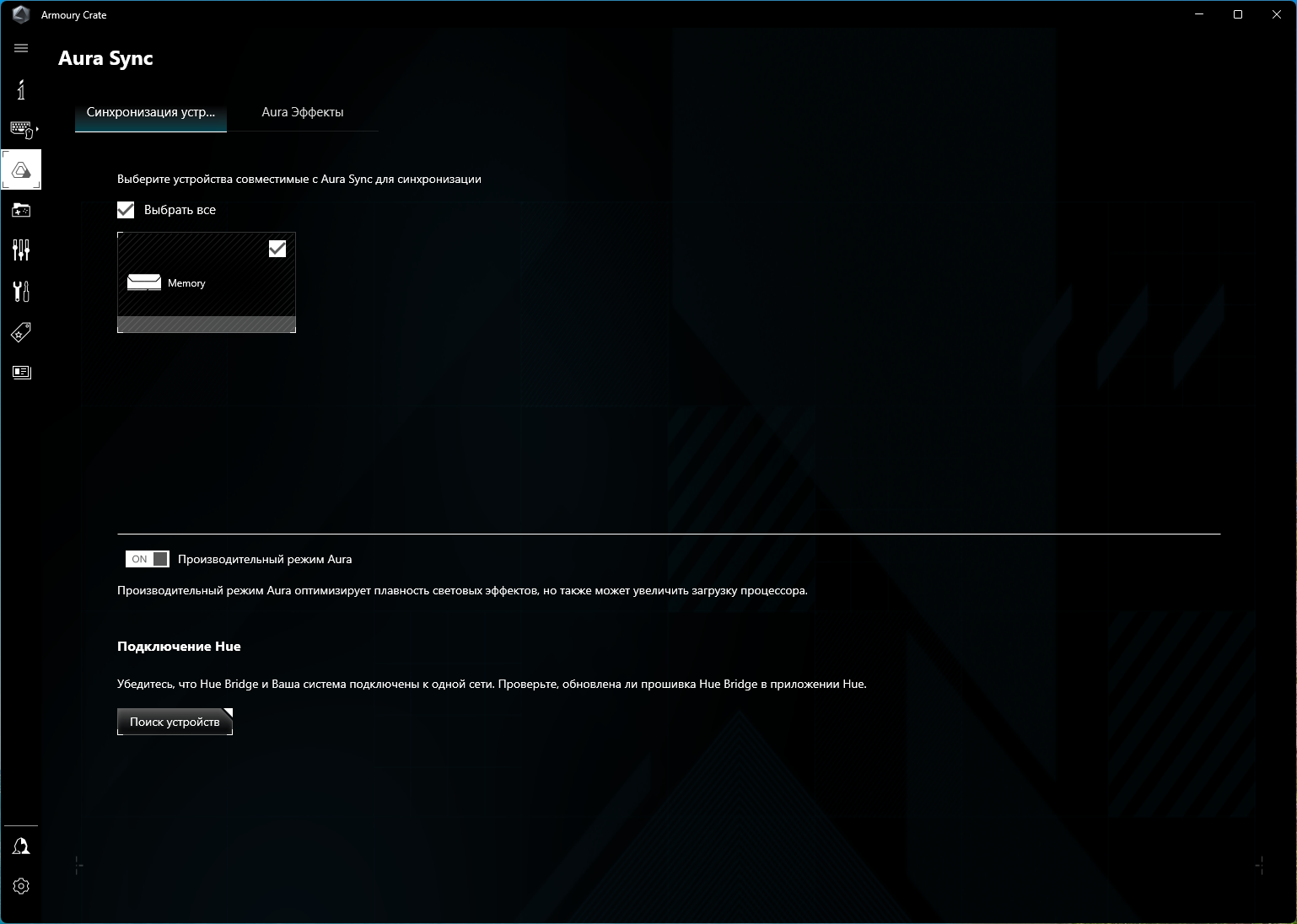

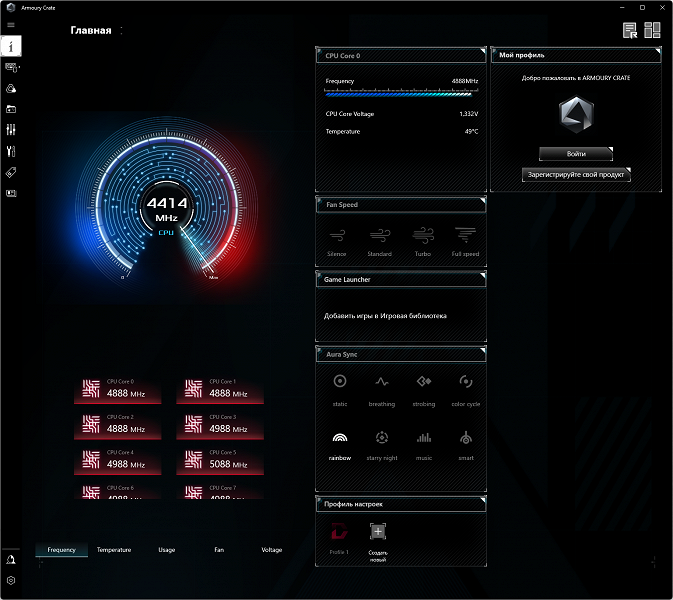

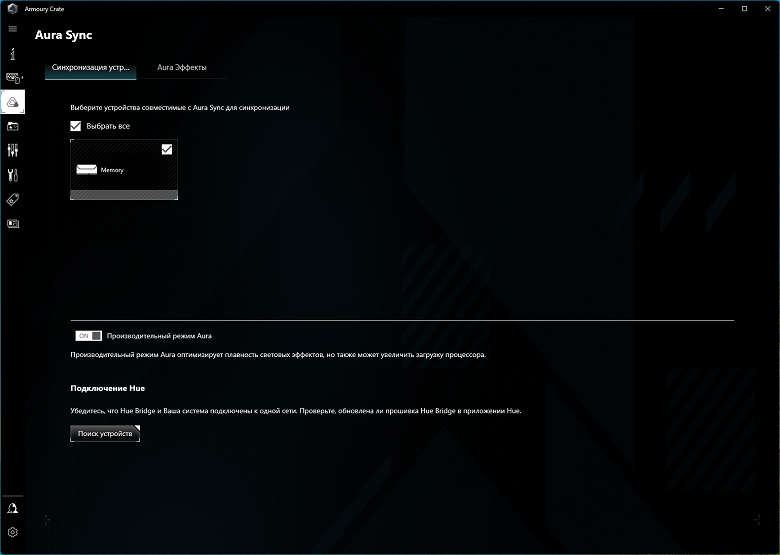

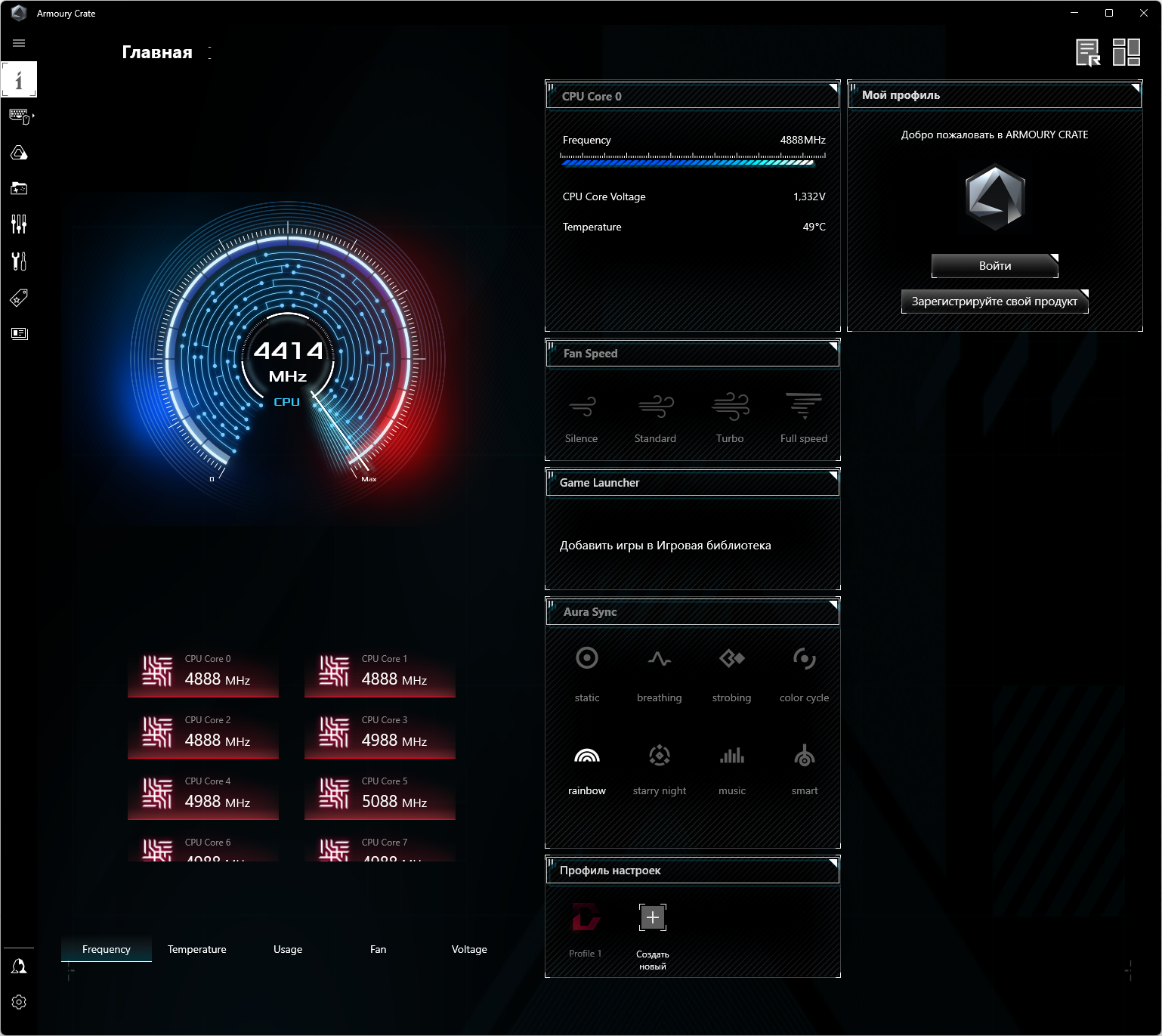

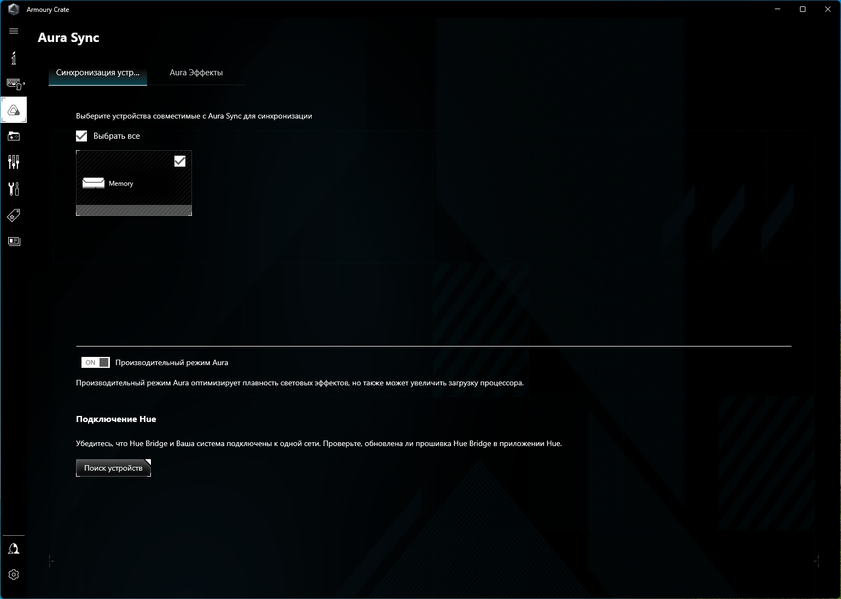

Программное обеспечение под Windows

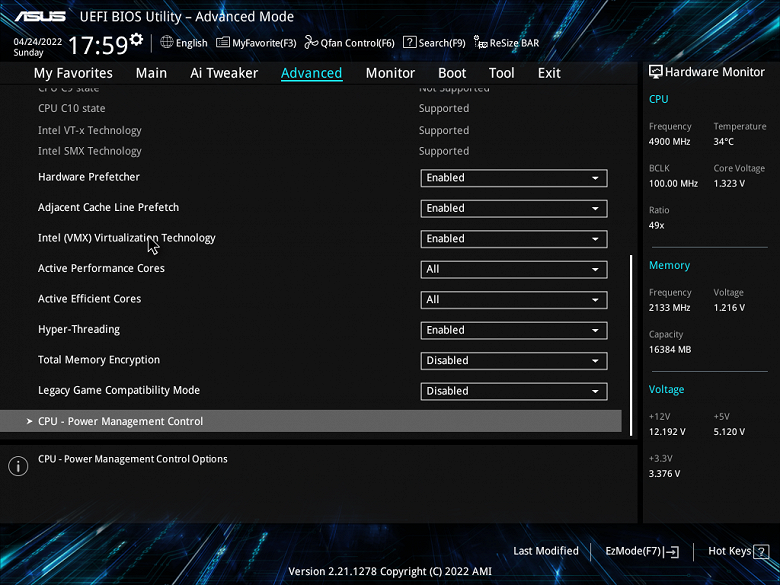

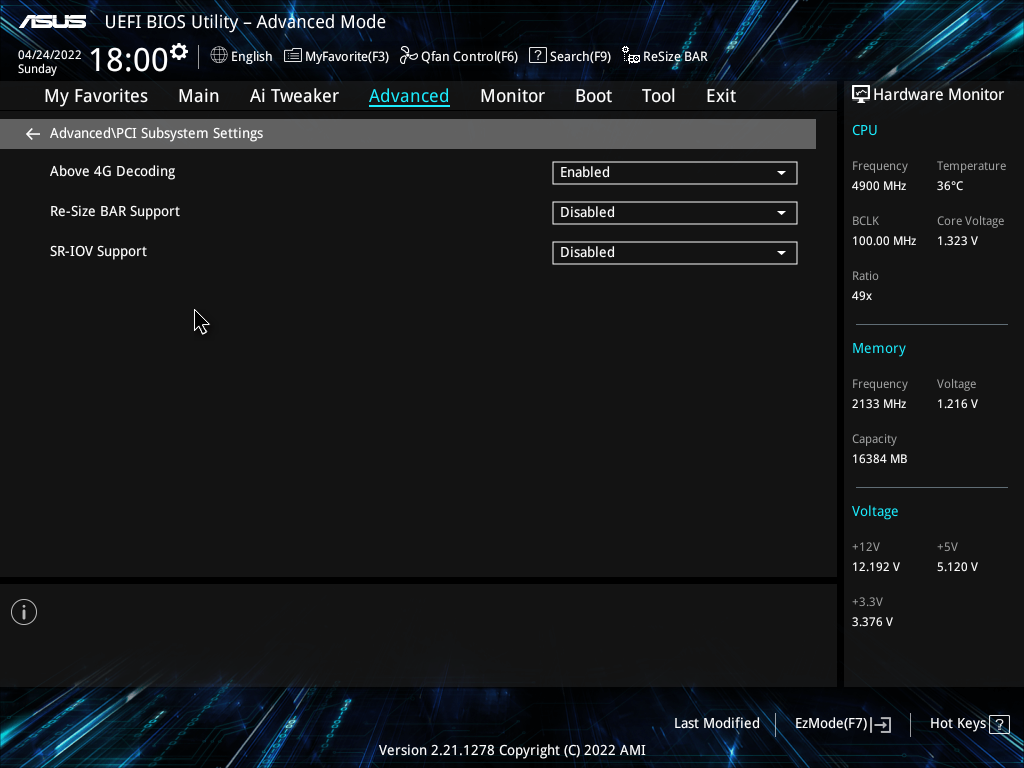

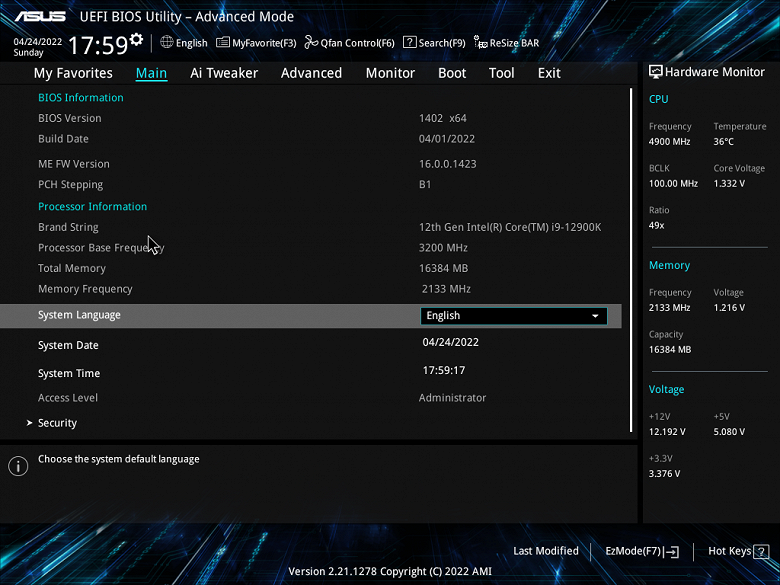

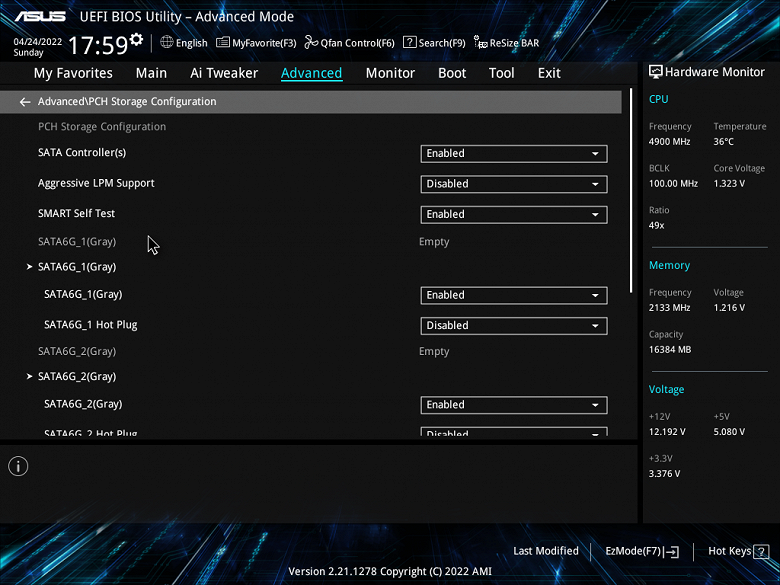

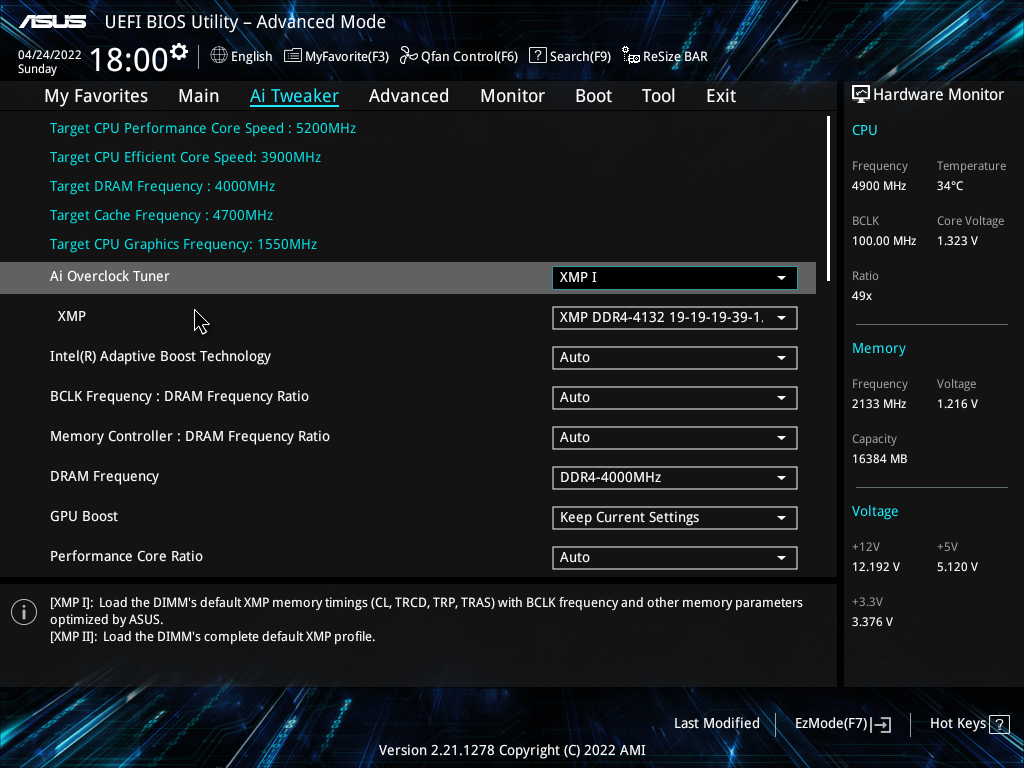

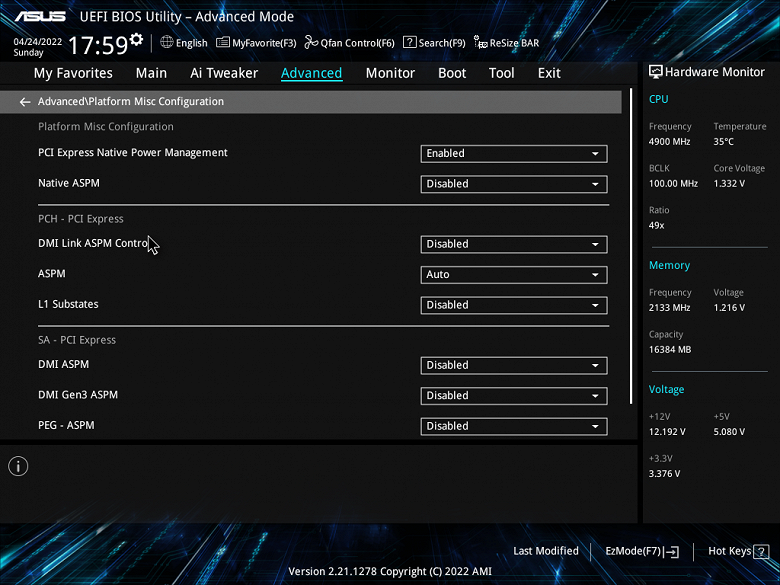

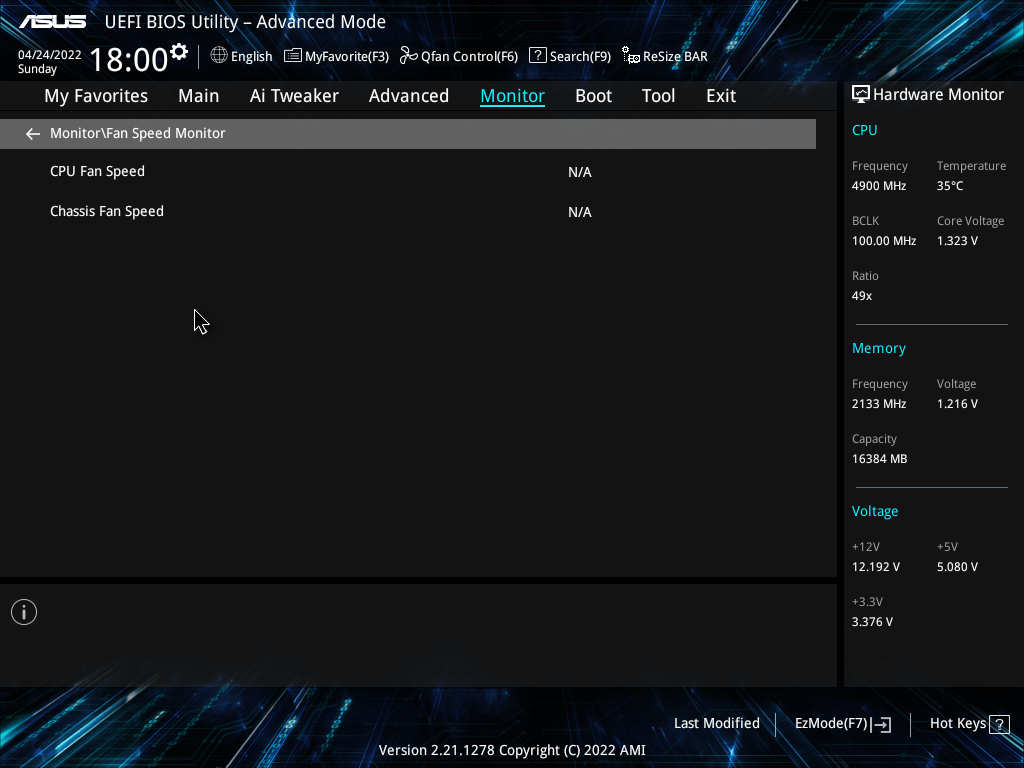

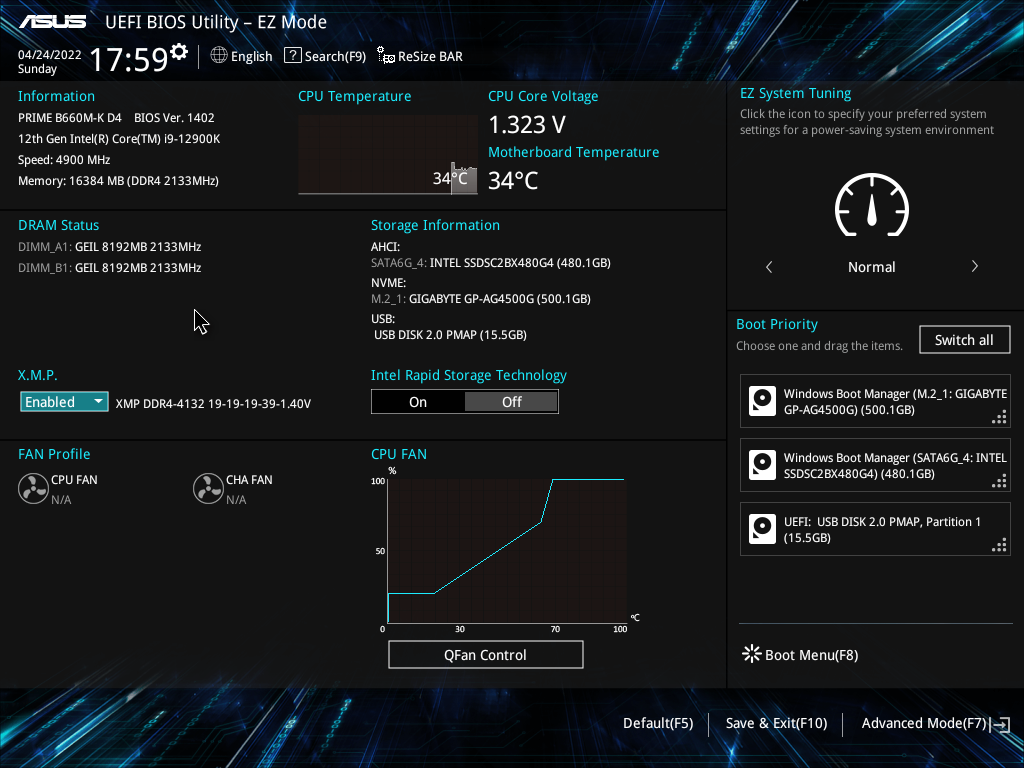

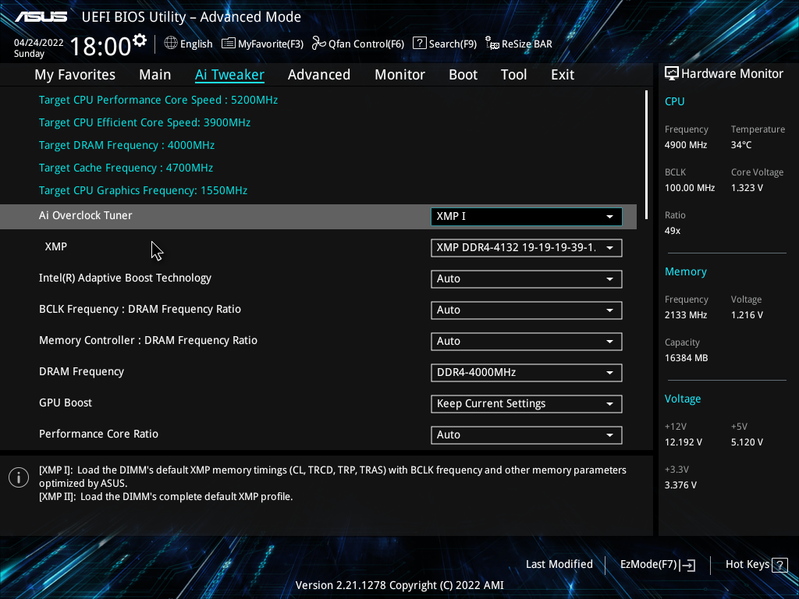

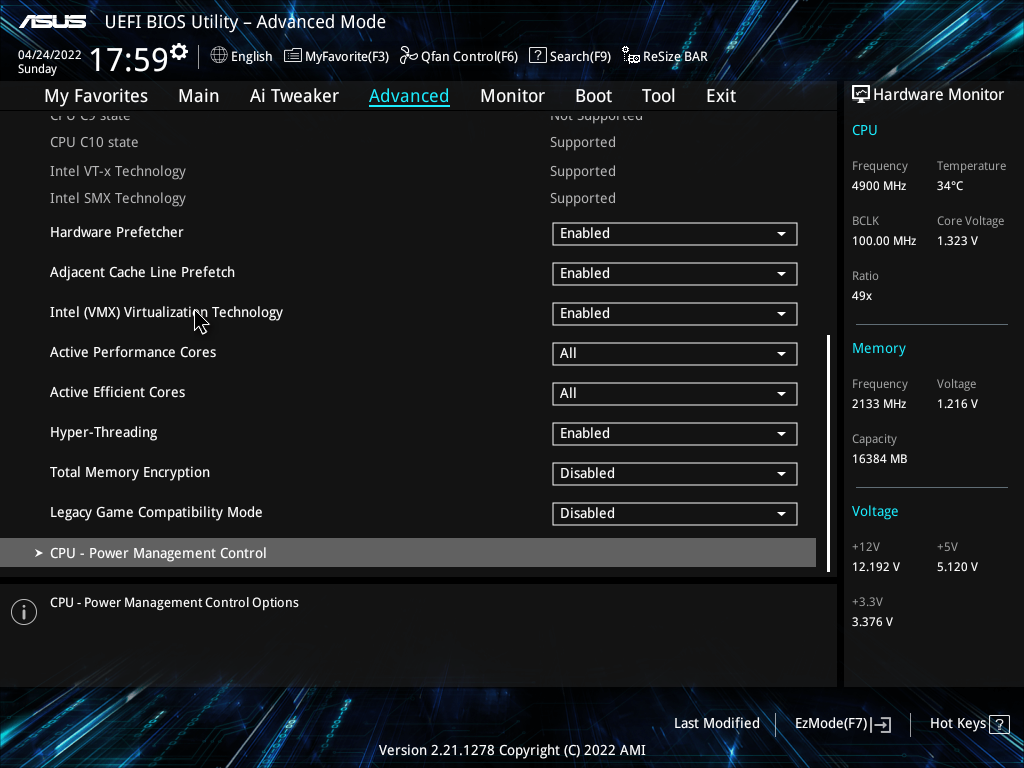

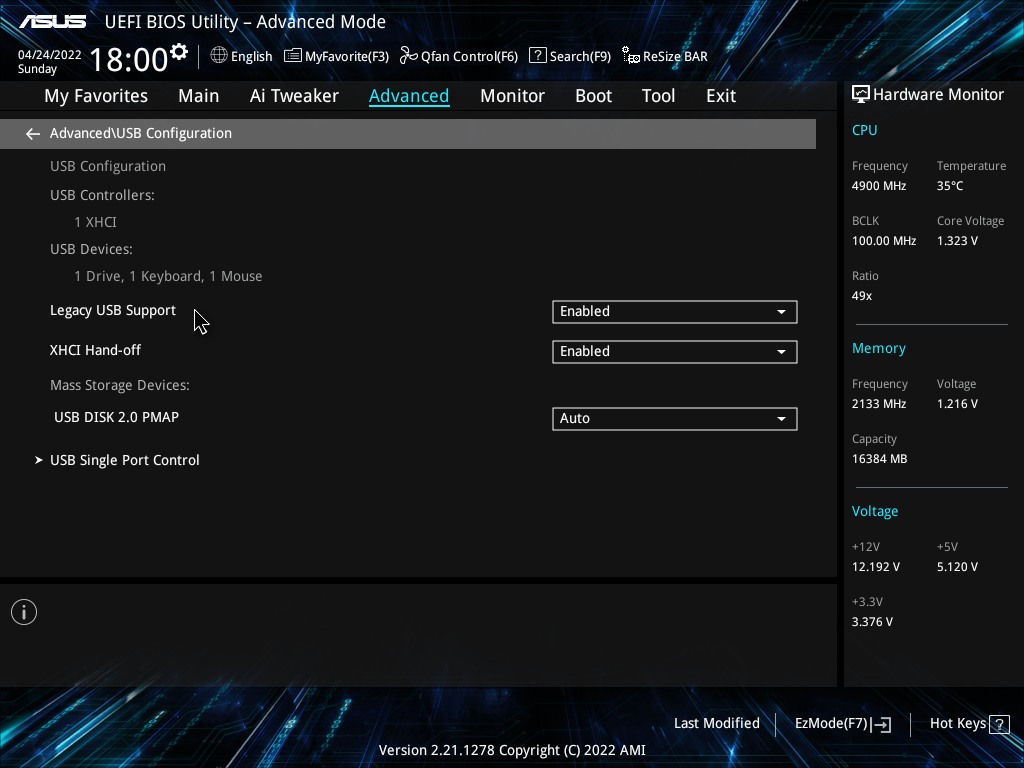

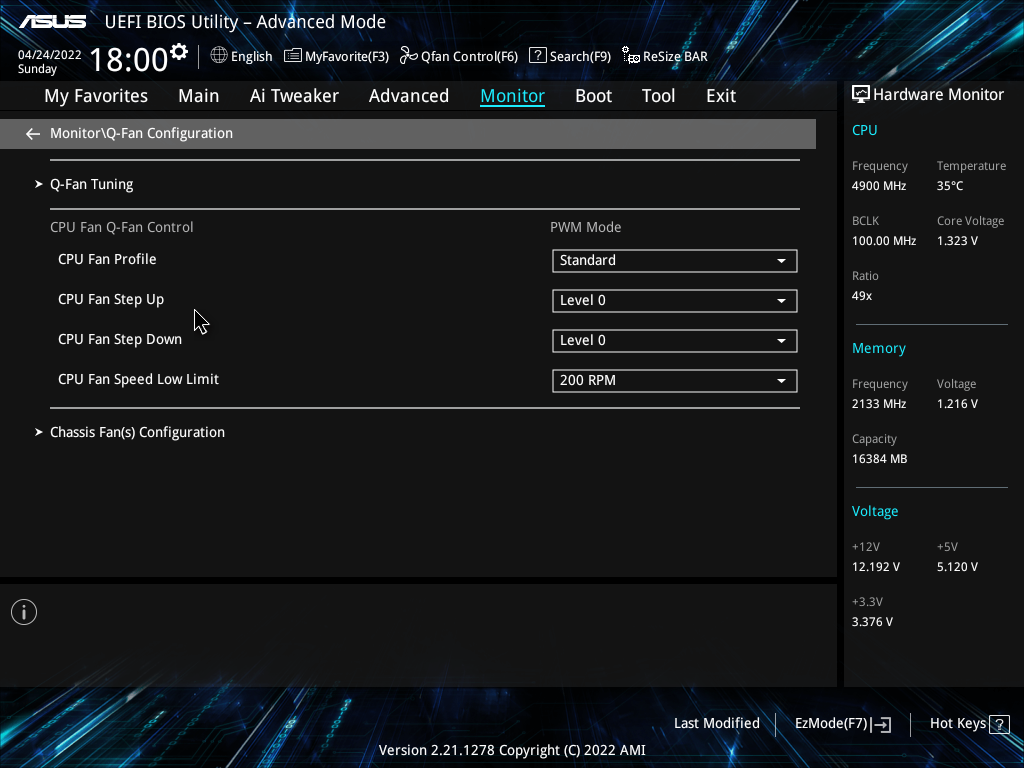

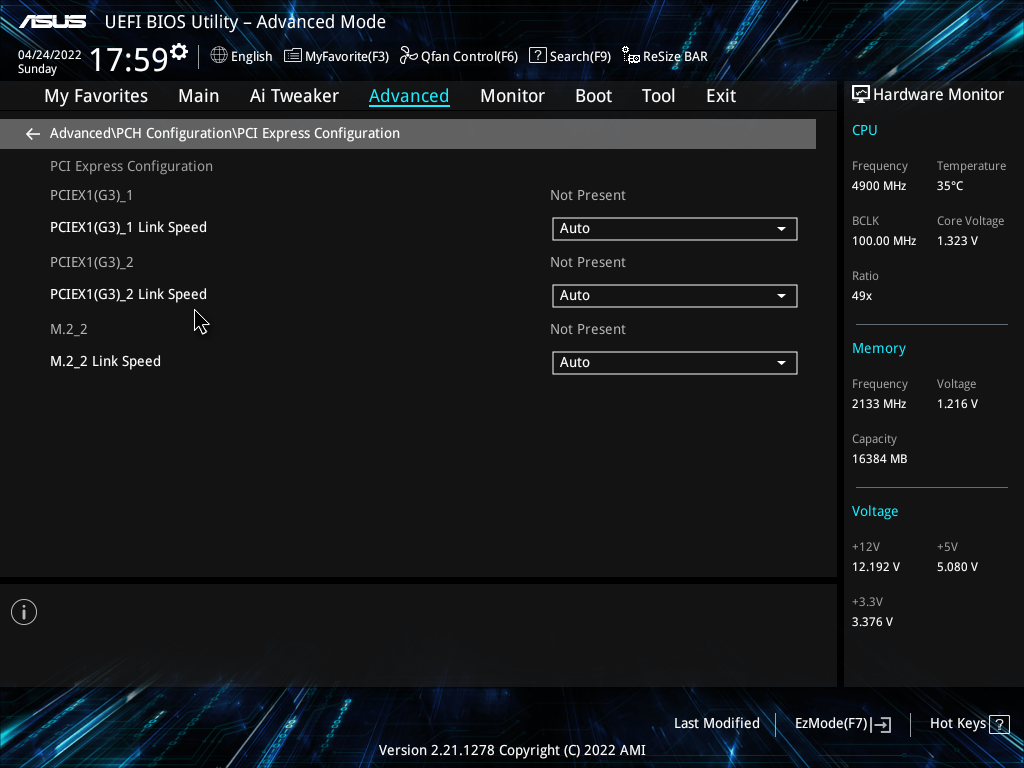

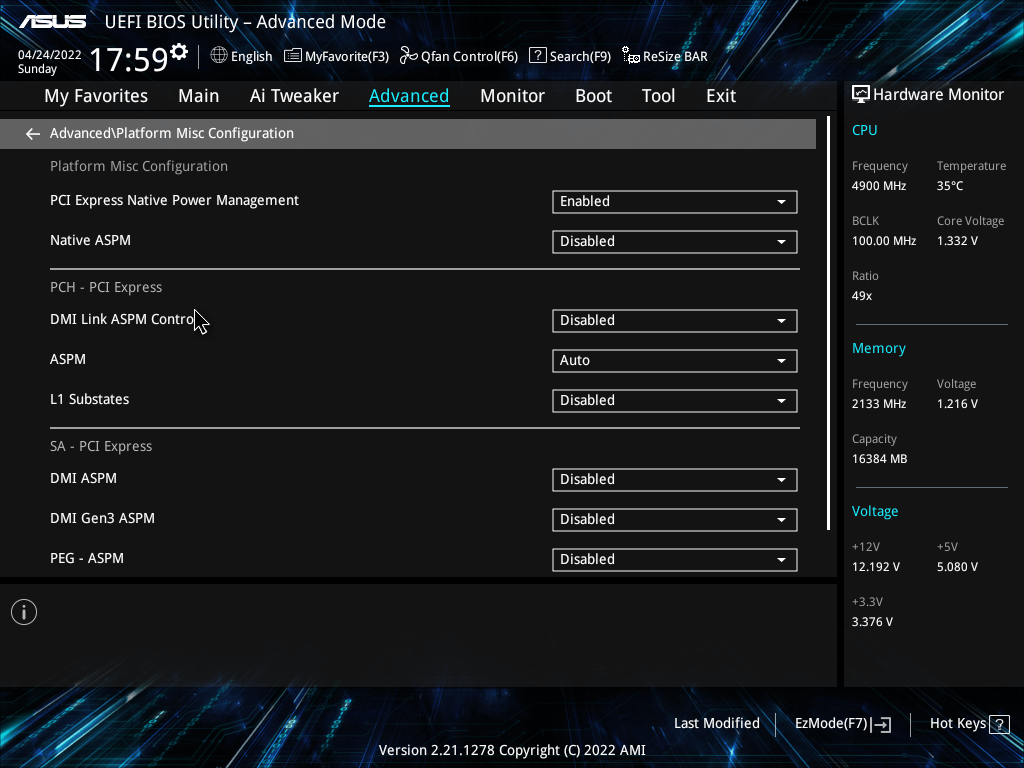

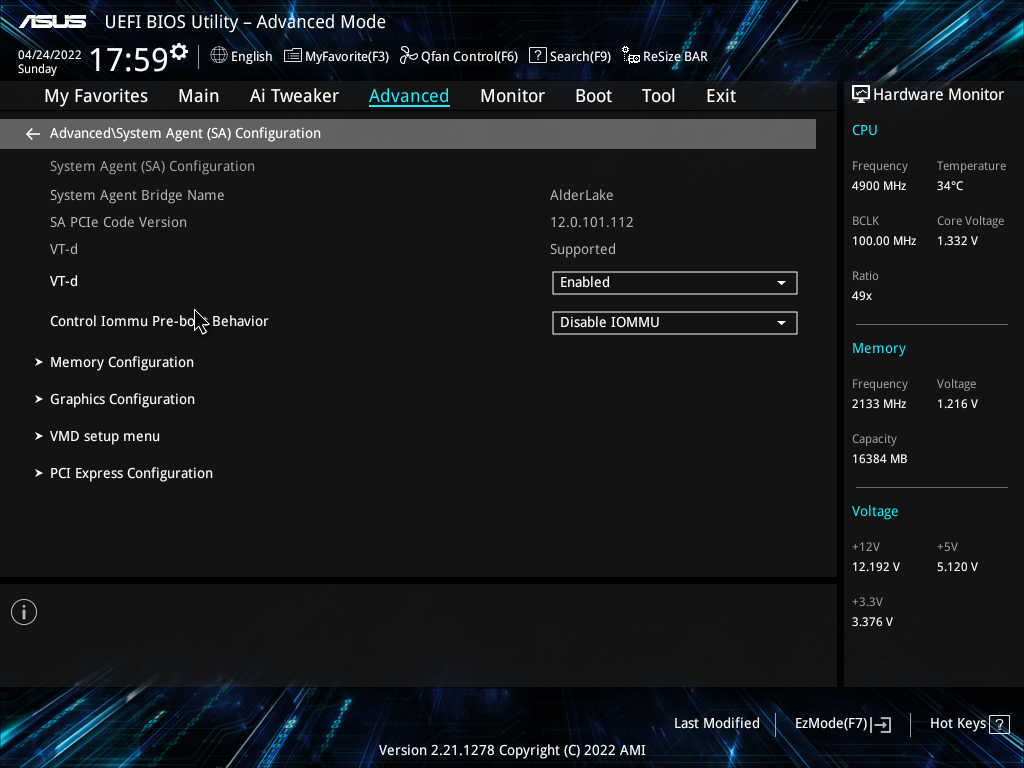

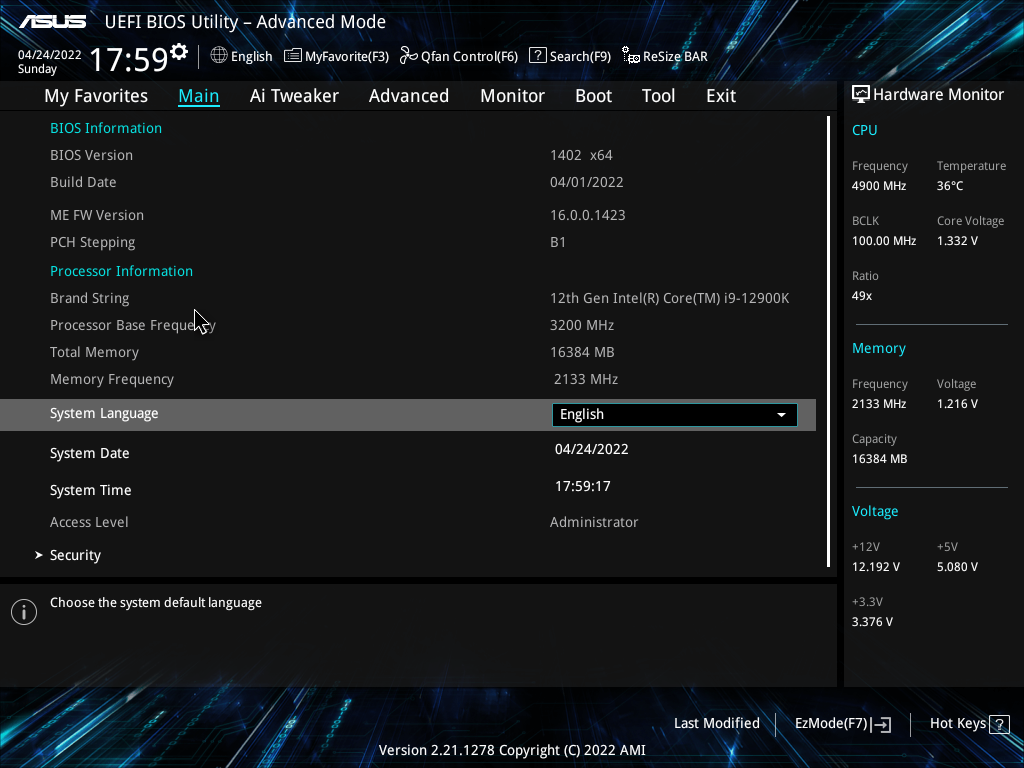

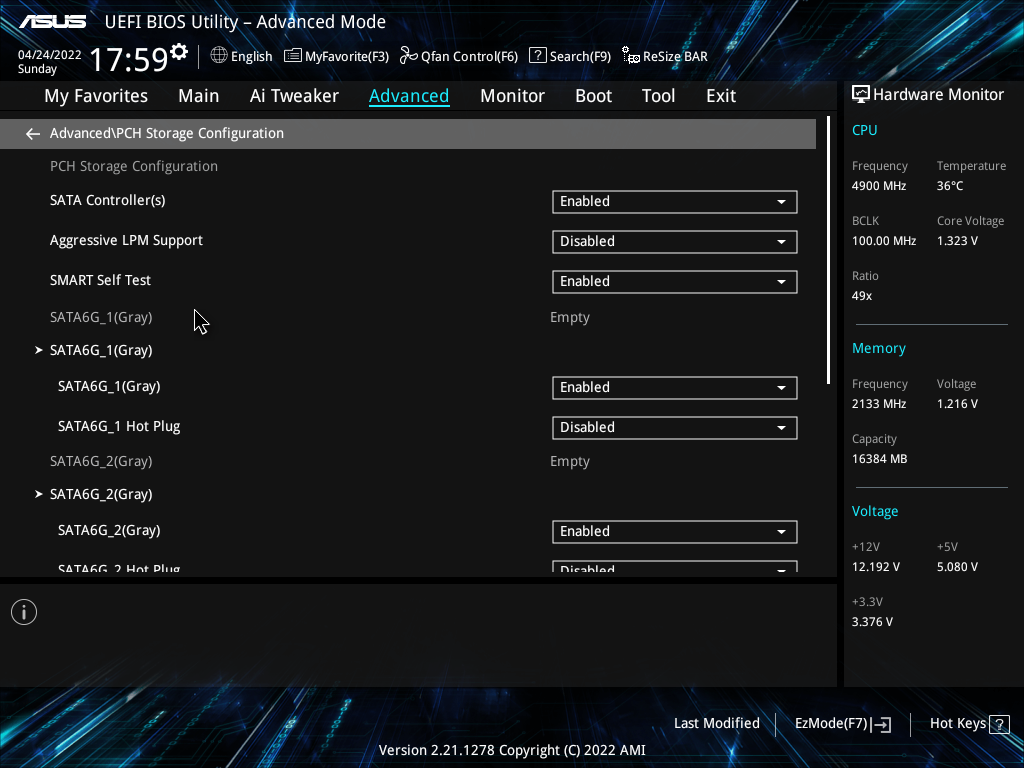

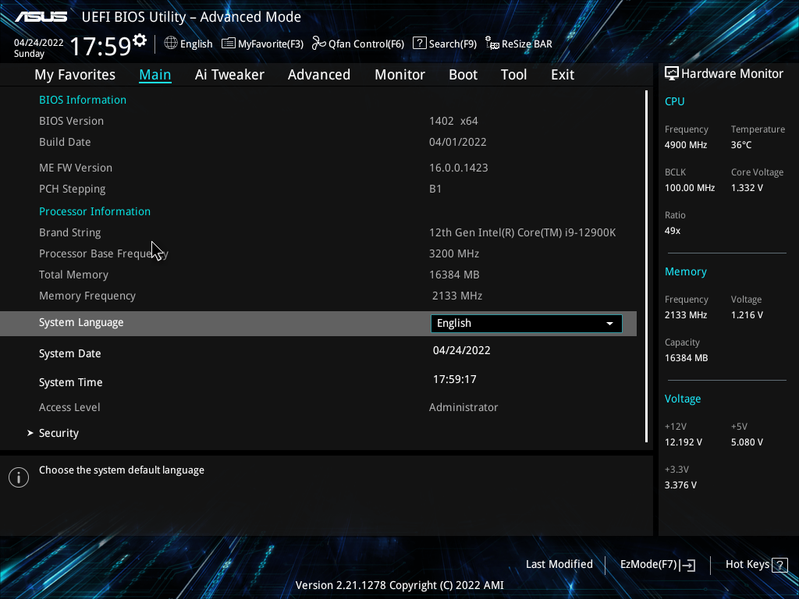

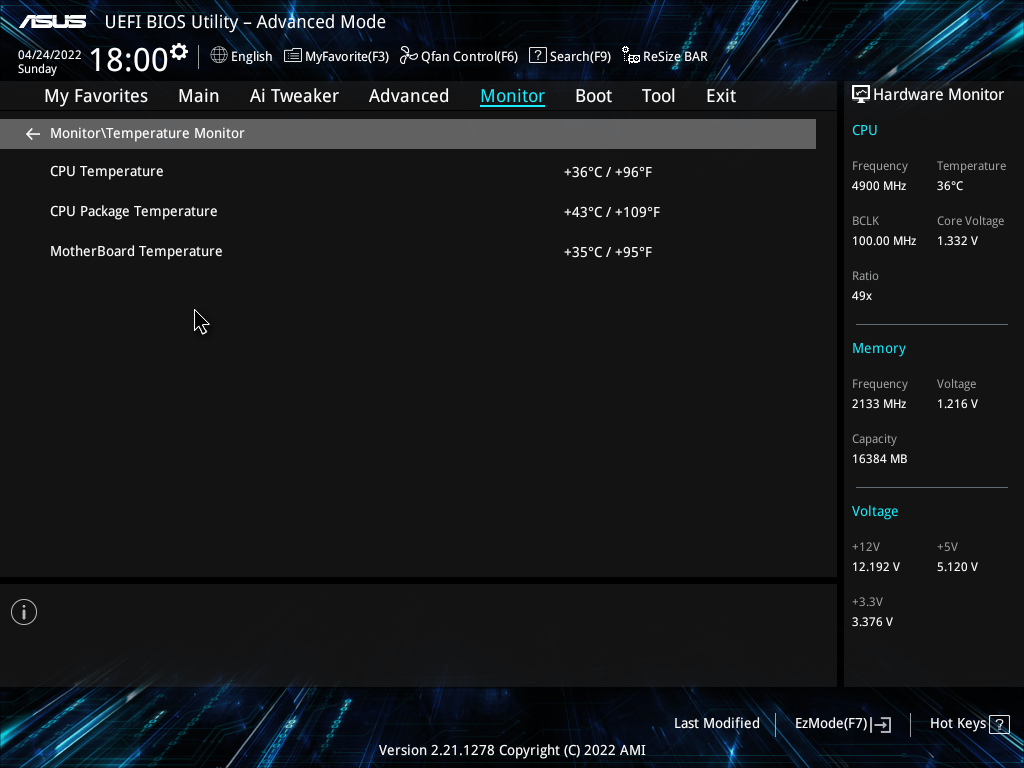

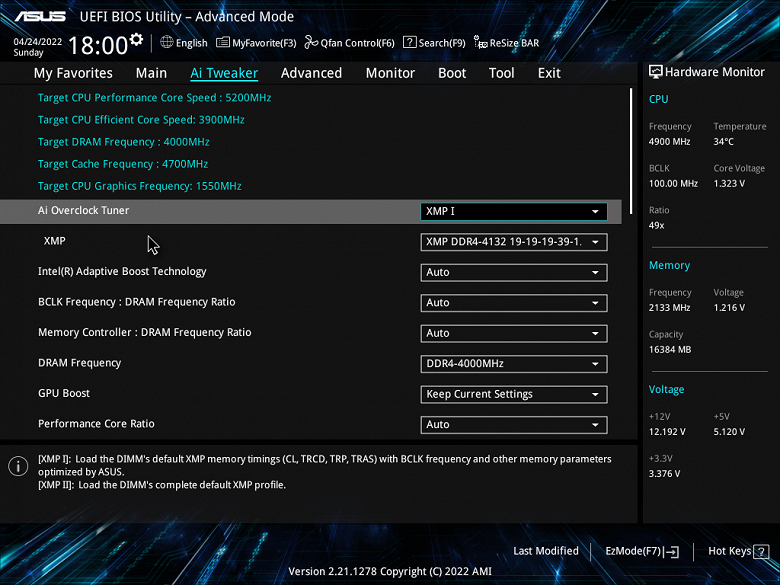

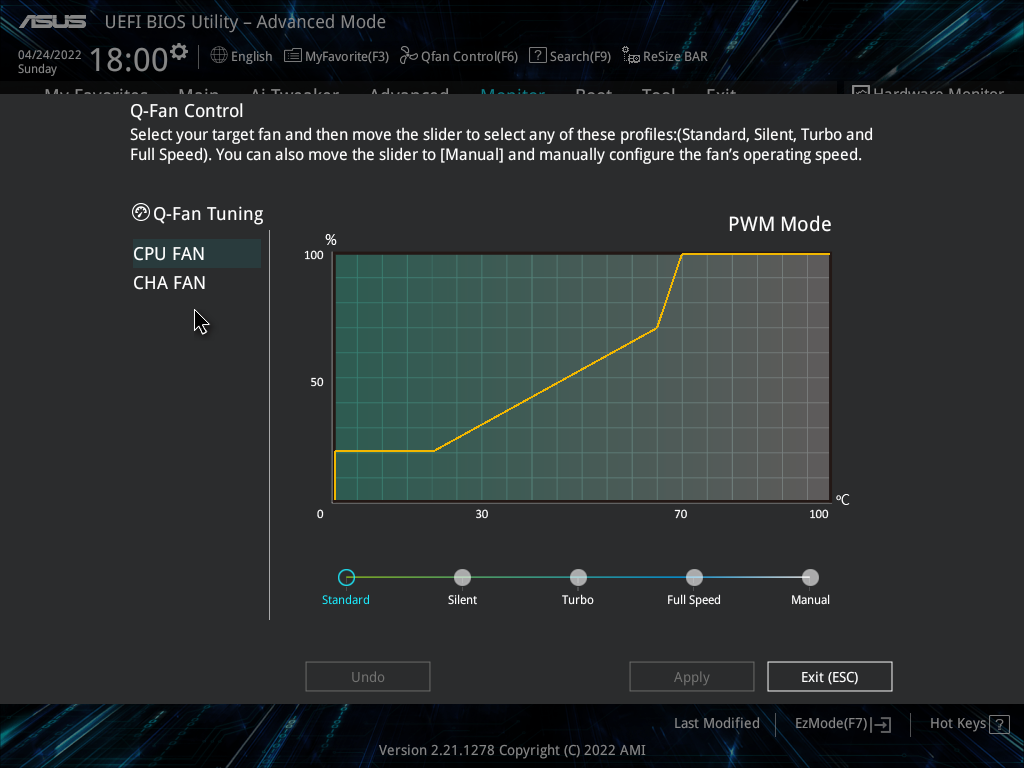

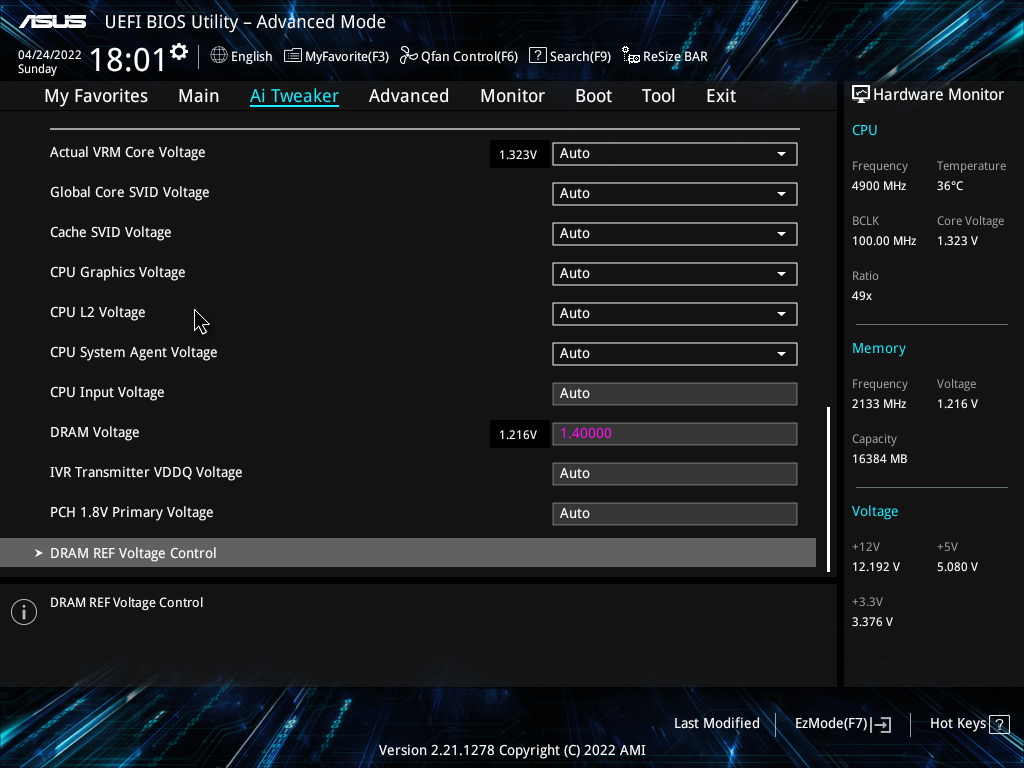

Настройки BIOS
Работоспособность (и разгон)

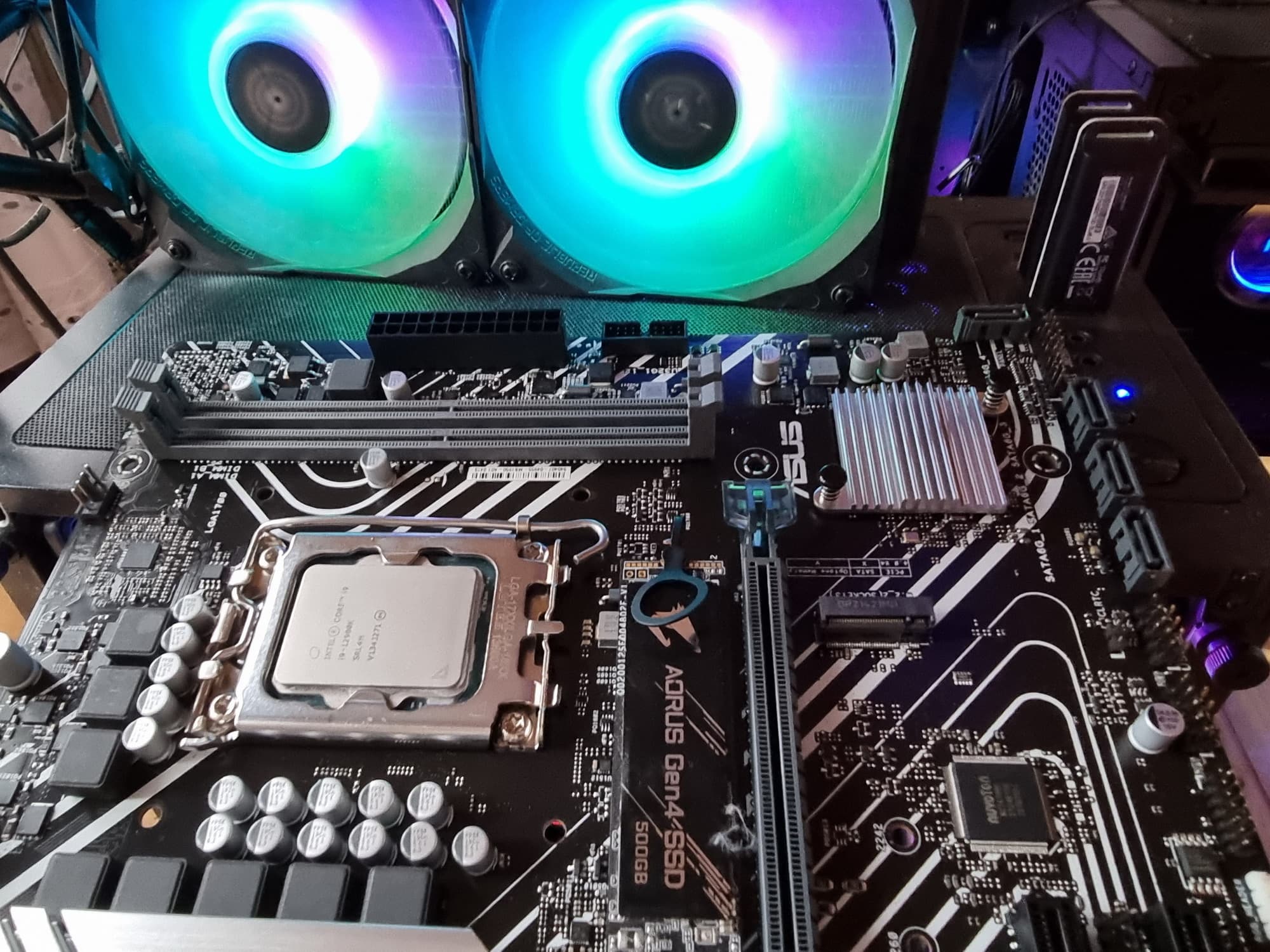

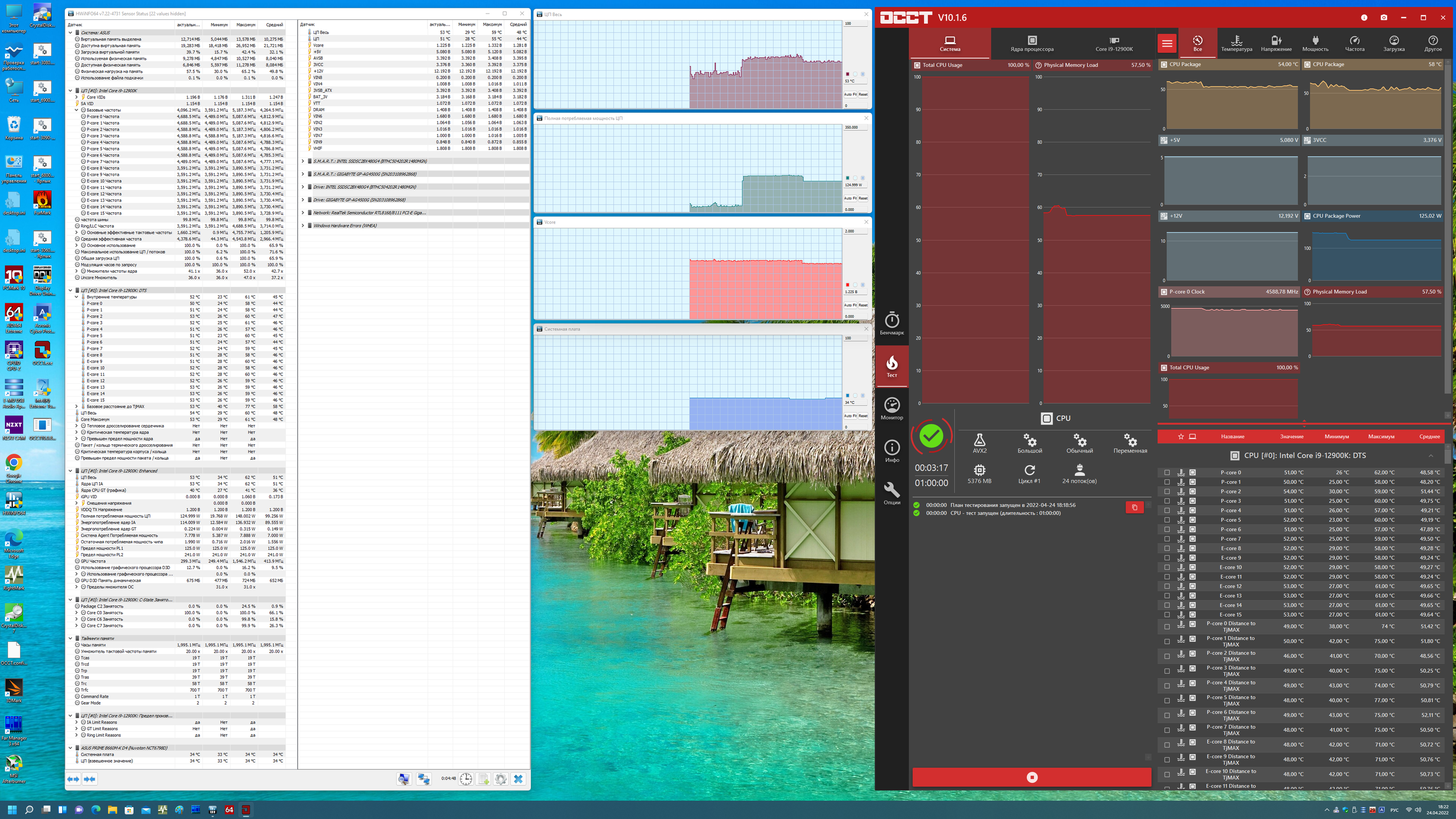

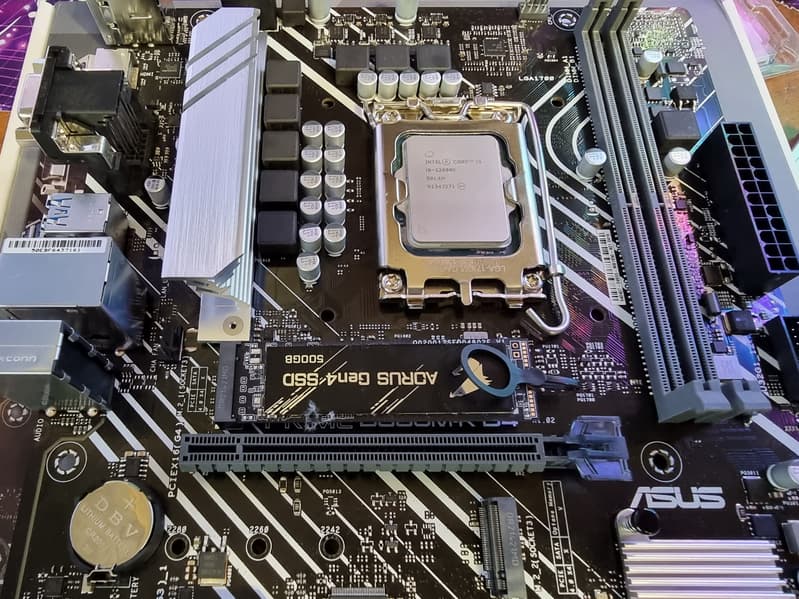

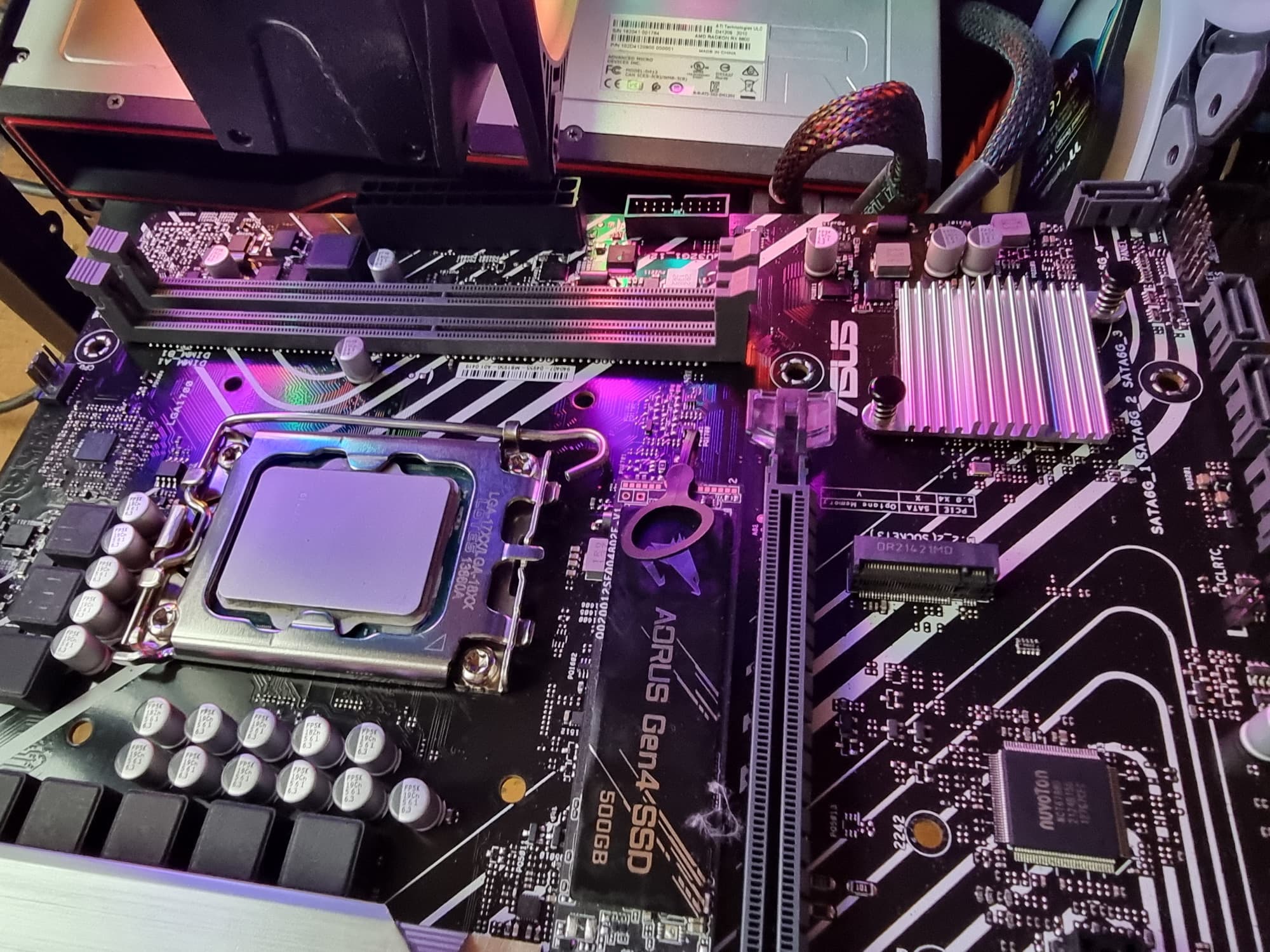

Запускаем все в режиме по умолчанию. Затем нагружаем стресс-тестами.
Прекрасно понимаю, что процессор 12900К – не для такого рода материнской платы, сюда подходит что-то типа 12100 или вообще Celeron какой-нибудь. Однако я должен показать работу системы питания под максимально возможной нагрузкой. Поэтому и 12900К. И, как мы видим, автоматический разгон самого мощного на сегодня процессора 12го поколения получился пусть и не привычный и стандартный (4,9/3,7 ГГц), однако все же и 4,6/3,6 ГГц – это очень и очень прилично для такой весьма скромной системы питания! При этом подчеркну, что был запущен стресс-тест, каких в реальных условиях практически не встречается. То есть матплата показала себя с очень хорошей стороны по поддержке даже самых мощных процессоров при стабильной работе.
Понятно, что если эту материнку использовать для работы вместе с процессорами средне- и малобюджетного сегментов типа Core i5 – 12400 и ниже, то уже такие процессоры, возможно, смогут продемонстрировать даже чуть более высокий уровень авторазгона.
Выводы
Материнская плата Asus Prime B660M-K D4 ориентирована на тех, кому требуется обычное решение для сравнительно компактного ПК среднего уровня (домашнего или офисного) без рекордной поддержки всевозможной периферии.
У нее 12 USB-портов, при этом быстрых USB 3.2 Gen2 нет вообще, однако имеется 6 портов USB 3.2 Gen1. У платы один «длинный» слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, и пара PCIe x1. Также у платы 2 слота M.2: один из них подключен напрямую к процессору, другой — к чипсету B660; оба линиями PCIe 4.0. Еще у этой модели 4 порта SATA и всего 2 разъема для вентиляторов. Сетевые возможности скромные: всего один гигабитный проводной контроллер. Подсветкой это решение похвастать тоже не в состоянии. Зато среди видеовыходов процессора есть d-Sub, чего мы давно уже не встречали на современных моделях хотя бы среднего уровня, но что может быть по-прежнему актуально для совсем бюджетных сборок. При этом плата не то чтобы крайне дешевая, она стоила около 9 тысяч рублей на момент публикации обзора. Если нужно более дешевые решения под LGA1700, то следует смотреть на платы с чипсетами типа H610.
