Сублимационный принтер Casio DP-8000


Цифровая фотография ассоциируется в первую очередь с электронной почтой, однако, и традиционная почтовая открытка не осталась забыта. Ряд фирм выпустил сублимационные принтеры открыточного формата 10х15 см (JVC GV-PT2, MITSUBISHI CP-D1E), причем обратная сторона уже заранее имеет вид почтовой открытки — разметка для марки и адреса. Переплюнуть типографскую печать даже для посредственного сублимационного принтера труда не составит, а лучшие из них составят достойную конкуренцию фотографии. Открытки имеют двустороннее полимерное покрытие и отпечаток с них удается удалить только кипятком и то не сразу, в отличие от чернил шариковой ручки, которые легко смазываются. Когда рассматриваемый принтер был разработан, фирма Casio еще не освоила достойных ее цифровых камер. Теперь же с появлением мегапиксильных камер можно с удовлетворением констатировать, что запас карман не тянет и принтер позволит вам на открытке сохранить все детали исходного изображения. Правда, при прямом соединении камеры и принтера вам придется удовлетвориться половинным качеством, поскольку на момент разработки предполагалось, что изображение в 1280 × 960 точек можно получить только при сканировании, а фото с камеры должно занять всю площадь кадра, даже если в нем всего 640 × 450 пикселей. Несколько подсластить пилюлю разработчики попытались, сделав возможным уже при прямом подсоединении камеры к принтеру 416 типов форматирования кадров, печать календарей и коллажей. При прямом подсоединении ЖКИ экран камеры играет роль дисплея, а кнопки на принтере позволяют манипулировать экранными меню. Правда, с коллажами, на мой взгляд, вышла накладка, так как для улучшения впечатления надо было бы виньетку печатать с максимальным разрешением принтера. В нашем случае заложенные в память шаблоны скорее оттеняют даже фотографию, сделанную посредственной камерой. Вообще, на мой взгляд, принтер несколько опередил свое время, а потом фирма о нем забыла. Так, в комплект поставки входят только 16 битные драйверы для WIN 3.1. На сайте фирмы о новых драйверах ни слуху, ни духу, хотя в офисе компании "ТЕЛЕ-СЕРВИС МС" мне сказали, что они таки получили новые драйверы для WIN 98. Представляемая при прямом подключении камеры к принтеру возможность печатать индексные фотографии казалась бы очень заманчивой, если бы не цена отпечатка. Комплект из 25 открыток в Москве стоит $15, и это еще на тридцать процентов дешевле, чем рекомендованная производителем цена.

Итак, чтобы извлечь из принтера максимум, вам вне зависимости от камеры придется подсоединить его к компьютеру. На этом тернистом пути вас может ждать неприятная неожиданность. Поскольку в силу не понятной мне традиции кабель в комплект принтера не входит, вы рискуете, схватив первый попавшийся кабель, с которым нормально работал HEWLET PACKARD DeskJet 310 и даже Epson Stylus Photo EX и подсоединив им Casio DP-8000 к компьютеру, в ответ увидеть сообщение, что принтер не найден. В описании принтера в отличие от Epson никаких специальных требований к кабелю не приводится и надо полагать, стандартный должен подходить. Но стандарт — штука тонкая, вместо громких слов лучше бы производители рисовали в описании распайку кабеля, а то ведь производители кабелей тоже ленивы, и искать этот стандарт (я его в сети нашел довольно быстро: (сам стандарт, кабели) и даже скопировал к себе) не стали, а воспользовались благодеянием фирмы Hewlett Packard, которая в некоторых описаниях распайку принтерного разъема приводит, а там используются не все жилы. Разобрав два кабеля, я с удивлением обнаружил, что обвинения производителей кабелей в жадности несправедливы. В обоих кабелях — и в том, который работал, и том, который нет, было задействовано одинаковое количество жил, но спорные жилы были запаяны по-разному. Перекидывание жил позволило, наконец, обнаружить принтер, причем побочным эффектом этой перепайки стало то, что при подключении этого кабеля к принтеру Epson он стал индицировать в окне драйвера количество оставшихся чернил.

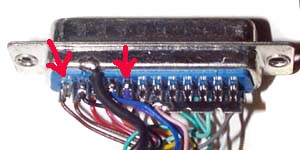

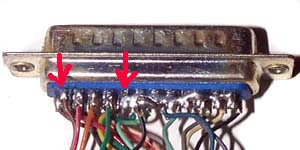

Итак, чем же различались два кабеля:

14 ножка свободна. 18 имеет отдельный провод. 18 ножка объединена с остальными землями

Принципиальной для данного принтера была ножка 14, которая в стандарте обозначена как Autofd и в справочнике Standart IBM PC (составитель Г.Карпов, — Кишинев, ВИРТ, 1991 г.) сопровождается следующим комментарием: "если этот сигнал установлен в низкий уровень, бумага автоматически подается на одну строку вперед после печати. Устанавливается с помощью переключателей на принтере", — т.е. к печати изображений отношения не имеет, да еще предполагается, что она дублирована переключателем. Во втором кабеле эта жила была задействована для дополнительной отдельной земли — ножка 18, возможно, какому-то принтеру именно это и важно. Говорят, что в дорогих кабелях все по честному и в кабеле все 26 жил (25 контактов и корпус, т.е. нет объединенных земель и пустых ножек).

Ну, наконец, подсоединение я поборол, драйвер установил и даже отпечатал пробную страницу, установив в свойствах преобразовать формат А4 в А6, и получил вполне читаемый образец — хоть тексты распечатывай золотыми по цвету и цене чернилами.

Результаты тестов

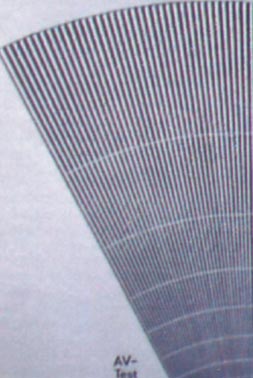

Для тестирования штриховая радиальная мира была сфотографирована камерой Casio QV-5000SX и распечатана как при прямом соединении камеры с принтером, так и при сохранении изображения в компьютере.

Затем изображение миры было повернуто на 90 градусов, объединено с исходным и снова распечатано. Было сделано несколько отпечатков разного размера. На приведенных иллюстрациях видно, что печатаемая точка имеет прямоугольную форму и разрешение по горизонтали больше, чем по вертикали. Таким образом, без потери деталей на открытке можно распечатать изображение 1280 на 960 пикселей.

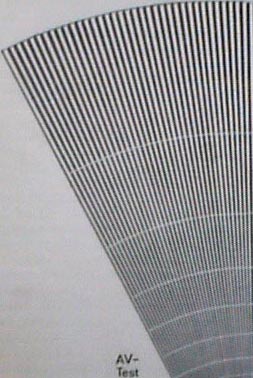

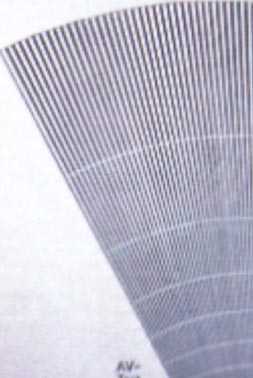

исходное фото отпечаток при прямом соединении камеры и принтера отпечаток с компьютера

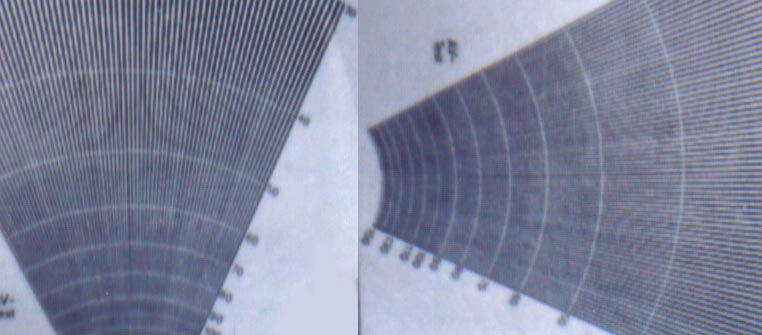

вдвое уменьшенный отпечаток с сохранением количества точек исходного изображения

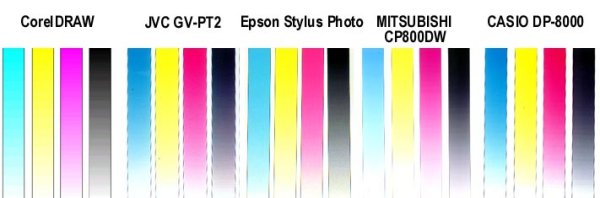

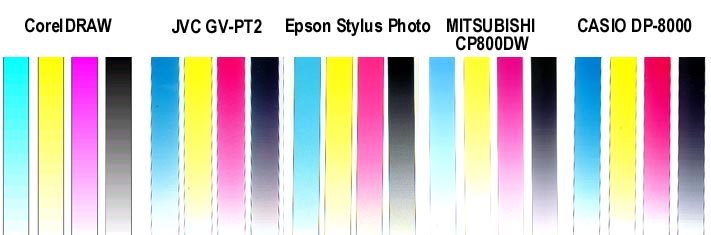

Для проверки цветовых характеристик в программе Corel было нарисовано четыре прямоугольника с градиентной заливкой. В результате цвет изображения от самых светлых до черных тонов оставался нейтрально серым, причем порогового значения в светах практически не существует. С цветными прямоугольниками возникли проблемы: при сканировании при стандартных установках сканера NEUHAUS9600, пурпурная краска в тенях передавалась как красная. Визуально отпечаток и исходное изображение соответствовали значительно лучше, чем вы можете видеть на отсканированном изображении. На фото, сделанном камерой Kodak DC120, цветопередача отпечатков значительно лучше. Вероятно, спектральные характеристики чувствительных элементов и лампы сканера, с одной стороны, и диапазон пропускания красителей, с другой, требуют специальной калибровки. При сканировании отпечатков, выполненных на принтерах Epson Stylus Photo, JVC GV-PT2, MITSUBISHI CP800DW, этот эффект менее выражен, хотя визуально отпечатки кажутся очень близкими.

В сравнении с другими принтерами этого класса следует отметить самое высокое разрешение и маленький вес.

По размеру печатной области он уступает и не имеет лотка.

К вопросу о надежности: с сожалением должен отметить, что из двух тестированных мной принтеров один периодически начинал переставлять точки изображения, что в моих тестах встречалось и у конкурентов, однако те приходили в себя после выключения питания, этот же проявил свободу воли и методы приведения его в чувство по желанию пользователя мной найдены не были.

Технические характеристики

Принцип печати Сублимационный с возгонкой красителя
Разрешение в пикселях При печати с использованием цифровой камеры: 640х480
При печати с использованием компьютера:
1920х960 (высокое разрешение),
640х480 (нормальное разрешение)
Разрешение в точках на дюйм При печати с использованием цифровой камеры: 149х149
При печати с использованием компьютера:
446х297 (высокое разрешение),
149х149 (нормальное разрешение)
Количество выводимых цветов 16,770,000
Размер листа бумаги 148х100 мм
Размер выводимого отпечатка 109х82 мм
Механизм подачи бумаги Ручная подача по одному листу
 Разъемы ввода-вывода CENTRONICS
Размеры 250 × 71.5 × 317 мм
Вес 2.3 кг


Камера предоставлена фирмой ТЕЛЕ-СЕРВИС МС
