Детальные результаты тестирования привода Pioneer DVR-109.

Результаты тестирования

Запись DVD+R/-R DL

Привод позволяет осуществлять запись DL дисков формата DVD+R/DVD-R на скорости 6x, к сожалению в ближайшие 1-2 месяца дисков формата DVD-R DL у нас не ожидается, так что мы сможем протестировать только работу привода с дисками формата DVD+R DL. При записи DVD+R DL болванок привод осуществляет автоматическую установку значения Book Type в DVD-ROM, это необходимо для достижения наибольшей совместимости со старыми DVD-ROM приводами и бытовой техникой.

Запись DVD+R DL

Привод	запись на 2.4х мин.	запись на 4х мин.	запись на 6х мин.	запись на 8х мин.
Pioneer DVR-109	45:23	27:45	20:03	--:--
Plextor PX-716A	43:11	26:29	19:12	--:--
NEC ND-3540A	43:58	26:45	19:54	19:21

К сожалению, до сих пор на рынке нет DL болванок сертифицированных для записи на высокой скорости, но привод соласился записать болваноку Verbatim DVD+R 2.4х на скорости 6х. Как показали тесты, DL болванки TDK привод согласился записывать только на скорости 2.4х .Теперь посмотрим насколько качественно привод записал тестовые болванки. Качество записи мы будем оценивать с помощью программы Kprobe2, которая умеет работать с DL болванками и приводов LiteOn 812S и Toshiba 1712.

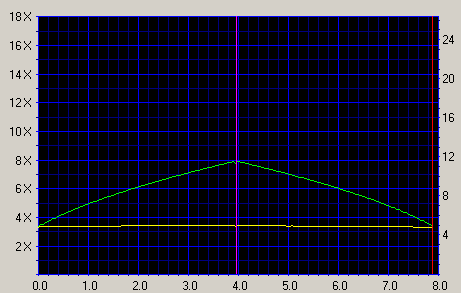

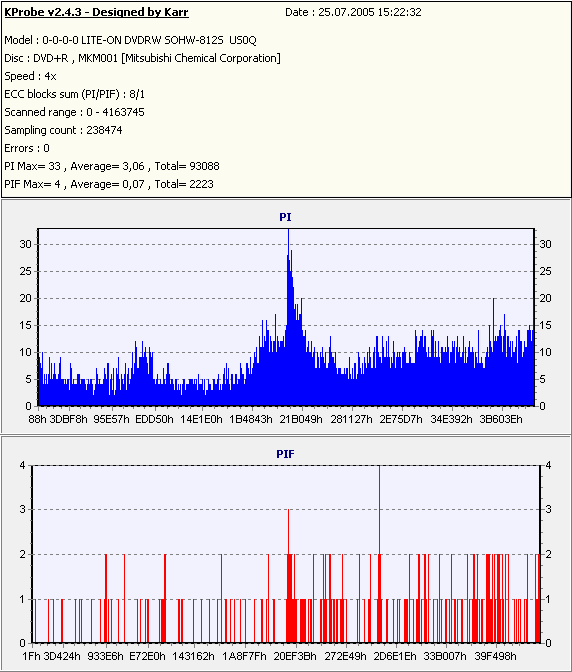

Pioneer DVR-109 скорость записи DVD+R DL 6х (Verbatim)

Результаты чтения на Toshiba 1712(speed hack)

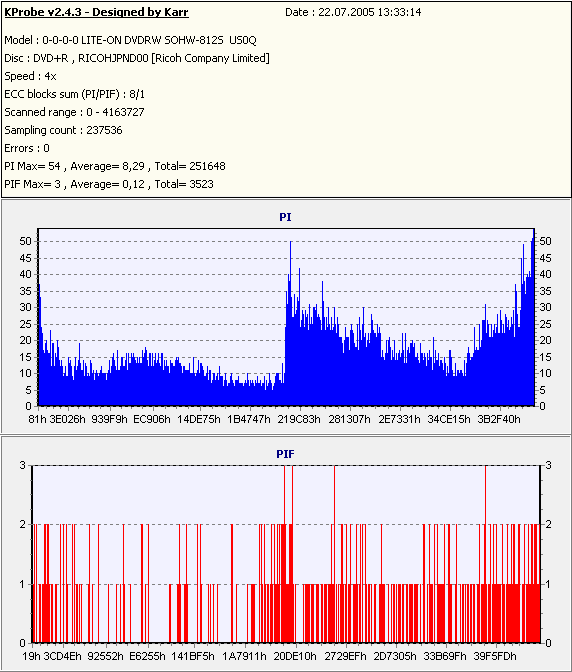

Pioneer DVR-109 скорость записи DVD+R DL 2.4х (TDK)

Результаты чтения на Toshiba 1712(speed hack)

Оба записанных диска уверенно прочитались большинством устройств, уровень ошибок был достаточно низкий, а воспроизведение DVD видео на бытовом плеере BBK 916S также прошло без каких либо осложнений.

Запись дисков DVD+R

Теперь перейдем к тестам записи DVD+R дисков, при записи дисков этого типа привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. Этот привод позволяет записывать выше номинала часть качественных болванок. При записи DVD+R дисков на скорости 16х привод старается использовать технологию CAV. В остальных случаях, при записи на скорости 6-12, используется технология Z-CLV.

Запись DVD+R

Привод	запись на 2.4х мин.	запись на 4х мин.	запись на 8х мин.	запись на 12х мин.	запись на 16х мин.
Pioneer DVR-109	24:05	14:36	8:02	7:45	7:09
Plextor PX-716A	24:42	14:18	10:51	9:45	6:04
NEC ND-3540A	23:59	14:51	9:48	8:06	6:34

Теперь, посмотрим немного результатов тестирования различных болванок формата DVD+R.

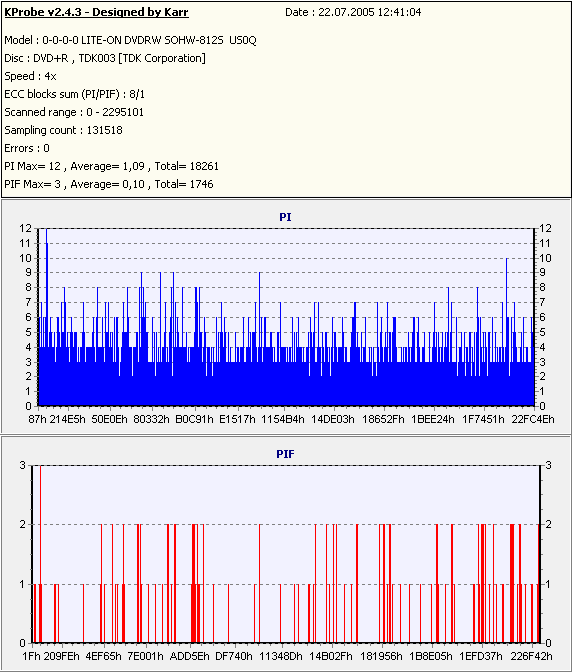

Pioneer DVR-109 скорость записи DVD+R (TDK 16x)

Результаты чтения на Toshiba 1712(speed hack)

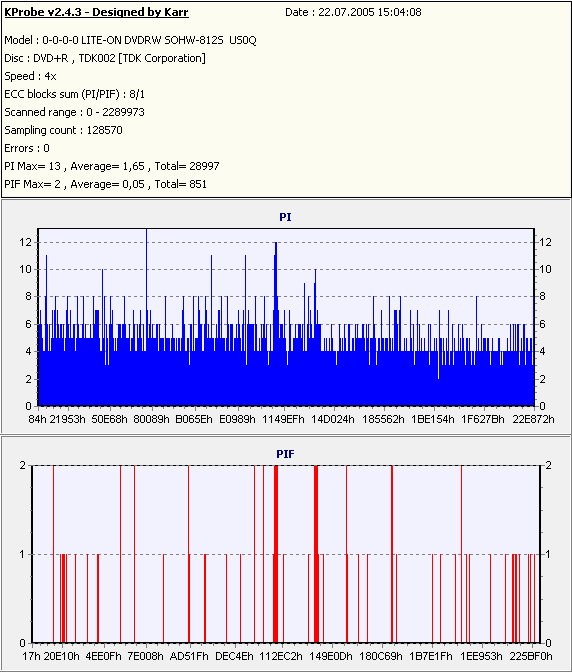

Pioneer DVR-109 скорость записи DVD+R (TDK 8x)

Результаты чтения на Toshiba 1712(speed hack)

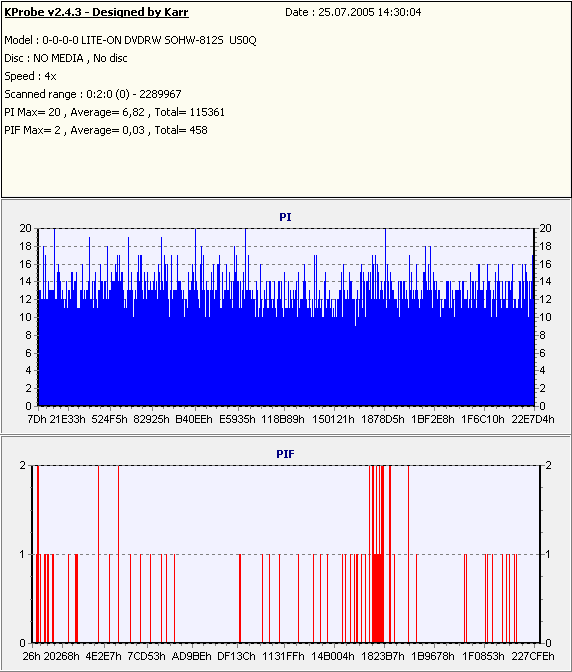

Pioneer DVR-109 скорость записи DVD+R (Traxdata 8x)

Результаты чтения на Toshiba 1712(speed hack)

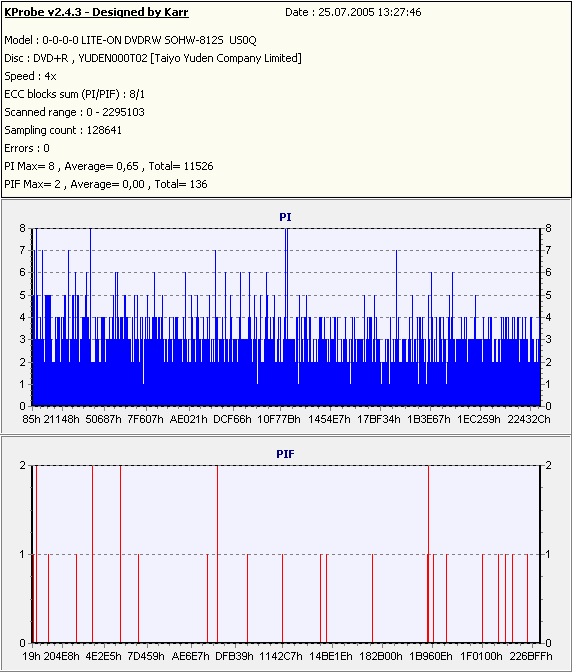

Pioneer DVR-109 скорость записи DVD+R (TY 12x)

Результаты чтения на Toshiba 1712(speed hack)

Pioneer DVR-109 скорость записи DVD+R (Digitex 8x)

Результаты чтения на Toshiba 1712(speed hack)

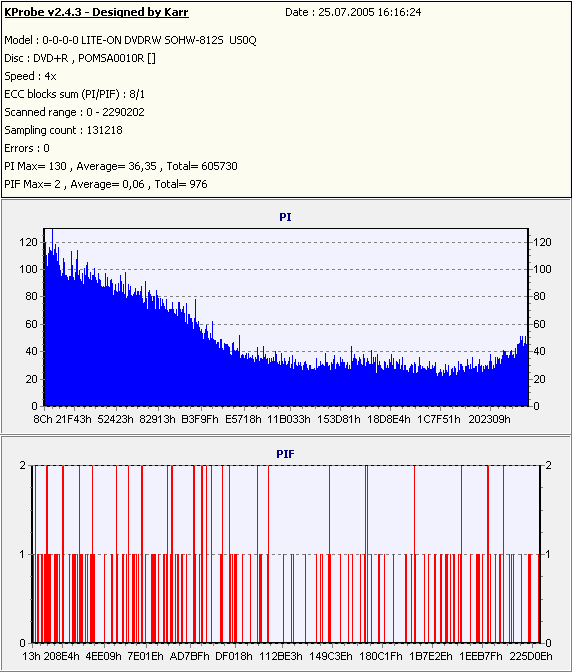

Pioneer DVR-109 скорость записи DVD+R (SKY 4x)

Результаты чтения на Toshiba 1712(speed hack)

В общем результаты контрольного считывания можно назвать хорошими, уровень ошибок у большинства носителей достаточно невысокий.

Запись дисков DVD+RW

Теперь посмотрим как привод справляется с записью дисков DVD+RW. К сожалению, для того чтобы протестировать запись на скорости 8x нужны DVD+RW болванки способные работать с такой скоростью, но увы на рынке они будут с опозданием на два три месяца.

Запись DVD+RW

Привод	стирание быстрое мин.	запись на 2.4х мин.	запись на 4х мин.
Pioneer DVR-109	00:32	24:35	14:39
Plextor PX-716A	00:32	23:54	14:28
NEC ND-3540A	00:32	24:01	14:51

Pioneer DVR-109 скорость записи DVD+RW (TDK 4x)

Результаты чтения на Toshiba 1712(speed hack)

Pioneer DVR-109 скорость записи DVD+RW (Digitex 2.4x)

Результаты чтения на Toshiba 1712(speed hack)

В целом качество записи болванок этого типа достаточно хорошее.

Запись дисков DVD-R

При работе с DVD-R болваноками привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. Как и в случае с DVD+R при записи DVD-R дисков на скорости 16х привод старается использовать технологию CAV, а при записи болванок на более низкой скорости используется технология Z-CLV .Выше номинала этот привод позволяет записывать часть качественных болванок.

Запись DVD-R

Привод	запись на 2х мин.	запись на 4х мин.	запись на 8х мин.	запись на 12х мин.	запись на 16х мин.
Pioneer DVR-109	29:12	15:03	9:45	9:02	8:14
Plextor PX-716A	29:54	15:04	8:53	8:01	6:33
NEC ND-3540A	29:04	14:48	9:54	7:12	6:03-

Теперь немного тестов различных DVD-R болванок, чтобы получить более детальную картину работы привода с DVD-R болванками.

Pioneer DVR-109 скорость записи DVD-R (TDK 16x)

Результаты чтения на Toshiba 1712(speed hack)

Pioneer DVR-109 скорость записи DVD-R (TDK 8x)

Результаты чтения на Toshiba 1712(speed hack)

Pioneer DVR-109 скорость записи DVD-R (Traxdata 12x)

Результаты чтения на Toshiba 1712(speed hack)

Pioneer DVR-109 скорость записи DVD-R (TY 12x)

Результаты чтения на Toshiba 1712(speed hack)

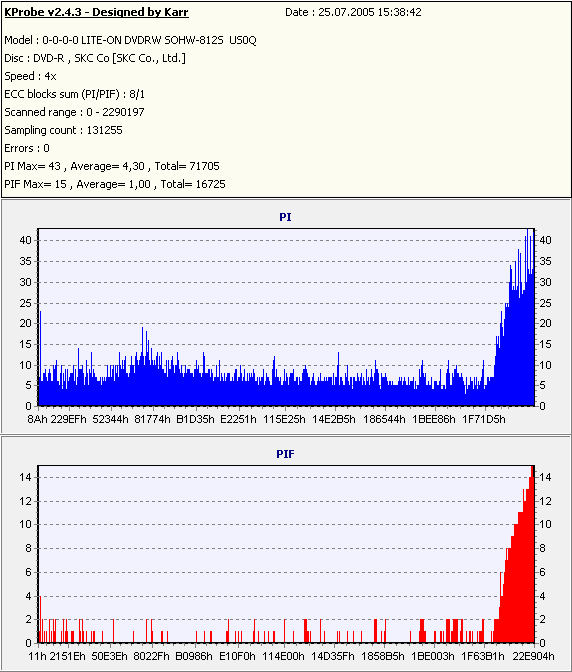

Pioneer DVR-109 скорость записи DVD-R (SKC 1x)

Результаты чтения на Toshiba 1712(speed hack)

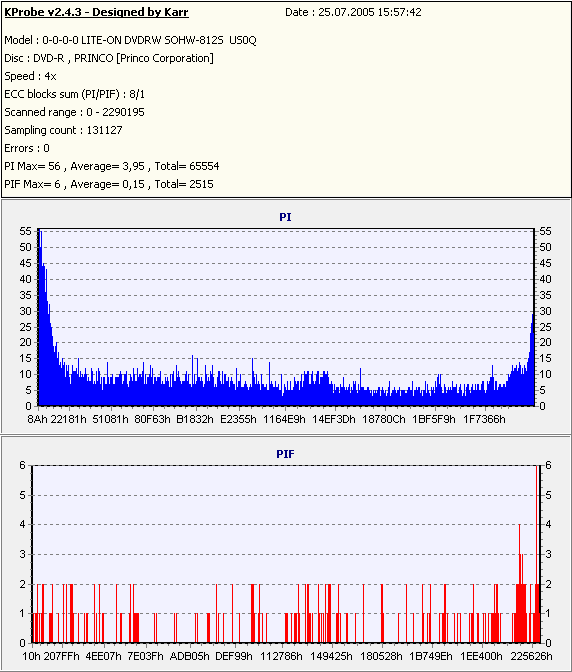

Pioneer DVR-109 скорость записи DVD-R (Princo 4х)

Результаты чтения на Toshiba 1712(speed hack)

Как можно увидеть, результаты контрольного считывания в целом хорошие, однако уровень ошибок несколько выше чем у носителей DVD+R.

Запись дисков DVD-RW

Максимальная скорость записи DVD-RW носителей у этого привода 6х, для того чтобы пользователь мог работать на этой скорости нужны DVD-RW болванки способные работать на скорости 6х, но увы на рынке они будут с опозданием на два три месяца.

Запись DVD-RW

Привод	стирание быстрое мин.	запись на 1х мин.	запись на 2х мин.	запись на 4х мин.
Pioneer DVR-109	00:34	59:24	29:54	15:05
Plextor PX-716A	00:31	59:45	30:14	14:58
NEC ND-3540A	00:35	59:12	28:45	14:44

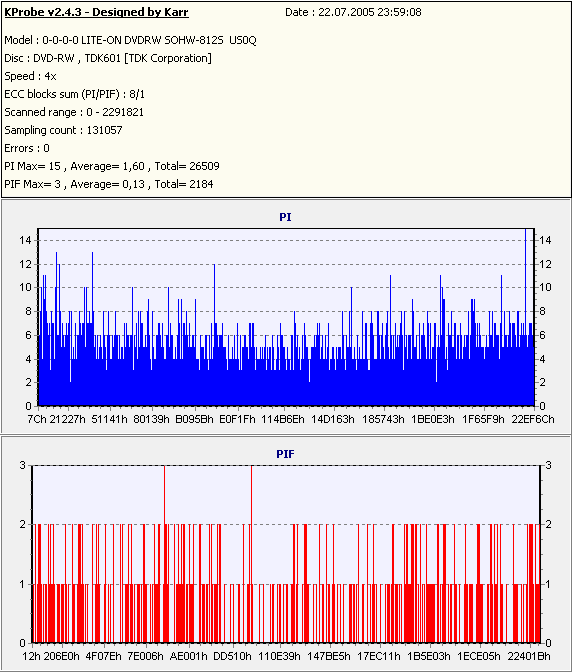

Pioneer DVR-109 скорость записи DVD-RW (TDK 4x)

Результаты чтения на Toshiba 1712(speed hack)

Pioneer DVR-109 скорость записи DVD-RW (Digitex 2.4x)

Результаты чтения на Toshiba 1712(speed hack)

Работа с DVD дисками в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска DVD в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Тестирование c использованием DVD-RW диска TDK 4x

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Pioneer DVR-109	15:01	4:30	3:08
Plextor PX-716A	14:43	2:58	4:10
NEC ND-3540A	14:45	5:36	5:18

Тестирование c использованием DVD+RW диска TDK 4x

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Pioneer DVR-109	0:38	4:15	2:57
Plextor PX-716A	0:31	2:26	4:15
NEC ND-3540A	0:34	5:14	5:16

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed. Графики чтения тестовых DVD

Pioneer DVR-109 1х слойный DVD (штамповка DVD-Data)

	Plextor PX-716A	Pioneer DVR-109	NEC ND-3540A
Average speed	12.07x CAV	11.92x CAV	5.91x CAV
Random Seek	127 ms	118 ms	140 ms
Full Seek	251 ms	226 ms	229 ms
CPU usage (Max Speed)	5 %	5 %	5 %
SpinUp Time	3.83 sec	0.01 sec	2.21 sec
SpinDown Time	5.04 sec	3.07 sec	2.68 sec
Disc Recognition Time	12.85 sec	11.92 sec	11.51 sec

Pioneer DVR-109 2х слойный DVD (штамповка DVD-Video)

	Plextor PX-716A	Pioneer DVR-109	NEC ND-3540A
Average speed	9.21x CAV	3.94x CAV	5.45x CAV
Random Seek	138 ms	138 ms	141 ms
Full Seek	233ms	255 ms	239 ms
CPU usage (Max Speed)	4 %	4 %	5 %
SpinUp Time	3.19 sec	0.01 sec	1.68 sec
SpinDown Time	4.57 sec	1.58 sec	1.42 sec
Disc Recognition Time	16.46 sec	14.91 sec	14.43 sec
Layer Change Time	72 ms	35 ms	95 ms

Чтение записываемых дисков DVD

Чтение диска DVD+R

Pioneer DVR-109

Чтение диска DVD+R DL

Pioneer DVR-109

Чтение диска DVD+RW

Pioneer DVR-109

Чтение диска DVD-R

Pioneer DVR-109

Чтение диска DVD-RW

Pioneer DVR-109

Чтение диска DVD-RAM

Pioneer DVR-109

Копирование DVD видео с помощью программы Smart Ripper

Привод	Средняя скорость
Plextor PX-716A	6.8 Х
Pioneer DVR-109	3.6 Х
NEC ND-3540A	6.5 Х

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков использованных в тестировании.

Mirex 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Arita 52x
Disc Type = CDR (A-)
Nominal = 702.83MB (79m 59s 70f/LBA:359843)
Manufacturer = RiTEK Corporation

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

Для наглядности, данные о скорости записи будут частично представлены в графической форме.

Запись на Pioneer DVR-109 (Mirex 52x, фталоцианин)

Запись на Pioneer DVR-109 (TY 48x, цианин)

Как можно увидеть привод предпочитает использовать режим CLV для записи цианиновых носителей и Z-CAV для записи фталоцианиновых. Традиционно проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

Чтобы дополнить картину, я решил добавить сюда результаты записи CD-RW дисков.

Verbatim 10x
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim 24X
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA: 336075)
Manufacturer = Mitsubishi Chemicals Corporation

Запись на Pioneer DVR-109 (Verbatim 10x СD-RW)

Запись на Pioneer DVR-109 (Verbatim 24x СD-RW)

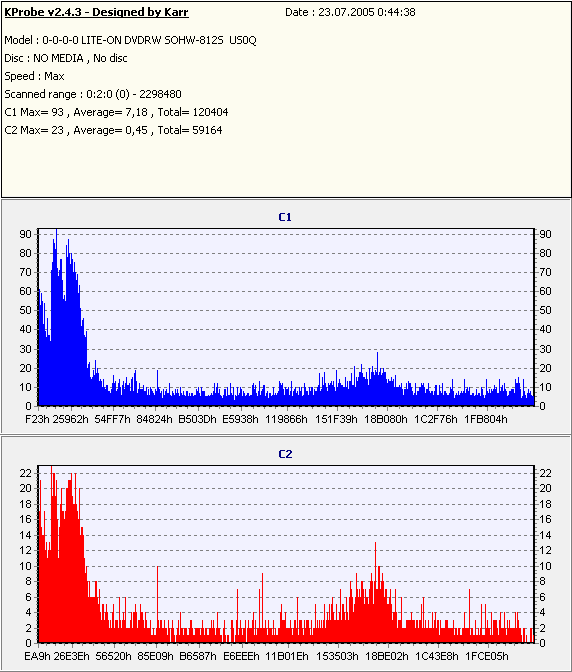

Результаты чтения записаных дисков, на приводе Lite-On c помощью утилиты KProbe

Чтение CD-R диска Arita, записанного на Pioneer DVR-109

Чтение CD-R диска Verbatim, записанного на Pioneer DVR-109

Чтение CD-R диска Mirex, записанного на Pioneer DVR-109

Чтение CD-R диска Verbatim Pastel , записанного на Pioneer DVR-109

Чтение CD-RW диска Verbatim 10x, записанного на Pioneer DVR-109

Чтение CD-RW диска Verbatim 24x, записанного на Pioneer DVR-109

Результаты записи различных носителей очень хорошие, что не может не радовать.

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim 10x CD-RW

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Plextor PX-716A	9:05	7:34	4:58
Pioneer DVR-109	9:15	8:14	19:23
NEC ND-3540A	8:52	7:43	5:24

Verbatim 24x CD-RW

Привод	Форматирование (мин.)	Время записи (мин.)	Время чтения (мин.)
Plextor PX-716A	4:56	4:50	4:45
Pioneer DVR-109	4:42	5:01	18:11/TD>
NEC ND-3540A	4:58	4:48	5:12

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = RiTEK Corporation

Привод	80 min CD-R	99 min CD-R
Plextor PX-716A	81:52.45	95:42.03
Pioneer DVR-109	81:42.07	94:57.17
NEC ND-3540A	82:02.33	92:48.06

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

	Plextor PX-716A	Pioneer DVR-109	NEC ND-3540A
Winmark	2410	1240	1940
Inside transfer	2990 Kb/s	2960 Kb/s	3330 Kb/s
Outside transfer	5770 Kb/s	5710 Kb/s	6380 Kb/s
CPU Utilization	2.18 %	1.13 %	2.7 %
Access Time	87.8 ms	108 ms	110 ms

Результаты NERO CD Speed

Графики чтения тестового CD

Pioneer DVR-109

	Plextor PX-716A	Pioneer DVR-109	NEC ND-3540A
Average speed	36.26 CAV	31.81 CAV	35.89 CAV
Random Seek	127 ms	107 ms	121 ms
Full Seek	217 ms	203 ms	226 ms
CPU Usage 8X	7 %	4 %	6 %
SpinUp Time	1.71	0.01	2.02
SpinDown Time	3.87	2.64	2.83
Disc Recognition Time	11.63 sec	10.51 sec	11.73 sec
Accurate stream	Yes	Yes	Yes

CD-ROM Drive Analyzer

Чтение CD-R дисков
Pioneer DVR-109

Чтение СD-RW дисков
Pioneer DVR-109

Чтение «некачественного» CD.
Pioneer DVR-109

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты Pioneer DVR-109

	CDDAE (Burst mode)	EAC (Secure mode)
Средняя скорость извлечения	28,7х	6,5х
Количество ошибок	0.00%	0.00%

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода Pioneer DVR-109

Напоминаем, что подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы выложили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а его описание находится здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска. В данном случае измерить точность обработки C2 ошибок не представляется возможным.

Тестирование привода Pioneer DVR-109

Errors total Num : 993795
Errors (Loudness) Num : 26294 - Avg : -68.6 dB(A) - Max : -25.2 dB(A)
Error Muting Num : 7729 - Avg : 1.1 Samples - Max : 3 Samples
Skips Num : 4 - Avg : 6.0 Samples - Max : 6 Samples
Total Test Result : 70.2 points (of 100.0 maximum)

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

Прямое копирование данных с 832 MB (92 min), 5000 файлов CD-R на жесткий диск

Тестирование привода Pioneer DVR-109

Время, затраченное на эту операцию, составило:

Plextor PX-716A — 8 минут 12 секунды.
Pioneer DVR-109 — 16 минут 15 секунд.
NEC ND-3540A— 14 минут 25 секунд.

Физические характеристики привода

Шум при работе

Привод	Трей	СD-Seek	CD общий	DVD-Seek	DVD общий
Pioneer DVR-109	7/10	7/10	7/10	7/10	7/10
Plextor PX-716A	9/10	8/10	9/10	8/10	9/10
NEC ND-3540A	7/10	7/10	7/10	7/10	7/10

Шум от работы привода достаточно умеренный, и к сожалению пользователь не может регулировать скорость работы привода. Единственным решением этой проблемы может быть перепрошивка привода в XT версию, при этом вы теряете гарантию но можете воспользоватся услугами фирменной утилиты позволяющей регулировать скорость работы привода.

Тепловой режим

Привод	Т в корпусе °С	Т верхней поверхности °С	Т нижней поверхности °С
Pioneer DVR-109	36 Гр.	51 Гр.	51 Гр.
Plextor PX-716A	36 Гр.	50 Гр.	50 Гр.
NEC ND-3540A	36 Гр.	49 Гр.	50 Гр.

Привод довольно умеренно нагревается при длительной эксплуатации.

Вибрация при работе с плохо сбалансированным CD

Механизм привода достаточно качественно борется с возникающими во время работы устройства вибрациями, в процессе функционирования привода с диском, у которого был нарушен баланс, вибрация находилась на приемлемом уровне.

Благодарим компанию
«OLDI» за предоставленный для тестирования оптический привод Pioneer DVR-109.

Благодарим компанию
«Ergodata» за предоставленные для тестирования оптические носители.

Благодарим Российское представительство компании Traxdata - компанию
«Нужно.ру» за предоставленные для тестирования оптические носители Traxdata.

Роман Шелепов(srl@ixbt.com)
Опубликовано — 11 августа 2005 г.

Комментарии? Поправки? Дополнения? srl@ixbt.com
