Детальные результаты тестирования привода NEC ND-3550A


Результаты тестирования

Запись DVD+R/-R DL

Привод позволяет осуществлять запись DL дисков формата DVD+R/DVD-R на скорости 8x/6х, к сожалению в ближайшие несколько месяцев дисков формата DVD-R DL у нас не ожидается, так что мы сможем протестировать только работу привода с дисками формата DVD+R DL. В том случае если скорость записи превышает 4х привод использует режим записи Z-CLV. При записи DVD+R DL болванок привод осуществляет автоматическую установку значения Book Type в DVD-ROM, это необходимо для достижения наибольшей совместимости со старыми DVD-ROM приводами и бытовой техникой.


Запись DVD+R DL
Привод запись на 2.4х мин. запись на 4х мин. запись на 6х мин. запись на 8х мин.
Plextor PX-716AL 45:15 26:32 24:15 --:--
Benq DW1640 44:58 26:08 18:45 --:--
NEC ND-3550A 44:15 26:42 20:11 18:16

На максимально возможной скорости 8х, привод соглашается записывать исключительно DVD+R DL носители производства Verbatim. При работе с DL болванками остальных производителей, привод использует скорость 2.4х . Теперь посмотрим насколько качественно привод записал тестовые болванки. Качество записи мы будем оценивать с помощью программ Kprobe2, Plextool, Nero CDSpeed и приводов LiteOn 812S, Plextor 716 и NEC 4550.

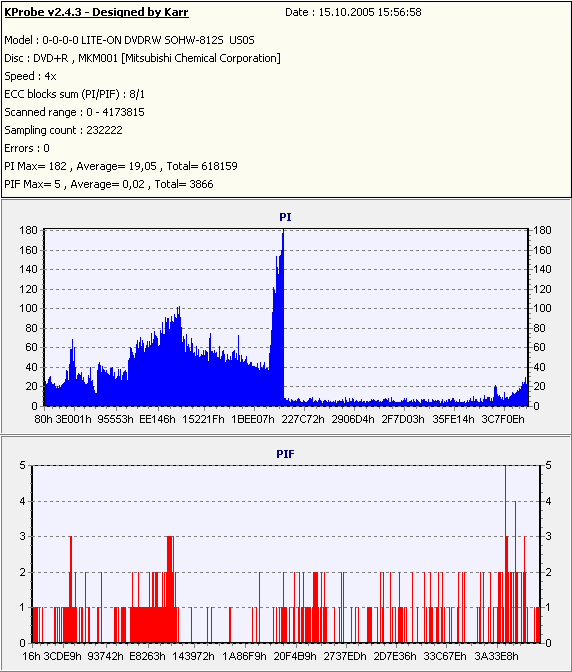

NEC ND-3550A скорость записи DVD+R DL 8х (Verbatim)
Plextor 716 fw 1.09 и Plextool 2.25
Результаты чтения на NEC 4550

NEC ND-3550A скорость записи DVD+R DL 2.4х (TDK)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

В целом все записанные диски уверенно прочитались большинством устройств, уровень ошибок был достаточно низкий. Воспроизведение DVD видео на бытовом плеере BBK 916S прошло без проблем.

Запись дисков DVD+R

Теперь перейдем к дискам формата DVD+R, при записи дисков этого типа привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. При записи DVD+R дисков на скорости 16х привод старается использовать режим CAV. При записи 16х болванок на скорости 12х, привод также использует режим CAV. В остальных случаях, при записи на скорости выше 6х используется технология Z-CLV.



Запись DVD+R
Привод запись на 2.4х мин. запись на 4х мин. запись на 8х мин. запись на 12х мин. запись на 16х мин.
Plextor PX-716AL 24:08 14:24 8:21 7:45 7:35
Benq DW1640 24:27 14:12 9:04 7:24 6:19
NEC ND-3550A 23:53 14:15 9:08 7:42 6:14

Привод способен записывать часть качественных болванок, выше номинальной скорости. Проблем совместимости привода с болванками от различных производителей выявлено не было. Теперь, посмотрим немного результатов тестирования различных болванок формата DVD+R чтобы оценить качество записи.

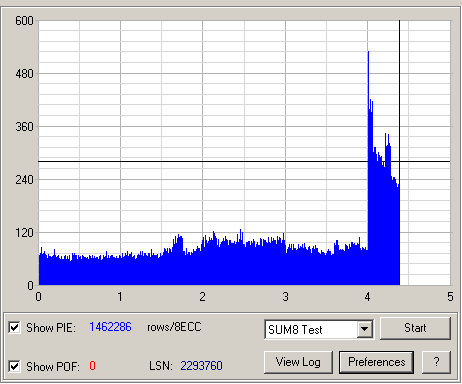

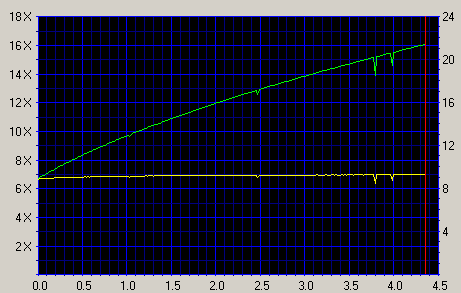

NEC ND-3550A скорость записи DVD+R (TDK 16x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

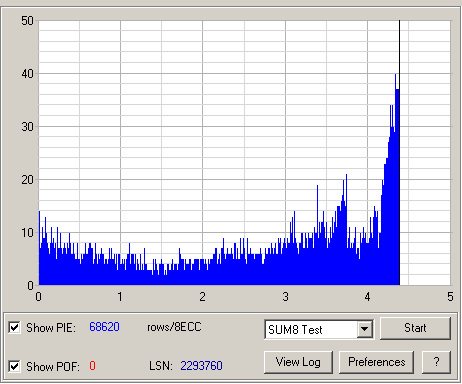

NEC ND-3550A скорость записи DVD+R (Verbatim 16x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

NEC ND-3550A скорость записи DVD+R (Traxdata 16x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

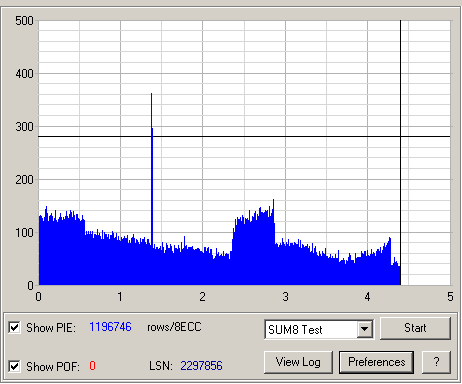

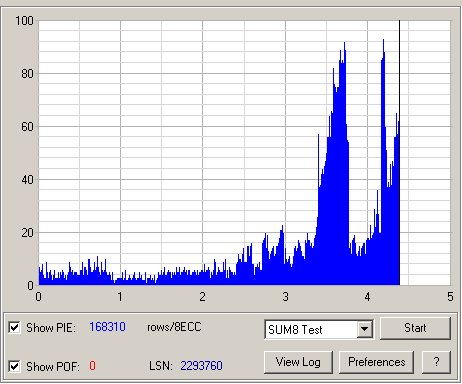

NEC ND-3550A скорость записи DVD+R (TY 12x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

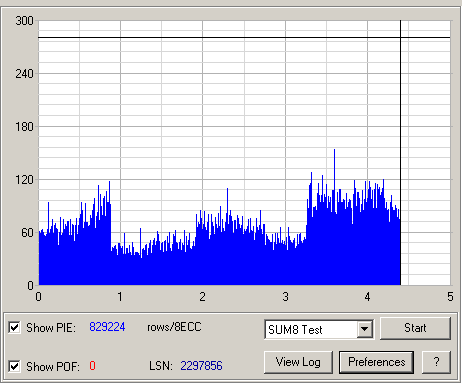

NEC ND-3550A скорость записи DVD+R (Traxdata 8x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

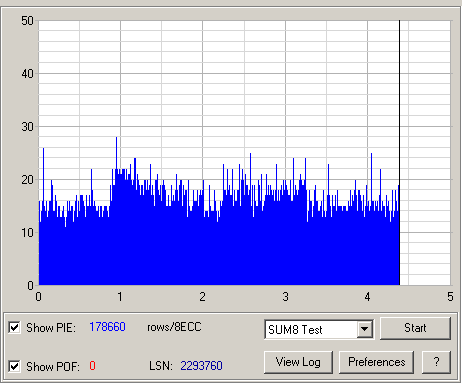

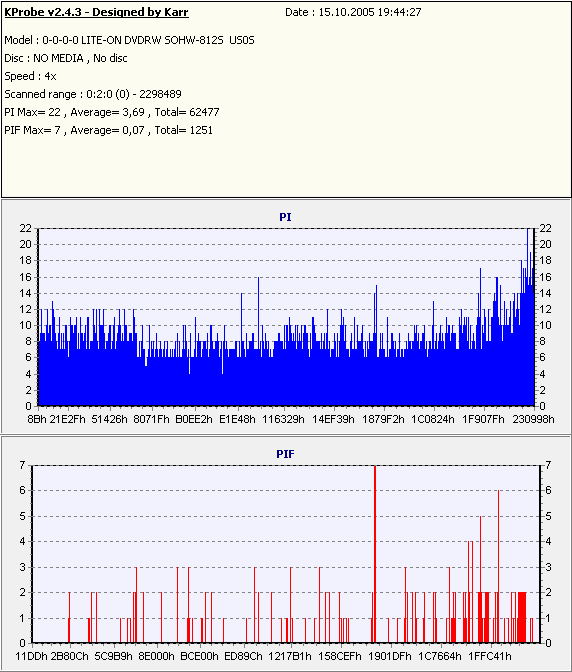

NEC ND-3550A скорость записи DVD+R (TDK 8x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

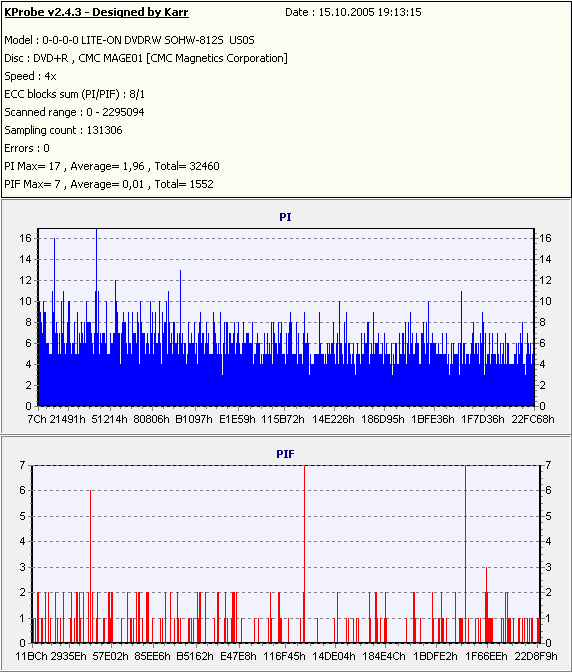

NEC ND-3550A скорость записи DVD+R (CMC 8x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

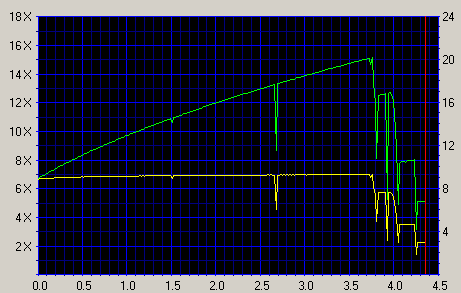

NEC ND-3550A скорость записи DVD+R (Digitex 8x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

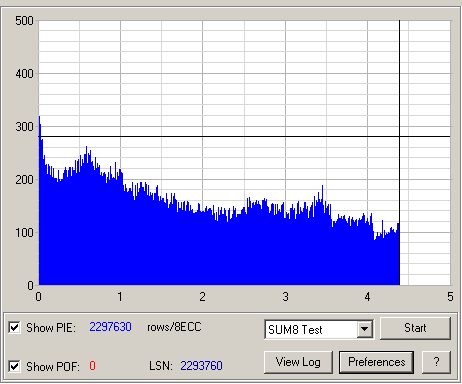

NEC ND-3550A скорость записи DVD+R (SKY 8x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Как можно увидеть, по результатом тестов, качество записи большинства болванок формата DVD+R хорошее, из общего ряда выпадают болванки от малоизвестных производителей при тестовом чтении которых, постоянно возникали проблемы.

Запись дисков DVD+RW

Теперь посмотрим, как привод справляется с записью дисков формата DVD+RW. Максимально доступная скорость записи, при использовании соответствующих болванок составляет 8х. К сожалению, для того чтобы протестировать запись на скорости 8x нужны DVD+RW болванки способные работать с такой скоростью, но на нашем рынке их пока не наблюдается, так что придется проводить тестирование с использованием стандартных 4х болванок.

Запись DVD+RW
Привод стирание быстрое мин. запись на 2.4х мин. запись на 4х мин.
Plextor PX-716AL 00:36 24:21 14:35
Benq DW1640 00:32 24:46 14:12
NEC ND-3550A 00:32 24:14 14:32


NEC ND-3550A скорость записи DVD+RW (Verbatim 4x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

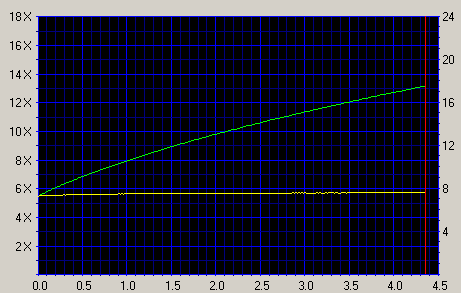

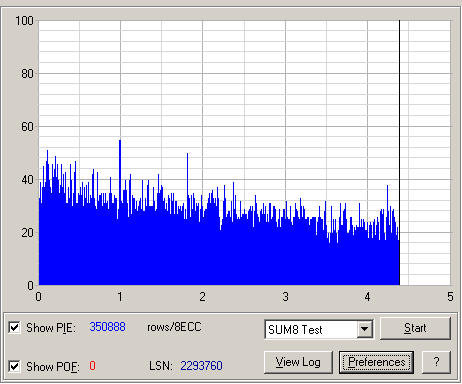

NEC ND-3550A скорость записи DVD+RW (Traxdata 4x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

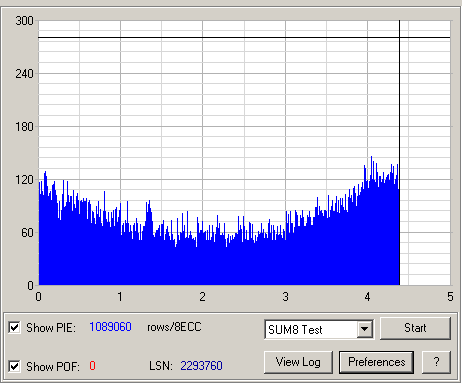

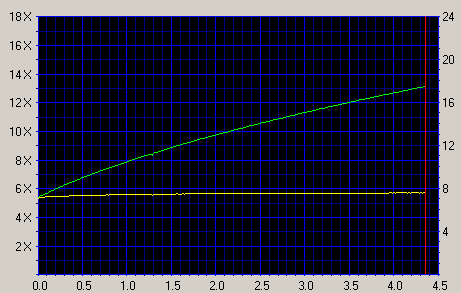

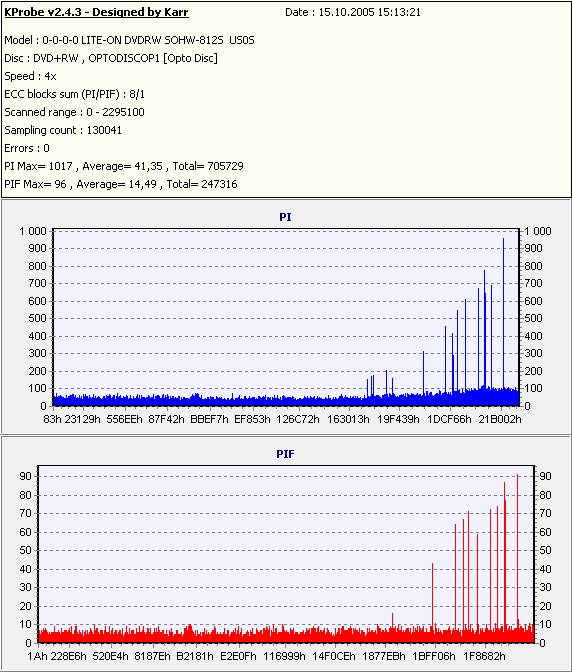

NEC ND-3550A скорость записи DVD+RW (Digitex 2.4x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

В целом, с болванками этого формата привод справляется хорошо.

Запись дисков DVD-R

При работе с DVD-R болванками привод может развивать скорость до 16х, это максимально возможная на данный момент скорость для этого типа носителей. Как и в случае с DVD+R носителями, при записи используются аналогичные режими записи, CAV для 16х болванок и Z-CLV для большинства остальных.


Запись DVD-R
Привод запись на 2х мин. запись на 4х мин. запись на 8х мин. запись на 12х мин. запись на 16х мин.
Plextor PX-716AL 29:14 15:15 8:54 7:25 6:57
Benq DW1640 29:35 15:14 9:51 8:24 6:48
NEC ND-3550A 28:55 14:42 8:48 7:31 6:16

Привод способен записывать часть качественных болванок, выше номинальной скорости. Проблем совместимости привода с болванками от различных производителей выявлено не было. Теперь немного тестов различных DVD-R болванок, чтобы получить более детальную картину работы привода с носителями этого типа.

NEC ND-3550A скорость записи DVD-R (Verbatim 16x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

NEC ND-3550A скорость записи DVD-R (TDK16x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

NEC ND-3550A скорость записи DVD-R (Traxdata 8x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

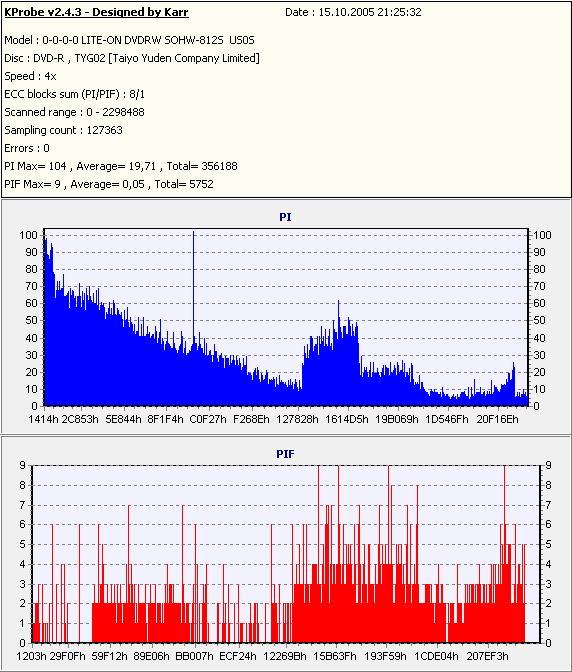

NEC ND-3550A скорость записи DVD-R (TY 12x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

NEC ND-3550A скорость записи DVD-R (Verbatim 8x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

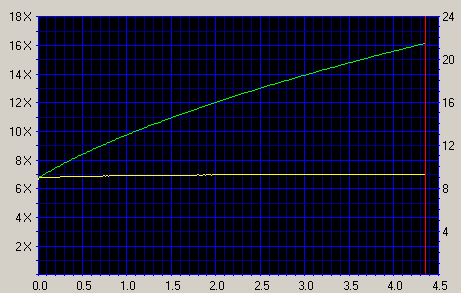

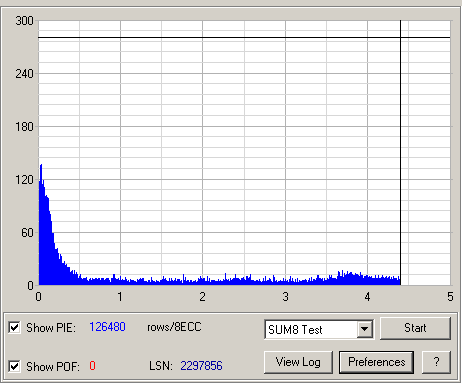

NEC ND-3550A скорость записи DVD-R (Princo 4х)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

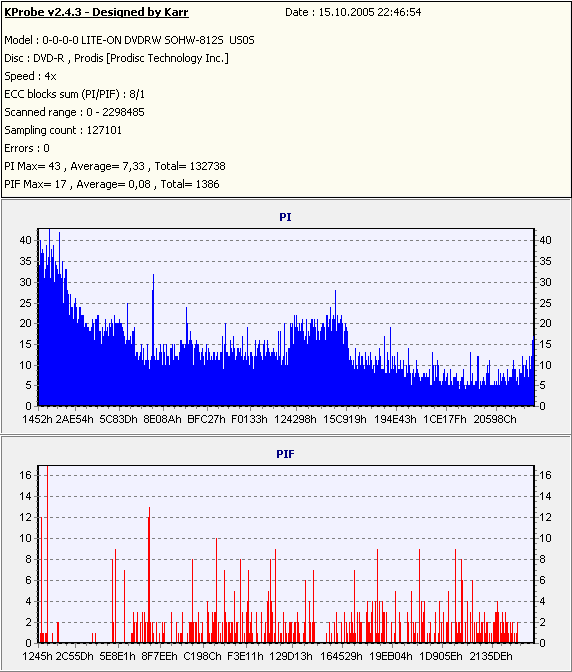

NEC ND-3550A скорость записи DVD-R (SmartBuy 8х)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

Результаты тестов не такие уж и плохие, но с записью носителей формата DVD-R привод явно справился хуже, чем с форматом DVD+R. Меня несколько удивили результаты записи дисков под Media ID TY, на большинстве дисков из упаковки наблюдались аналогичные всплески ошибок, по всей видимости мне попались "левые" болванки которыми в последнее время наводнен наш рынок.

Запись дисков DVD-RW

Максимальная скорость записи DVD-RW носителей у этого привода 6х, недавно DVD-RW носители, рассчитанные на эту скорость попали к нам, так что мы сможем протестировать возможности привода по максимуму. При записи на скорости выше 4х привод использует технологию Z-CLV.

Запись DVD-RW
Привод стирание быстрое мин. запись на 2х мин. запись на 4х мин. запись на 6х мин.
Plextor PX-716AL 00:34 28:56 14:46 --:--
Benq DW1640 00:31 29:34 14:34 10:31
NEC ND-3550A 00:34 28:42 14:28 10:28

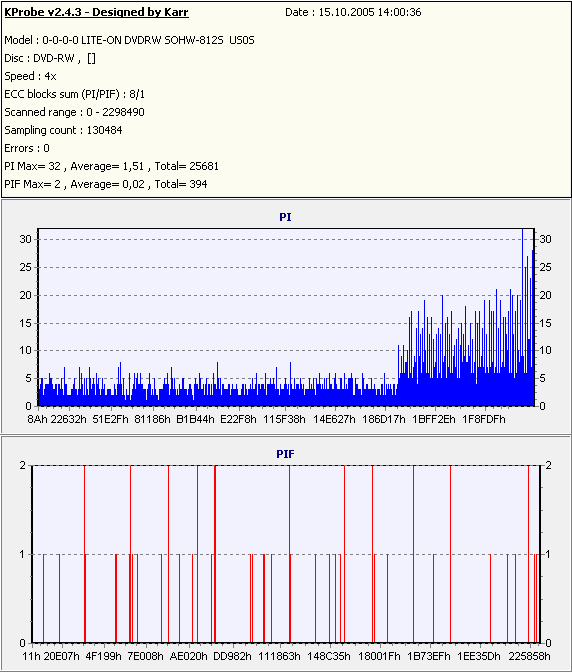

NEC ND-3550A скорость записи DVD-RW (Verbatim 6x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

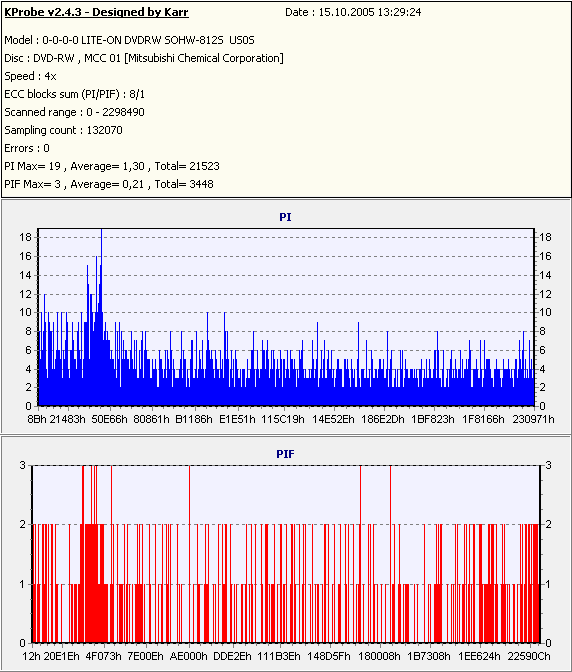

NEC ND-3550A скорость записи DVD-RW (Verbatim 4x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

NEC ND-3550A скорость записи DVD-RW (Traxdata 4x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

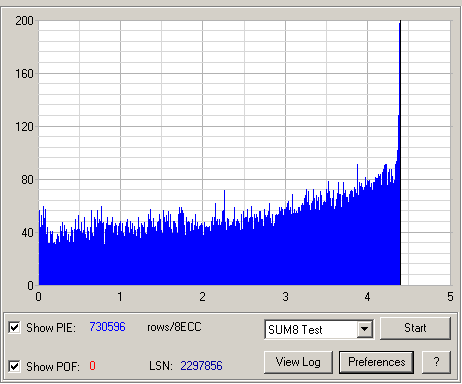

NEC ND-3550A скорость записи DVD-RW (Digitex 2.4x)
Plextor 716 fw 1.09 и Plextool 2.25

Результаты чтения на NEC 4550

C записью болванок этого типа привод справился достаточно хорошо.

Работа с DVD дисками в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска DVD в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Тестирование c использованием DVD-RW диска TDK 4x

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Plextor PX-716AL 14:56 3:45 3:48
Benq DW1640 14:31 3:21 3:45
NEC ND-3550A 14:36 3:58 3:36


Тестирование c использованием DVD+RW диска TDK 4x

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Plextor PX-716AL 0:32 3:35 3:29
Benq DW1640 0:31 3:23 3:48
NEC ND-3550A 0:35 4:03 3:48

Тестирование основных параметров чтения DVD-дисков

Результаты NERO DVD Speed. Графики чтения тестовых DVD

NEC ND-3550A 1х слойный DVD (штамповка DVD-Data)

  Benq DW1640 Plextor PX-716AL NEC ND-3550A
Average speed 11.96x CAV 12.07x CAV11.84x CAV
Random Seek 116 ms 120 ms139 ms
Full Seek 183 ms 222 ms246 ms
CPU usage (Max Speed) 7 % 5 %7 %
SpinUp Time 3.06 sec 3.73 sec2.64 sec
SpinDown Time 3.80 sec 4.77 sec3.18 sec
Disc Recognition Time 9.43 sec 11.46 sec14.65 sec

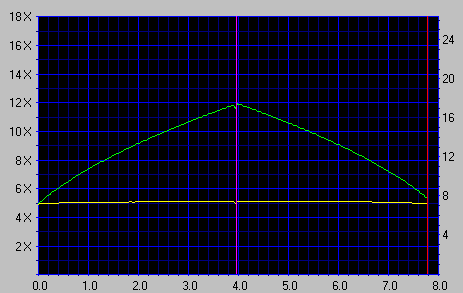

NEC ND-3550A 2х слойный DVD (штамповка DVD-Video)

  Benq DW1640 Plextor PX-716AL NEC ND-3550A
Average speed 9.04x CAV3.94x CAV 8.92x CAV
Random Seek 123 ms138 ms136 ms
Full Seek 189ms233 ms225 ms
CPU usage (Max Speed) 6 %4 %7 %
SpinUp Time 4.76 sec3.02 sec2.70 sec
SpinDown Time 3.21 sec4.27 sec3.05 sec
Disc Recognition Time 9.49 sec13.55 sec17.29 sec
Layer Change Time 135 ms87 ms105 ms

Чтение записываемых дисков DVD

Чтение диска DVD+R

NEC ND-3550A

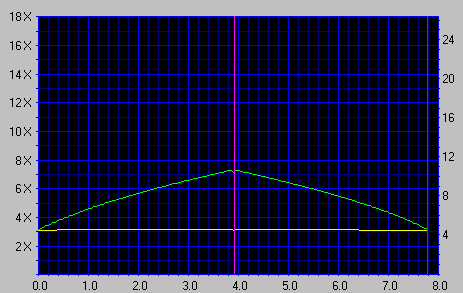

Чтение диска DVD+R DL

NEC ND-3550A

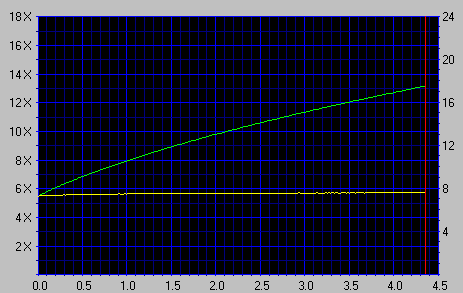

Чтение диска DVD+RW

NEC ND-3550A

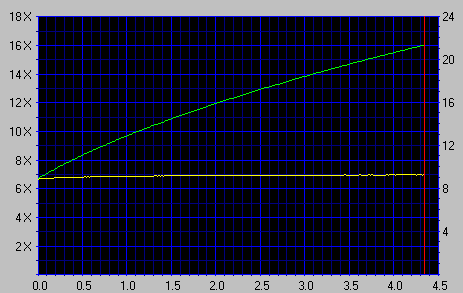

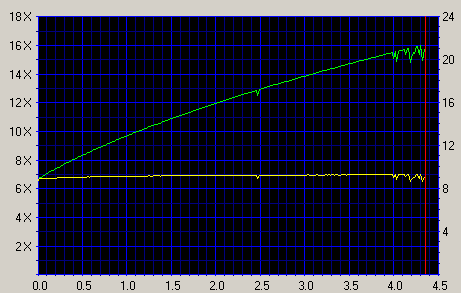

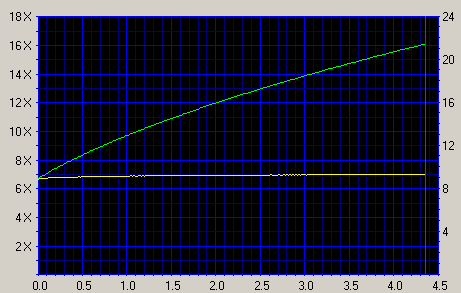

Чтение диска DVD-R

NEC ND-3550A

Чтение диска DVD-RW

NEC ND-3550A

Чтение поврежденного диска

NEC ND-3550A

Копирование DVD видео с помощью программы Smart Ripper

Привод Средняя скорость
Benq DW1640 7.4 Х
Plextor PX-716AL 7.2 Х
NEC ND-3550A 7.2 Х

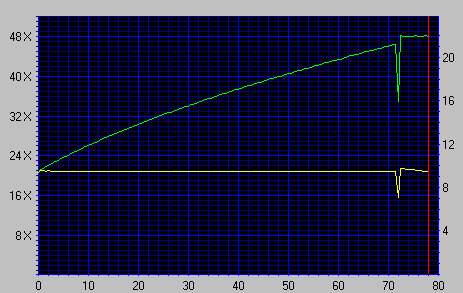

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков было увеличено до четырех, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков использованных в тестировании.

Mirex 52x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Arita 52x
Disc Type = CDR (A-)
Nominal = 702.83MB (79m 59s 70f/LBA:359843)
Manufacturer = RiTEK Corporation

Verbatim 52x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim Pastel
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 72f/LBA:359847)
Manufacturer = Taiyo Yuden Company Limited

Для наглядности, данные о скорости записи будут частично представлены в графической форме.

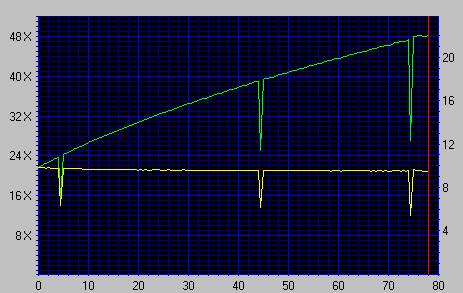

Запись на NEC ND-3550A (Verbatim 52x, цианин)

Как можно увидеть привод использует режим CAV для записи цианиновых и фталоцианиновых носителей. Приведенный скриншот записи CD-R производства компании Verbatim представляет наиболее типичную картину записи различных носителей, но если приводу диск по каким либо причинам не нравится, то для записи может использоваться технология P-CAV. Традиционно проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

Для полной картины, я решил добавить сюда же графические результаты записи высокоскоростных CD-RW дисков.

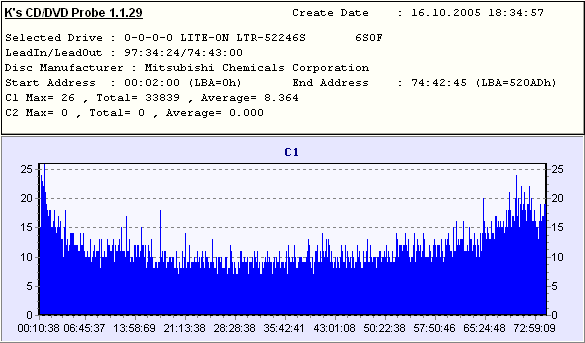

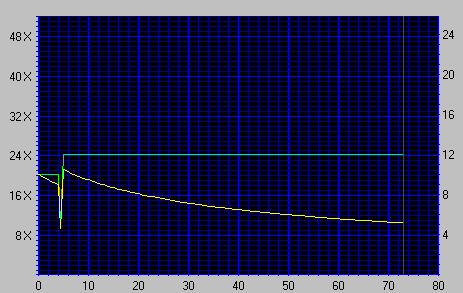

Запись на NEC ND-3550A (Verbatim 24x СD-RW)


Запись на NEC ND-3550A (Verbatim 32x СD-RW)

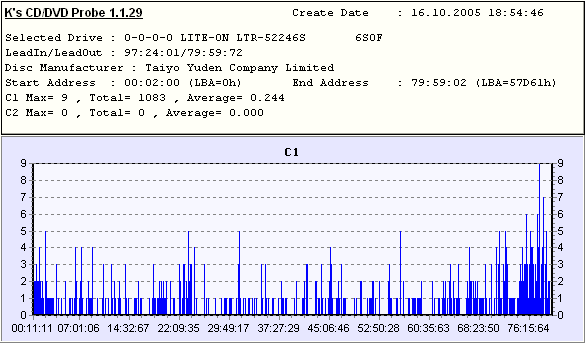

Результаты чтения записаных дисков, на приводе Lite-On c помощью утилиты KProbe

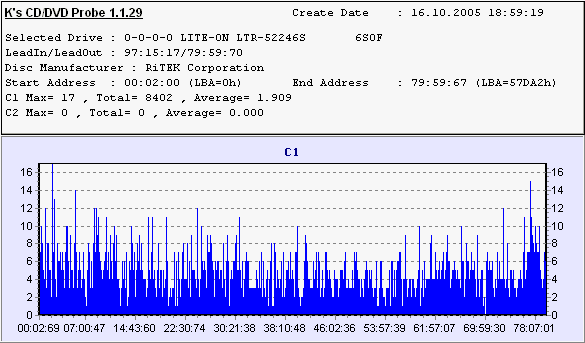

Чтение CD-R диска Arita, записанного на NEC ND-3550A


Чтение CD-R диска Verbatim, записанного на NEC ND-3550A

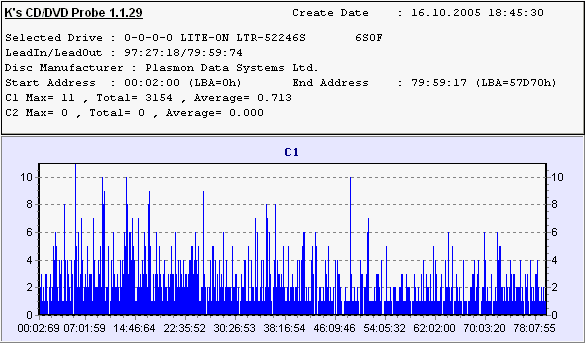

Чтение CD-R диска Mirex, записанного на NEC ND-3550A


Чтение CD-R диска Verbatim Pastel , записанного на NEC ND-3550A

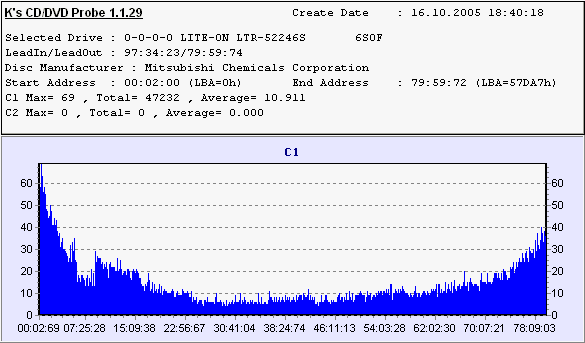

Чтение CD-RW диска Verbatim 10x, записанного на NEC ND-3550A


Чтение CD-RW диска Verbatim 24x, записанного на NEC ND-3550A


Чтение CD-RW диска Verbatim 32x, записанного на NEC ND-3550A

Привод достаточно хорошо справился с записью различных CD носителей.

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.3.14.1

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Verbatim 10x CD-RW

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Plextor PX-716AL 8:41 7:25 5:15
Benq DW1640 8:54 7:25 5:41
NEC ND-3550A 8:54 7:41 5:05


Verbatim 24x CD-RW

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Plextor PX-716AL 4:25 3:05 4:54
Benq DW1640 4:32 4:20 5:35
NEC ND-3550A 4:42 4:49 5:09


Verbatim 32x CD-RW

Привод Форматирование (мин.) Время записи (мин.) Время чтения (мин.)
Benq DW1640 3:42 3:22 5:20
NEC ND-3550A 3:54 4:14 5:11


Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA: 359849)
Manufacturer = RiTEK Corporation


Привод 80 min CD-R99 min CD-R
Plextor PX-716AL 81:51.0895:45.44
Benq DW1640 81:44.6695:45.15
NEC ND-3550A 82:01.1292:48.22

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

  Benq DW1640 Plextor PX-716AL NEC ND-3550A
Winmark 149023501790
Inside transfer 3170 Kb/s2990 Kb/s3300 Kb/s
Outside transfer 6520 Kb/s5760 Kb/s6370 Kb/s
CPU Utilization 3.56 %7.12 %8.11 %
Access Time 113 ms87.3 ms116 ms

Результаты NERO CD Speed

Графики чтения тестового CD

NEC ND-3550A


  Benq DW1640 Plextor PX-716AL NEC ND-3550A
Average speed 36.97 CAV31.98 CAV36.11 CAV
Random Seek 119 ms92 ms134 ms
Full Seek 201 ms227 ms240 ms
CPU Usage 8X 6 % 4 % 6 %
SpinUp Time 3.232.152.33
SpinDown Time 3.864.473.16
Disc Recognition Time 9.87 sec10.46 sec11.89 sec
Accurate stream YesYesYes

CD-ROM Drive Analyzer

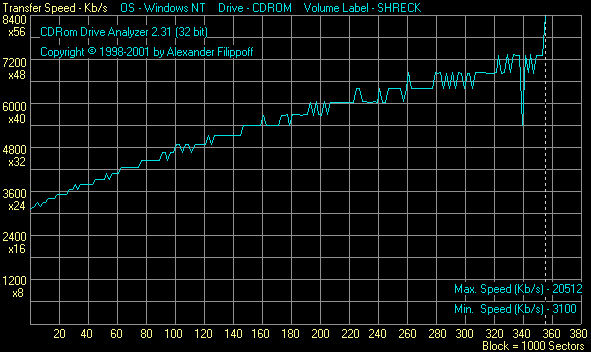

Чтение CD-R дисков
NEC ND-3550A

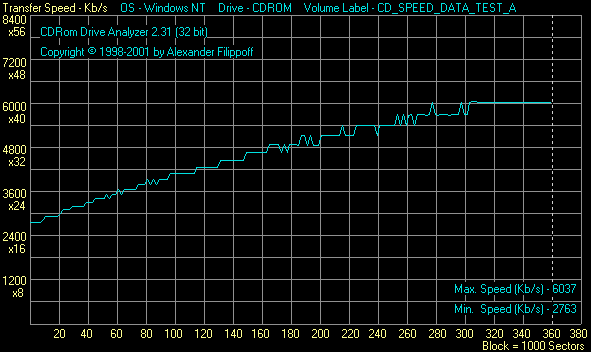

Чтение СD-RW дисков
NEC ND-3550A

Чтение «некачественного» CD.
NEC ND-3550A

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты NEC ND-3550A
  CDDAE (Burst mode) EAC (Secure mode)
Средняя скорость извлечения 28,7х 11,1х
Количество ошибок 0.00% 0.00%

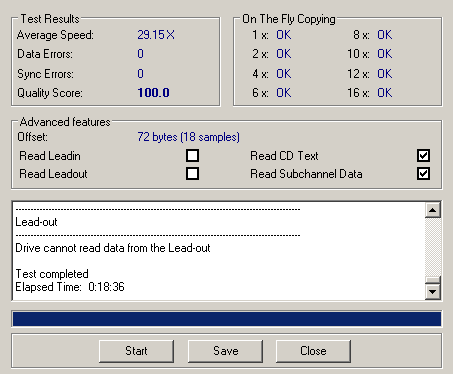

Advanced DAE Quality (Nero CD-Speed)

Тестирование привода NEC ND-3550A

Напоминаем, что подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы выложили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

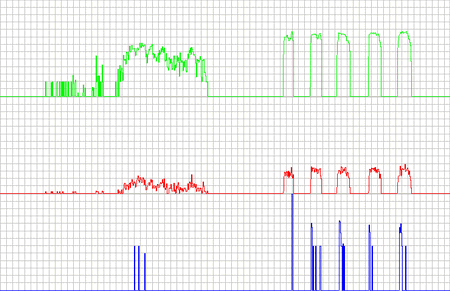

Этот тест разработан создателем программы EAC, называется он DAE Quality, а его описание находится здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода NEC ND-3550A


    NEC ND-3550A
  • Errors total Num : 2407324
  • Errors (Loudness) Num : 104629 - Avg : -76.6 dB(A) - Max : -9.9 dB(A)
  • Error Muting Num : 22797 - Avg : 20.2 Samples - Max : 3584 Samples
  • Skips Num : 20 - Avg : 7.8 Samples - Max : 30 Samples
  • Total Test Result : 61.0 points (of 100.0 maximum)
  • C2 Accuracy : 96.8 %

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Приводу удалось прочитать тестовые файлы, хотя он и довольно долго возился с диском.

Прямое копирование данных с 832 MB (92 min), 5000 файлов CD-R на жесткий диск

Тестирование привода NEC ND-3550A

Время, затраченное на эту операцию, составило:
  • Benq DW1640 — 6 минут 48 секунд.
  • Plextor PX-716AL — 5 минут 25 секунд.
  • NEC ND-3550A— 6 минут 25 секунд.

Физические характеристики привода

Шум при работе

Привод ТрейСD-Seek CD общий DVD-Seek DVD общий
Plextor PX-716AL -/106/107/10 6/107/10
Benq DW1640 8/107/106/10 7/107/10
NEC ND-3550A 7/106/107/10 7/107/10

Шум от работы привода, особенно при чтении CD на максимальной скорости, достаточно высокий, пользователи могут регулировать скорость работы с помощью внешних программ.

Тепловой режим

Привод Т в корпусе °СТ верхней поверхности °С Т нижней поверхности °С
Plextor PX-716AL 36 Гр.46 Гр.47 Гр.
Benq DW1640 36 Гр.48 Гр.49 Гр.
NEC ND-3550A 36 Гр.49 Гр.49 Гр.

Привод довольно умеренно нагревается при длительной эксплуатации.

Вибрация при работе с плохо сбалансированным CD

Механизм привода достаточно качественно борется с возникающими во время работы устройства вибрациями, в процессе функционирования привода с диском, у которого был нарушен баланс, вибрация находилась на приемлемом уровне.



Благодарим компанию
«Ergodata» за предоставленные для тестирования оптические носители.

Благодарим Российское представительство компании Traxdata - компанию
«Нужно.ру» за предоставленные для тестирования оптические носители Traxdata.





Роман Шелепов(srl@ixbt.com)
Опубликовано — 27 октября 2005 г.


Комментарии?  Поправки?  Дополнения? srl@ixbt.com
