Тестирование CD-RW+Flash накопителя от компании BTC BCE 5232IA


В мире происходит всеобщая тяга к обьединению, корпорации обьединяются в мегакорпорации, европейские страны создают нечто напоминающие соединенные штаты Европы, и со всем этим борются антиглобалисты. В компьютерной отрасли наблюдается нечто похожее, в материнские платы интегрируется все что только можно, сотовые телефоны плотно срослись с PDA, одно хорошо антиглобалистов здесь не наблюдается :). Не избежали этого бума обьединения и оптические приводы. Если вы хоть раз заглядывали внутрь оптических приводов, то вы не могли не заметить, что свободного места в корпусе привода более чем достаточно. Компания BTC недавно выпустила на рынок серию оптических устройств под общим названием «Dual Digital Storage». В устройствах этой серии в оптический привод был вмонтирован универсальный 7-in-4 считыватель Flash карточек, и при этом цена устройства незначительно превышает цену обычного оптического привода. В сегодняшнем тестировании мы рассмотрим CD-RW привод из этой серии.

Спецификация BTC BCE 5232IA.

  • Интерфейс:
    • Привод: E-IDE/ATAPI
    • Кард-ридер: USB 1.1
  • Скорость чтения:
    • CD-ROM/R: 52x (CAV), 7800 KB/s (Max)
    • Кард-ридер: до 1.5MB/sec
  • Скорости записи:
    • CD-RW: 32x (PCAV)
    • CD-R: 52X (CAV).
  • Поддерживаемые форматы: CD-DA, CD-ROM, CD-ROM XA, CD-I, Photo CD, CD-TEXT, Video CD, CD-Extra, CD-R, CD-RW, CD-UDF
  • Форматы записи: TAO (Track at Once), DAO (Disc at Once), SAO (Session at Once), Multi-Session, Packet Writing
  • Поддерживаемые форматы Flash карточек:CompactFlashTM / MicroDriveTM / SmartMediaTM / Memory StickTM / Memory Stick ProTM / Secure DigitalTM / MultimediacardTM.
  • Время доступа: в среднем <100ms
  • Размер буфера данных: 2MBytes
  • Способ установки: горизонтальный
  • Размеры: 148.6mm x 193.3mm x 41.8mm
  • MTBF:125,000 POH(20% duty cycle)
  • Вес 1,0 кг

Привод к нам на тестирование попал в OEM-комплектации. Тем не менее, в комплект, помимо самого привода, входят: небольшая инструкция по эксплуатации, аналоговый аудиокабель, набор крепежных винтов и CD c пакетом ПО Nero Burning Rom.

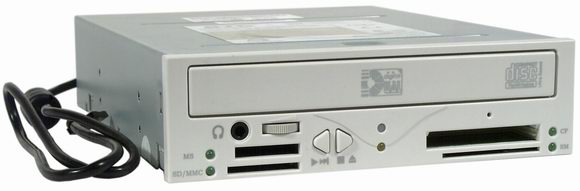

Дизайн передней панели привода, из за присутствия на ней разьемов кард-ридера, очень необычен. Помимо того, что передняя панель привода снабжена кард-ридером там же разместилось и все то, что необходимо для того чтобы воспроизводить Audio CD без участия компьютера. К сожалению, такое размещение кнопок управления нельзя назвать очень удачным, поскольку при открытом трее привода нащупать их с непривычки довольно сложно. На мой взгляд, если поменять их местами со слотами для карт CF и SM, то привод смотрелся бы более удачно. Передняя панель трея, с обратной стороны, снабжена прокладкой для снижения шума и предотвращения проникновения пыли внутрь механизма. На задней панели привода присутствует работающий цифровой аудиовыход. Там же находится и выход шнура с помощью которого кард-ридер можно подключить к разьему USB хаба расположенного на материнской плате.

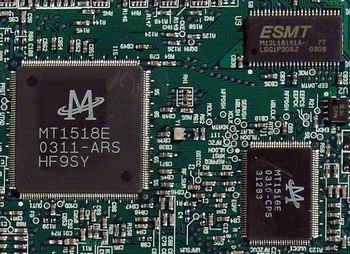

Судя по описанию, в приводе используется фирменная технология защиты буфера от опустошения MTKSuperLink, разработанная известной компанией производителем чипсетов для оптических приводов MTK. Ну и само собой становится ясно, что в приводе используется чипсет от компании MTK

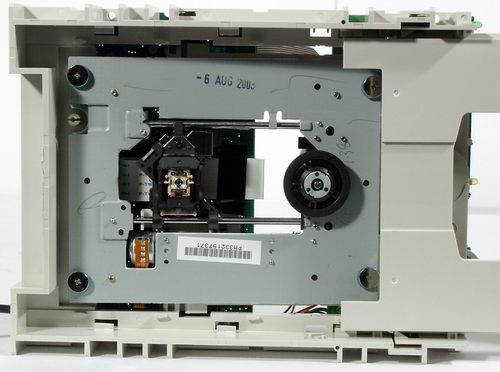

На этом фото можно рассмотреть внутренности механизма привода.

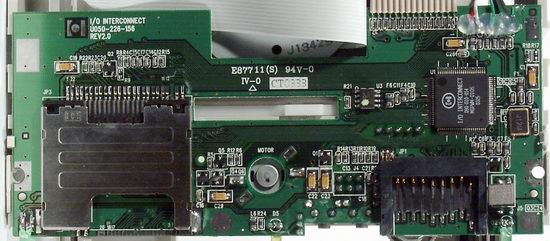

А здесь можно увидеть плату кард-ридера.

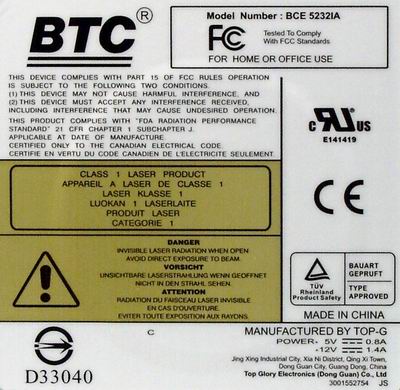

Этикетки на верхней панели дают основную информацию о версии прошивки, железа, месте и времени производства.


Установка привода не вызвала каких-либо проблем. Пользователю предлагается стандартная процедура, знакомая ему по установке обычного CD-ROM, привод не требует установки каких-либо специализированных драйверов. Чтобы работать с приводом, достаточно установить и использовать, к примеру, программу NeroBurning Rom ver 6.3.0.2, которая успешно распознает этот привод.

Несколько более сложный процесс подключения кард-ридера. В принципе, разьем, с помощью которого он подключается к материнской плате, позволит вам подключить его к подавляющему большинству материнских плат без каких либо проблем, поскольку распиновка кабеля соответствует стандартной разводке разьема USB хаба на материнской плате.

Главное помнить о том, что красный провод этого кабеля соответствует +5V USB, а черный GND USB. Для операционных систем XP и W2K драйвера под кард-ридер не понадобятся, а вот для Win98 придется их устанавливать.

А вот так кард-ридер выглядит в системе .

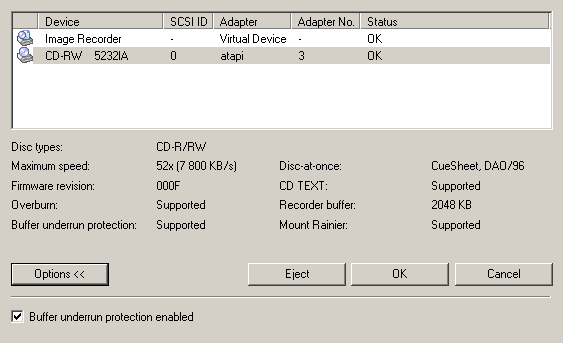

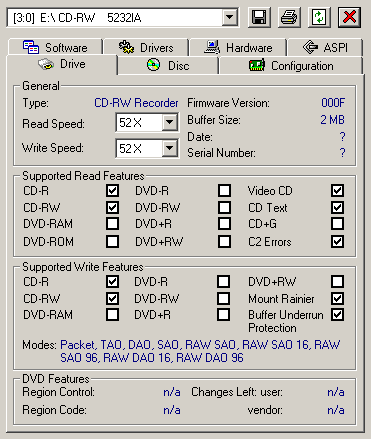

Теперь попробуем получить немного информации о приводе с помощью различных утилит. Поддерживаемые форматы и типы дисков можно узнать с помощью программы Nero Infotool

Данные о возможностях работы приводов с Audio СD мы получили от популярной программы EAC (Результаты работы EAC Configuration Wizard).

Результаты тестов

Тестирование кард-ридера.

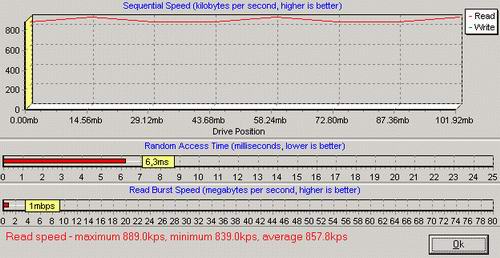

Поскольку кард-ридер использует для подключения к компьютеру интерфейс USB 1.1, то скорость работы со всеми типами Flash карточек будет упираться в пропускную способность шины USB. Скорость чтения, для всех типов карт, была примерно вот такой.

Тестирование записи СD-R и CD-RW дисков

Время, затраченное на запись CD

Для тестирования традиционно использовались два типа дисков, с покрытием на основе цианина и фталоцианина. Общее количество марок дисков, использованных в тестах записи, составило четыре, по два каждого типа. Это было сделано для того, чтобы обеспечить пользователей более полной информацией о том, как привод работает с различными марками дисков. Ниже приведены данные ATIP дисков, использованных в тестировании.

Mirex 48x
Disc Type = CDR (B-)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Plasmon Data Systems Ltd.

Philips 52x
Disc Type = CDR (A+)
Nominal = 702.82MB (79m 59s 71f/LBA:359846)
Manufacturer = CMC Magnetics Corporation

Verbatim 48x
Disc Type = CDR (A+)
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Для наглядности, данные по скорости записи будут частично представлены в графической форме.

Запись на BTC BCE 5232IA ( Philips 52x, фталоцианин)

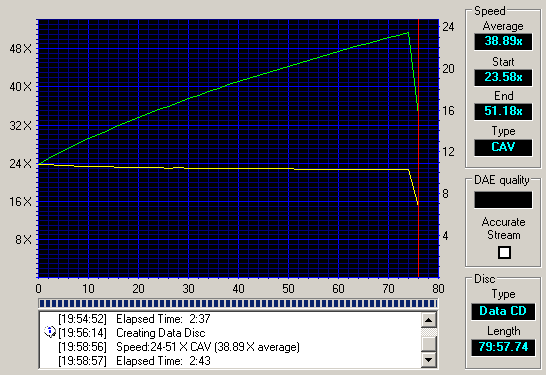

Запись на BTC BCE 5232IA ( Mirex 48x, фталоцианин)


Запись на BTC BCE 5232IA ( Verbatim 48x, цианин)

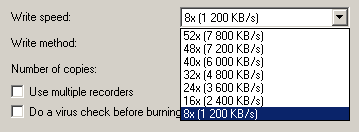

Также проводилось тестирование привода на способность корректно запиcывать цианиновые диски на минимальной скорости, такой режим чаще всего применяют меломаны, чтобы добиться максимально качественного звучания.

К сожалению, при работе с цианиновыми дисками от Verbatim минимальная скорость записи была ограничена значением 8x.

Запись СD-R
Привод Philips 52x. Mirex 48x. Verbatim 48x. Verbatim 8x.
BTC BCE 5232IA 3:01 2:43 2:37 10:24
Lite-On LTR-52327S 2:32 2:31 2:32 21:16 (4x)

Для того, чтобы дополнить картину, сюда же я решил добавить результаты записи CD-RW дисков 10х, 24х и 32х. Ниже приведены ATIP использованных в тесте дисков.

TDK 12x
Disc Type = HIGH SPEED CD-RW
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = RiTEK Corporation

Verbatim 24x
Disc Type = ULTRA SPEED CD-RW 24X
Nominal = 656.40MB (74m 43s 00f/LBA:336075)
Manufacturer = Mitsubishi Chemicals Corporation

Verbatim 32x
Disc Type = ULTRA SPEED CD-RW 32X
Nominal = 656.40MB (74m 43s 00f/LBA:336075)
Manufacturer = Mitsubishi Chemicals Corporation


Запись на BTC BCE 5232IA (TDK 12x СD-RW)


Запись на BTC BCE 5232IA (Verbatim 24x СD-RW)


Запись на BTC BCE 5232IA (Verbatim 32x СD-RW)


Запись СD-RW
Привод TDK 12x. Verbatim 24x. Verbatim 32x.
BTC BCE 5232IA 7:12 3:39 3:03
Lite-On LTR-52327S 7:07 3:33 3:01

Время, затраченное на полное форматирование CD-RW диска в формате UDF c использованием программы InCD ver. 4.1.0

Запись диска CD-RW в формате UDF, тестовый пакет из 530 Mb в 3000 файлах.

Запись на BTC BCE 5232IA
Диск Время записи(мин.)Время на форматирование (мин.)
TDK 12x 7:537:24
Verbatim 24х 6:025:54
Verbatim 32х 5:425:31
Запись на Lite-On LTR-52327S
Диск Время записи(мин.)Время на форматирование (мин.)
TDK 12x 7:5510:54
Verbatim 24х 7:027:14
Verbatim 32х 6:546:58

Привод изначально поддерживает формат Mt.Rainier, так что были проведены дополнительные тесты, для того чтобы выяснить, как привод будет работать с CD-RW дисками в этом формате.

Запись на BTC BCE 5232IA
Диск Время на форматирование InCD(мин.) Время записи (во время формата) Время записи (диск отформатирован)
TDK 12x 00:4013:4813:35
Verbatim 24х 00:3811:2811:20
Verbatim 32х 00:3911:0811:05
Запись на Lite-On LTR-52327S
Диск Время на форматирование InCD(мин.) Время записи (во время формата) Время записи (диск отформатирован)
TDK 12x 00:329:018:52
Verbatim 24х 00:257:026:41
Verbatim 32х 00:286:546:45

Как можно заметить работа привода с CD-RW носителями в формате Mt.Rainier осуществляется достаточно медленно, возможно эту проблему удастся решить в будущих версиях прошивок.

Проверка способности привода работать с 80mm СD на примере СD-RW диска, форматирование и запись в формате UDF

Форматирование и запись 80мм CD-RW диска в формате UDF. Скорость записи 4х.

CD-RW привод Время на форматирование (мин.)Время записи(мин.)
BTC BCE 5232IA 8:486:46
Lite-On LTR-52327S 9:044:52

Привод успешно читает и записывает 80mm диски.

Результаты чтения записанных дисков на приводе Lite-On c помощью утилиты KProbe

Утилита KProbe, это рассчитанная на работу под OS Windows тестовая программа, которая позволяет, примерно, выявить уровень ошибок С1/С2 на тестируемом диске. Конечно, многое зависит от того, насколько записанный диск «понравится» самому приводу, но некую общую полезную информацию о тестируемом диске получить можно.

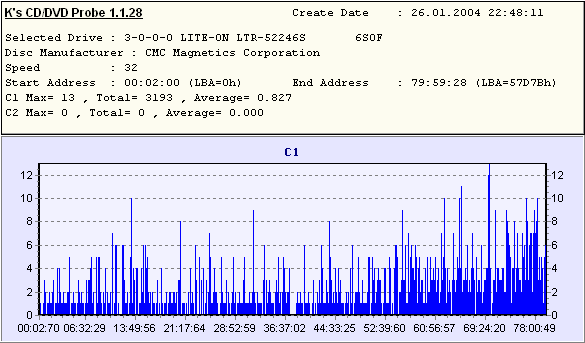

Чтение CD-R диска Philips, записанного на BTC BCE 5232IA

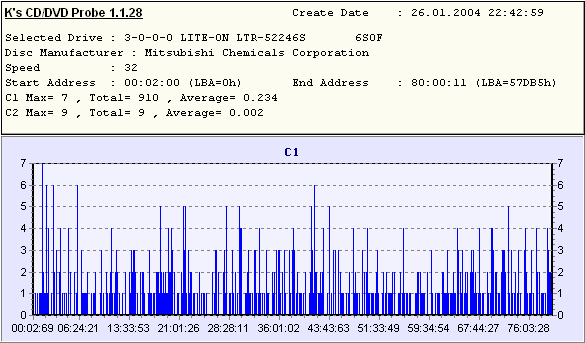

Чтение CD-R диска Verbatim, записанного на BTC BCE 5232IA

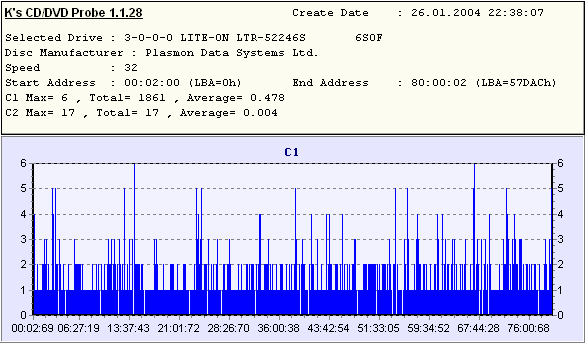

Чтение CD-R диска Mirex, записанного на BTC BCE 5232IA

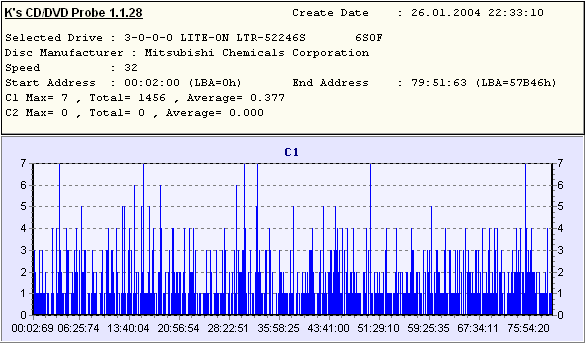

Чтение CD-R диска Verbatim (8x), записанного на BTC BCE 5232IA

Такому же контрольному считыванию подверглись и записанные CD-RW диски.

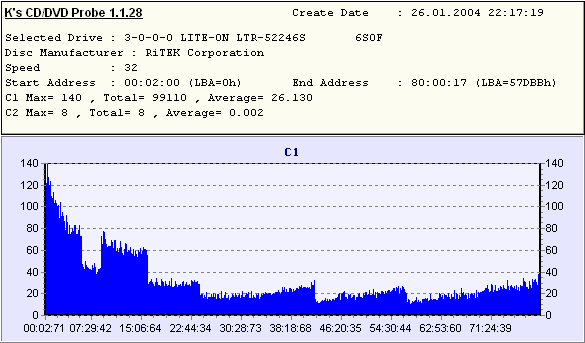

Чтение CD-RW диска TDK 12x, записанного на BTC BCE 5232IA

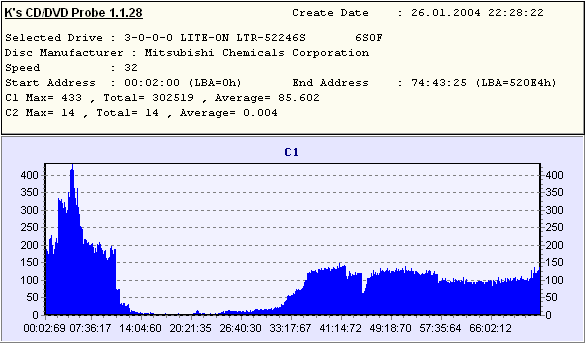

Чтение CD-RW диска Verbatim 24x, записанного на BTC BCE 5232IA
Чтение CD-RW диска Verbatim 32x, записанного на BTC BCE 5232IA

Overburn

В этом тесте использовались диски со следующими данными в ATIP.

Verbatim 48x
Disc Type = CDR (A+)
Lead In = 97:34:23
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = Mitsubishi Chemicals Corporation

Intenso 99 min
Disc Type = CDR (A-)
Lead In = 96:43:37
Lead Out = 79:59:74
Nominal = 702.83MB (79m 59s 74f/LBA:359849)
Manufacturer = RiTEK Corporation


CD-RW привод 80 min CD-R90 min CD-R
BTC BCE 5232IA 85:51.6597:17.50
Lite-On LTR-52327S 81:43.2595:55.59

Тестирование основных параметров чтения CD-дисков

Результаты тестов CDWinBench 99

BTC BCE 5232IA Lite-On LTR-52327S
Winmark 24202360
Inside transfer 3540 Kb/s3270 Kb/s
Outside transfer 7000 Kb/s7000 Kb/s
CPU Utilization 1.77 %1.54 %
Access Time 68,9 ms 77,9 ms

Результаты NERO CD Speed

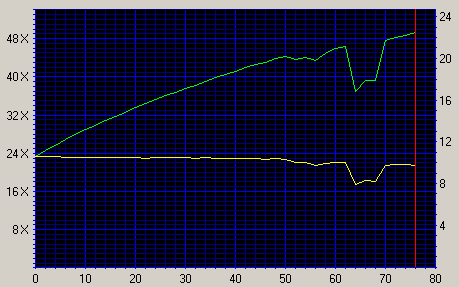

Графики чтения тестового CD

BTC BCE 5232IA


BTC BCE 5232IA Lite-On LTR-52327S
Average speed 37.94x CAV38.25x CAV
Random Seek 85 ms115 ms
Full Seek 150 ms209 ms
CPU Usage 8X 2 % 12 %
SpinUp Time 2.670.07
SpinDown Time 4.204.97
Disc Recognition Time 6.75 sec2.34 sec
Accurate stream YesYes

CD-ROM Drive Analyzer

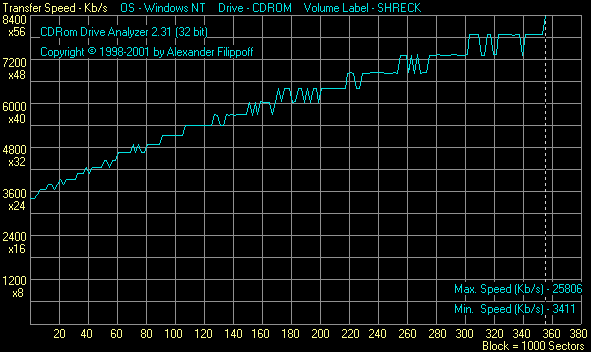

Чтение CD-R дисков

BTC BCE 5232IA

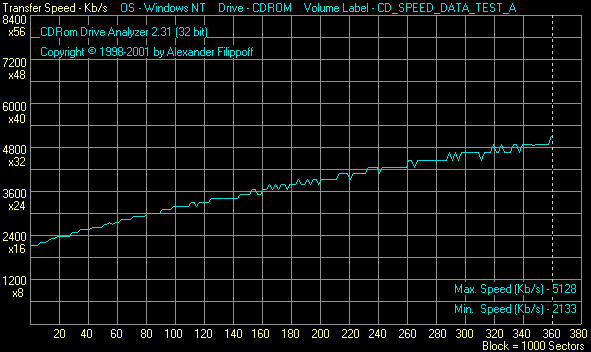

Чтение СD-RW дисков
BTC BCE 5232IA

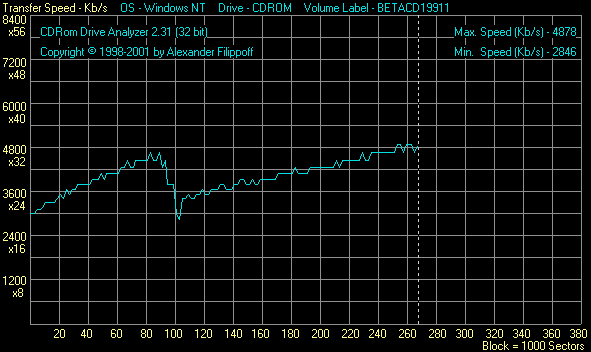

Чтение «некачественного» CD.
BTC BCE 5232IA

Извлечение музыкальных треков с аудио компакт-дисков (CDDAE 99, EAC)

Результаты BTC BCE 5232IA
  CDDAE EAC
Средняя скорость извлечения 24,8х 7,9х
Количество ошибок 0.00% 0.00%

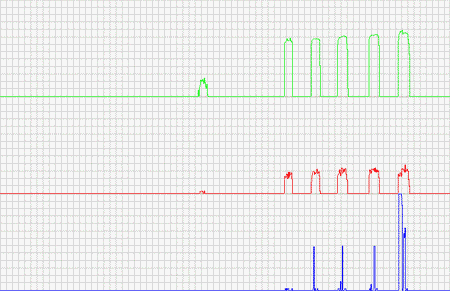

Advanced DAE Quality(Nero CD-Speed)

Тестирование привода BTC BCE 5232IA

Напоминаем, что наиболее подробно и полно с пояснениями к тестируемым параметрам можно ознакомиться непосредственно в «файле помощи» к тестовой программе Nero СD Speed. На случай, если вы не желаете по каким-либо причинам скачивать саму утилиту, мы разместили HTML-файл помощи тестовой утилиты здесь.

DAE Quality (EAC)

Этот тест разработан создателем программы EAC, называется он DAE Quality, а найти его описание можно здесь. Если коротко, то этот тест позволяет измерить качество извлечения аудиоданных и качество обработки ошибок С2 с помощью специально изготовленного тестового диска.

Тестирование привода BTC BCE 5232IA

    BTC BCE 5232IA
  • Errors total Num : 4102847
  • Errors (Loudness) Num : 40261 — Avg : -51.9 dB(A) — Max : -8.7 dB(A)
  • Error Muting Num : 4632 — Avg : 1.4 Samples — Max : 181 Samples
  • Skips Num : 23 — Avg : 54.8 Samples — Max : 558 Samples
  • Total Test Result : 62.4 points (of 100.0 maximum)
  • C2 Accuracy : 60.2 %

Роковые числа

Привод был также проверен на способность прочитать файл, в котором данные содержат сигнатуру, превращающуюся в последовательность данных, повторяющую Sync Header. Эта проблема была подробно рассмотрена в этой статье. Привод не смог прочитать тестовые файлы.

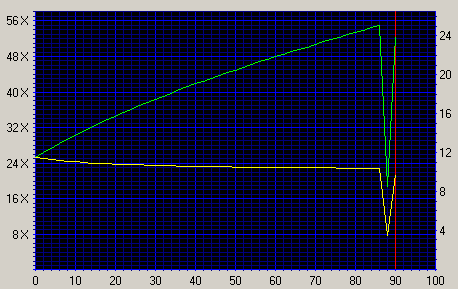

Прямое копирование данных с 832 MB(92 min) CD-R на жесткий диск

Привод успешно скопировал содержимое 832MB диска без каких-либо ошибок.

BTC BCE 5232IA


Время, затраченное на эту операцию, составило
  • BTC BCE 5232IA — 5 минут 23 секунды.
  • Lite-On LTR-52327S — 4 минуты 58 секуны.

Физические характеристики привода

Шум при работе

CD-RW привод ТрейСD-Seek CD общий
BTC BCE 5232IA 7/108/106/10

При работе на максимальной скорости привод очень шумен, правда у пользователя есть возможность регулировать скорость работы с помощью внешних программ типа CD Bremsie или Nero Drive Speed. Для установки доступны следующие значения скоростей: 4-8-20-24-32-36-40-52.

Тепловой режим

CD-RW привод Т в корпусе СТ верхней поверхности С Т нижней поверхности С
BTC BCE 5232IA 36 Гр.46 Гр.46 Гр.

Привод не очень сильно нагревается при длительной эксплуатации.

Вибрация при работе с плохо сбалансированным CD

Привод вполне сносно вел себя при работе с дисками, у которых несколько нарушен баланс. Хотя на большой скорости чтения возникал довольно сильный шум и вибрация, но это не помешало приводу уверенно прочитать диск.

Итого

Сегодня мы рассмотрели достаточно интересную концепцию, недорогого оптического привода скомбинированного с универсальным кард-ридером. Никаких особо серьезных проблем в работе обоих частей устройства обнаружено не было. Конечно, современные требования предполагают наличие у кард-ридера интерфейса USB 2.0, поскольку только такой интерфейс сможет обеспечить достаточно быструю скорость передачи информации с современных Flash карт больших обьемов, но это скорее не претензия, а пожелание на будущее. В целом устройство получилось достаточно удобным и функциональным.



Благодарим компанию
«ELKO» за предоставленный для тестирования оптический привод BTC BCE 5232IA.

Роман Шелепов aka SRL (srl@ixbt.com)
Опубликовано — 9 февраля 2004 г.



Комментарии?  Поправки?  Дополнения? srl@ixbt.com
