Использование транзисторов eGaN в усилителе класса D EPC EPC9106 позволило объединить высокое качество звука и выходную мощность 250 Вт

1174

Компания Efficient Power Conversion (EPC) представила референсный образец усилителя низкой частоты EPC9106. В усилителе используется схема с бестрансформаторным выходом, включающая четыре полумостовых выходных каскада, выходные сигналы которых меняются относительно земли, что, по словам производителя, позволяет наращивать и расширять конструкцию. Количество элементов, которые могли бы отрицательно сказаться на качестве звука, удалось уменьшить до минимума за счет использования полевых транзисторов eGaN. Их особенность в том, что на одном кристалле сформирована сразу пара транзисторов, образующая полумост, за счет чего в случае усилителя класса D обеспечивается очень высокая линейность усиления сигнала ШИМ. Это снижает потребность в обратной связи, что положительно сказывается на качестве звука.

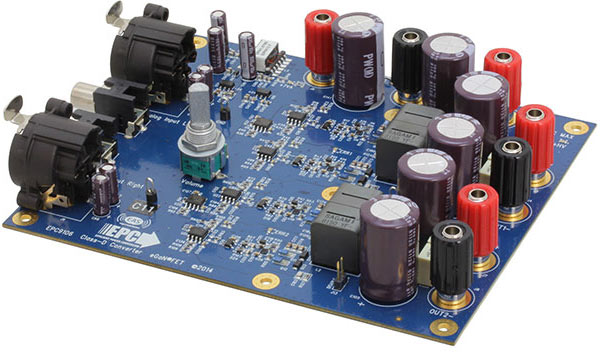

Усилитель EPC EPC9106 предназначен для компактных устройств

В усилителе выходные транзисторы EPC2016 используются вместе с транзисторами LM5113 производства Texas Instruments, которые работают в предварительном каскаде.

Усилитель EPC EPC9106 предназначен для компактных устройств

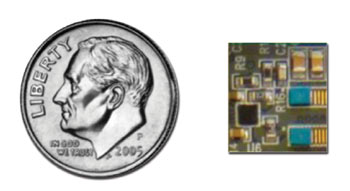

По словам производителя, высокий КПД усилителя позволяет обойтись без радиаторов. Размеры блока усилителя мощности, включающего транзисторы предварительного и выходного каскадов, дроссель, входной и выходной конденсаторы, показаны на нижней иллюстрации, а сам транзистор EPC2016 занимает участок размерами всего 2,1 x 1,6 мм (!). При этом усилитель обеспечивает мощность 150 Вт в нагрузке, импеданс которой равен 8 Ом, при КПД 96%. Уменьшение импеданса до 4 Ом позволяет повысить мощность до 250 Вт, но КПД при этом снижается до 92%. На максимальной мощности коэффициент нелинейных искажений и шума не превышает 0,03%, при мощности 50 Вт он снижается до 0,006%. Заявленная частотная характеристика — 20-20000 Гц (неравномерность 0,5 дБ, импеданс нагрузки 8 Ом).

Демонстрационная плата EPC9106 стоит $1338 и уже доступна для заказа.

Источник: EPC

6 февраля 2015 Г.
