Изучаем анатомию планшета Kindle Fire HD

ПредыдущаяСледующая
1174

Специалисты ресурса iFixit разобрали планшет Amazon Kindle Fire HD и опубликовали традиционный отчет об этой процедуре, который позволяет составить полное представление о внутренностях устройства.

Изучаем анатомию планшета Kindle Fire HD

Для снятия задней крышки хватило пластиковой «отмычки». После этого стала видна печатная плата, аккумуляторная батарея и другие компоненты.

Изучаем анатомию планшета Kindle Fire HD

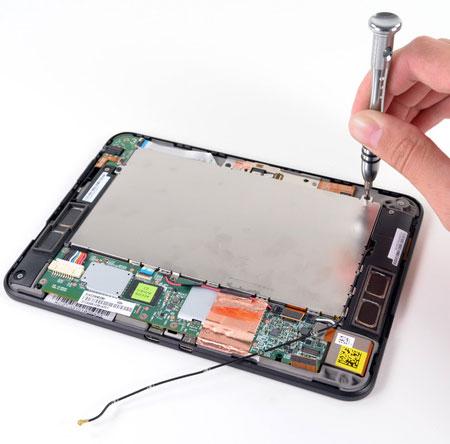

Батарея заключена в металлическую оболочку и закреплена четырьмя винтами. Она характеризуется напряжением 3,7 В и емкостью 4400 мА∙ч или 16,43 Вт∙ч. По оценке Amazon, одного заряда батареи устройству хватает на 11 часов работы.

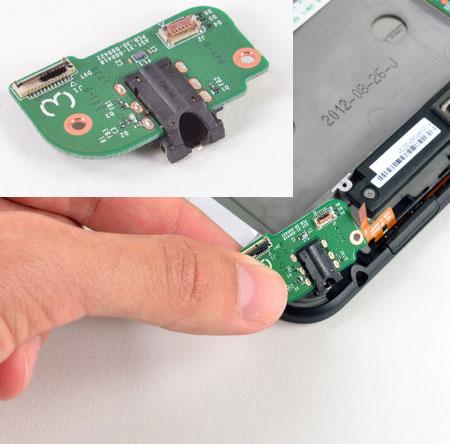

Гнездо диаметром 3,5 мм для подключения наушников находится на отдельной печатной плате. Это удорожает устройство, но повышает его ремонтопригодность.

Изучаем анатомию планшета Kindle Fire HD

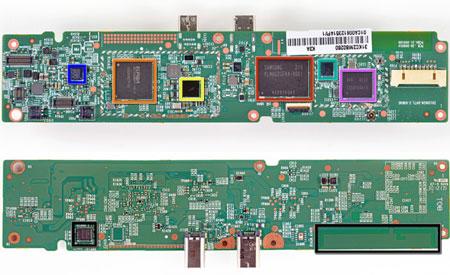

На главной печатной плате находится модуль eMMC объемом 16 ГБ производства Samsung (KLMAG2GE4A, показана красным), 1 ГБ памяти DDR2 производства Elpida (B8164B3PF-1D-F, оранжевый), контроллер питания Texas Instruments TWL6032 (желтый) и микросхема Broadcom BCM2076 (зеленый), реализующая функции GPS, GLONASS, Bluetooth 4.0 и FM. Здесь же можно обнаружить стереофонический кодек Wolfson WM8962E (синий) и микросхему B50 5222 12507A9A10 (сиреневый), которая необходима для Wi-Fi.

Изучаем анатомию планшета Kindle Fire HD

На обратной стороне платы находится гироскоп-акселерометр InvenSense MPU-6050 и одна из двух антенн Wi-Fi (используется конфигурация MIMO).

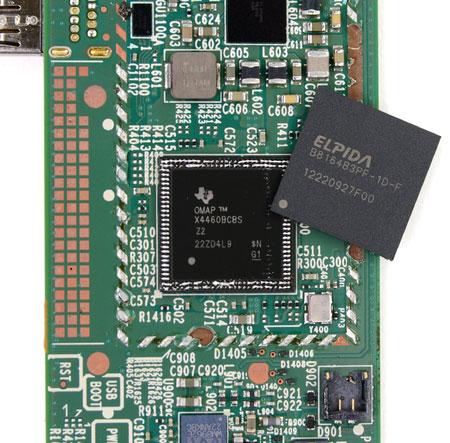

Как и в предшествующей модели, процессор находится под микросхемой памяти. В планшете используется двухъядерный процессор Texas Instruments OMAP 4460 (в предыдущей модели был OMAP 4430).

Изучаем анатомию планшета Kindle Fire HD

Интересно, что Amazon указывает тактовую частоту процессора Kindle Fire HD равной 1,2 ГГц, тогда как в спецификациях OMAP 4460 на сайте TI дано значение 1,5 ГГц. Есть возможность разгона?

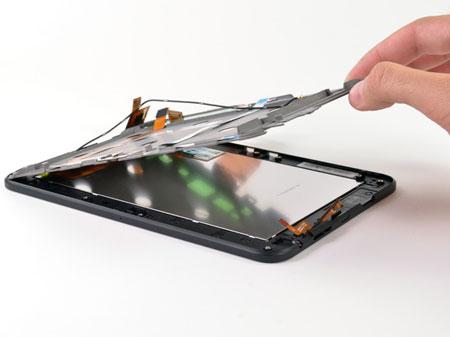

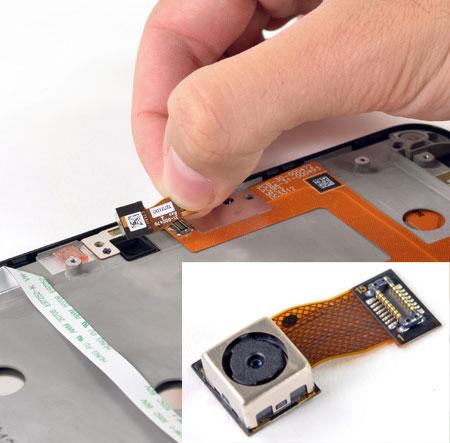

Постепенно очередь дошла до громкоговорителей, камеры и экрана.

Изучаем анатомию планшета Kindle Fire HD

Экран типа IPS размером 7 дюймов и разрешением 1280 x 800 пикселей имеет маркировку LD070WX3-SL01 и выпущен компанией LG Electronics.

Изучаем анатомию планшета Kindle Fire HD

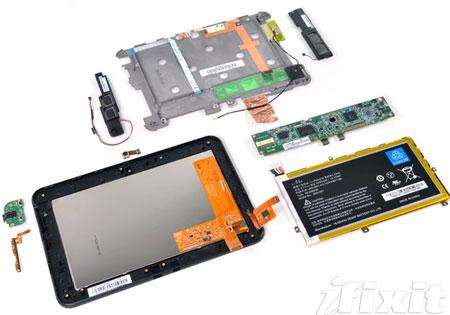

Ремонтопригодность устройства специалисты iFixit оценили в 7 из 10 баллов. Для сравнения: оценка Apple iPad — 2 балла из 10.

Изучаем анатомию планшета Kindle Fire HD

Источник: iFixit

21 сентября 2012 Г.
