Слайды из презентации NVIDIA дают представление об устройстве GK104

Утечка, в которой содержались основные технические данные NVIDIA GK104, заставила задуматься о внутренней структуре этого GPU. По количеству ядер CUDA — 1536 — новый процессор втрое превосходит GeForce GTX 580. Как получилось такое число, можно понять, изучив изображения, опубликованные источником. Как утверждается, снимки были сделаны на мероприятии NVIDIA для представителей прессы.

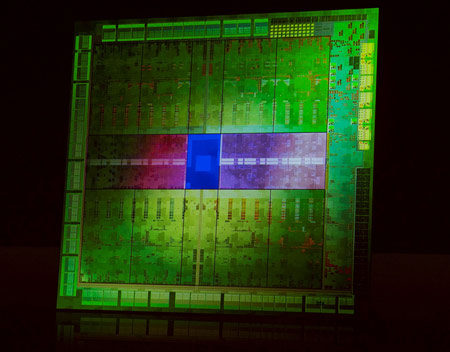

Кристалл GK104 изготавливается по 28-нанометровому техпроцессу и имеет площадь 294 кв.мм. Свойственная этому GPU иерархия блоков является развитием архитектуры Fermi.

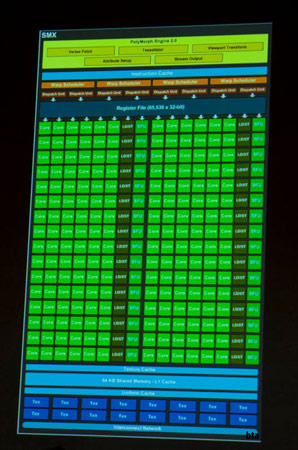

Верхний уровень представлен блоком GigaThread Engine, который управляет потоками данных между остальными блоками GPU и интерфейсом PCI Express 3.0. Ниже расположено четыре кластера графической обработки (GPC), каждый из которых состоит из растрового «движка» и двух потоковых мультипроцессоров. Сами блоки подверглись переработке и теперь называются не SM, а SMX. В каждом из них есть блок PolyMorph 2.0, 192 ядра CUDA, кэш-память команд и другие кэши первого уровня.

Итак, четыре GPC по два SMX, в каждом из которых — 192 ядра CUDA, что и дает в результате общее количество ядер CUDA, равное 1536. Кроме того, в структуру GPU входит четыре растровых блока с общим количеством 32 ROP, восемь геометрических блоков и 128 текстурных блоков. Процессор оснащен 256-разрядным интерфейсом памяти GDDR5.

Источник: HKEPC
