Миниатюрный модуль WIZnet WIZ820io позволяет добавить интерфейс Ethernet в малогабаритное устройство

Показанную на верхнем снимке новинку представила компания WIZnet. То, что на первый взгляд можно принять за обычный сетевой разъем, на самом деле, является модулем сетевого подключения WIZ820io. Это изделие позволяет разработчикам легко добавить интерфейс Ethernet 10/100 Мбит/с в малогабаритное электронное устройство.

Основой модуля является контроллер W5200. Он поддерживает протоколы TCP, UDP, IP, ARP, ICMP, IGMP, PPPoE, MAC. Размеры печатной платы модуля равны 23 x 25 мм.

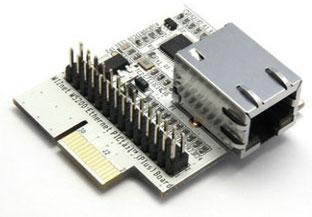

Этот же контроллер используется в карте W5200 Ethernet PICtail (Plus), показанной на нижнем снимке. Карта оддерживает полудуплексное и полнодуплексное подключение Ethernet 10/100 Мбит/с. Она имеет штырьковый разъем PICtail и краевой разъем PICtail Plus, с помощью которых ее можно подключить к Explorer 16 (DM240001), PIC32 I/O Expansion Board (DM320002), PICDEM.net 2 (DM163024), PIC18 Explorer (DM183032) и другим картам, используемым разработчиками аппаратного обеспечения.

Оснащение W5200 Ethernet PICtail (Plus) включает интерфейс SPI, 2 КБ энергонезависимой памяти EEPROM с идентификатором EUI-48 Node Identity (адрес MAC) и коннектор RJ-45. Изделие поддерживает функции Auto-negotiation, Auto-MDI/MDIX, Power-Down Mode и Wake-on-LAN.

Источник: WIZnet
