Фото дня: печатная плата и GPU Radeon HD 6870

В Сети появились снимки печатной платы 3D-карты AMD нового поколения и установленного на ней графического процессора.

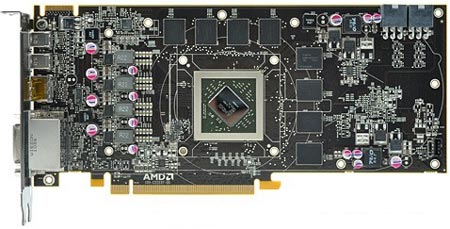

Как видно на первом снимке, конструкторы разместили силовые элементы подсистемы питания ближе к монтажной планке. Далее расположен GPU, выше и правее которого расположены микросхемы памяти. Можно предположить, что такое расположение элементов способствует более эффективному охлаждению регуляторов напряжения, поскольку их радиаторы оказываются на пути потока воздуха, направляемого высокооборотным вентилятором в отверстия монтажной планки. О том, что такая система охлаждения будет использоваться в Radeon HD 6870, позволяют судить опубликованные нами вчера фотографии Radeon HD 6870 в исполнении XFX. Питание устроено по схеме «4+1+1 фаза». Все восемь микросхем памяти находятся на одной стороне печатной платы.

Корпус GPU Barts имеет те же размеры, что и корпус Cypress, а вот кристалл существенно уменьшился в размерах. По некоторым данным, GPU Barts на уровне выводов совместим с Cypress. Это означает, что новые GPU можно устанавливать на выпускаемые сейчас печатные платы, сэкономив на проектировании топологии. Впрочем, едва ли кто-то из производителей будет так делать, потому что почти все платы для Cypress — восьмислойные, а в случае Barts можно обойтись шестью слоями и сделать плату дешевле. Единственный случай, когда использование плат для Cypress представляется оправданным — это выпуск моделей с шестью выходами для мониторов (Eyefinity6), заключает источник.

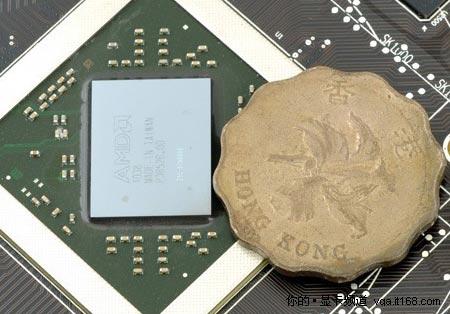

При первом же взгляде на кристалл Barts можно заметить логотип AMD, как и ожидалось, заменивший собой логотип ATI.

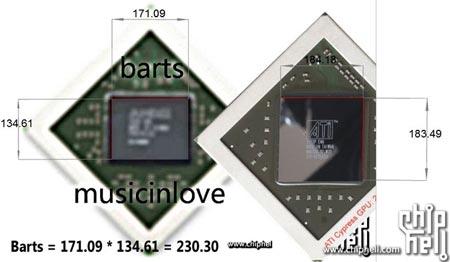

Форма кристалла, расположенного на плате диагонально, изменилась. В отличие от почти квадратного чипа Cypress, кристалл нового GPU имеет прямоугольные очертания. Сравнить размеры кристаллов позволяет коллаж, опубликованный одним из участников форума ChipHell.
