Мы продолжаем фотоочерк о системных платах на чипсете AMD 890GX, подготовленный с помощью нашего собственного корреспондента на выставке CeBIT.

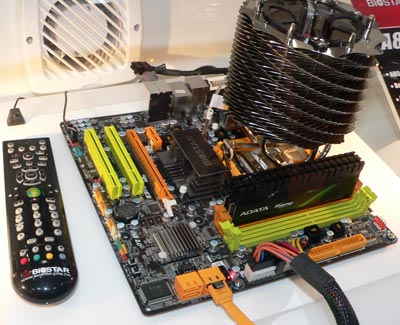

О системной плате TA890GXE, показанной на первом снимке, компания BIOSTAR подробно рассказала месяц назад. На выставке CeBIT 2010 это изделие было показано в составе системы, включающей процессор AMD Phenom II X4 955 Black Edition и модули памяти A-DATA XPG Gaming Series v2.0 DDR3-1866G. Охлаждение процессора возложено на систему Thermaltake SpinQ VT. Для питания системы специалисты BIOSTAR выбрали БП Thermaltake мощностью 850 Вт.

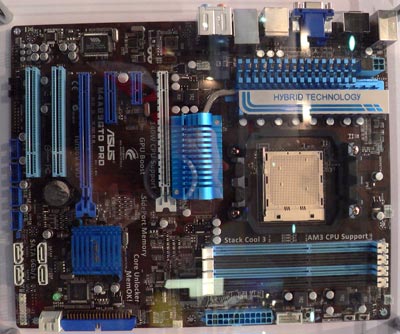

Системная плата ASUS M4A89GTD PRO (второй снимок) поддерживает процессоры AMD Phenom II, Athlon II и Sempron серии 100 в исполнении AM3. Максимальный объем памяти DDR3 равен 16 ГБ, максимальная частота — 2000 МГц. Поддерживаются двухканальные конфигурации. Среди особенностей платы производитель выделяет функции Core Unlocker и Turbo Key II, которые позволяют в полной мере раскрыть потенциал разгона и разблокировать ядра многоядерных процессоров.
Для повышения надежности и увеличения срока службы в конструкции платы ASRock 890GX Extreme3 используются японские конденсаторы с полимерным электролитом. В распоряжении интегрированного графического процессора AMD Radeon HD 4290 находится 128 МБ памяти DDR3-1333 SidePort. Для подключения мониторов плата имеет разъемы D-Sub, DVI-D и HDMI. Предусмотрена возможность создания многопроцессорных графических конфигураций ATI Quad CrossFire, 3-Way CrossFireX, CrossFireX и Hybrid CrossFireX. Для этого плата оснащена тремя слотами PCI Express 2.0 x16. Кроме того, следует отметить наличие портов SATA 6 Гбит/с, eSATA 6 Гбит/с, USB 3.0 и IEEE 1394, многоканального (7.1) звукового кодека HD Audio (VIA VT2020), адаптера Gigabit Ethernet. На плате находятся кнопки питания, сброса и обнуления CMOS.
На заключительной иллюстрации показана системная плата ASRock 890GMH/USB3 типоразмера mATX. Она во многом напоминает 890GX Extreme3, поскольку построена на том же чипсете. Интегрированная графическая подсистема образована GPU AMD Radeon HD 4290 и 128 МБ памяти DDR3-1333 SidePort. Возможность установки дискретного 3D-ускорителя обеспечивает слот PCI Express 2.0 x16. Плата оснащена шестью портами SATA 6 Гбит/с. Пять из них выведены на внутренние разъемы, один оформлен в виде порта eSATA. Кроме того, пользователю доступен восьмиканальный звуковой кодек HD Audio (VIA VT2020), адаптер Gigabit Ethernet, порт USB 3.0. Список технологий, использованных в системных платах ASRock 890GX Extreme3 и 890GMH/USB3, включает Instant Boot, Instant Flash, OC Tuner, Unlock CPU Core (UCC) и другие фирменные разработки.
