Не секрет, что схемы питания занимают заметную часть объема в корпусах большинства электронных устройств. Для этого есть объективные причины — достаточно вспомнить размеры трансформаторов, конденсаторов большой емкости, регуляторов напряжения и других элементов силовых цепей. А раз так, то и выигрыш от миниатюризации элементной базы здесь может быть заметнее, чем в других случаях. Именно поэтому разработчики продолжают совершенствовать «строительные блоки» схем питания.

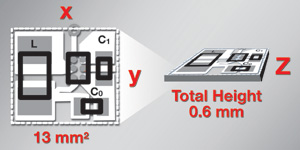

Об очередном успехе в этой области объявила компания Texas Instruments (TI). Ее специалистами создан самый миниатюрный и самый тонкий в мире 500-мА понижающий преобразователь постоянного напряжения, предназначенный, прежде всего, для мобильных устройств. Высокоэффективная интегральная схема управления питанием является первым 6-МГц, 500-мА преобразователем, площадь корпуса которого равна всего лишь 13 кв.мм (4,2 х 3 мм), а толщина — 0,6 мм.
По данным TI, КПД преобразователя, получившего обозначение TPS62601, достигает 89%. Типовой потребляемый ток в рабочей точке характеристики равен 30 мкА. Входное напряжение может лежать в пределах 2,3-5,5 В. При этом точность регулировки выходного напряжения 1,8 В составляет ±1,5%.
В числе примеров применения TPS62601 названы модули памяти, GPS, Bluetooth и Wi-Fi; сотовые телефоны, цифровые камеры, проигрыватели и внешние накопители.
Источник: TI
