Новинка компании National Semiconductor, получившая маркировку LM5071, ориентирована на разработчиков сетевого оборудования. По утверждению производителя, ему удалось создать первый в отрасли однокристальный контроллер для устройств, питающихся от низковольтного внешнего источника или сети Ethernet (Power over Ethernet, PoE).

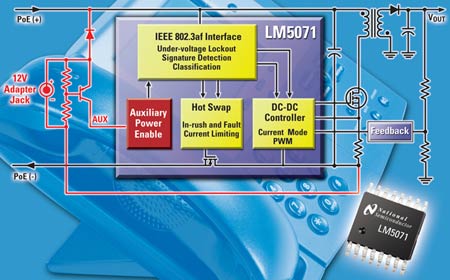

LM5071 содержит интерфейс PD (Powered Device) и преобразователь напряжения постоянного тока (DC-DC converter). Такое решение обеспечивает возможность использования микросхемы в широком спектре конструкций PoE, использующих внешнее питание, например, адаптер переменного тока.
О каких устройствах идет речь? О камерах систем безопасности, IP-телефонах, беспроводных узлах локальной сети (WLAN), имеющих соединение с Ethernet. В некоторых условиях, питание этих PoE-устройств от альтернативного источника вызвано необходимостью. Например, недостаточной мощностью силового оборудования (Power Sourcing Equipment, PSE) или работой в сети, не поддерживающей функцию PoE. По мнению National Semiconductor, существующие решения ограничивают выбор источников питания, что может привести к усложнению системы и повышению ее стоимости.
Некоторые особенности LM5071:
- Широкий диапазон входных напряжений - от 12 до 48 В;
- Независимая регулировка нижнего порога и гистерезиса защиты по напряжению;
- Возможность управления изолированными и неизолированными преобразователями. Управление изолированными преобразователями обеспечивает встроенный усилитель, к которому подключается оптопара;
- Отключение сигнатурного резистора (25 кОм) после обнаружения PD для снижения потерь энергии;
- Программируемая частота генератора импульсного стабилизатора позволяет оптимизировать его работу.
Микросхемы LM5071 выпускаются в корпусах TSSOP-16 и стоят по 1,45 доллара за штуку в партии из 1000 штук.
Источник: National Semiconductor
