Sapphire даже упаковку для материнской платы Pure Innovation сделала весьма бросской и оригинальной:

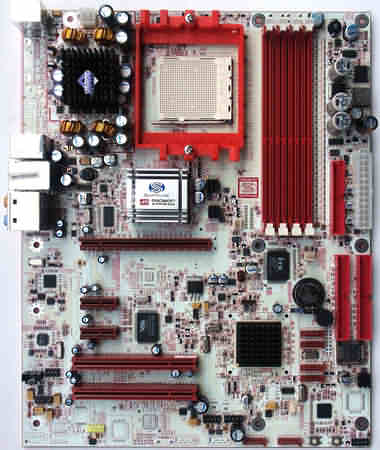

Непосредственно сама плата в текстолите нестандртного окраса:

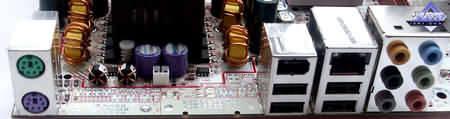

Задняя панель со всеми штекерами и коннекторами:
Свойства и характеристики платы Sapphire Pure Innovation:
Тип процессора, поддерживаемый сокет | Athlon 64, Socket 939 |
Чипсет | Сев. мост — ATI RX480 Южный мост ATI SB450 Встроенный SATA/RAID для SATA дисков в SB450 (RAID 0, 1, JBOD) IDE/IDE RAID ATA133/100/66 (4 диска) |
Системная шина | 200 — 440 МГц с шагом увеличения в 1 МГц |
Поддерживаемая скорость памяти | DDR200, 266, 333, 366, 400 (433, 466, 500, 533 при Rev. E AMD) |
Шина PCIe, PCI/AGP | 100-200 МГц PCI/AGP фиксировано при 33/66 МГц |
Питания ядра, В | Авто, 0,8 В - 1,55 В с шагом 0,025 В (Max. vCore 2,15 В) |
Коэффициент умножения | 4x-25,5x с шагом 0,5X |
Напряжение DRAM | Авто, 2,5 В — 4,0 В с шагом 0,05 В |
Частота HyperTransport | 1000 МГц |
Множитель HyperTransport | Авто, 1X - 5X |
Питание HyperTransport | 1,22 В, 1,29 В, 1,39 В, 1,5 В |
Питание Xpress 200 | 1,22 В, 1,29 В, 1,39 В, 1,5 В |
Питание PCIe 1.2 | 1,22 В, 1,29 В, 1,39 В, 1,5 В |
Питание PCIe 1.8 | 1.8 В, 1.9 В |
Макс. объем обычной небуферизованной памяти | до 4 Гб |
Слоты расширения | 1 PCIe x16, 2 PCIe x1, 2 PCI Подключние двух SATA II дисков (чип Sil 3132) |
Порты | USB 2.0/IEEE-1394 (8 портов USB 2.0 поддерживаются средствами SB450, два 1394 Firewire порта — чипом VIA VT6307) |
Сеть | LAN Gigabit PCIe Ethernet (чип Marvel 88E8052) |
Звук | Audio Azalia HD Audio (чип Realtek ALC880) |
Версия BIOS | Ревизия Award BIOS (7/28/2005) |
