Первые micro ATX платы под Pentium M c разъемами PCI-E от PFU

1174

Бренд PFU (так называется дочернее предприятие Fujitsu), пожалуй, не так узнаваем, как AOpen или DFI, однако, интерес компании к мобильным разработкам Intel не менее силен, и в плане оперативности выпуска системных плат, предназначенных для совместного использования с мобильными процессорами Pentium M она даже может им дать некоторую фору.

Первая системная плата PFU на базе набора Intel 855GME форм-фактора micro ATX — PD-41PM160M1 — появилась в рознице еще в мае этого года. Спустя же полгода стали известны первые сведения о новом продукте компании на новейшем чипсете под кодовым названием Alviso (официально Intel он еще не представлен), предназначенным опять же для использования в настольных (или встраиваемых) системах:

Два разъема под память DDR2 (новое поколение мобильных чипсетов будет поддерживать и этот тип памяти, хотя в настольных системах его преимущества над DDR пока спорны, в переносных устройствах, учитывая невысокое энергопотребление DDR2, новая память придется как нельзя кстати) расположены не совсем обычно (для платы стандарта ATX) — повернуты на 90 градусов и перенесены на верхний край платы, если отразить в зеркале — почти BTX. Нетрудно заметить на переднем плане и разъем PCI-Express x16, а также, снизу, один PCI-Express x1 (всего же Alviso позволяет распоряжаться 20 PCI-E линиями).

Что касается накопителей, то тут имеется 2 разъема под устройства с Serial ATA интерфейсом и 1 под Parallel ATA. Не забыт и разъем для подключения дисковода. На задней панели можно найти VGA-выход (новое интегрированное графическое ядро третьего поколения обеспечивает по некоторым данным 2-кратное превосходство над предшественником), 4 разъема USB 2.0, сетевые гигабитный и 100 Мбит интерфейсы (вероятно, реализованные посредством дискретных контроллеров Intel), а также 3 mini-jack, позволяющие выводить 6-ти канальный звук — в спецификациях указан некий «AC´04» кодек.

Некоторые предварительные данные о характеристиках следующего поколения микросхем базовой логики для мобильных устройств можно узнать из следующей таблицы:

Название чипсета Intel 915PM Intel 915GM Intel 915GMS Intel 910GML
Кодовое имя Alviso-PM Alviso-GM Alviso-GMS Alviso-GML
Северный мост i915PM MCH i915GM GMCH i915GMS GMCH i910GML GMCH
Процессор Pentium M (Dothan) + + - -
Pentium M LV (Dothan) + + + -
Pentium M ULV (Dothan) + + - +
Celeron M + + + -
Celeron M ULV + + + +
Системная шина 533 МГц (QPB) + + - -
400 МГц (QPB) + + + +
Память Режим работы Dual / single Dual / single Single Dual / single
Число модулей / объем (max) 2 x SO-DIMM / 2 Гб 2 x SO-DIMM / 2 Гб 2 x SO-DIMM или micro DIMM / 2 Гб 2 x SO-DIMM / 2 Гб
DDR2-533 + + - -
DDR2-400 + + + +
DDR333 + + - +
Встроенная графика Ядро - Intel GMA 900 Intel GMA 900 Intel GMA 900 (mod)
Организация - 4P1T 4P1T 4P1T
Тактовая частота - 133 — 320 МГц 133 — 160 МГц 133 МГц, 160 МГц
Манипуляция частотами - + + -
DirectX - 9.0 9.0 9.0
TV-Out - + + +
Максимальное разрешение - 1600 x 1200 1200 x 1050 1200 x 1050
Графический слот PCI Express x16 PCI Express x16 - -
Корпус 1257 конт. FCBGA 37.5 x 40 мм 1257 конт. FCBGA 37.5 x 40 мм 819 конт. FCBGA 27 x 27 мм 1257 конт. FCBGA 37.5 x 40 мм
Южный мост ICH6-M / ICH6W-M ICH6-M / ICH6W-M ICH6-M / ICH6W-M ICH6-M / ICH6W-M
PCI Express x1 (x 4) x1 (x 4) x1 (x 4) x1 (x 4)
PCI 6 (master) 6 (master) 6 (master) 6 (master)
IDE / ATA Ultra ATA Ultra ATA-100 (x 1) Ultra ATA-100 (x 1) Ultra ATA-100 (x 1) Ultra ATA-100 (x 1)
Serial ATA Serial ATA-150 (x 4) Serial ATA-150 (x 4) Serial ATA-150 (x 4) Serial ATA-150 (x 4)
SATA RAID RAID 0 / 1, Matrix RAID RAID 0 / 1, Matrix RAID RAID 0 / 1, Matrix RAID RAID 0 / 1, Matrix RAID
USB 8 USB 2.0 8 USB 2.0 8 USB 2.0 8 USB 2.0
Звук HD Audio / AC´97 HD Audio / AC´97 HD Audio / AC´97 HD Audio / AC´97
WLAN Software AP (ICH6W-M) Software AP (ICH6W-M) Software AP (ICH6W-M) Software AP (ICH6W-M)
Корпус 609 конт. FCBGA 31 x 31 мм 609 конт. FCBGA 31 x 31 мм 609 конт. FCBGA 31 x 31 мм 609 конт. FCBGA 31 x 31 мм
Связь между мостами DMI (2 Гбит/с) DMI (2 Гбит/с) DMI (2 Гбит/с) DMI (2 Гбит/с)

Вообще же в отношении решений для мобильных устройств компания Intel ведет своеобразную политику: в рамках концепции Centrino самое главное внимание уделяется платформе в целом, а не процессору или чипсету (сейчас у нас есть Carmel, в январе появится Sonoma, далее нас ждет Napa — все это кодовые имена платформ разных по возможностям, но связанных одной идеей Centrino).

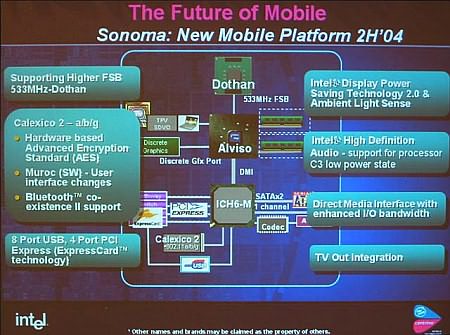

Поколение «Sonoma» будет объединять в себе, как обычно, три основных элемента: процессор Pentium M на 0,09-мкм ядре Dothan (шина 533 МГц QPB), чипсет Intel 915xx(x) (кодовое название Alviso) и обновленный модуль беспроводной связи Intel 2915 ABG PRO/Wireless (кодовое название Galexico 2), поддерживающий помимо всего прочего и 802.11 a/b/g стандарты.

По материалам PC Web, PC Watch.

30 декабря 2004

12:05
