G.SHDSL модем Granch SBNI16-S: начало продаж; технические характеристики

1174

Компания Гранч объявляет о начале продаж скоростного G.SHDSL модема SBNI16-S. Эта модель продолжает новый ряд устройств внешнего исполнения семейства Granch SBNI16 анонсированного компанией в феврале. К вышедшему недавно модему с Ethernet интерфейсом добавился модем с последовательным интерфейсом, что значительно расширит сферу применения нового оборудования. К примеру, новое оборудование может быть использовано для подключения терминалов, компьютеров или маршрутизаторов, различных технологических устройств, а также банковского оборудования через соответствующие типы синхронных/асинхронных последовательных портов.

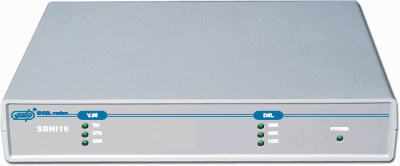

Granch SBNI16-S представляет собой G.SHDSL модем с синхронным/асинхронным последовательным системным интерфейсом, выполненный в настольном (desktop) конструктиве. Модем Granch SBNI16-S имеет следующие особенности:

  • Обеспечение симметричного трафика по одной витой паре в расширенном диапазоне скоростей: от 64 до 4608 кбит/c
  • Широкие возможности настройки управления для оптимизации под выполнение конкретной задачи
  • Два варианта исполнения: Granch SBNI16-S и Granch SBNI16-2S, отличающихся наличием второго последовательного интерфейса

Модем Granch SBNI16-S имеет следующий набор основных интерфейсов:

  • G.SHDSL интерфейс для связи с удаленным модемом по выделенной физической двухпроводной линии, обеспечивает скорость передачи до 4608 кбит/с
  • V.35/EIA-530/RS-232 синхронный/асинхронный последовательный системный интерфейс
  • RS-232 – порт консоли для управления модемом через терминал

Конфигурирование модема Granch SBNI16-S осуществляется переключателями на задней панели или терминальной программой через порт системного интерфейса. Управляющее программное обеспечение позволяет задавать режимы работы системных и линейных интерфейсов, вести по ним сбор статистики, использовать тестовый режим для определения коэффициента ошибок линии, а также выполнять конфигурирование удаленного модема.

Характеристики линейного интерфейса G.SHDSL

  • Тип интерфейса: G.SHDSL (рекомендация ITU-T G.991.2)
  • Тип соединения: точка-точка
  • Количество проводов линии связи: 2 (одна пара)
  • Вид связи: полный дуплекс
  • Скорость передачи: 64 – 4608 кбит/с (модем имеет 16 фиксированных значений скорости при конфигурировании с помощью переключателей, либо шаг изменения скорости 64кбит/с при конфигурировании с терминала )
  • Функция автоматической настройки скорости в диапазоне 192-2304 кбит/с
  • Линейный код: ТС-РАМ

Максимальная длина линии связи для модемов SBNI16-S:

Скорость (кбит/с) Линейный
код
Параметр Кабель
ТПП50-0.4
Кабель
ТПП50-0.5
4608 TCPAM32 Длина (км) 2.0 2.6
R (Ом) 560 455
3072 TCPAM32 Длина (км) 3.0 4.2
R (Ом) 840 735
2304 TCPAM16 Длина (км) 3.8 5.4
R (Ом) 1064 945
1536 TCPAM16 Длина (км) 4.4 6.4
R (Ом) 1232 1120
1024 TCPAM8 Длина (км) 5.0 7.6
R (Ом) 1400 1330
512 Длина (км) 5.8 9.0
R (Ом) 1624 1575
256 Длина (км) 6.6 10.0
R (Ом) 1848 1750
128 Длина (км) 7.4 11.0
R (Ом) 2072 1925



Характеристики системного интерфейса

  • Синхронный/асинхронный режимы
  • Тип разъема – DB25 (розетка)
  • Поддерживаемые интерфейсы: V.35, EIA-530, RS-449/V.36, X.21, RS-232
  • Скорость передачи данных в синхронном режиме: 64…4608 кбит/с с шагом 64 кбит/с
  • Скорость передачи данных в асинхронном режиме: 300…921600 бит/с

Тип и параметры системного интерфейса выбирается пользователем командами при помощи терминальной программы и, при необходимости использования другого типа разъема, применяется переходник.

Granch SBNI16-S совместимы по линейному интерфейсу и на сетевом уровне (при соответствующих настройках ПО) с SBNI16-PCI и SBNI16R, что позволяет использовать различные варианты включения модемов этого семейства. В связи с тем, что линейная скорость модемов Granch SBNI16-S может в 2 и более раз превышать скорость интерфейсов большинства существующих устройств DTE, для максимального использования возможностей канала SHDSL рекомендуется применять модемы Granch SBNI16-2S в режиме мультиплексирования потока данных (вариант с двумя системными интерфейсами), либо подключать высокоскоростные синхронные адаптеры.

На базе Granch SBNI16-S предусмотрено несколько вариантов исполнения, различающихся наличием и типом второго (дополнительного) системного интерфейса, что позволяет получить широкий спектр сервисов обмена информацией и превращает модем в интегрированное устройство доступа.
Модемы Granch SBNI16-S в различных вариантах исполнения предназначены для организации высокоскоростных каналов связи в сетях передачи данных для решения следующих задач:

  • объединение распределенных локальных сетей
  • подключение ЛВС к глобальным сетям
  • передача мультисервисного трафика (голос/данные/видео)
  • объединение АТС
Дополнительный Интерфейс Наименование модели Примечание
None SBNI16-S Синхронный/асинхронный модем с одним интерфейсом V.35/EIA-530/RS-232
V.35/EIA-530/RS-232 SBNI16-2S Синхронный/асинхронный модем с ДВУМЯ независимыми интерфейсами V.35/EIA-530/RS-232
E1 SBNI16-SG Синхронный/асинхронный модем с интерфейсом V.35/EIA-530/RS-232 и одним или двумя интерфейсами E1, поддерживающими каналы с цикловой структурой G.704 (framed E1)
2*E1 SBNI16-S2G
2*FXO SBNI16-S2Vo Синхронный/асинхронный модем с интерфейсом V.35/EIA-530/RS-232 и двумя интерфейсами, обеспечивающими дополнительные аналоговые телефонные каналы по SHDSL (FXO – для подключения к АТС, FXS – телефону)
2*FXS SBNI16S-S2Vs

Варианты исполнения, включающие дополнительные интерфейсы (с сохранением базовых функций) переводят модемы Granch SBNI16-S в новый класс — интегрированные устройства доступа. Таким решением реализуется концепция устройства с полной интеграцией услуг доступа, позволяющая получить весь спектр сервисов обмена информацией. Без использования дополнительного оборудования, на базе таких модемов, можно объединять локальные сети удаленных филиалов, подключать устройства с последовательными интерфейсами (например, банкоматы и POS-терминалы), а также предоставлять услуги аналоговой телефонии без выделения дополнительного кабеля.

Одним из интерфейсов, которым могут быть оборудованы интегрированные устройства доступа, является интерфейс FXO/FXS. Он обеспечивает передачу аналогового телефонного сигнала с использованием технологии Voice-over-DSL. Модемы с телефонными интерфейсами FXO/FXS рекомендуется применять, если есть необходимость одновременной передачи аналоговой телефонии (например, для подключения удаленного офиса к корпоративной АТС или к ТФОП). Указанные интерфейсы, FXO (Foreign Exchange Office) и FXS (Foreign Exchange Subscriber) предназначены для оцифровки телефонных аналоговых сигналов и подключаются соответственно со стороны АТС и телефонных аппаратов.

Во всех случаях, когда используется несколько интерфейсов, пользователь может распределить пропускную способность канала SHDSL между используемыми интерфейсами пропорционально нагрузке на канал. Настройка дополнительных интерфейсов модемов осуществляется при помощи терминальной программы

24 марта 2004
