Сегодня пришло сообщение о том, что на начавшем свою работу Rambus Developer Forum (RDF) 2001, проводимом совместно с Elpida, Intel, Samsung и Toshiba, Rambus обнародовала детали новой сигнальной технологии Yellowstone для следующего поколения своих продуктов памяти.

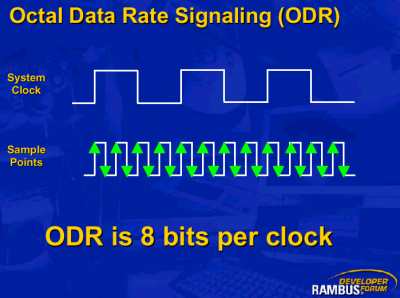

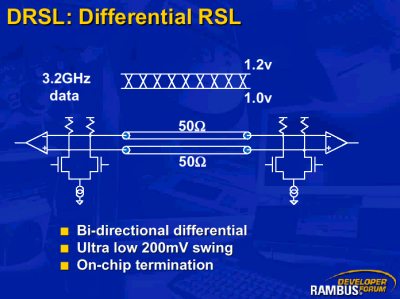

Yellowstone, или Yellowstone Octal Data Rate (ODR), как было объявлено, будет обеспечивать передачу до восьми бит данных (!) за один такт, что достигается дифференциальным распараллеливанием передачи сигнала на частоте 3,2 ГГц. Технология Yellowstone основывается на реально дифференциальном (предыдущий протокол RSL был псевдо-дифференциальный) сигнальном протоколе DRSL (Differential Rambus Signaling Levels), с размахом 200 мВ (1,2 В - логический 0, 1,0 В - логическая 1), включая внутрикристальную терминацию и двунаправленную передачу сигналов.
Технология Octal Data Rate основана на умножении внешнего задающего системного сигнала 400 МГц в 4 раза внутри чипа и увеличивает тактовую частоту микросхемы памяти с 400 МГц до 1,6 ГГц. С учетом технологии передачи данных по обоим фронтам синхросигнала, речь идет уже о 3,2 ГГц. Схема ФАПЧ стабилизирует синхронизацию и удерживает уровень случайных выбросов не более 30 пс.

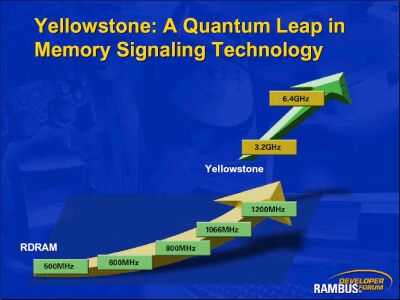

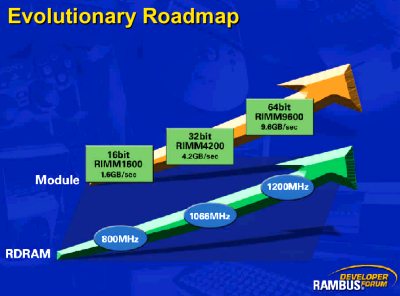

Как ожидается, чипы с использованием технологии Yellowstone, аналогично нынешним низковольтным микросхемам, будут выполняться в корпусах PBGA, под модули будет использоваться четырехслойная разводка печатных плат. Пока что Rambus не рассказала, каким образом базовая технология будет внедряться в реальные чипы, однако, если нынешние 16-битные каналы памяти Rambus будут расширены с помощью технологии Yellowstone, каждый чип сможет обеспечить производительность на уровне 6,4 Гб/с.
Кому сейчас нужна такая производительность? Как известно, шина Intel Pentium 4 ограничена пропускной способностью в 4,2 Гб/с. Представители компании, однако, считают, что к 2005 году найдется немало приложений, нуждающихся в пропускной способности шины в 7 - 8 Гб/с – например, та же Sony Playstation III, а также всевозможные коммуникационные устройства.
