Активные стереоколонки Unity UF-110R

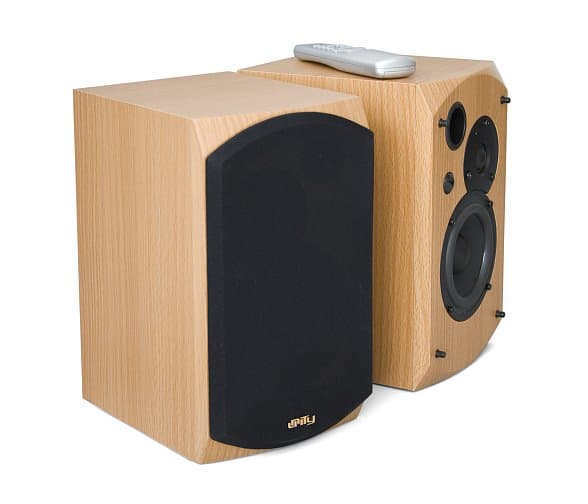

Линейка стереоколонок производителя на момент написания материала насчитывает три полноразмерных модели, выполненных в аналогичном дизайне и отличающихся габаритами. Мы рассмотрим самую младшую моделsь UF-110R, отличительной особенностью которой является наличие пульта ДУ. Однако производитель предусматривает также вариант без пульта. Литера R в названии колонок позволит определить присутствие пульта в комплекте. Судя по информации c сайта производителя рассматриваемая модель представлена в двух цветовых решениях, черного цвета и цвета beech.

Габариты корпуса колонок небольшие и составляют 15 × 26 × 18,5 сантиметров. Корпус колонок изготовлен из фибролита. Толщина стенок составляет 9 миллиметров. Акустическое оформление выполнено по схеме с фазоинвертором, отверстие которого выведено на переднюю панель. Снизу корпуса предусмотрены специальные резиновые ножки-прокладки. Защитные сетки полностью закрывают переднюю панель, они сделаны в виде деревянного каркаса с натянутой акустической тканью. Внутри корпуса никакого звукопоглотителя не наблюдается.

Используемые в колонках динамические головки имеют магнитное экранирование. Диаметр диффузора среднечастотного динамика, включая подвес, составляет 9 сантиметров. Гибкий подвес выполнен из резины и тактильно жестковат. В качестве пищалки используется купольный твитер из ткани. Акустически нагружен на рупор. Размер купола составляет 21 миллиметр.

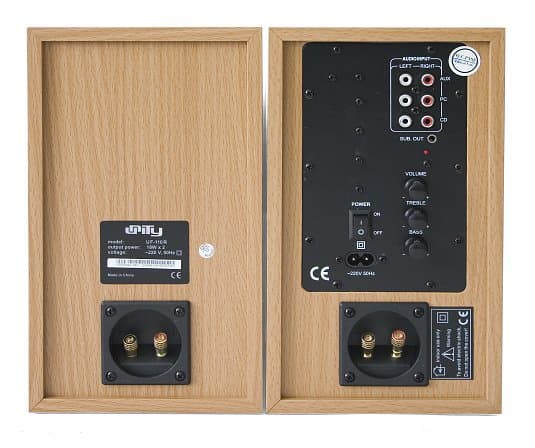

Панель управления расположена на задней стороне активной колонки. Включает в себя регуляторы общей громкости, отдельно низких и высоких частот. Здесь также предусмотрено три входа, выход для подключения сабвуфера и выключатель питания с индикатором. Выход на сабвуфер осуществляет передачу моносигнала без предварительной фильтрации. Вместе с тем, имеющиеся регуляторы громкости, уровня высоких и низких частот влияют на этот сигнал.

Подключение второй — пассивной колонки осуществляется посредством зажимов на резьбе под оголенный провод. Длина провода для подключения составляет 2,5 метра.

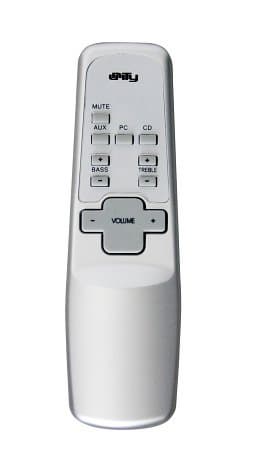

Управление громкостью, режимами коммутации и регулировки уровня низких и высоких частот возможно также с помощью пульта ДУ. Кроме прочего с пульта доступен режим MUTE. Питание осуществляется от двух батарей ААА, входящих в комплект.

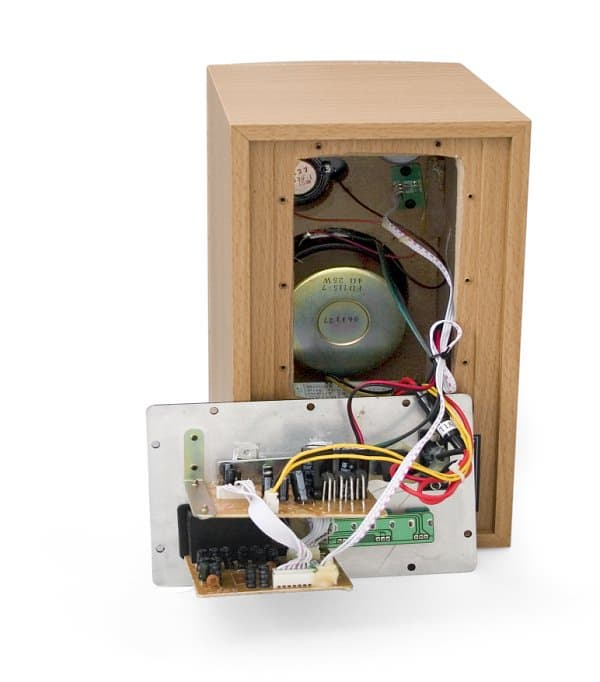

В усилительном тракте производитель использует Ш-образный трансформатор, обеспечивающий биполярное питание 13 В на 2 А. В качестве усилителя используется две одноканальных микросхемы TDA2030A.

Перейдем к измеренным графикам АЧХ тестируемых колонок, полученных пропусканием через тестируемую систему логарифмически плавающего синуса (swept sine).

При измерениях используется программно-аппаратный комплекс RightMark™ Audio Analyzer PRO.

Все измерения проводятся в одинаковых условиях. При измерениях колонка располагалась на стойке. Акустически заглушенная комната (стены, потолок: 15 мм минеральная плитка + 50 мм звукоизоляция Izover KT 40-50, деревянный каркас с резиновой виброразвязкой от стен). Без стоячих волн на тестовых сигналах, с минимальным равномерным реверберационным полем.

Измерительный микрофон Earthworks M50 (производство США, стоимость $2500). Паспортные данные:

  • серийный номер: 9291C
  • чувствительность на 1 кГц: 26,4 мВ/Па
  • неравномерность АЧХ в диапазоне 20 Гц — 20 кГц: 0,2 дБ
  • неравномерность АЧХ в диапазоне 3 Гц — 50 кГц: +1/-3 дБ (спад с 45 кГц)

Графики АЧХ колонок Dialog Unity UF-110R, измеренные на оси ВЧ-динамика

Представленные измерения активной и пассивной колонки проводились при среднем положении регуляторов тембра. Судя по нашим измерениям, в диапазоне 70 Гц — 30 кГц неравномерность АЧХ пассивной колонки составляет ± 4 дБ. У активной колонки значения неравномерности несколько хуже. Не считая провала в переходной зоне представленные графики аналогичной формы.

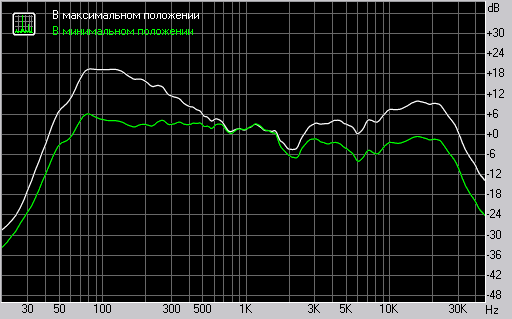

Графики АЧХ колонки Dialog Unity UF-110R, измеренные при разных положениях регуляторов тембра

Регулировка низких частот к 50 Гц осуществляется в пределах 20 дБ.

Далее мы приводим спектр сигнала, измеренный на контрольных частотах.

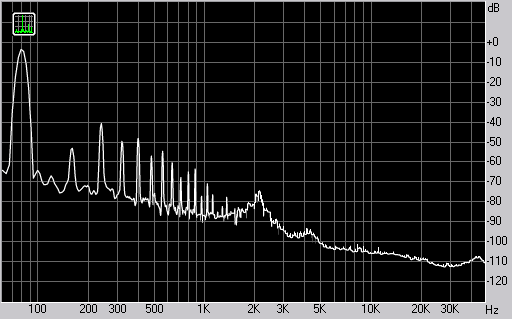

Спектр сигнала, воспроизводимого колонкой при подаче частоты 80 Гц


Спектр сигнала, воспроизводимого колонкой при подаче частоты 100 Гц

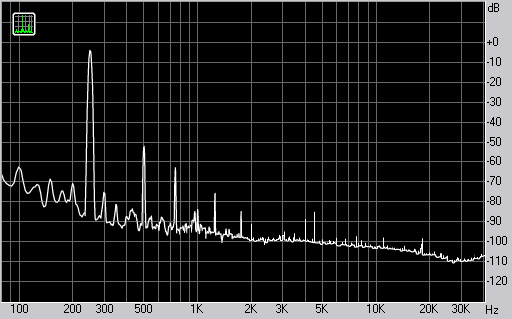

Спектр сигнала, воспроизводимого колонкой при подаче частоты 250 Гц

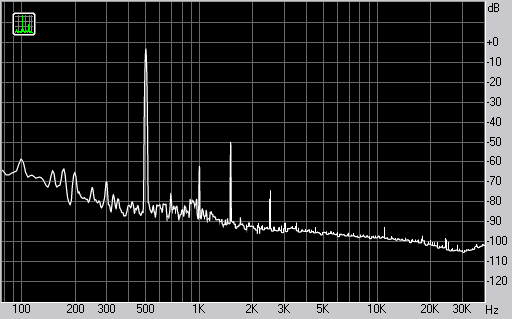

Спектр сигнала, воспроизводимого колонкой при подаче частоты 500 Гц

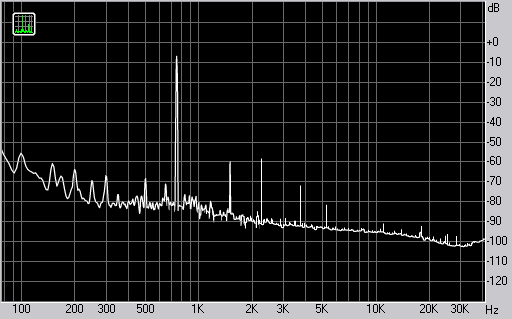

Спектр сигнала, воспроизводимого колонкой при подаче частоты 750 кГц

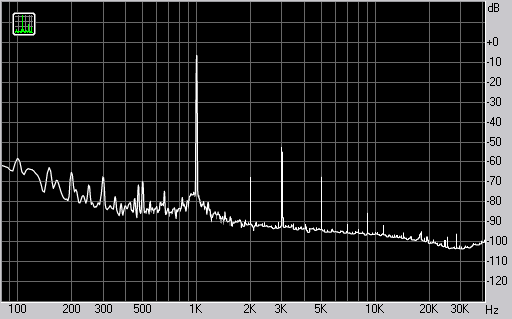

Спектр сигнала, воспроизводимого колонкой при подаче частоты 1 кГц

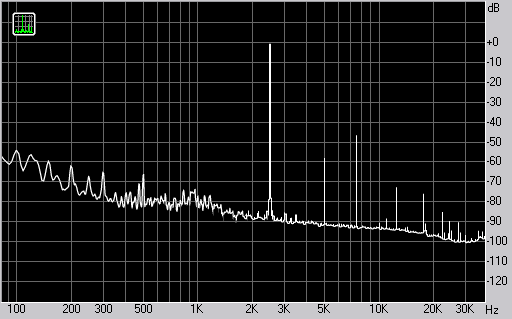

Спектр сигнала, воспроизводимого колонкой при подаче частоты 2,5 кГц

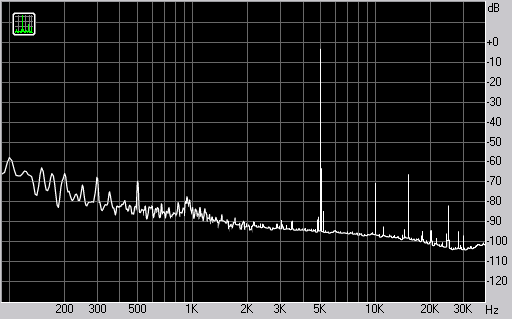

Спектр сигнала, воспроизводимого колонкой при подаче частоты 5 кГц

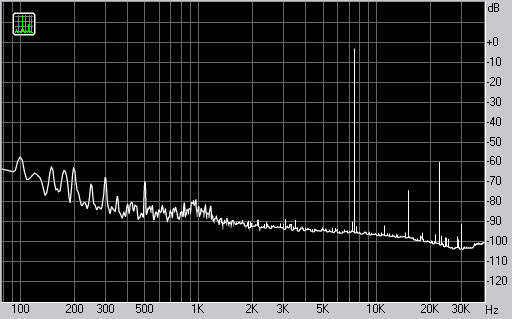

Спектр сигнала, воспроизводимого колонкой при подаче частоты 7,5 кГц

Судя по спектру, у колонок малое количество искажений, с преобладанием в низкочастотной области. Считаем такие результаты хорошими для акустики соответствующей ценовой категории.

Звучание колонок Unity UF-110R можно охарактеризовать как хорошее. Между тем, качество звучания сильно зависит от расположения колонок. Дело в том, что колонки имеют очень направленное звучание и при значительном отклонении уха от оси ВЧ-динамика происходит уменьшение насыщенности высокими и изменение тембра на средних. Таким образом, при правильном расположении колонок относительно слушателя звучание получается наиболее качественным.

Средние частоты немного компрессионные, особенно в верхней области. Однако этот недостаток не столь очевиден, учитывая размеры НЧ-динамика. Важнее то, что звучание на средних частотах лишено явных тембральных искажений.

К высоким частотам особенных претензий нет. Качество вполне соответствует своему классу акустики, а по насыщенности не уступает аналогичным моделям.

Не смотря на то, что колонки имеют большой запас по увеличению уровня низких частот, комфортное прослушивание достигается при положении регулятора близкого к минимальному. В противном случае звучание в нижнем регистре приобретает гулообразный характер. Однако даже при минимальном положении регулятора недостатка НЧ не возникает.

Плюсы

  • хорошее звучание;
  • дополнительные два входа;
  • выход на сабвуфер;
  • пульт ДУ.

Минусы

  • направленное звучание.



Cредняя цена по Москве на акустику Unity UF-110R составляет Н/Д(0)



Акустика Unity UF-110R предоставлена компанией АЛГС ГРУПП .





14 мая 2007 Г.
