Акустические системы Jazz Speakers ROCCO 5.1 Digital Audio System

JAZZ Hipster Corporation — известная тайваньская компания, один из крупнейших мировых производителей мультимедийной акустики, выходящей под торговой маркой Jazz Speakers. Эта компания является как OEM*, так и ODM** производителем.

Линейку 5.1 комплектов компьютерной акустики Jazz Speakers с интегрированным DD5.1 декодером в данный момент возглавляет модель Rocco 5.1 Digital Audio System. Именно этой модели и посвящена данная статья. Компания-производитель позиционирует своё изделие в первую очередь для компьютеров с DVD-ROM приводом, бытовых DVD плееров и игровых приставок с 5.1 канальным цифровым выходом (например, Sony PlayStation 2).

* Original Equipment Manufacturer — производящая оборудование по заказу и под торговой маркой третьих фирм.

** Original Design Manufacturer — разрабатывающая дизайн, схемотехнику и т.п. для третьих фирм.

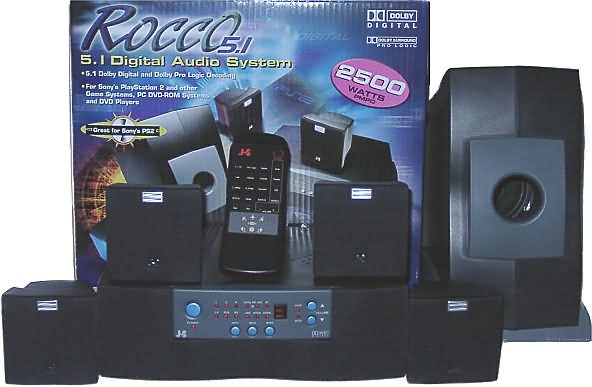

Общий вид

Комплект поставляется в красочной коробке, оформленной в традиционных для Jazz Speakers тёмно-синих тонах. Скромных габаритов упаковка показалась нам подозрительно тяжелой. При "вскрытии" выяснилось, что треть веса всего комплекта приходится на огромных размеров блок питания.

В набор Rocco 5.1 Digital Audio Sistem входит:

• ресивер, совмещённый с центральным спикером;
• 4 одинаковых сателлита;
• сабвуфер;
• пульт ДУ;
• блок питания;
• стереошнур с разъёмами типа "тюльпан" (RCA);
• 2 трёхметровых удлинительных монопровода "тюльпан" (RCA);
• оптический кабель
• руководство пользователя

Усилительно-декодирующий блок (ресивер)

Перейдем к подробному рассмотрению каждого компонента, входящего в набор. Начнем c ресивера.

В корпусе c габаритами 295 мм × 91 мм × 215 мм (Ш × В × Г) расположены два широкополосных динамика диаметром 2,5 дюйма, что выгодно отличает Rocco от других 5.1 систем с тихим центром: для комфортного восприятия речевых диалогов в DVD фильмах очень важно, чтобы громкость центрального канала была сопоставима с суммарной громкостью фронтальных каналов. Корпус ресивера предусмотрительно имеет полукруглые резиновые ножки, которые обеспечивают акустическую развязку с установочной поверхностью и препятствуют сползанию аппарата с наклонной поверхности корпуса монитора.

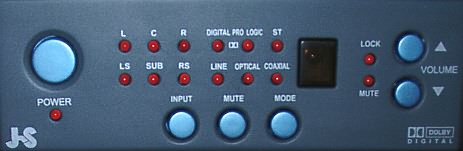

На передней панели предусмотрены электронное управление уровнем громкости, переключение режимов работы декодера и коммутация входов, также есть кнопки Mute и Power. Декодер может работать "по цифре" в трех состояниях: Dolby Digital, Dolby Pro Logic и обычное стерео. Индикаторы режимов работы, выполненные в виде красных светодиодов, находятся на передней панели.

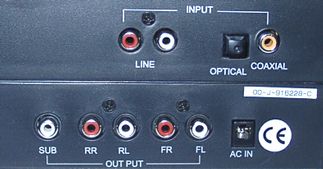

На тыльной стороне центрального спикера располагаются следующие входы:

• один аналоговый вход, линейный стерео с разъёмами типа "тюльпан" (RCA)
• два цифровых: оптический (Toslink) и коаксиальный (RCA S/PDIF)
• пять усиленных выходов (на 4 сателита и сабвуфер).

Сабвуфер

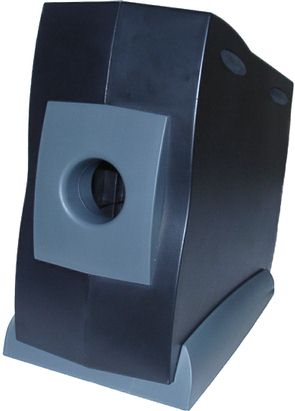

Сабвуфер выполнен в весьма своеобразном дизайне.

Он имеет габариты 171 мм × 294 мм × 275 мм (Ш × В × Г). Внутри магнитнозащищённого корпуса установлен динамик диаметром 4 дюйма и выходной мощностью 20 Вт RMS. Отверстие фазоинвертора выполнено в центре саба. Снизу имеются четыре резиновые ножки. Если присмотреться к внешнему виду сабвуфера, можно заметить две резиновые "подушечки" на боковых панелях. Такая конструктивная особенность делает возможной установку саба в горизонтальном положении. Сабвуфер соединен с усилительным блоком двухметровым проводом. Такой длины провода достаточно для общепринятого расположения саба под столом.

Сателлиты

Общая мощность набора составляет 45 Вт (RMS), диапазон воспроизводимых частот — 50 Гц — 20 кГц. При этом мощность каждого сателлита равна 5 Вт (RMS). Диаметр широкополосного динамика — 3 дюйма, габариты корпуса — 91мм × 90мм × 79мм (Ш × В × Г).

Если вы обратите внимание на размеры спикера, то поймете, что этот комлект не займет много места на компьютерном столе.

Сателлит соединяется с реcивером проводом приемлемого сечения и достаточной длины — 2 и 3 метра, фронт и тыл соответственно. В месте выхода шнура из колоночки имеется резиновый шилдик, предохраняющий провод от перетирания.

Блок питания

Как известно хорошее питание очень важно для хорошего звука. Как уже было сказано, блок питания в этом наборе имеет внушительный вес. Внутри корпуса адаптера находится только трансформатор, издающий при работе тихое жужжание. Потребляемая электрическая мощность блока — 75 Вт. Со вторичной обмотки снимается переменное напряжение 13 В, 5000 мА, 65 ВА. Это позволяет усилителю развить мощность, достаточную для обеспечения высокого уровня громкости.

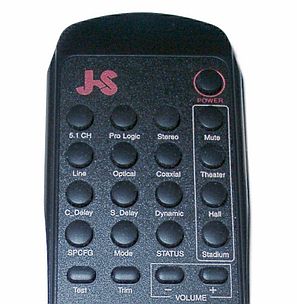

Пульт ДУ

Пульт ДУ показался нам не слишком миниатюрным — его размеры составляют 60 мм × 15 мм × 160 мм (а Очень злой редактор назвал дизайн "противотанковым"). Но, в обмен на громоздкость он содержит множество настроек. В комплект входят две батареечки ААА с весёлым названием Dongguan Guangdong "Lonlife".

Некоторые кнопки дублируют находящиеся на панели управления центрального спикера: Power, Mute, переключение режимов работы ресивера и регулировка уровня громкости. Также присутствует возможность выбора одной кнопкой режимов работы эффект-процессора (Theater, Hall, Stadium), декодера (5.1 CH, Pro Logic, Stereo), вариантов коммутации входов (Line, Optical, Coaxial). Раздельная регулировка уровня громкости каналов производится с помощью кнопки Trim. Кнопка Test позволяет проверить подключение колонок путем поочередной подачи шумового сигнала. При помощи кнопки SPCFG в режимах декодирования Dolby Digital и Pro Logic происходит регулировка уровня подмешивания низкочастотного канала эффектов (LFE) в остальные динамики помимо сабвуфера. Кнопки C_Delay и S_Delay также предусмотрены только для режимов DD 5.1 и Pro Logic. Эти настройки позволяют устанавливать время задержки центрального и тыловых каналов: S_Delay от 0 до 15 мс с шагом в 5 мс, а C_Delay от 0 до 5 мс с шагом 1 мс. В обоих случаях по умолчанию стоит 0 мс.

Установка и подключение

Установка и подключение проводов особых затруднений не вызвали. На наш взгляд оптимальным для данного набора представляется такой вариант расстановки, при котором сателлиты расположены на уровне ушей слушателя. При этом центральный спикер удобнее всего установить "верхом" на мониторе (не забывайте про необходимость достаточной вентиляции монитора: если нагрев корпуса увеличится, следует подыскать для ресивера другое место). Это положение обеспечивает удобство в управлении усилительно-декодирующим блоком (без применения пульта ДУ) и возможность расположить центральный спикер точно посередине (как предусматривает формат 5.1), не убирая клавиатуру с рабочего стола. Таким образом удаётся избежать неэстетичного нагромождения проводов, которые легко "прячутся" за монитором. Надписи на соединительных шнурах рядом со штекерами о принадлежности к той или иной колонке намного облегчают и убыстряют процесс подключения спикеров к ресиверу.

Конфигурация тестового компьютера:

• процессор Intel PIII-733 EB
• ОЗУ 128 МБ
• материнская плата ABIT BE6-II
• звуковая карта Aureal SuperQuad Digital

При включении ресивера (нажатии кнопки питания Power) раздается характерный для усилителей щелчок. Это говорит о непродуманной схеме и отсутствии достаточной задержки для окончания переходных процессов в усилителе. При поднесении одного из сателлитов к уху ясно слышна помеха от проникновения переменного тока в усилительный тракт. Разработчиков компьютерной акустики может оправдать только то обстоятельство, что зачастую системный блок шумит гораздо громче, чем раздражающие слух помехи в колонках.

Тесты

Теперь давайте послушаем — на что же способен этот набор по своему прямому назначению?

Для того чтобы определить качество звучания музыки, мы прослушивали MP3 файлы с композициями в исполнении современных зарубежных поп-звёзд. Довольно глупо было бы предположить, что акустику подобного рода (принимая во внимание габариты колоночек и стоимость) кто-то будет использовать для задумчивого прослушивания классики. Но даже при воспроизведении несерьёзной музыки, звучание, на наш взгляд, было плосковатым. Создавалось ощущение отсутствия запаса мощности (как будто колоночки играли с надрывом и "плакали навзрыд" независимо от относительного уровня громкости). По-видимому, это следствие слишком малых размеров корпуса сателлитов. Положительным моментом можно считать отсутствие пластмассовых призвуков, характерных для большинства аналогичных компьютерных колонок.

Следующим шагом мы перешли к оценке звука в DVD трейлерах насыщенных звуковыми эффектами. Звучание можно охарактеризовать как вполне пристойное, а применение 2-х динамиков в центральном канале делало диалоги хорошо слышимыми. К сожалению, даже на средней громкости недостаточно толстые стенки сабвуфера начинали немного подыгрывать.

И, наконец, последнее испытание — игры. Тестирование мы как обычно начали с 3D шутеров UT и Q3. Как и ожидалось, Rocco 5.1 показал себя совсем неплохо. В подобных играх звук в своём источнике весьма посредственный (11/22 кГц семплы), поэтому чем лучше акустика, тем отчетливее будут слышны дефекты звучания семплов. В данном случае комплект хорошо справился с возложенными на него задачами. Что же касается различных хрипящих и шипящих звуков, то в отсутствие эталона сравнивать довольно-таки трудно, так что слушается всё очень даже неплохо. В играх с более качественными семплами (стратегиях, квестах и пр.) недостатки звучания проявлялись в большей мере. Однако, если не придираться слишком сильно, такой звук вполне может устроить многих пользователей персональных компьютеров.

Итог

Плюсы Rocco 5.1 Digital Audio System:

• небольшая, учитывая встроенный Dolby Digital 5.1 декодер, цена
• оригинальный дизайн сабвуфера и сателлитов
• функционально насыщенный пульт ДУ с множеством настроек
• достаточный (для компьютерного набора) запас по громкости
• два динамика в центральном канале
• цифровые интерфейсы: как коаксиальный S/PDIF, так и оптический Toslink
• интересный эффект-процессор с 3-мя различными установками
• неплохие высокие частоты в звуке

Минусы Rocco 5.1 Digital Audio System:

• пластмассовый сабвуфер с тонкими стенками
• очень маленькие "кричащие" динамики
• помеха по питанию в колонках, гудение трансформатора
• громоздкий пульт ДУ
• несовместимость "по цифре" со звуковой картой Live! в режиме PCM (stereo, Dolby Pro Logic)

Данная система может быть рекомендована пользователям, имеющим звуковую карту с цифровым выходом (а также владельцам приставки Sony PlayStation2), желающим заполучить приемлемо звучащую систему для просмотра DVD фильмов за небольшие для комплекта акустики со встроенным DD5.1 ресивером деньги.
