Defender Storm 210
Измерения тыловых колонок
При измерениях используется программно-аппаратный комплекс RightMark™ Audio Analyzer PRO.
Все измерения проводятся в одинаковых условиях. При измерениях колонка располагалась на стойке. Акустически заглушенная комната (стены, потолок: 15 мм минеральная плитка + 50 мм звукоизоляция Izover KT 40-50, деревянный каркас с резиновой виброразвязкой от стен). Без стоячих волн на тестовых сигналах, с минимальным равномерным реверберационным полем.
Измерительный микрофон Earthworks M50 (производство США, стоимость $2500). Паспортные данные:
серийный номер: 9291C
чувствительность на 1 кГц: 26,4 мВ/Па
неравномерность АЧХ в диапазоне 20 Гц - 20 кГц: 0,2 дБ
неравномерность АЧХ в диапазоне 3 Гц - 50 кГц: +1/-3 дБ (спад с 45 кГц)
Акустика подключалась к усилителю Pioneer VSX-AX5i, работающем в режиме Direct.
График АЧХ тыловой колонки Defender Storm 210,
измеренный на оси ВЧ-динамика

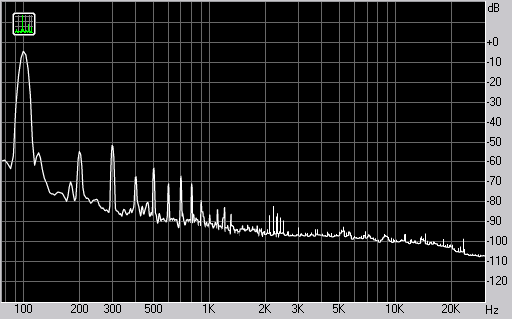

Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 100 Гц

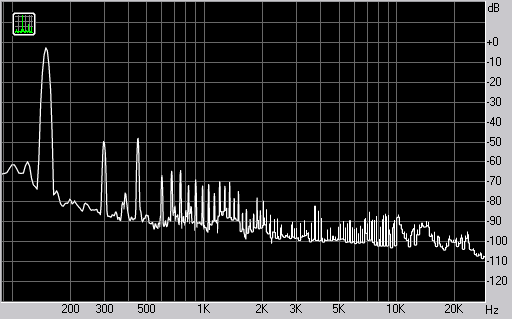

Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 150 Гц

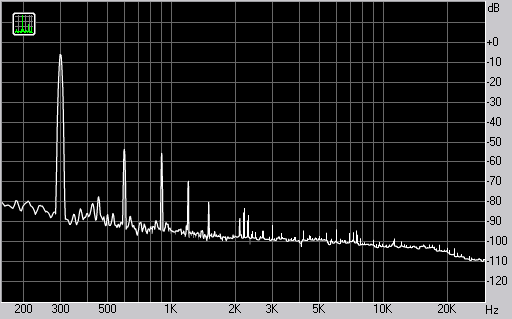

Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 300 Гц

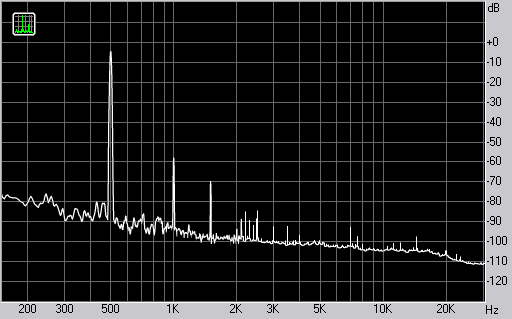

Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 500 Гц

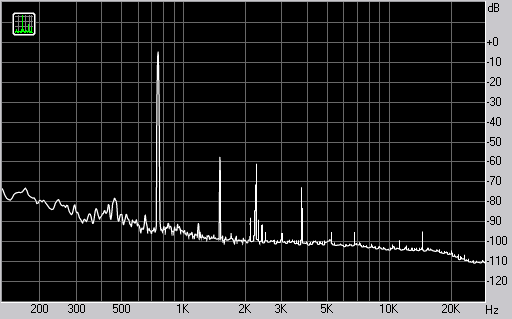

Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 750 Гц

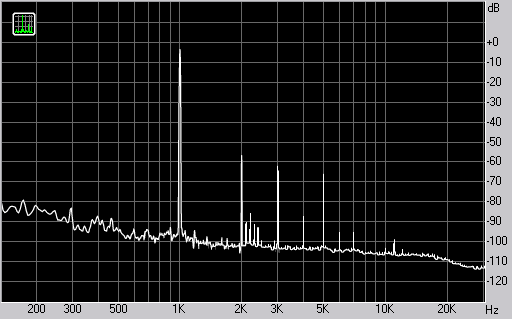

Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 1000 Гц
Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 2500 Гц
Спектр сигнала, воспроизводимого колонкой,
при подаче частоты 5000 Гц
|
