Набор пассивной акустики AVE EC401



AVE - российская марка акустических систем, дебютировавшая в 2005 году. По мнению производителя, акустика AVE по характеристикам и ценам занимает промежуточное положение между дешевыми азиатскими системами и акустикой западных брендов.

Основной продукт марки — полноразмерные колонки для домашних кинотеатров и воспроизведения музыки. Помимо этого, производится линейка активной стереоакустики 2.1 и 5.1 наборы.

Сегодня мы рассмотрим модель EC401, являющуюся представителем пассивной акустики для домашнего кинотеатра. Производитель позиционирует акустику EC401 для прослушивания DVD-Audio и Super Audio CD, полагаясь на то, что фронтальные колонки имеют расширенный диапазон до 25 кГц. Кроме этого преимуществом тестируемой модели является наличие отражателя, в теории позволяющего ослабить зависимость взаимного положения колонки и слушателя.

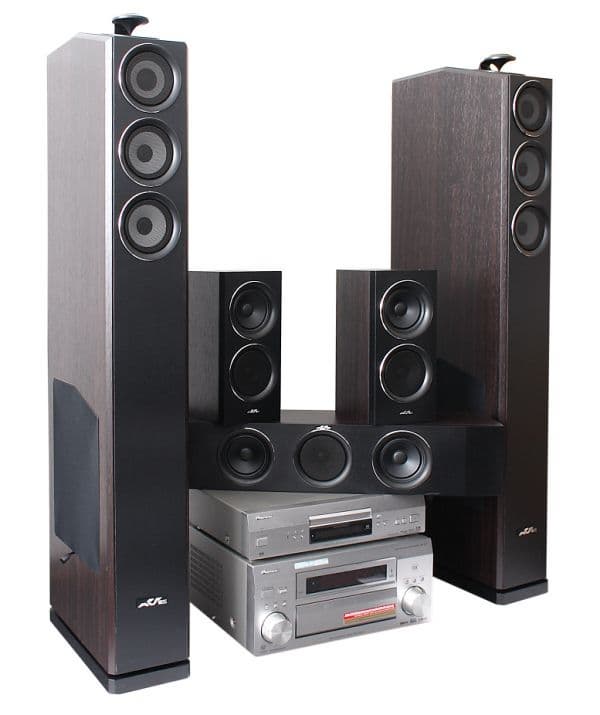

Пассивная акустика AVE EC401

Фронт

Габариты фронтальных колонок большие и составляют 16,5 × 112,5 × 34 сантиметров. Однако, несмотря на всю громоздкость, передняя панель достаточно узкая и не позволяет использовать полноценный среднечастотный динамик. Таким образом, используемые СЧ-динамики имеют диаметр диффузора всего 9 сантиметров, что непременно отразится на характере звучания.

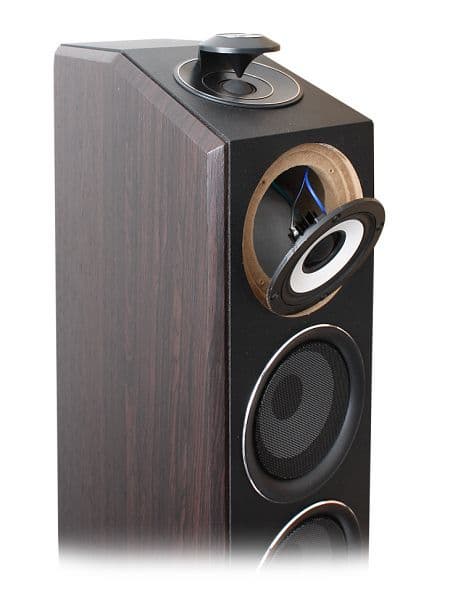

Динамики фронтальной колонки

В каждой колонке применяется по два таких среднечастотника. За защитной металлической сеткой верхнего динамика, который можно принять за среднечастотник, можно видеть купольный твиттер. Следовательно, во фронтальных колонках EC401 используются две пищалки, внешне не отличающиеся друг от друга. Твиттер, расположенный сверху, имеет отражатель, который в теории ослабляет зависимость взаимного положения колонки и слушателя.

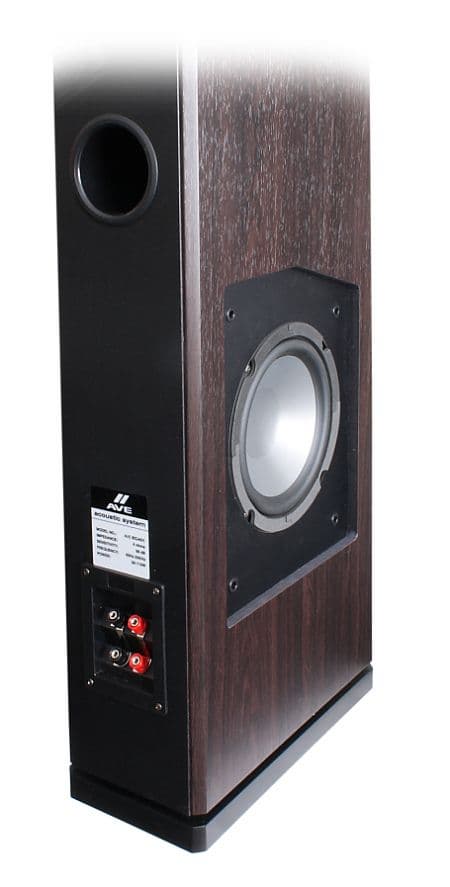

НЧ-динамик фронтальной колонки

НЧ-динамик выведен в нижнюю часть боковой панели. Размеры диффузора НЧ-динамика, включая подвес, составляют 18 сантиметров. От механических повреждений диффузор предохраняет защитная сетка, выполненная в виде деревянной рамки, обтянутой акустической тканью. Порт ФИ выведен на заднюю панель и располагается посередине корпуса.

Устанавливаются колонки на пластиковые ножки. Подключение осуществляется посредством винтовых зажимов под оголенный провод. Предусмотрено байвайринг-подключение.

Измерения

Для большей точности при анализе мы используем объективные параметры – основные показатели, которые можно получить в результате измерений. Это неравномерность амплитудно-частотной характеристики (АЧХ), осевые и внеосевые показатели, гармонические искажения в рабочей полосе частот, анализ отдельно 2-й и 3-й гармоники, скриншоты спектра на контрольных частотах. Измерения производятся специально разработанным программно-аппаратным комплексом RMAA.

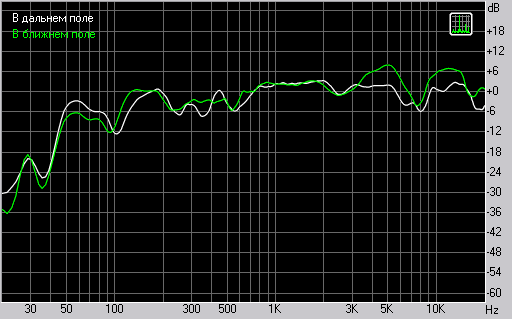

АЧХ фронтальной колонки, измеренная на оси ВЧ-динамика

АЧХ характеризует рабочий диапазон частот устройства и неравномерность передачи тембра. Результаты измерений АЧХ весьма посредственные. Неравномерность составляет ±9 дБ в диапазоне 45 Гц — 20 кГц. При этом график АЧХ имеет очень изрезанный вид.

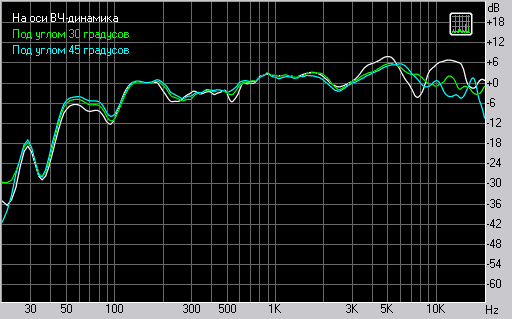

АЧХ фронтальной колонки, измеренная под разным углом к ВЧ-динамику

Внеосевые АЧХ характеризуют направленность на ВЧ. Наши измерения показывают отсутствие ярко выраженной направленности, но, в то же время, не позволяют говорить о замечательных показателях благодаря использованию отражателя на пищалке.


АЧХ фронтальной колонки, измеренная на оси НЧ-динамика

Измерения перед НЧ динамиком. Рабочий диапазон колонки уверенно захватывает частоты, начиная с 50 Гц. Среднечастотная область на графике — результат работы СЧ-динамика, зафиксированный всенаправленным измерительным микрофоном.

Спектры в контрольных точках позволяют провести детальный анализ искажений.

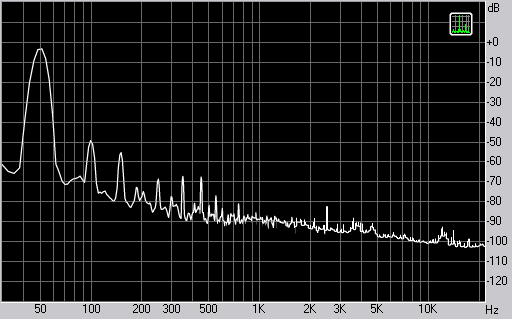

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 50 Гц

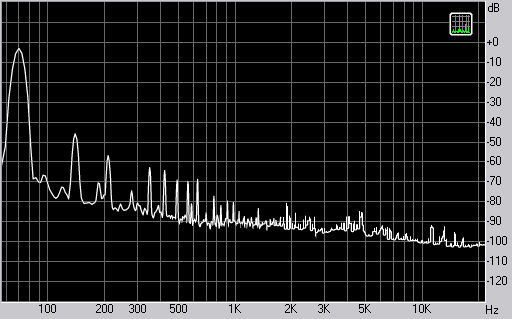

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 70 Гц

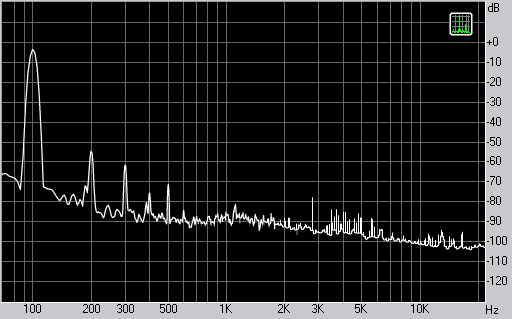

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 100 Гц

Анализ спектра в контрольных точках, измеренный на оси НЧ-динамика, показывает небольшое количество гармоник в области низких частот. Это говорит об относительно детальном воспроизведении нижнего регистра.

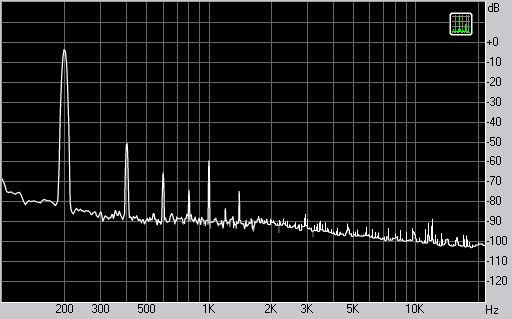

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 200 Гц

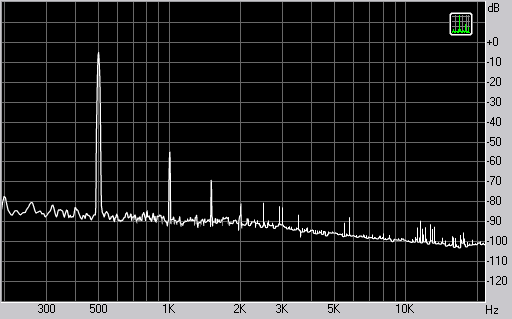

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 500 Гц

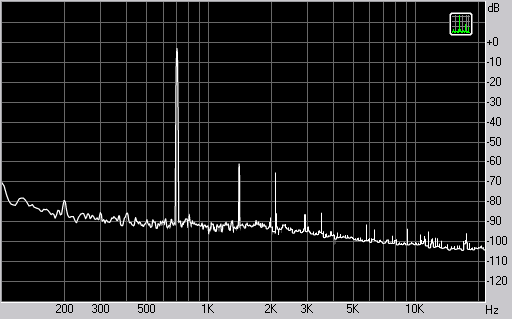

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 700 Гц

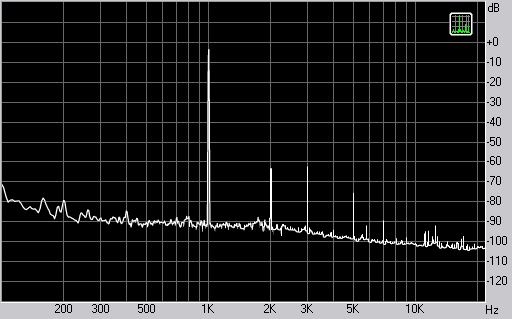

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 1 кГц

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 2,5 кГц

Спектр сигнала, воспроизводимого фронтальной колонкой
при подаче частоты 5 кГц

Анализ спектра, измеренного на оси ВЧ-динамика, показывает умеренное количество гармоник в рабочем диапазоне.

В целом результаты измерений фронтальных колонок можно считать средними. С одной стороны, количество искажений небольшое, с другой, показатели неравномерности АЧХ достаточно посредственные.

Центр

Центральный сателлит выполнен нетрадиционно и оригинально. Его габариты относительно большие и составляют 72 × 14 × 18 сантиметров. Акустическое оформление центра выполнено по схеме с фазоинвертором. Порты ФИ выведены на заднюю панель.

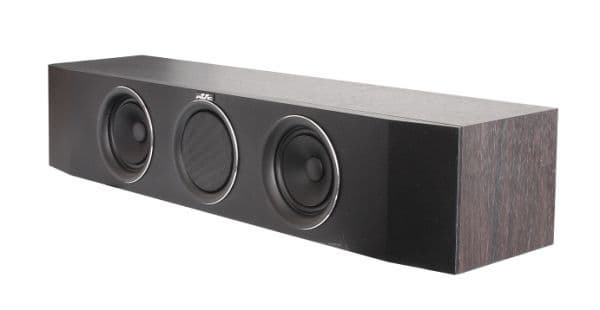

Центральная колонка

Используемые среднечастотные динамики одинаковые. Диаметр диффузора составляет 9 сантиметров. В качестве пищалки используется купольный твиттер. Никаких защитных панелей производителем не предусмотрено. Подключение осуществляется посредством винтовых зажимов под оголенный провод.

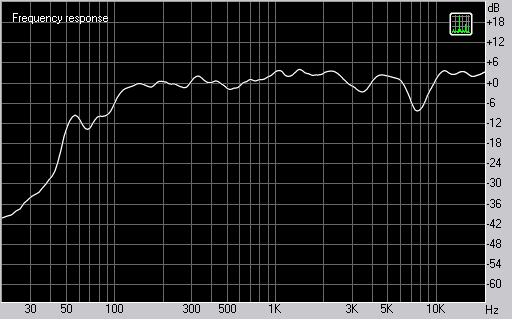

АЧХ центральной колонки, измеренная на оси ВЧ-динамика

Судя по измеренной АЧХ, центральный сателлит имеет рабочий диапазон 100 Гц — 20 кГц. Для озвучивания диалогов такого диапазона вполне достаточно.

Тыл

По сути, тыловые колонки представляют собой центральный сателлит c одним среднечастотником и без фазоинвертора. Используемые динамические головки аналогичны применяемым в центральном сателлите.

Отличительной особенностью тыловых колонок является необычное расположение пищалки — твиттер находится в нижней части корпуса.

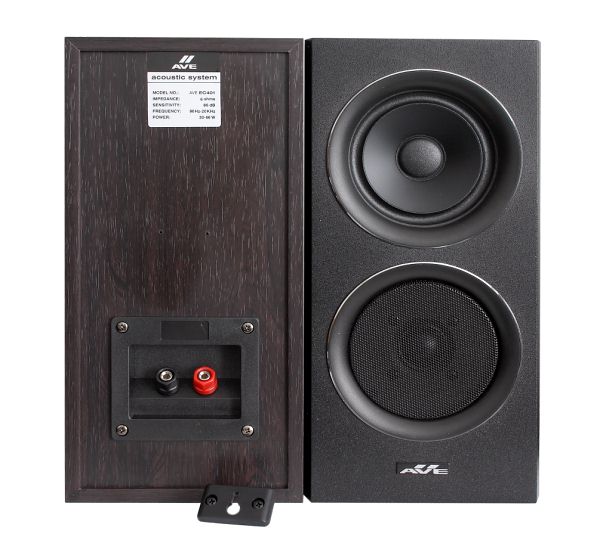

Тыловые колонки

Подключаются тылы посредством винтовых зажимов под оголенный провод. Производитель предусматривает крепление сателлитов к вертикальным поверхностям. В комплект колонок входят пластиковые пластины с отверстием в виде замочной скважины, которые необходимо прикрепить к корпусу колонок.


АЧХ центральной колонки, измеренная на оси ВЧ-динамика

Наши измерения показывают, что рабочий диапазон частот по уровню ±6 дБ составляет 100 Гц — 20 кГц.

Звучание

В качестве тестовых композиций использовались референсные DVD-Audio / SACD диски, а также специальная подборка лучших записей на CD-DA. Прослушивание проводилось по рекомендациям AES (Audio Engineering Society) по субъективному сравнению качества звучания высококачественных электроакустических устройств.

При тестировании использовался тракт из DVD-Audio/SACD-проигрывателя Pioneer 757Ai высшей категории и подключенного по интерфейсу i-Link многоканального усилителя Pioneer VSX-AX5i (в режиме Direct).

По мнению производителя, основным преимуществом тестируемой модели является наличие отражателя, позволяющего «очень существенно расширить зону восприятия звука» и ослабить зависимость взаимного положения колонки и слушателя. Как и ожидалось, красивая теория не подтвердилась на практике. В тестовых отрывках хорошо улавливается отсутствие полноценных высоких частот. И это несмотря на то, что во фронтах используется по два ВЧ-динамика!

Предположим, что использование отражателя носит маркетинговый характер, и производитель не случайно установил дополнительный твиттер. Тогда полноценные высокие частоты должны быть на оси ВЧ-динамиков. Увы, даже находясь строго по центру мы такого не наблюдаем — на высоких по-прежнему провал.

При прослушивании первым делом внимание приковывают избыточные низкие частоты. Можно предположить, что акустика EC401 является компромиссным решением для использования акустики без сабвуфера. Однако об этом нигде не упоминается, и кроме этого, производитель имеет целую линейку активных сабвуферов. Так или иначе, для более комфортного звучания нам пришлось на усилителе уменьшить уровень низких частот на 6 дБ.

После уменьшения НЧ стали хорошо прослушиваться средние частоты. В связи с маленькими диффузорами СЧ-динамиков звучание на средних достаточно специфическое. Здесь можно наблюдать компрессионный и надрывающийся оттенок. Кроме этого, хорошо ощущается окрашенное звучание в верхнем регистре средних частот.

Сравнение звучания колонок AVE EC401 с аналогичной акустикой других производителей.

Выводы

Подробно рассмотрев акустику AVE EC401, можно сказать, что сегодняшний набор в отношении звучания открытия не делает, а заявленные производителем характеристики (45 Гц — 25 кГц) имеют практически все напольные колонки. Скорее, трудно найти колонки, которые играют фиксированно до 20 кГц, большинство имеет превосходящую полосу.

Для прослушивания высококачественных форматов недостаточно иметь формально некий частотный диапазон. Куда важнее качественное воспроизведение средних и высоких частот. К сожалению, для акустики AVE EC401 это наиболее проблемная зона по причине посредственных СЧ- и ВЧ-головок.

Преимуществом EC401 стоит считать смелое решение в стиле Mirage Omnipolar и большое количество низких частот, что позволяет использовать набор без сабвуфера.
