Внешний компьютерный TV-тюнер от «Мета-Дизайн»


Эта модель будет исследована самой первой, так как появилась на нашем рынке раньше всех (первые экземпляры известны с 1997 года) и на ней удобно демонстрировать эволюцию подобных устройств. Тюнер относится к первому поколению т. е. с непосредственной выдачей на VGA-выход черезстрочного RGB-сигнала. Изготавливается этот тюнер в Москве, в кустарно-квартирных условиях фирмой «Мета-Дизайн». Сам он своего собственного названия не имеет, потому и назван в обзоре по наименованию изготовителя.

Основные возможности

Устройство принимает телевизионный сигнал с антенного входа, а также низкочастотных входов composite и S-Video, декодирует, преобразует в RGB и выдает на VGA-монитор. В приемной части тюнера используется элементная база Philips от отечественых телевизоров пятого поколения. Вследствие того, что тюнер не преобразует черезстрочную развертку в прогрессивную, его нельзя использовать совместно с LCD-мониторами (лично у меня такой «телевизор» несколько лет проработал в паре с 14″ VGA монитором, а также использовался в качестве контрольного видеомонитора при видеомонтаже). Тюнер имеет пульт ДУ, встроенный блок питания, встроенный динамик.

Конструкция

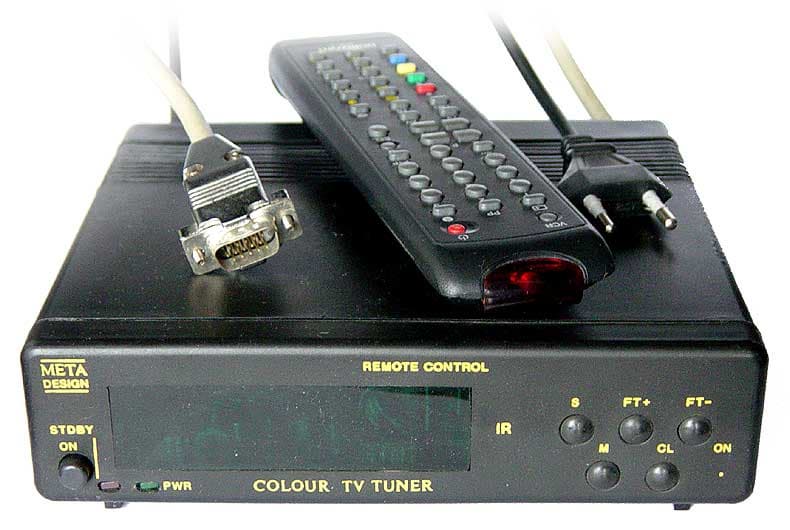

Тюнер выполнен в пластмассовом штампованном корпусе размером 18×17×5 см. В таких же корпусах изготовитель выпускал телефонные приставки-АОНы, и из-за такой унификации на передней панели осталось большое прозрачное окно. За ним расположен ИК-приемник и видны многие внутренности. Сверху, за ребристой решеткой, размещен динамик. Слева — механическая кнопка включения и два светодиода индикации состояния. Справа — пять кнопок управления, причем, на мой взгляд, не самые важные и не самые нужные в этом месте (поиск, запоминание каналов и тонкая подстройка).

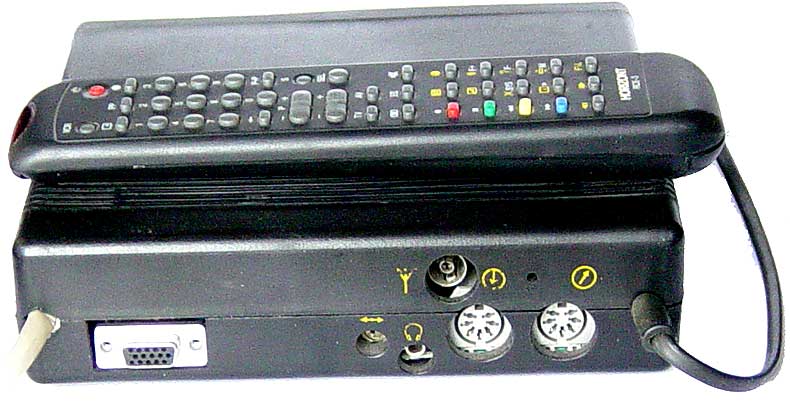

На задней панели расположены:

  • VGA-кабель для подключения к компьютеру (очень тонкий, сигнальные жилы без индивидуального экрана)
  • разьем подключения VGA-монитора
  • антенный вход
  • семиконтактный разьем внешнего входа (composite, S-Video и моно-звук)
  • такой же — для выхода (composite и моно-звук)
  • гнездо mini-jack для наушников
  • подстроечный резистор для смещения изображения по горизонтали
  • питающий шнур для сети 220 вольт.

Пульт ДУ использован от телевизора «Горизонт». Он длинный и узкий. Все основные нужные кнопки размещены в верхней части, так что держать его и управлять удобно. В нижней части имеется много неиспользованных кнопок для управления видеомагнитофоном и телетекстом. Телетекст в тюнере не предусмотрен.

Настройка довольно простая, но недостаточно наглядная и утомительная. Кнопкой с пульта или передней панели тюнера запускается сканирование, которое останавливается при нахождении несущей частоты. Затем с пульта набирается желаемый номер кнопки, на которую надо завести этот канал, и сохраняется. И такой процесс повторяется для всех каналов. Отдельной кнопкой пульта при поиске переключаются диапазоны (VHF-L, VHF-U, UHF). Примечательно, что при последующей эксплуатации никаких переключений диапазонов не требуется. Уж очень неудобно для наших условий европейское деление частотной сетки на эфирную и кабельную.

Чувствительность тюнера не очень хорошая и иногда сканирование не останавливается на найденном канале при плохих условиях приема и нечетком, зашумленном сигнале. Однако на передней панели тюнера есть две полезные кнопки для тонкой подстройки частоты, и ими можно с большой точностью перебрать весь частотный диапазон. Конечно, в течение получаса держать кнопки нажатыми неудобно, но все же это лучше чем ничего.

После нескольких месяцев эксплуатации у тюнера проявился серьезный недостаток. При длительной работе тюнер сильно нагревался и частота начинала уплывать. Приходилось «догонять» ее кнопками тонкой настройки.

Экранные возможности тюнера скудные. На экран выдается номер канала, графически оттображается процесс настройки в виде «градусника» также отображаются аудио- и видеорегулировки. Экранные настройки положения изображения в этом тюнере не предусмотрены. Можно только подстроечным резистором немного сместить картинку по горизонтали. Но как правило все остальное можно вполне успешно сделать экранными настройками монитора, причем изображение удается растянуть во все стороны так, чтобы не ставалось черных полей по краям. При условии качественного входного сигнала картинка на мониторе получается сравнительно чистая. Но, как и у многих других моделей, немного пересвеченная на белых участках. Так как на монитор выводится черезстрочная развертка, то deinterlace не требуется и в принципе отсутствуют связанные с этим искажения на контурах предметов.

Как я упоминал выше, у этого тюнера есть два семиконтактных разъема. В наше время найти такой готовый разьем оказалось сложно, и даже на Митинском рынке некоторые продавцы не верили, что когда-то были такие разьемы для отечественной аудиотехники. В результате пришлось самостоятельно мудрить семиконтактный разъем из пятиконтактного. Во входном разьеме яркостная составляющая сигнала S-Video совмещена с сигналом composite. Это затрудняет совместное использование обоих типов входов. Примечательно, что на выходном разьеме видеосигнал и звук присутствуют во всех режимах. Весь аудиотракт тюнера монофонический. Качество VGA кабеля, которым тюнер соединяется с компьютером, оставляет желать лучшего. Устройство не рассчитано на высокие разрешения, при разрешении выше 1024 х 768 изображение заметно замыливается, появляются шлейфы и фон. К сожалению заменить этот кабель без вскрытия устройства и перепаивания невозможно, так как он неразьемный.

Вскрытие покажет…

В заключение обзора оценим внутреннее строение этого тюнера:

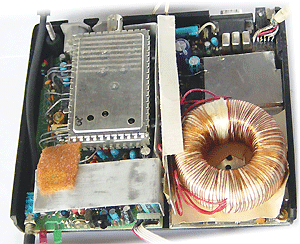

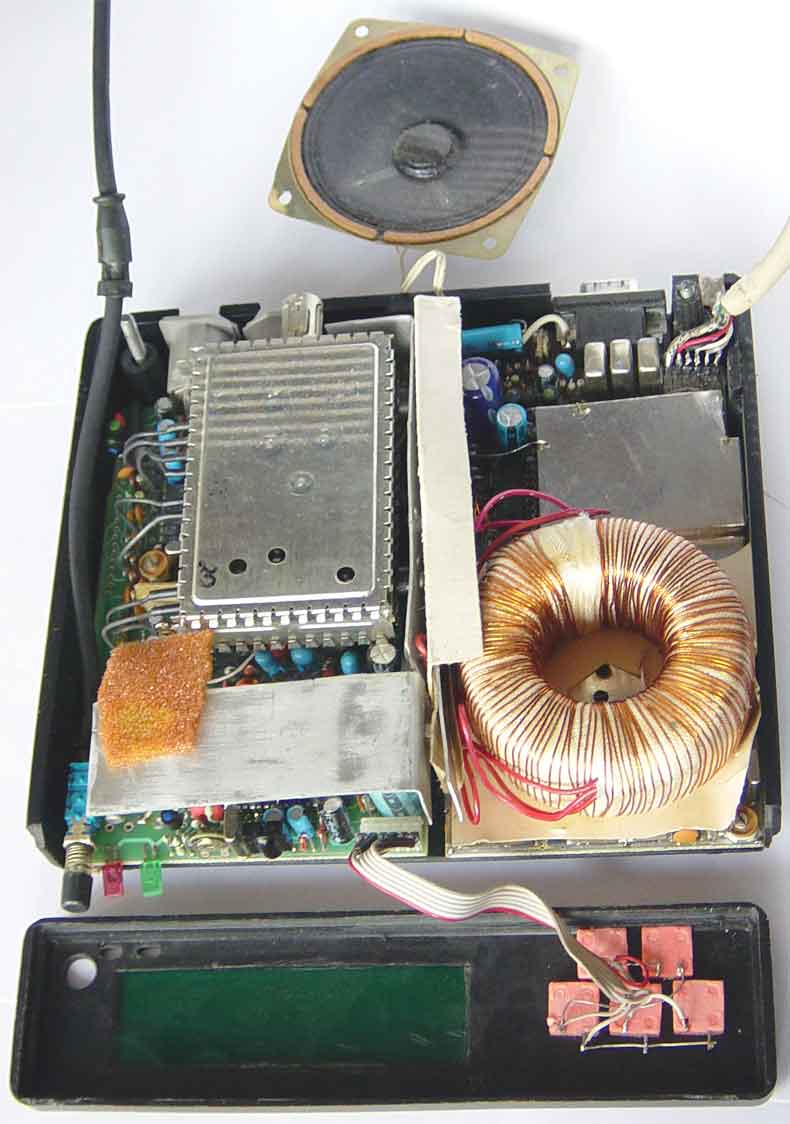

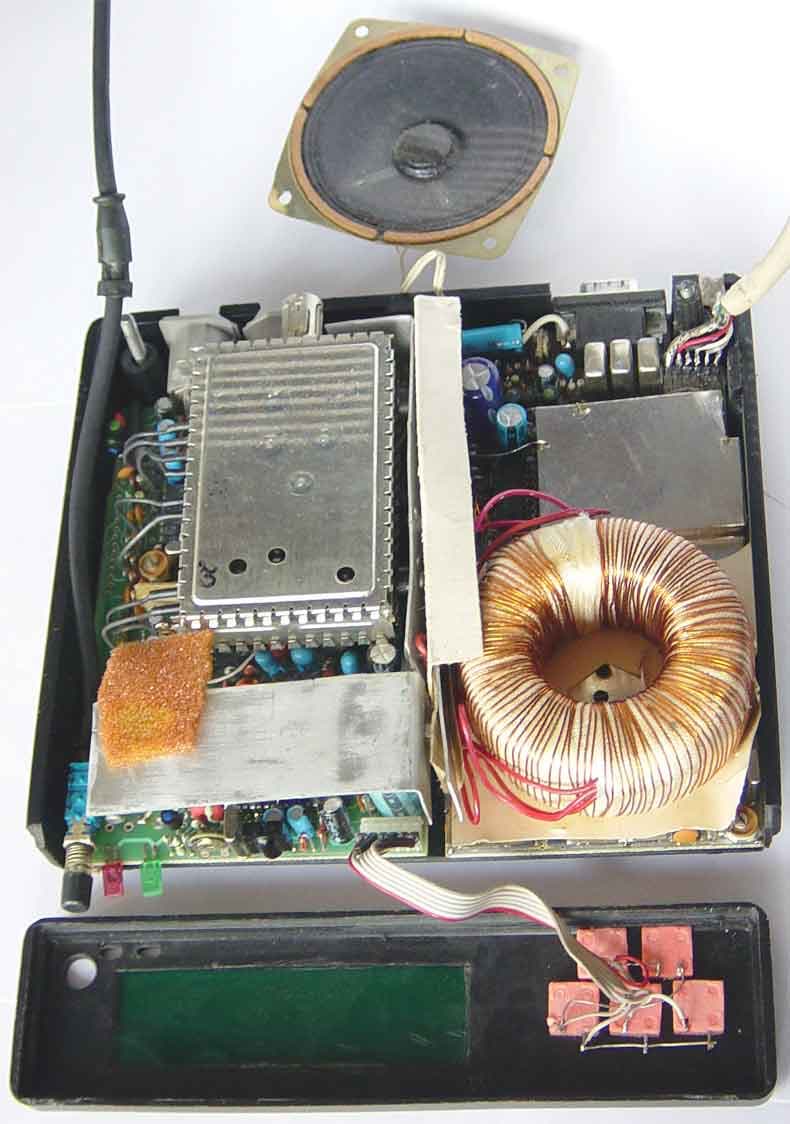

Вся конструкция разделена на две части: слева внизу плата управления приемным трактом, и над ней висит (!) на проводах приемный РЧ-модуль. Справа внизу плата формирования VGA-сигнала, сверху силовой трансформатор и рядом с ним раполагаается динамиик на 1 Вт (на фото не показан). Сзади видны три реле, которые коммутируют R G B составляющие.

Заключение

На момент приобретения в конце 1997 года цена этого тюнера составляла чуть менее $80. В то время это была единственная модель такого назначения. Причем помимо VGA версий изготавливались модификации для сопряжения с CGA и EGA мониторами (в этом случае незначительно изменялась выходная плата формирования сигнала). Также мне известно, что у изготовителя были планы создания выходной формирующей платы с кадровой разверткой 100 Гц для уменьшения мерцания. Однако с тех пор о судьбе новых моделей мне ничего не известно, а этот тюнер и сейчас успешно работает у меня, правда теперь на даче.

Возможно, в 2003 году рассказывать о такой раритетной констукции бессмысленно, так как современные отображающие устройства уже не поддерживают кадровую частоту 50 Гц и черезстрочную развертку. Поэтому найти применение такому тюнеру все сложнее. Однако, повторюсь, что это была самая первая модель и в следующих обзорах мы посмотрим, насколько продвинулся прогресс в области внешних компьютерных приставок-тюнеров.

[ Продолжение следует ]
