ALL-IN-WONDER RADEON X600 PRO — первый представитель нового семейства мультимедийных видеокарт от ATI


«Перемен к лучшему не бывает».
Околофилософская сентенция

Обновления линейки ALL-IN-WONDER от ATI Technologies мы ожидали с нетерпением. В связи с усложнением обвязки, необходимой для нормального функционирования современных 3D-ускорителей, следствием которой является закономерное уменьшение свободного места на плате, инженеры канадской компании пошли на рискованный шаг — замену классических селекторов на Silicon Tuner от Philips. Как мы уже не раз отмечали, современные полупроводниковые тюнеры этого производителя имеют проблемы с приемом даже при незначительном ослаблении сигнала. Интрига состоит в том, что до этого видеокарты серии несли на борту ВЧ-блоки Philips FQ1216 mk3, являющиеся одними из лучших по качеству приема. Изменение дизайна не коснулось АЦП, несмотря на выпущенный недавно THEATER 550 Pro с аппаратной поддержкой MPEG2 (если верить производителю, первый TV-чип с поддержкой PCI-Express), на новые ALL-IN-WONDER, по-прежнему, устанавливается THEATER 200.

На данный момент новый модельный ряд ALL-IN-WONDER состоит всего лишь из двух карт — RADEON X800 XT и RADEON X600 PRO. Первой к нам на растерзание попала младшая модель.

Комплект поставки

В связи с тем, что наш экземпляр получен, так сказать, россыпью, оформление коробок оставим на совести производителей.

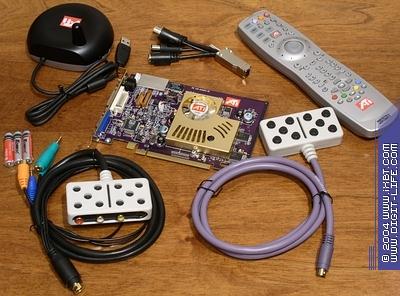

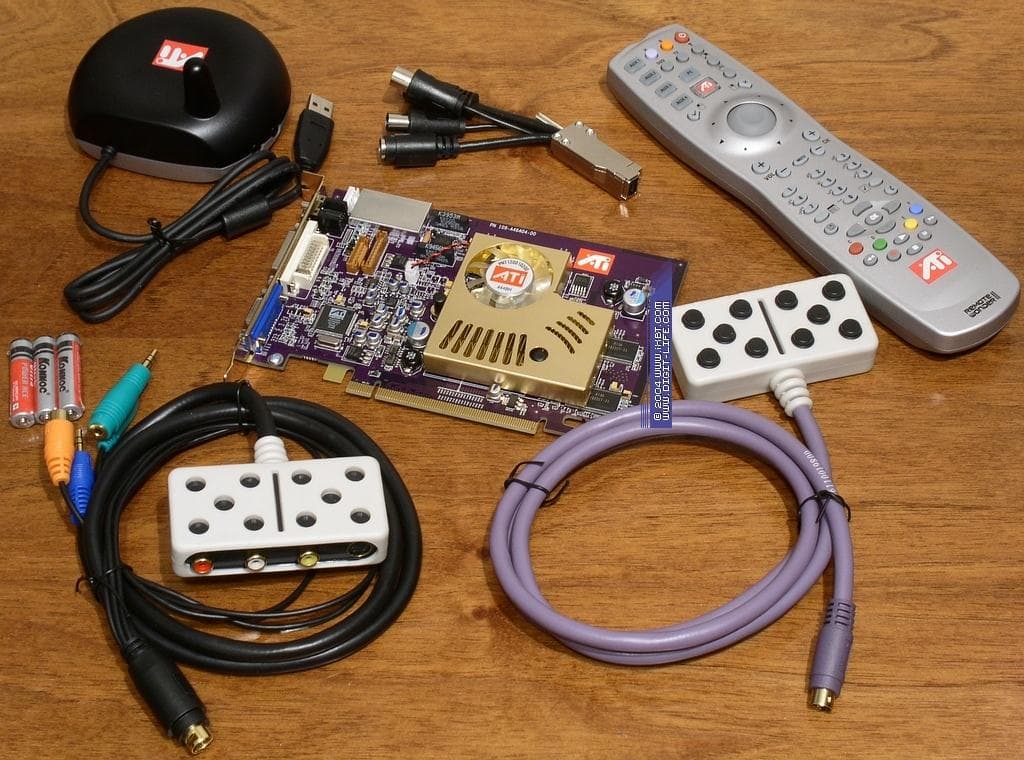

За исключением отсутствующих в нашем случае дисков с драйверами и ПО (как штатным, так и дополнительным), в комплект поставки входят:

  • Сама карта

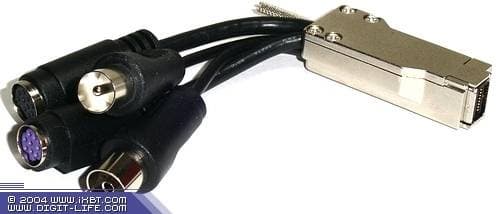

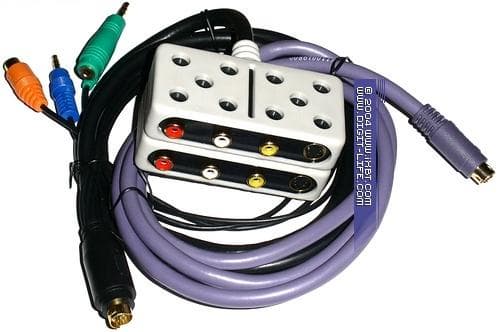

  • Переходник для подключения TV-антенны, FM-антенны, видео- и аудиоисточников
  • Переходник для подключения к выходному разъему 10-pin (S-Video, RCA для композитного сигнала, 2 аудиоразъема mini-jack и S/PDIF для
  • подключения к внешнему декодеру Dolby Digital)
  • Переходник для подключения к входному разъему 8-pin (S-Video, и 3 разъема RCA для видео и двух аудиоканалов)
  • Пульт ДУ Remote Wonder II
  • Радиочастотный приемник, подключаемый к USB-разъему

Конструкция

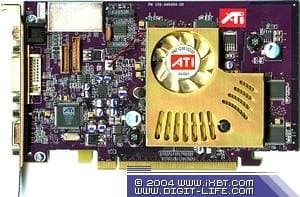

ATI ALL-IN-WONDER RADEON X600 PRO


ATI ALL-IN-WONDER RADEON X600 PRO

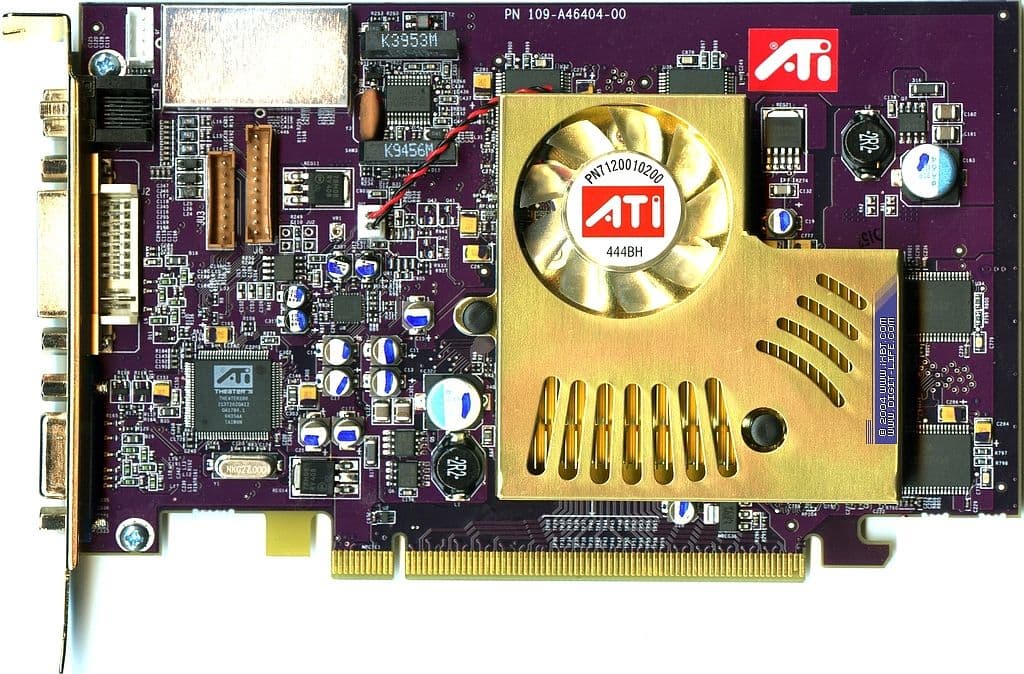

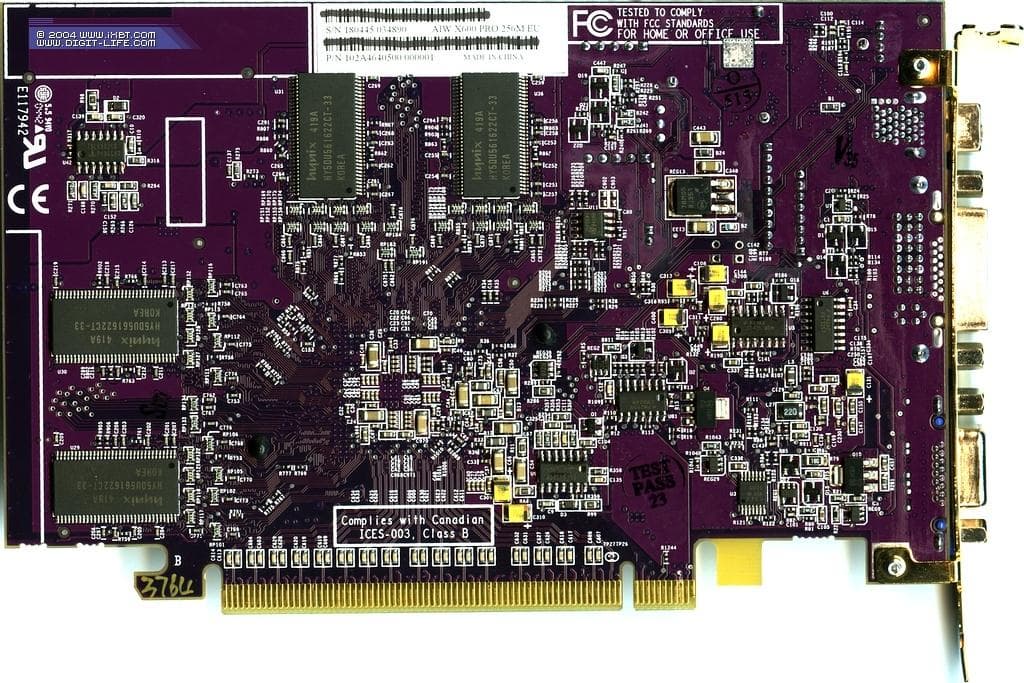

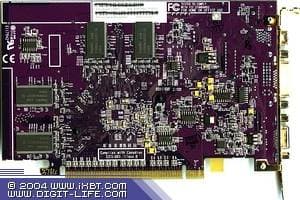

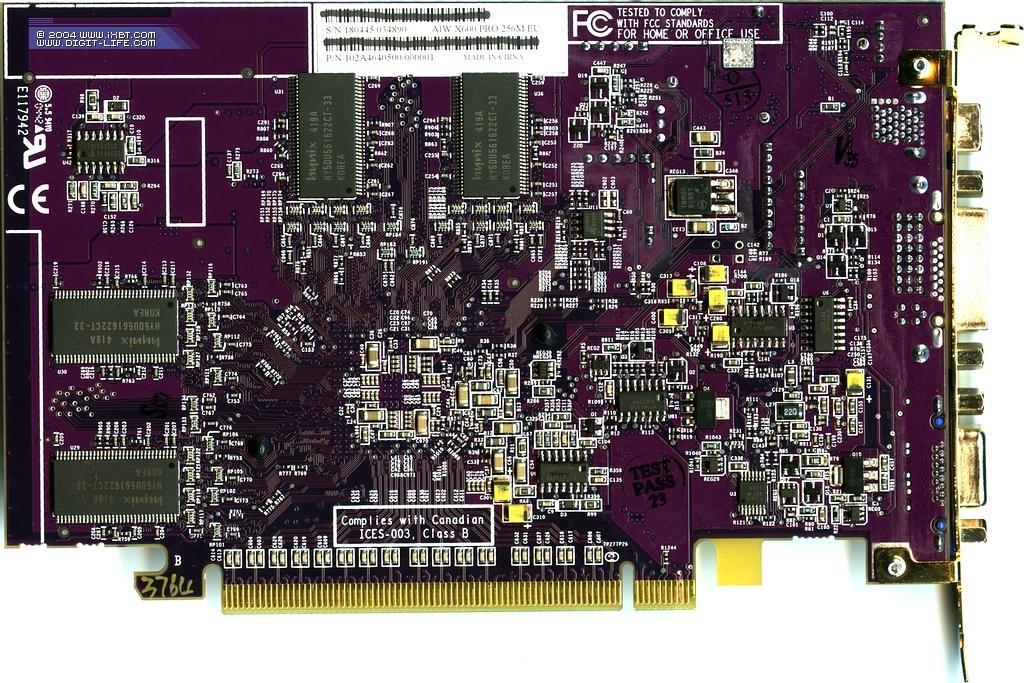

Карта имеет интерфейс PCI-E 16x, 256 МБ памяти DDR SDRAM, размещенной в 8 микросхемах на лицевой и оборотной сторонах PCB.

Микросхемы памяти (TSOP) произведены Hynix Semiconductor. Время выборки у микросхем памяти 3.3ns, что соответствует частоте 300 (600) МГц, на которой память и работает. Частота работы GPU — 400 МГц. Шина обмена с памятью — 128 бит.

С точки зрения производительности в 3D-приложениях, карта ближе всего к ABIT RADEON RX600 PRO-Guru, также имеющей 256 МБ.

Система охлаждения знакома нам по HIS ALL-IN-WONDER RADEON 9600 XT.

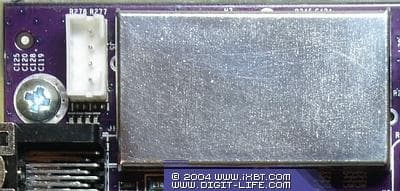

Рядом с ВЧ-модулем традиционно расположен разъем для подключения к дополнительному входу звуковой карты. Под металлическим экраном находится селектор MT2050 производства Microtune, Inc.

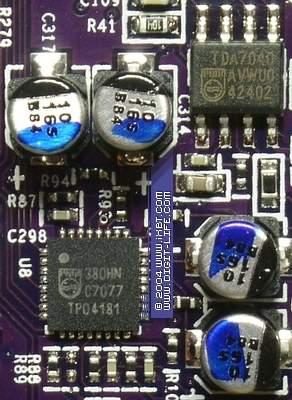

Кроме того, на плате установлены мультистандартный демодулятор TDA9887 с поддержкой FM-радио,

декодер FM-стерео TDA7040T и аудиокодер/декодер UDA1380 с поддержкой MD/CD/MP3.

АЦП THEATER 200 находится на лицевой стороне платы.

Конфигурация тестового компьютера

  • Процессор P4 530 (3 ГГц)
  • Материнская плата Asus P5GD1 (чипсет Intel 915P)
  • Оперативная память 512 МБ (2×256 МБ от Kingston)
  • Жесткий диск FUJITSU MPG3204AT E
  • Операционная система Windows XP Professional (SP2) ENG

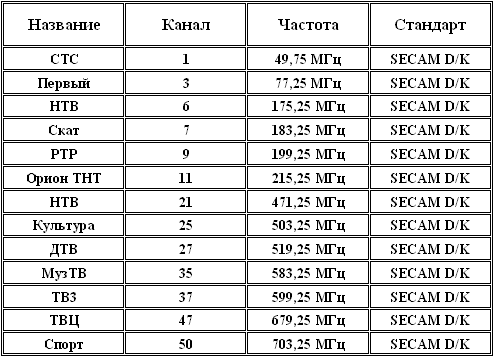

Список эфирных каналов при тестировании

Подключение

Наличие второго разъема D-Sub вместо DVI-I автоматически лишало владельцев ALL-IN-WONDER 9600/9600 PRO/9600 XT взаимопонимания с соответствующими мониторами. В новой линейке схема подключения претерпела значительные изменения. Рядом со стандартными DVI-I и D-Sub появился новый разъем, к которому подключаются как антенны, так и внешние коммутационные боксы.

Забавный момент — корпуса выносных боксов могут соединяться между собой, благодаря Lego-подобной конструкции.

Настройка

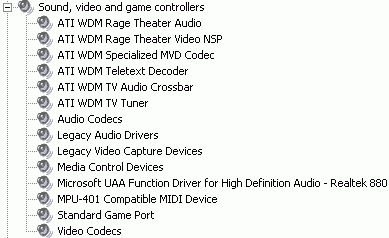

После установки драйвера в системе появляются следующие устройства.

Отметим, превращение ATI WDM Rage Theater Video в ATI WDM Rage Theater Video NSP.

В процессе тестирования использовались бета-версия WDM-драйвера 6.14.10.6280 и ATI MultiMedia Center (MMC) 9.03. Единственным подходящим видеодрайвером оказался Catalyst 4.11. Версия 4.10 приводила к стоп-ошибке при загрузке системы, при установке 4.12 отказывался работать FM-режим. Впрочем, это можно списать на издержки бета-версии.

Описание возможностей и особенностей работы ММС можно найти следующих материалах:

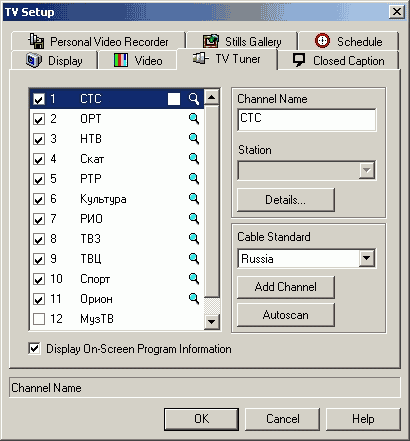

При первой попытке поиска каналов новый ALL-IN-WONDER проигнорировал практически половину моего списка, куда вошла большая часть каналов дециметрового диапазона.

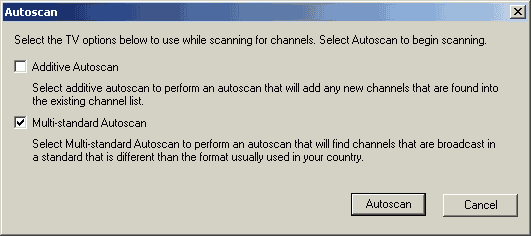

Не помогло и использование актуального для России мультистандартного поиска.

Однако все оказалось не так безнадежно. Некоторым образом ситуацию спасла опция ручного добавления канала Add Channel.

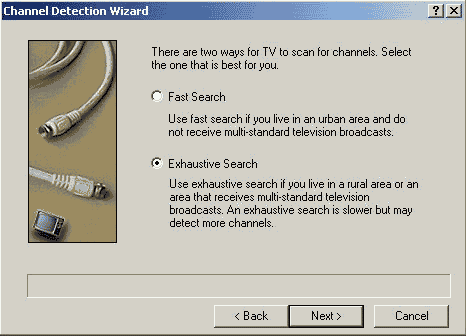

Отметим, что эта функция доступна только при использовании алгоритма Exhaustive Search.

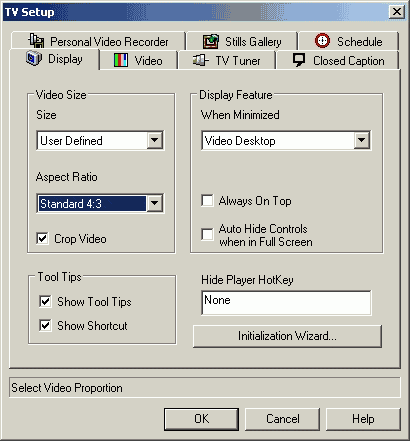

Смена режимов поиска производится с помощью кнопки Initialization Wizard в разделе видеонастроек.

Ручной ввод частоты позволил найти пропущенные каналы, но качество изображения оставляло желать лучшего. Добиться приемлемого результата удалось при помощи сдвига каждого из каналов вниз на 0,45 МГц (!), что дало в результате 582,80 МГц вместо 583,25 МГц, 598,80 МГц вместо 599,25 МГц и т. д.

Странно, что даже при добавлении каналов с измененными частотами программа ни разу не смогла определить сигнал.

К сожалению, добиться изображения на моем 11 канале (215,25 МГц) с неуверенным приемом так и не удалось. К слову, устанавливаемые ранее на ALL-IN-WONDER селекторы Philips FQ1216 mk3 с приемом этого канала справлялись без труда.

Неприятной неожиданностью оказалась и невозможность добиться приемлемого результата на 21 канале (471,25 МГц) с устойчивым сигналом.

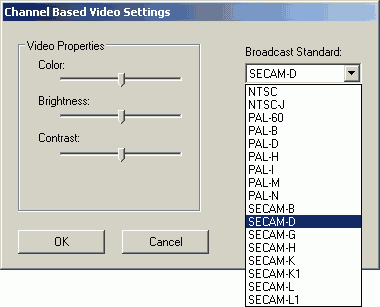

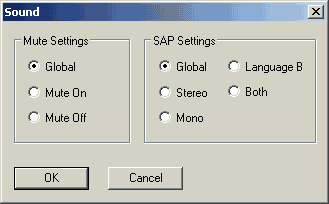

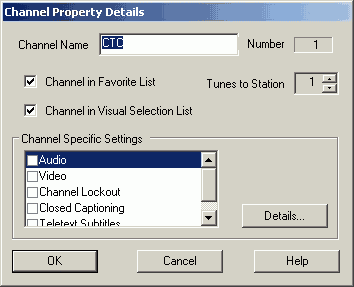

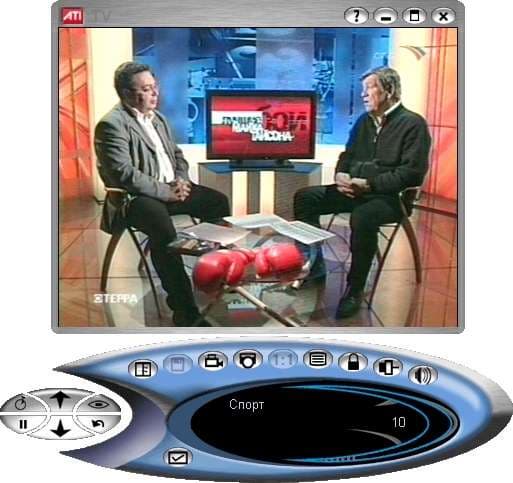

Напомним, что в ATI MMC реализована индивидуальная установка настроек изображения, стандарта цветности и звуковых опций для каждого канала.




Качество

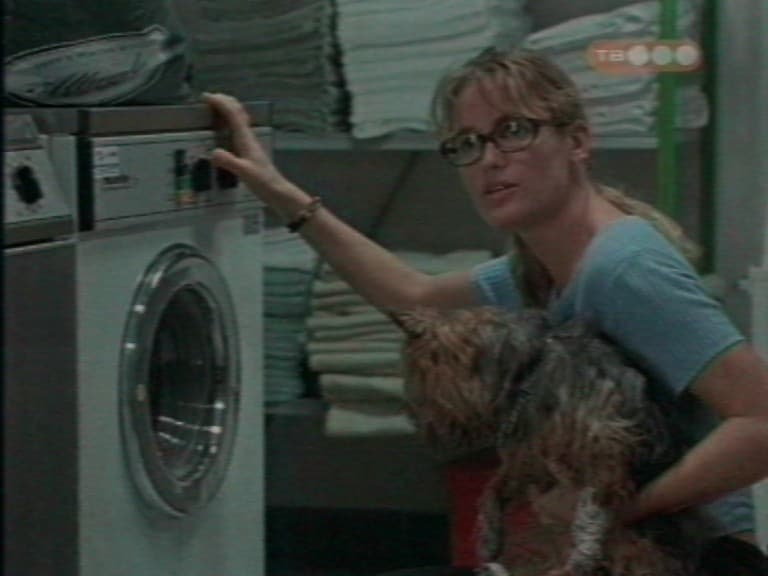

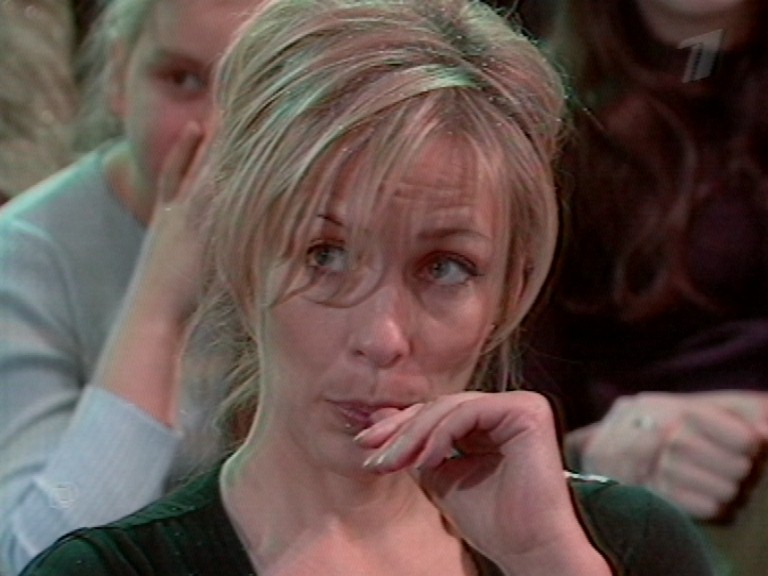

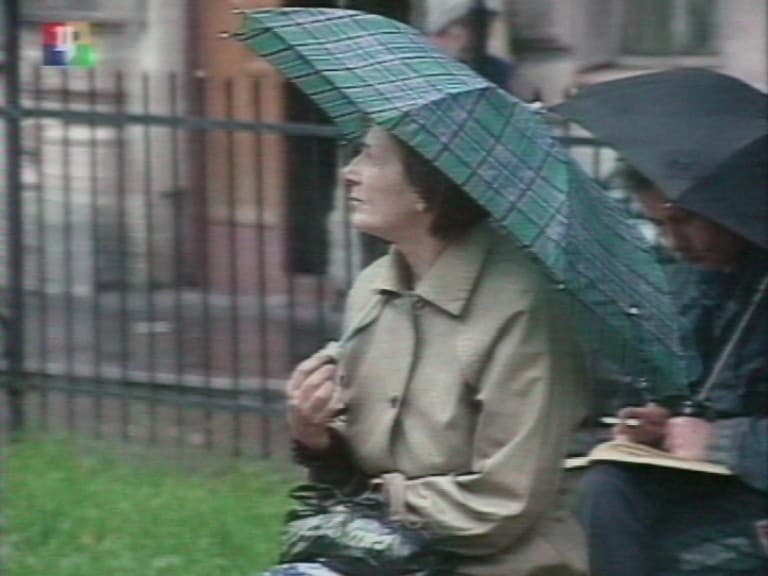

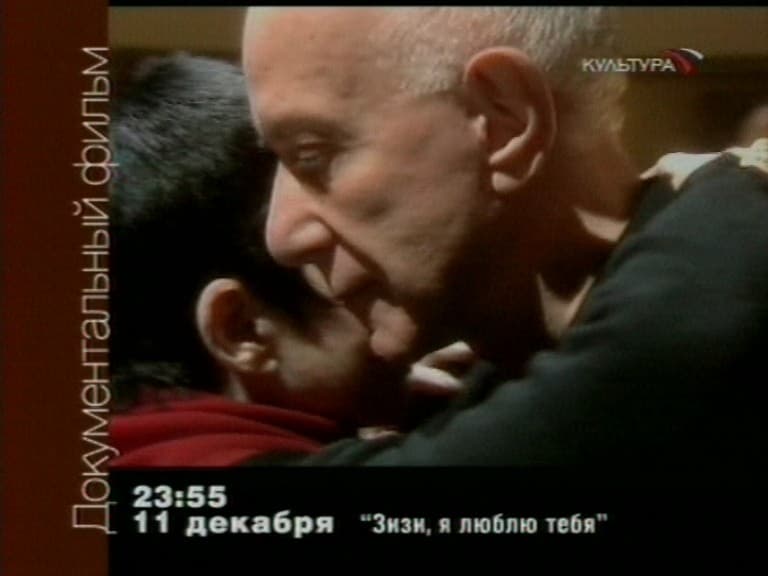

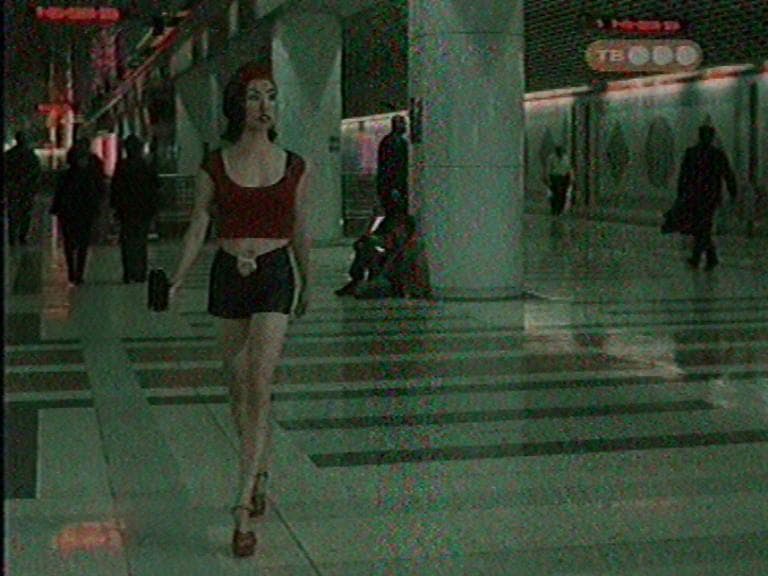

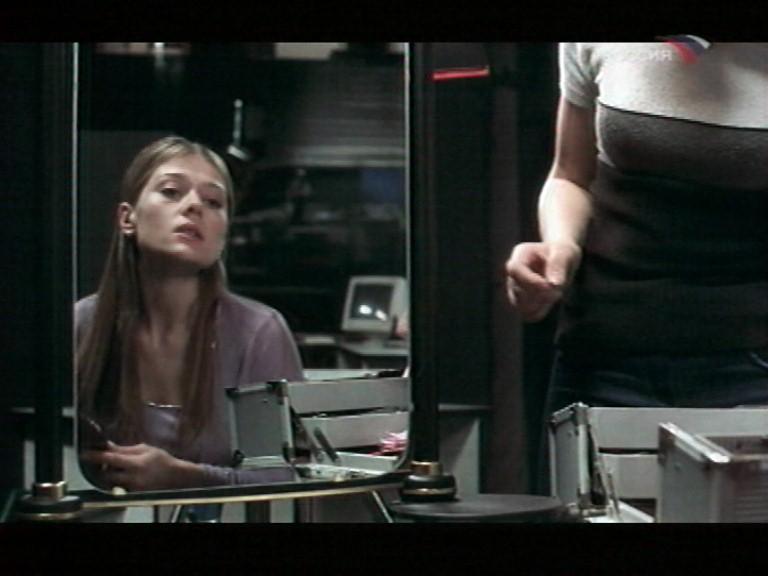

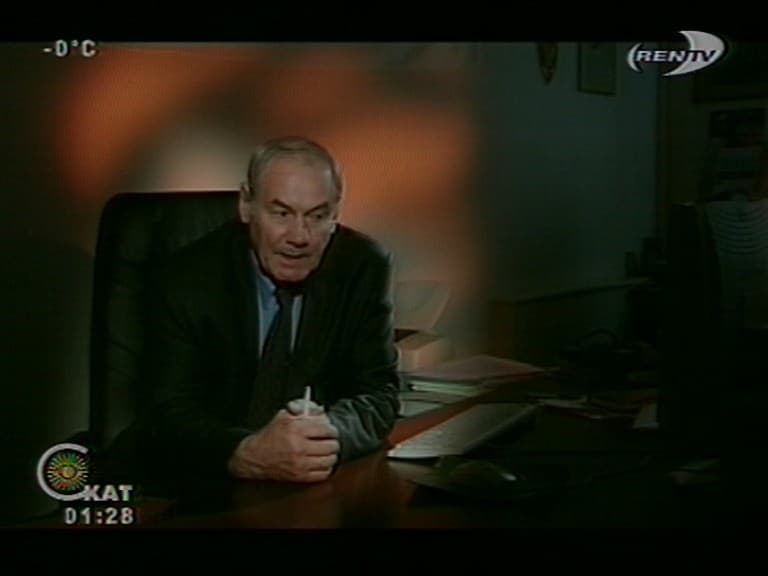

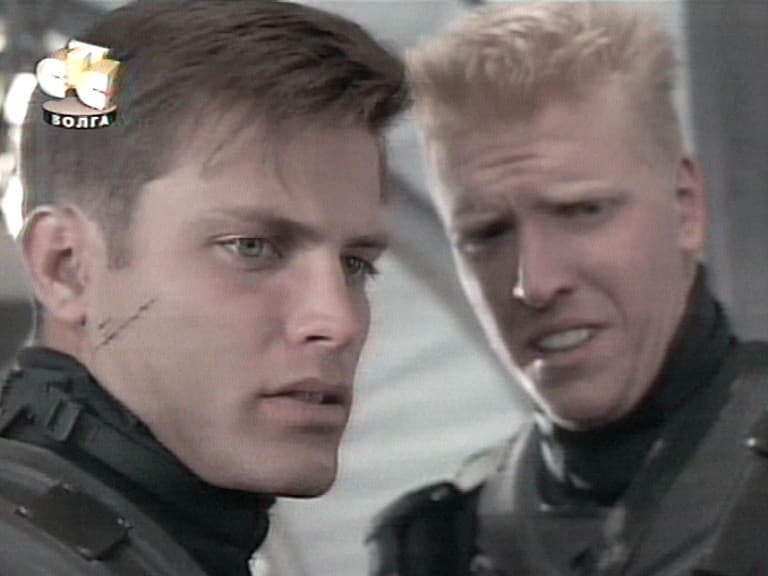

При просмотре можно заметить неоднократно отмеченные нами (например, в обзоре Connect3D ALL-IN-WONDER RADEON 9200SE) шум и перекрестные цветовые искажения, характерные для работы чипа THEATER 200 в SECAM.

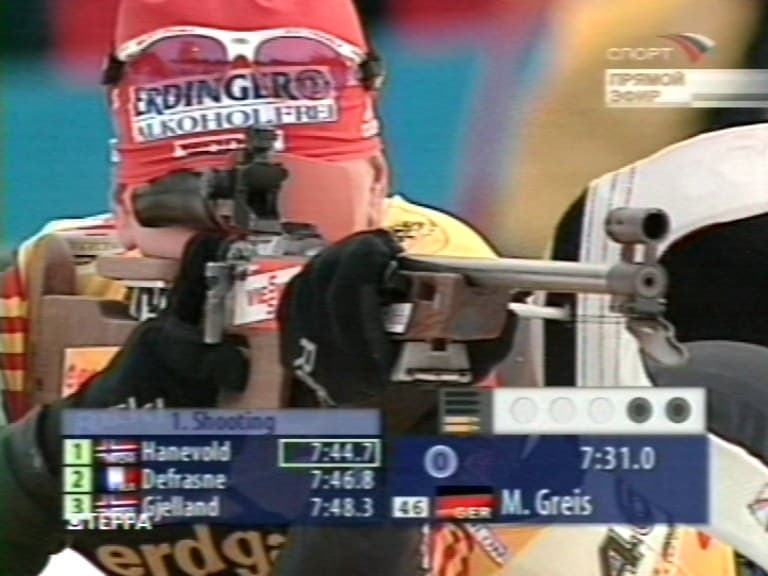

Однако ALL-IN-WONDER RADEON X600 PRO, все-таки, способен демонстрировать удовлетворительное качество изображения. Конечно, на тех каналах, которые удается принять.

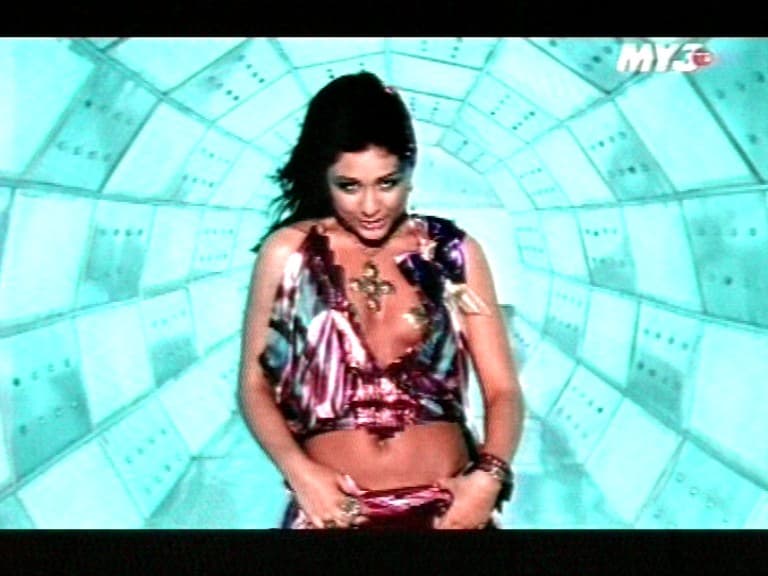

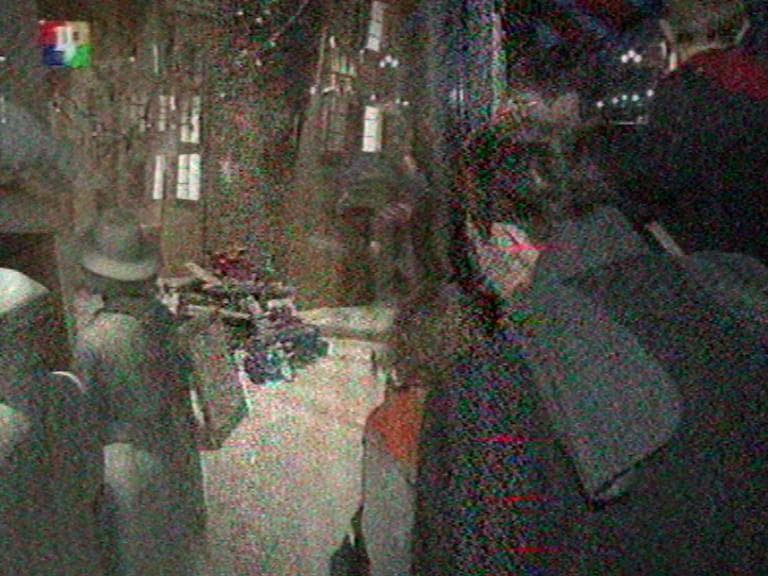

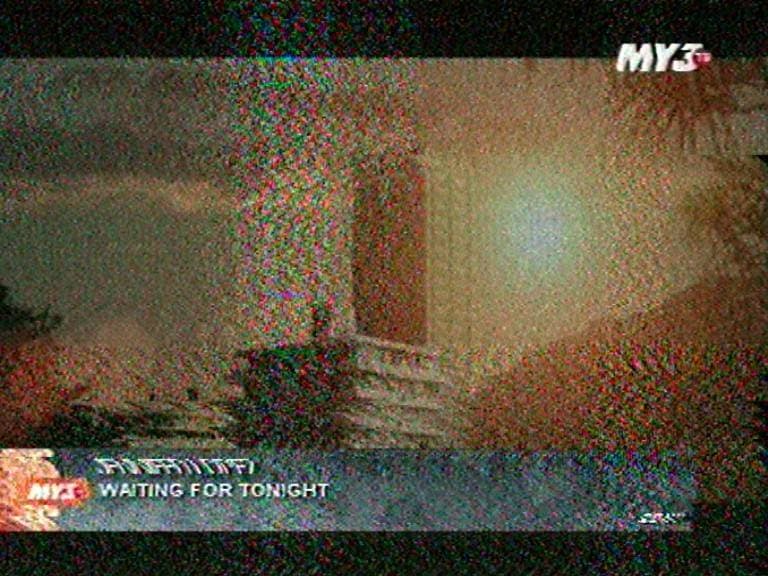

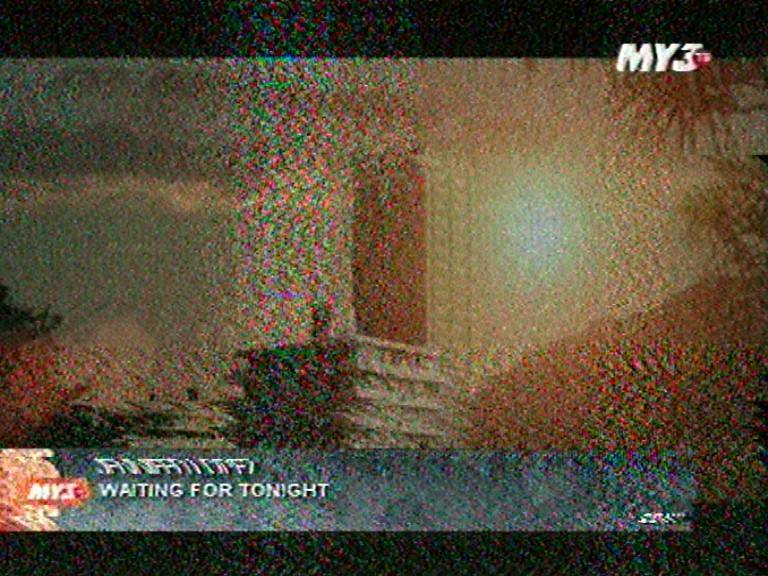

А вот так выглядит изображение на проблемных каналах до (вверху) и после (внизу) уменьшения частоты на 0,45 МГц.

К качеству звука претензий нет.

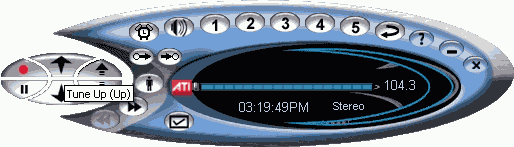

FM-тюнер

Особенности работы FM-приложения подробно описаны в обзорах ALL-IN-WONDER RADEON 9600 PRO и HIS ALL-IN-WONDER RADEON 9600 XT.

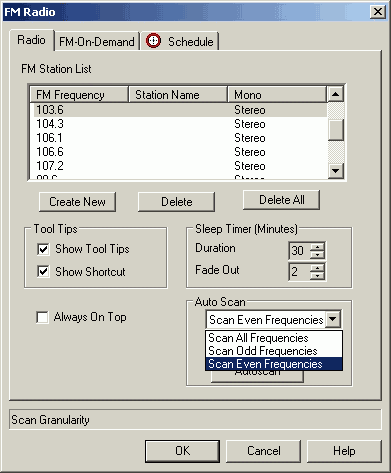

Не обошлось без странностей. Принимаемые у меня радиостанции находятся в диапазоне 90,6 МГц — 107,2 МГц. ALL-IN-WONDER RADEON X600 PRO не смог обнаружить ни одной станции с частотами ниже 99,1 МГц и выше 104,3 МГц как при сканировании, так и при ручном вводе частоты.

Снова капризы бета-версии WDM-драйвера? Формат записи редактированию не подлежит — mp3, 224 кбит/с, 48 КГц, Стерео.

Хорошая новость — изменения в дизайне не ухудшили качество звука в этом режиме (скачать 23-секундный фрагмент, mp3, 653 КБ).

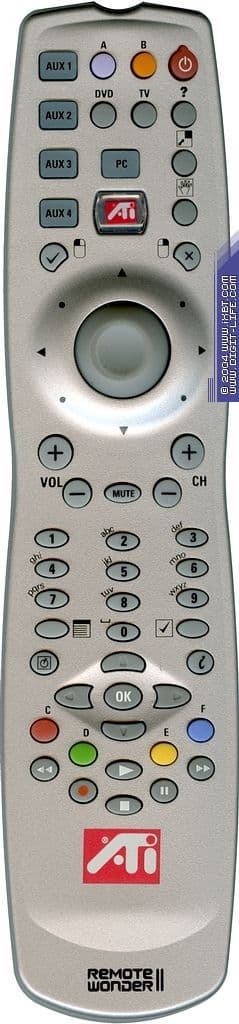

ATI Remote Wonder II

Обновление системы дистанционного управления было обещано еще при выпуске ALL-IN-WONDER RADEON 9600 PRO. Возможно, кто-то из производителей уже комплектовал свои продукты новым пультом ДУ, но так уж получилось, что в нашу лабораторию Remote Wonder II попал впервые.

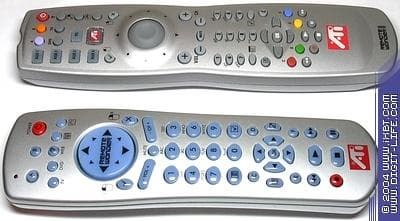

На поверку новый дизайн оказался, мягко говоря, неоднозначным. Пульт увеличился в размере, при этом почему-то уменьшился размер кнопок. В результате работать на ощупь стало менее удобно.

Увеличение дальности работы в два раза (с 9 до 18 метров) сказалось и на габаритах приемника.

С другой стороны, пульт работает от трех батареек вместо четырех у предшественника.

После установки драйвера (использовалась версия 2.5.0.0) получаем следующие USB-устройства.

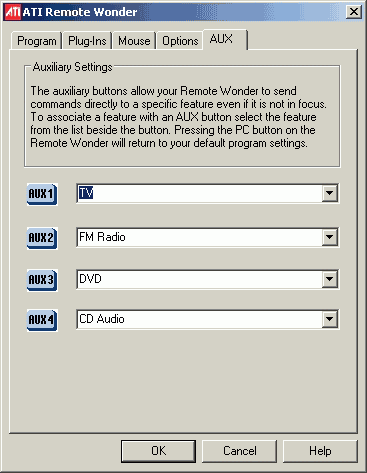

Основным новшеством стало наличие четырех снабженных подсветкой кнопок AUX, используемых для прямого управления четырьмя произвольными приложениями.

Достойна похвалы новая схема управления курсором мыши, позволяющая добиться намного более точного позиционирования.

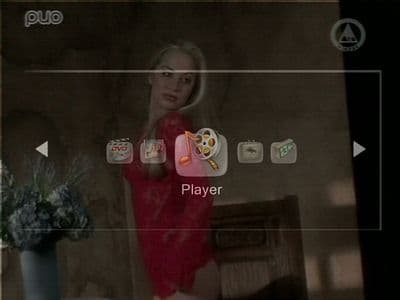

Косметические изменения можно обнаружить при использовании полупрозрачного экранного меню EAZYLOOK. Разумеется, в эпоху повсеместного увлечения HTPC (Home Theatre Personal Computer) и появления Windows XP Media Center Edition удивить этим искушенного пользователя, вряд ли, получится. Тем не менее, ATI Technologies стала первой компанией, сделавшей эту возможность доступной без дополнительных ухищрений.

Как мы и предполагали, на сайте http://remotew.free.fr/ можно найти плагины для работы этой версии пульта с большим количеством разнообразных программ.

Выводы

Чуда не произошло. Переход на полупроводниковый селектор оказался менее болезненным, чем можно было ожидать, но общее снижение качества работы приемной части новых ALL-IN-WONDER налицо. Нельзя исключать вероятность того, что с выходом новых версий драйверов и ПО ситуация сможет измениться в лучшую сторону. Будем ждать серийных карт и следить за дальнейшим развитием событий.

Плюсы

  • В основном, неплохое качество принимаемого изображения
  • 12-битный аналогово-цифровой преобразователь
  • Наличие аудиопроцессора
  • Функция TV-on-Demand
  • Опция Crop Video
  • Возможность использовать функцию Pause при записи
  • Технология экранного меню EAZYLOOK
  • Режим полупрозрачного оверлея THRUVIEW
  • Функция передачи видео- и аудиопотока по сети EAZYSHARE
  • Богатые возможности оцифровки, включая опцию шумопонижения VideoSoap
  • Поддержка любых сторонних кодеков (в том числе всех версий MPEG4)
  • FM-тюнер
  • Поддержка записи в mp3 в FM-режиме
  • Функция FM-on-Demand
  • Индивидуальная настройка стандарта цветности для каждого канала
  • Удобное и многофункциональное ПО
  • Система дистанционного управления Remote Wonder II, способная работать с разными приложениями
  • Радиоканал на дистанционном управлении, позволяющий пользоваться пультом на большом расстоянии (до 18 метров) вне зоны прямой видимости
  • Достаточная производительность в 3D-приложениях

Минусы

  • Повышенные требования к качеству сигнала
  • Проблемы с качеством изображения на каналах с неуверенным приемом
  • Необходимость ручного ввода каналов с подбором частоты
  • «Урезанный» FM-диапазон (возможно, будет исправлено в следующих версиях WDM-драйвера/MMC)
  • Проблемы с цветом у принимаемого изображения
  • Невозможность нормального использования режима Channel Surf с русскими названиями каналов
  • Потеря всех мультимедийных возможностей при будущем апгрейде видеокарты (отметим, что это особенность всего класса таких устройств)

На фоне современных TV-тюнеров (в том числе, бюджетных) новое поколение мультимедийных видеокарт от ATI не является эталоном как по качеству приема, так и по качеству изображения. Парадокс ситуации заключается в том, что конкурирующих продуктов, в особенности, с интерфейсом PCI-E, на горизонте не наблюдается. Поэтому лидерство канадского производителя в этом сегменте не подвергается сомнению. Вот только первое место в данном случае присуждается единственному участнику соревнований.

Средняя текущая цена (количество предложений) ALL-IN-WONDER RADEON X600 PRO в московской рознице: Н/Д(0)



Выражаем сердечную благодарность
Самарскому филиалу компании «Санрайз»
за предоставленную тестовую платформу
