Спутниковый тюнер Acorp DS120 с интерфейсом USB 2.0


качество и доступность в одном устройстве



«Если труд, то труд такой уж, чтоб и польза была, и честь».
Гай Луцилий

В декабре 2005 года, компания Acorp представила спутниковый тюнер Acorp TV134DS. Для многих это стало неожиданностью, поскольку на протяжении последних 8 лет компания поставляла один единственный бюджетный ТВ тюнер Acorp Y-878 на базе заслуженного АЦП Conexant FUSION 878A, в основном, специализируясь на выпуске модемов и сетевых устройств. Однако спустя 5 месяцев компания объявила о выходе Acorp TV878DS PCI и Acorp TV878DS USB, являющихся устройствами с полнофункциональным программным обеспечением (TV134DS не имел возможности приёма IP-данных, востребованной российскими пользователями), а через полгода к ним добавились ещё две модели.

Что же заставило компанию выйти на рынок, свободные места на котором были заняты уже несколько лет назад, а говорить об ошеломляющих продажах было бы не совсем корректно, поскольку спутниковые технологии пользовались популярностью, в основном, у энтузиастов.

История появления линейки спутниковых тюнеров Acorp достаточно интересна. Поначалу выпуск DVB-S оборудования не планировался, но в сентябре 2005 года было решено сделать пробный шаг, согласно основной концепции развития линейки компьютерных TV-тюнеров. Так на свет появился «первый блин» — Acorp TV134DS. Это был тюнер с минимальными возможностями, без поддержки приёма данных, с крайне урезанным программным обеспечением. Но и цена его составляла всего лишь $35, то есть, в 2 раза ниже практически любого спутникового PCI-устройства, доступного в то время на отечественном рынке. Не смотря на то, что первые два месяца модель фактически не продавалась, компания не стала снимать её с продаж. Мало кто подозревал, что именно начало 2006 года станет переломным в области развития компьютерных DVB-тюнеров. Выпустив Acorp TV134DS, производитель не стремился захватить рынок спутниковых тюнеров, он сделал другой важный шаг, а именно показал, что компьютерные спутниковые ресиверы могут быть бюджетными.

Одновременно с выпуском первой модели произошло ещё одно не афишируемое, но значимое событие. Разработкой программного обеспечения и технической поддержкой продукции Acorp в России занималась компания DDiX. Это собственный отдел разработок корпорации Merlion, работающий на отечественном рынке уже более 6 лет. По стечению обстоятельств, ведущие инженеры компании оказались любителями спутникового телевидения. Но поскольку, как уже было сказано, основное направление этой торговой марки составляли сетевые устройства и модемы, а немедленных действий не требовалось, было решено поставить эксперимент. Компания Acorp полностью передала направление разработок спутниковых тюнеров в Россию.

В качестве исходного материала была выбрана плата производства компании ShenZhen DVBWorld Technology Co., Ltd ревизии 1.B01. Эталонный дизайн был разработан в 2005 году и не поставлялся в Россию, поэтому мало кто знает, что «прадедушка» современного Acorp не умел притворяться спутниковым модемом и некорректно работал с высокоскоростными транспондерами. Тем не менее, несмотря на такой тяжелый старт, инженеры решили не сдаваться и выжать весь заложенный в аппаратную часть потенциал.

Спустя 4 месяца, а именно в апреле 2006 года, компания DDiX наконец объявила, что она способна выпустить новую линейку спутниковых устройств.

Буквально за месяц до российского релиза линейки Acorp TV878DS рыночная судьба преподнесла очередной сюрприз этим продуктам. Сначала ошибка программиста DVBWorld сделала практически невозможной работу на высоких символьных скоростях, а затем компания General Satellite представила на рынок полные аналоги тюнеров от Nextorm Digital Limited.

С точки зрения маркетинга правильнее было выпустить линейку одновременно с конкурентами, тем не менее, производство было остановлено до исправления. Тогда ещё сотрудники компании Nextorm не знали, что их продукция содержит ту же ошибку.

Пружина событий закручивалась всё туже. С одной стороны, Nextrom все больше узнавали на рынке, с другой — найденные ошибки в работе негативно сказывались на будущей репутации тюнеров от Acorp.

Развязка произошла в августе 2006 года, когда, наконец, после исправления ошибок состоялась презентация Acorp TV878DS на российском рынке.

Но история на этом не заканчивается. Компания DDiX полностью отказалась от направленной рекламы своего продукта в печатных и электронных изданиях, ограничившись анонсами на сайтах дистрибьютора и производителя. В порядке ещё одного эксперимента решено было отдать пальму первенства непосредственно отзывам пользователей, которым было предложено оценить полученное изделие.

Одновременно с этим произошло ещё одно неординарное и очень редкое событие в этой области. Два конкурента, две крупнейших компании: General Sattelite и Merlion решили объединить усилия в плане технического развития своих продуктов — Nextorm и Acorp. Acorp стал совершенствовать аппаратную базу и обеспечивать контроль качества, а General Sattelite пригласила талантливого программиста Леонида Протасова (он работал со спутниковыми тюнерами Pinnacle) для разработки всех необходимых модулей. Таким образом, к декабрю спутниковая линейка Acorp получила поддержку всех основных спутниковых программ, библиотеку streamreader для перехвата потока (т. н. спутниковой «рыбалки») и полноценно работающий протокол DiSEqC 1.2

Программисты DVBworld не остались в долгу. Они выпустили штатное ПО, отвечающее большинству современных требований, реализовав, к тому же, поддержку русского языка. В обзоре Nextorm NCS120 мы уже познакомились с этой программой (заодно получив представление о возможностях аппаратно идентичного Acorp TV878DS PCI), однако без достойных упоминания изменений не обошлось.

Интересно, что свой вклад в развитие продукта вложили и обычные пользователи, с их участием были разработаны драйверы для Linux и своеобразный эмулятор WinLIRC.

Комплект поставки

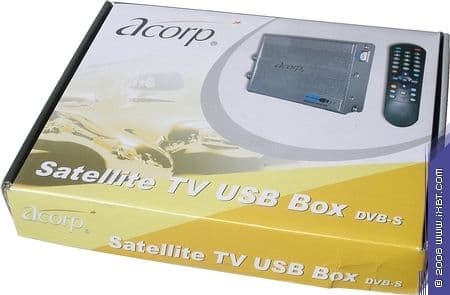

Типичное для бюджетного продукта оформление коробки — фотография устройства на одной стороне и краткое перечисление спецификаций на другой (на английском языке).

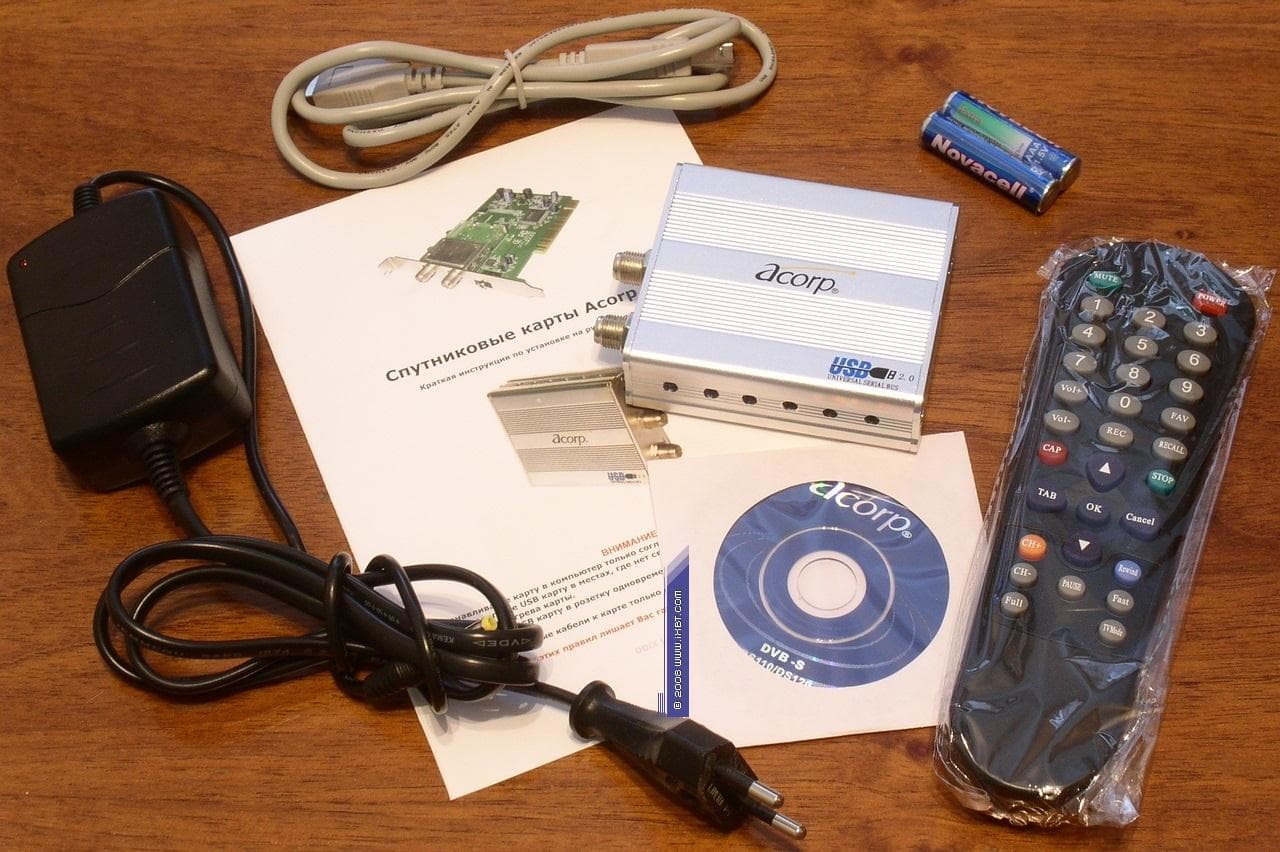

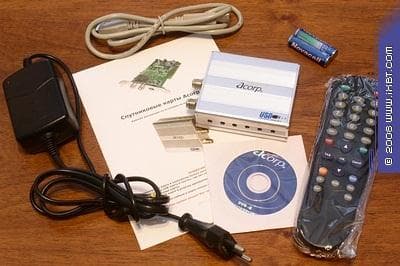

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Блок питания 9V/2A
  • Кабель USB A-B
  • CD с драйверами и программным обеспечением
  • Руководство по установке (на русском языке)

Конструкция и спецификации

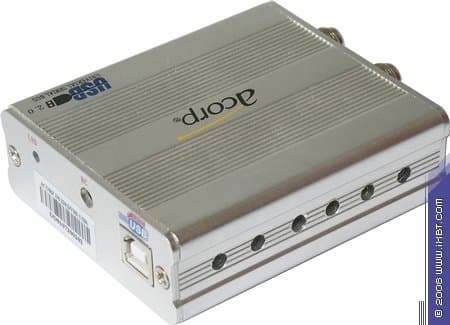

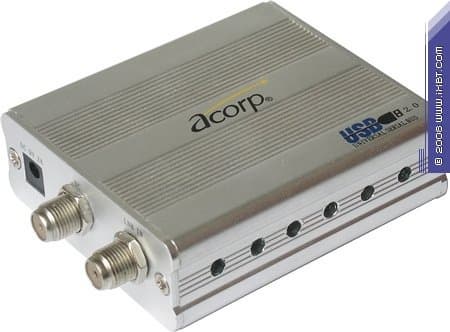

Полностью металлический корпус продолжает славные традиции аналоговых USB 2.0 тюнеров от AVerMedia Technologies Inc., видимо, в силу меньшей себестоимости пластмассовых изделий не нашедшие поддержки у большинства производителей. Выгоды такого подхода очевидны — эстетическая привлекательность, механическая прочность и хороший теплоотвод (в случае с Acorp DS120 подкреплённый дополнительными вентиляционными отверстиями).


Устройство достаточно компактно, его размеры составляют 80×70×24 мм.

На передней панели находятся ярко-синий светодиодный индикатор активности, ИК-датчик и разъём для подключения интерфейсного кабеля. На задней панели размещены разъём для подключения питания (в отличие от аналоговых собратьев, спутниковые USB 2.0 тюнеры пока ещё не обходятся без внешних источников) и 2 разъёма типа F-Connector — входной для подключения антенны (справа) и выходной (слева). Видеовыход позволяет коммутировать DS120 с другим спутниковым ресивером с одним ограничением — при таком подключении на втором устройстве возможна работа только с теми каналами, поляризация которых совпадает с поляризацией последнего активного канала на тюнере (предыдущие ревизии поддерживали только активный в данный момент транспондер). Подобный подход уже встречался нам у Compro VideoMate S350.

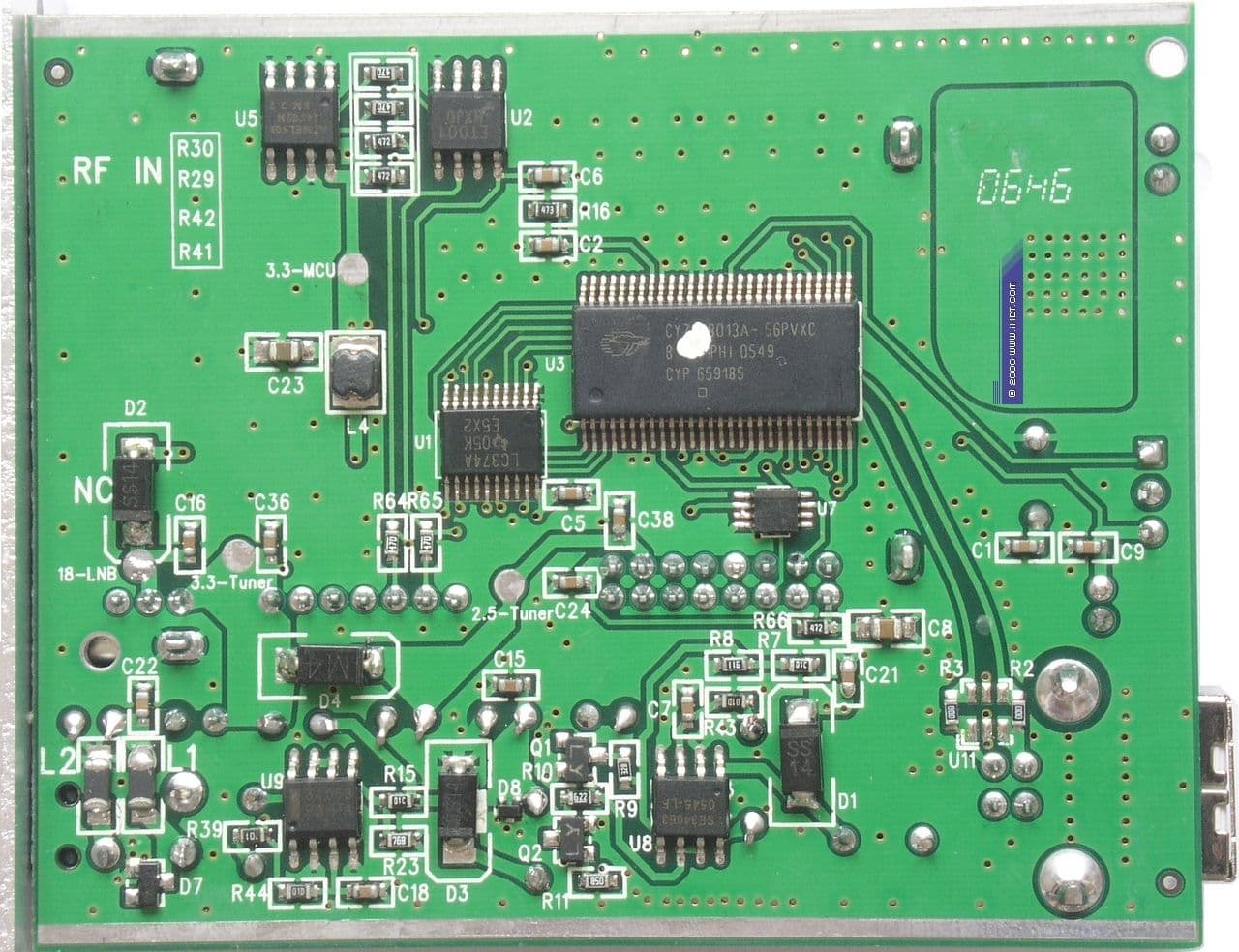

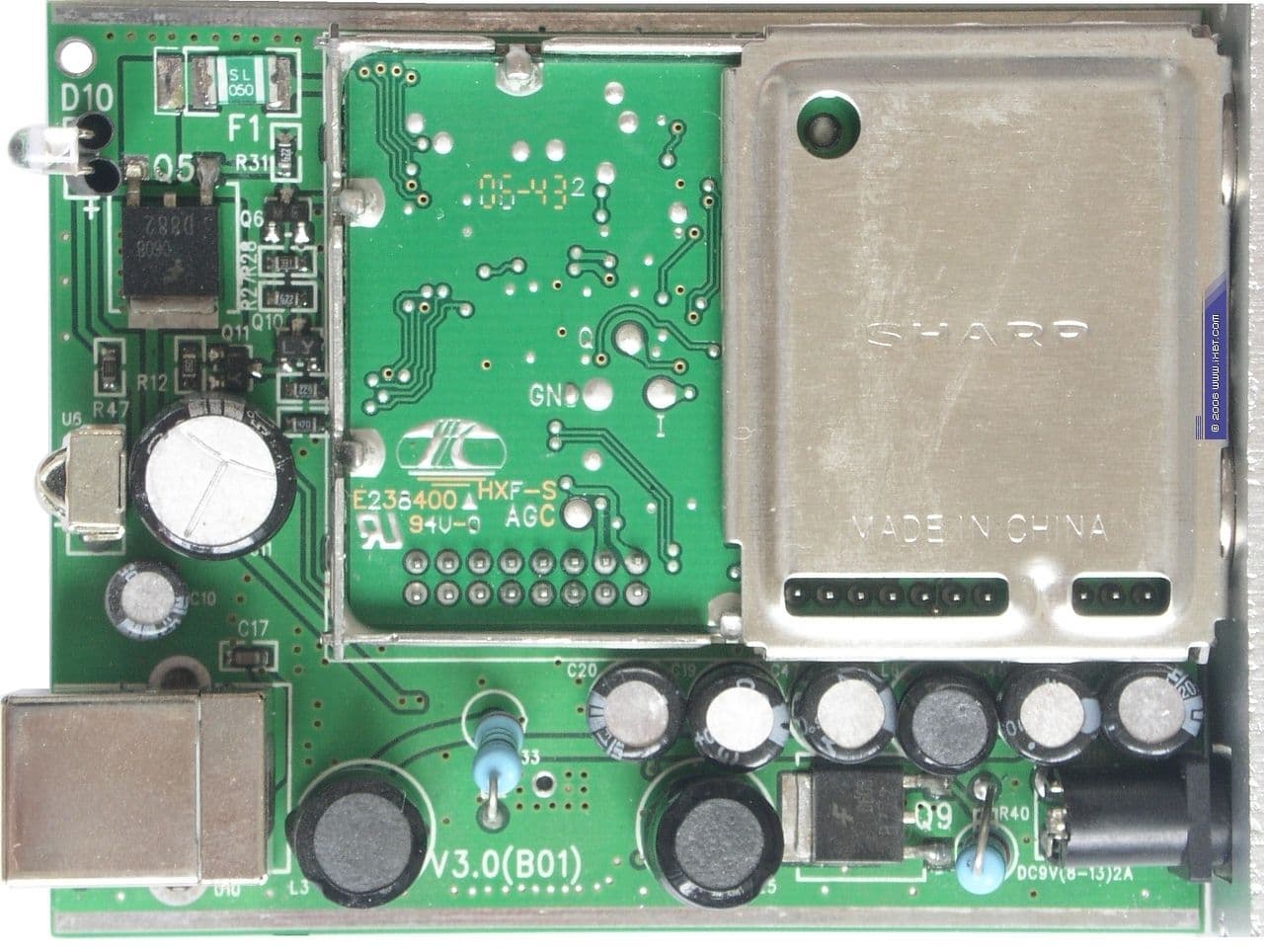

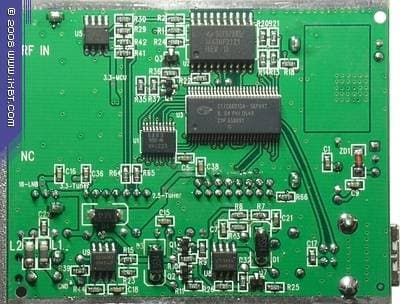

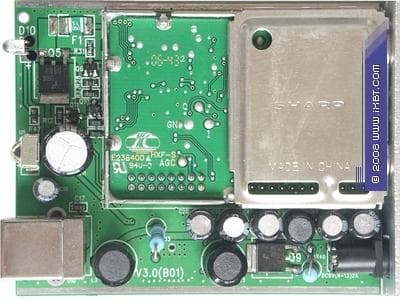

Плата тюнера имеет ревизию V3.0(B01).


Тюнер оснащён модулем NIM — (Network Interface Module) SHARP BS2F7VZ0194, который составляют Down Convertor/синтезатор частоты SHARP IX2410VA и DVB-frontend (QPSK демодулятор + дешифратор DVB + формирователь транспортного потока.) STV0299B от STMicroelectronics.

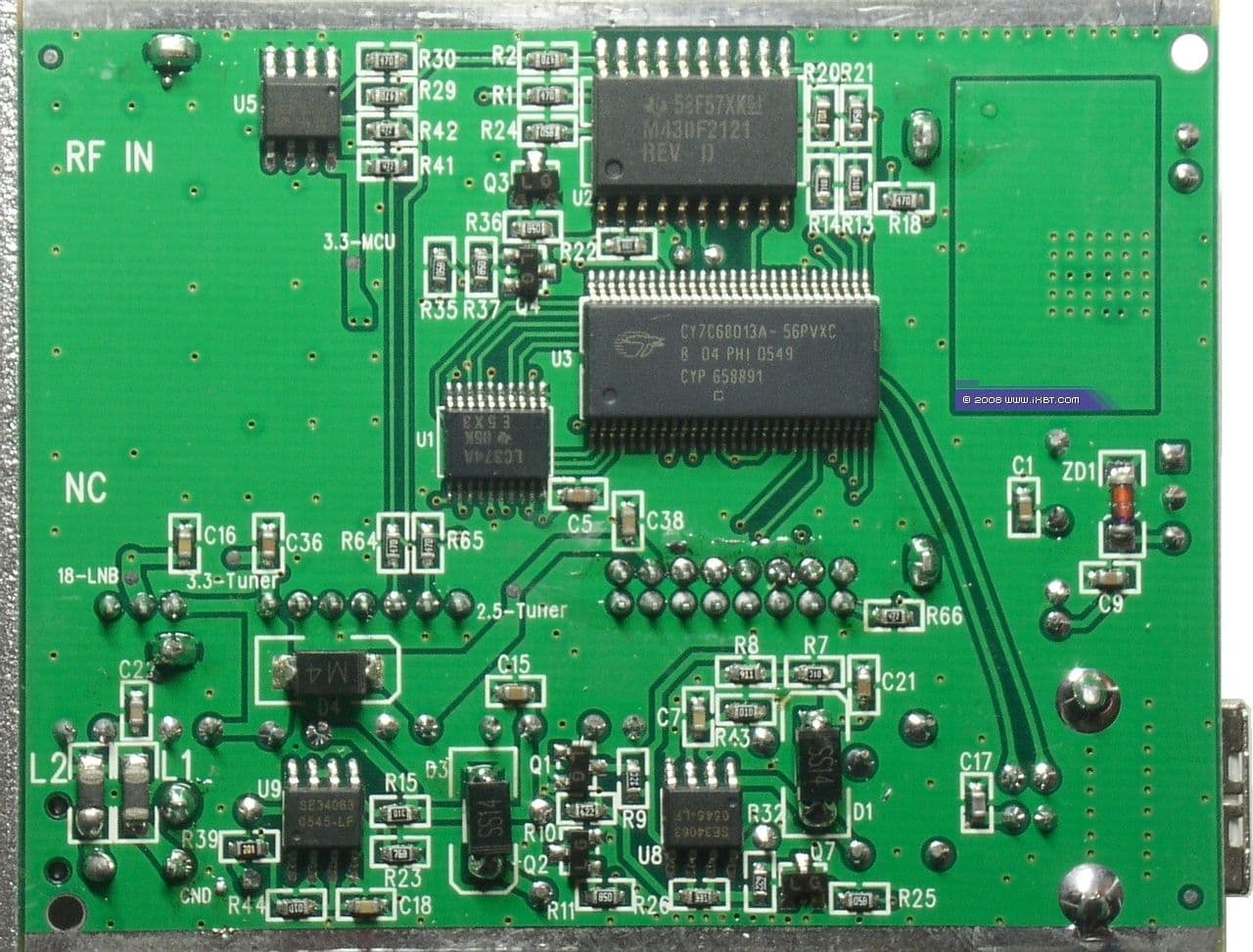

Согласно имеющейся на момент выхода обзора Nextorm NCS120 информации, за управление LNB и работа с протоколом DiSEqC отвечал микроконтроллер TI MSP430f2121 от Texas Instruments Incorporated, действительно, имеющийся на предыдущих ревизиях. На фото плата ревизии V2.0(B02) от TV878DS USB.

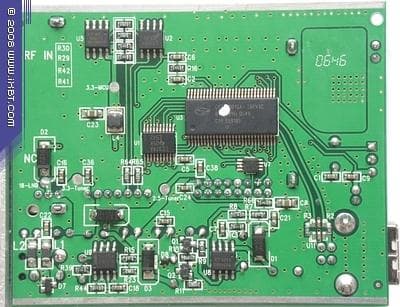

Однако у нашего экземпляра Acorp DS120 эта микросхема отсутствует.

Поддержка USB2.0 реализована при помощи популярного контроллера CY7C68013A, выпускаемого Cypress Semiconductor.

Отметим некоторую шаткость разъёма питания, после нескольких подключений/отключений он утапливается в гнездо, затрудняя контакт. Разборка тюнера и возвращение на исходную позицию не составит труда для большинства опытных пользователей, тем не менее, лучше соблюдать осторожность.

Спецификации Nextorm Acorp DS120:

  • Интерфейс — USB 2.0 (USB 1.x не поддерживается)
  • Совместимость с SCPC и MCPC — оба режима
  • Модуляция — QPSK
  • Входной частотный диапазон — 950-2150 МГц
  • Входной уровень несущей — 65-25 дБм
  • Динамический диапазон — 40 дБ
  • Полоса захвата частоты — 5 МГц
  • Входное сопротивление — 75 Ом
  • Символьные скорости — 2-45 Мсимв/с
  • QPSK фильтр — Root-raised cosine, roll-off 0.35
  • Поддержка FEC — 1/2, 2/3, 3/4, 5/6, 7/8 и авто
  • Электропитание конвертора — 13/18 В, ON/OFF, макс. 400 мА
  • Управление — 22 КГц, DiSEqC 1.2, USALS
  • Демультиплексор — программный
  • PID фильтрация — до 32 PID
  • Захват программного (Program Stream) и транспортного (Transport Stream) потока
  • Декодирование видео — программное
  • Пульт ДУ с эмуляцией клавиатуры
  • Поддержка со стороны альтернативного ПО (ProgDVB, MyTheatre, AltDVB, DVBViewer, DVB Dream)

В штатном ПО реализованы:

  • Индикация качества спутникового сигнала (двухуровневая шкала, шаг 3%)
  • Поддержка сторонних модулей (плагинов)
  • Запись видео, включая потоковое HDTV h.264/AVC
  • Поддержка h.264/AVC, включая потоковое HD-видео (при наличии стороннего декодера)
  • Поддержка Windows 2000/XP/2003 server/Vista (32- и 64-разрядной)
  • Воспроизведение видеофайлов
  • Режим отложенного просмотра TimeShift с поддержкой h.264
  • Захват кадров
  • Работа в режиме приёма данных с поддержкой низкоскоростных и высокоскоростных потоков (ручной подбор частоты не требуется)
  • Автозапуск в режиме спутникового модема при старте компьютера
  • Фильтрация по произвольному MAC-адресу
  • Режим встроенного сетевого видеосервера (только мультикаст)
  • Режим встроенного сетевого видеоклиента

Если бесплатное обновление программного обеспечения давно стало стандартом, то заявленная техническая поддержка российских специалистов (!) заслуживает отдельного упоминания.

Конфигурация тестового компьютера

  • Процессор Intel Core 2 Quad Q6600
  • Системная плата Gigabyte GA-965P-DS3 (Intel P965 + Intel ICH8)
  • Оперативная память 4 ГБ (4×1024 DDR2 PC6400 KingMax)
  • Видеокарта NVIDIA GeForce 8800GTX
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 320 ГБ Hitachi (*VLA360)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционные системы Windows XP Professional (SP2) ENG и Windows Vista Ultimate (64-разрядная версия) RUS

Тестирование осуществлялось на двух антеннах, сориентированных на Hotbird (13.0°) и Express A1R (40.0°)/Express AM22 (53.0°), подключенных при помощи 4x1 DiSEqC-переключателя GI-411 от Golden Interstar.

Настройка

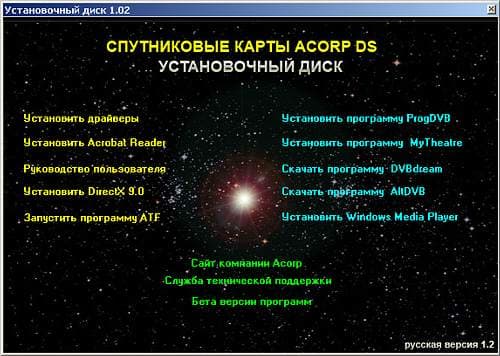

Кроме штатного ПО, установочное меню предлагает альтернативные программы. Дополнительное ПО представлено пробной версией программы MyTheatre и бесплатной стандартной версией программы ProgDVB, вдобавок, оболочка содержит ссылки на сайты DVB Dream и ALTDVB.

С ноября 2007 года, диск содержит учебник по сборке и настройке спутниковой антенны, что избавляет от массы вопросов покупателей и продавцов. Причиной его появления стали вопросы пользователей, возникшие после выхода первых спутниковых тюнеров компании. Для ответов на них было принято решение написать очень подробную инструкцию, которая затем переросла в настоящую книгу с иллюстрациями, на сегодняшний день насчитывающую более 180 страниц.

С самого начала был реализован достаточно редкий гибридный вид драйверов WDM+BDA, причем BDA драйверы работают через WDM. Это позволило использовать совместно с картой практически любое программное обеспечение. А ко многим спутниковым программам были написаны собственные модули. В частности через специально разработанный модуль работают ProgDVB, DVB Dream, ALTDVB, SkyGrabber. Это означает, что программы могут не только управлять DiSEqC-переключателями, но и полноценно работать с мотоподвесом. Реализация BDA-wrapper позволила удачно совместить данную карту с DVBViewer.

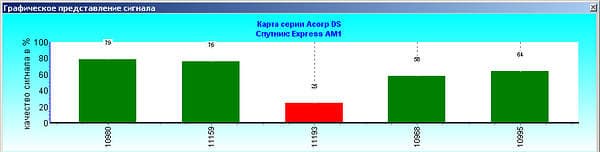

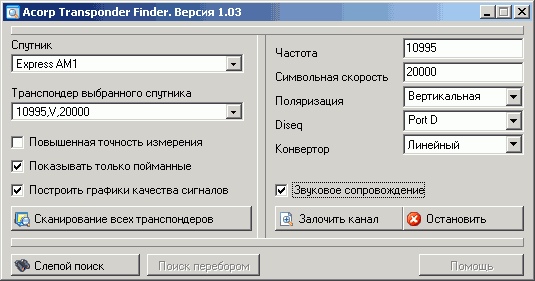

Полезным дополнением является программа ATF (Acorp Transponder Finder), способная помочь при настройке антенны.

Присутствуют постоянное отображение качества и уровня сигнала выбранного транспондера, сканирование всех транспондеров спутника (список транспондеров может быть отредактирован вручную), "«слепой поиск», позволяющий найти скрытые транспондеры или отыскать спутник без знания азимута и угла и графическое отображение уровней сигнала с последующим сохранением в файл.

При тестировании использовался пакет пакет от января 2008 года, содержащий программу Acorpdvb версии 2.0 B02, драйвер тюнера 1.0.0.5 от 05.12.2007 и драйвер виртуального сетевого адаптера 6.1.0.1 от 06.07.2007.

Драйверы устанавливаются и удаляются вместе с программой (возможна ручная установка из соответствующей директории).

После установки в разделе Universal Serial Bus controllers появляется DVB-S2102 USB Device,

а в разделе Network Adapters — виртуальное сетевое устройство DVB Net ETAdapter.

В отличие от большинства программ, обозначающих иконками в системном трее работу резидентных утилит, отвечающих за работу планировщика и пульта ДУ, в ПО от Acorp/DVBWorld эти функции выполняет файл TheaterMgr.exe, запускаемый в виде процесса.

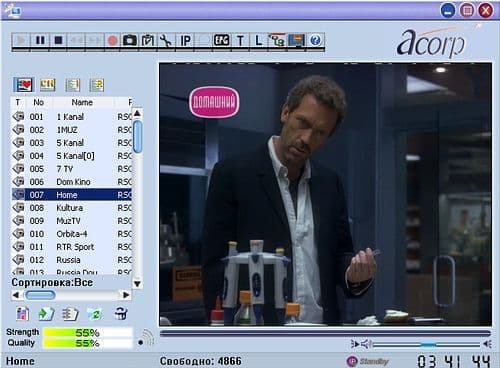

Интерфейс штатного ПО отличается от большинства комплектных программ объединением элементов управления, списка каналов и видеоизображения в одном окне. Такой подход обычно характерен для альтернативных разработчиков.

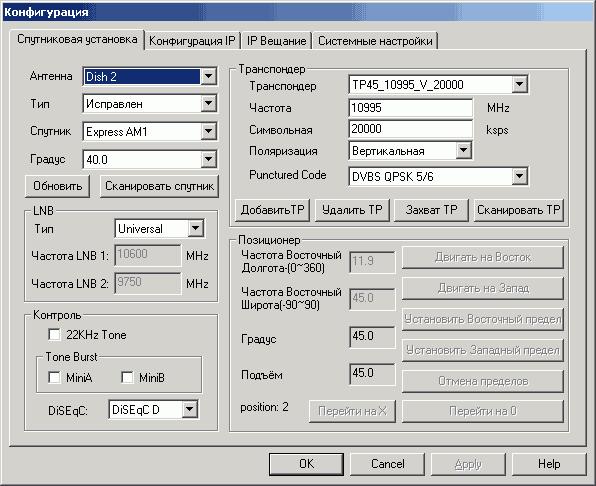

Раздел Спутниковая установка содержит выбор спутников (список сортируется не по координатам, а по алфавиту), настройки LNB, DiSEqC-переключателей, позиционеров (в случае использования таковых) и транспондеров (допускается добавление, удаление и захват). Возможен как поиск всех каналов выбранного спутника, так и сканирование произвольного транспондера.

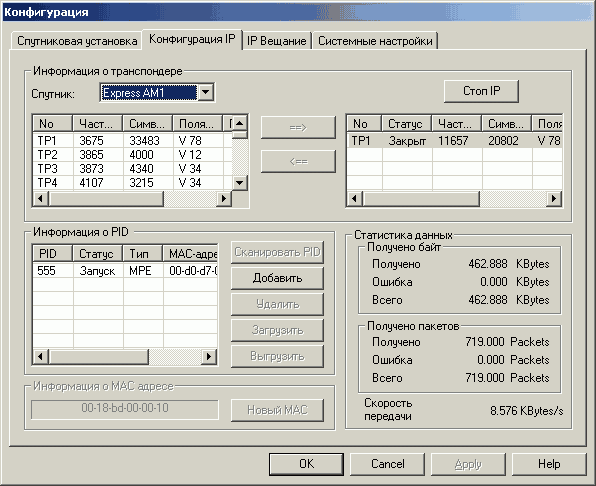

Раздел Конфигурация IP посвящён настройке тюнера при использовании его в качестве модема. Ещё одна оригинальная особенность — как правило, для этой цели используется отдельная программа, а не соответствующий режим основной. Достоинствами такого подхода можно назвать отсутствие конфликтов между разными модулями и быстрое переключение между режимами. Отмеченное в обзоре Nextorm NCS120 в качестве недостатка отсутствие возможности запуска программы в режиме приёма данных ушло в прошлое. Ключ «- h» позволяет не только запустить программу именно в таком виде, но и свернуть её в системный трей (кстати, именно в таком виде программа прописывается в автозагрузке после установки).

Список транспондеров является общим, так что, в случае отсутствия необходимого его следует добавить в предыдущем разделе. Программа позволяет при необходимости изменять MAC-адрес (наличие аппаратного адреса избавляет от необходимости придумывать его самостоятельно). Здесь же доступна статистика, показывающая скорость передачи, количество принятого трафика и возможных ошибок.

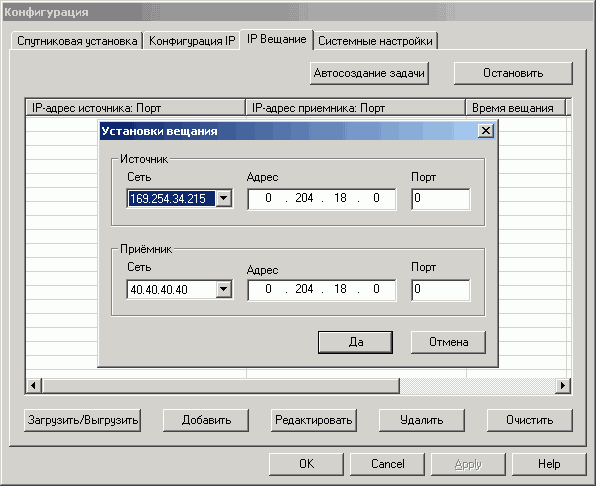

Поддерживается вещание в сеть, для настройки которого предназначен раздел IP Вещание.

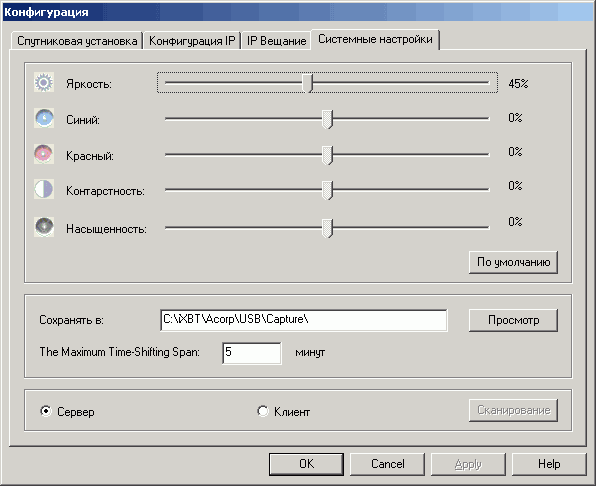

Последний раздел Системные настройки посвящён видеопараметрам. Несмотря на наличие контраста и насыщенности, изменять позволено только яркость. Кроме того, в этом разделе можно выбрать папку для записи, время буфера в режиме отложенного просмотра (запускается кнопкой Пауза на панели) и выбор режимов клиент/сервер.

Скорость поиска каналов по сравнению с другими штатными программами можно считать высокой. Полученные списки находятся в Program Files\Acorp\Channellist.

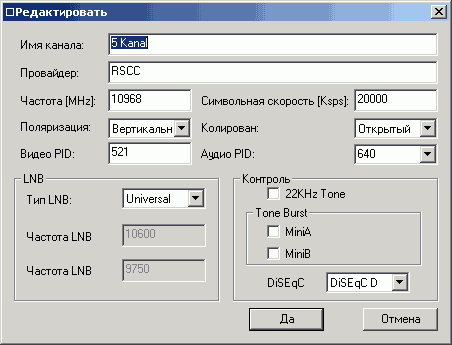

Поддерживается список пользовательских каналов, добавления произвольного канала и редактирование параметров вплоть до настроек DiSEqC.

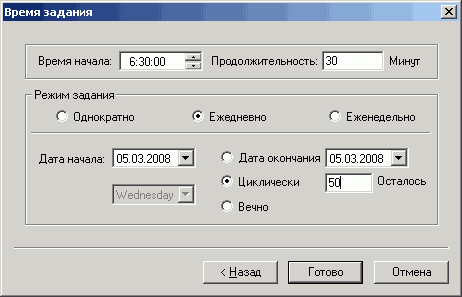

Дополнительных возможностей немного, кроме вещания в сеть присутствует галерея захваченных кадров и планировщик без поддержки отключения компьютера/перехода в энергосберегающий режим.

Встроенного фильтра для декодирования h.264/AVC программа не содержит, используется сторонний кодек, имеющий максимальный приоритет в системе (для изменения этого параметра можно использовать, например, RadLight Filter Manager).

В случае вещания в h.264/AVC записывается транспортный поток.

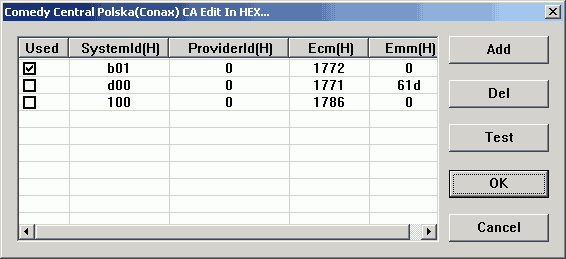

Осталось упомянуть о самой, пожалуй, интересной возможности штатного ПО. На сайте технической поддержки можно скачать утилиту MDPilot, позволяющую подключать сторонние модули. Работу с программными модулями (поддерживается такие модули, как vPlug и т. д.) и внешними устройствами с Common Interface, подключаемыми к COM и USB портам, облегчает появляющийся после этого в настройках закодированных каналов пункт CA Info.


Качество

Индикатор приёма отображает уровень сигнала и качество. Тюнер продемонстрировал очень хорошее качество приёма. Отметим, что проблемы с качеством изображения могут быть заметны при качестве сигнала меньше 50%. Общее качество изображения при любом из вариантов цифрового вещания (DVB-C, DVB-S, DVB-T) определяется битрейтом и разрешением в исходном сигнале. Большинство каналов вещается с битрейтом 2000-4000 Кбит/с. Проиллюстрируем это более наглядно.

Позволим себе небольшое отступление от сложившихся традиций, намекающих на обязательные кадры, дающие представление о различном качестве формата MPEG2. Желающие могут найти их в том же обзоре Nextorm NCS120, принципиальных отличий у Acorp DS120 не будет. Поговорить же хочется вот о чём. В настоящее время осуществляется экспериментальное вещание федерального пакета каналов на транспондерах 10968V20000, 10994V20000 и 10995V20000 (FEC 5/6) спутника Express A1R (40.0°) в h.264/AVC. Возможно, именно такое качество ожидает российских телезрителей после перехода на цифровой формат, поэтому одним фрагментом ограничиваться не будем.

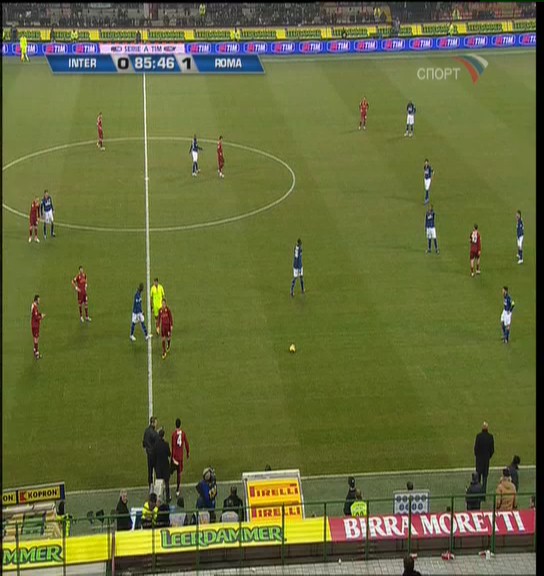

Разрешение 544×576

Скачать фрагмент транспортного потока (5,3 МБ).

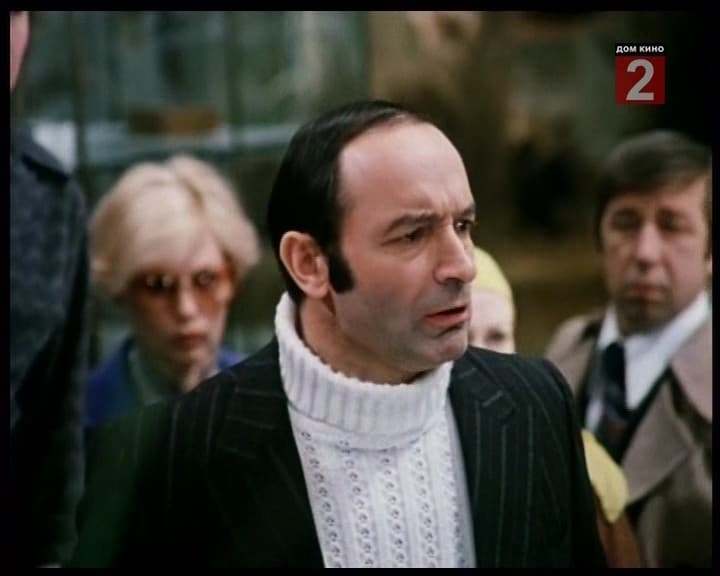

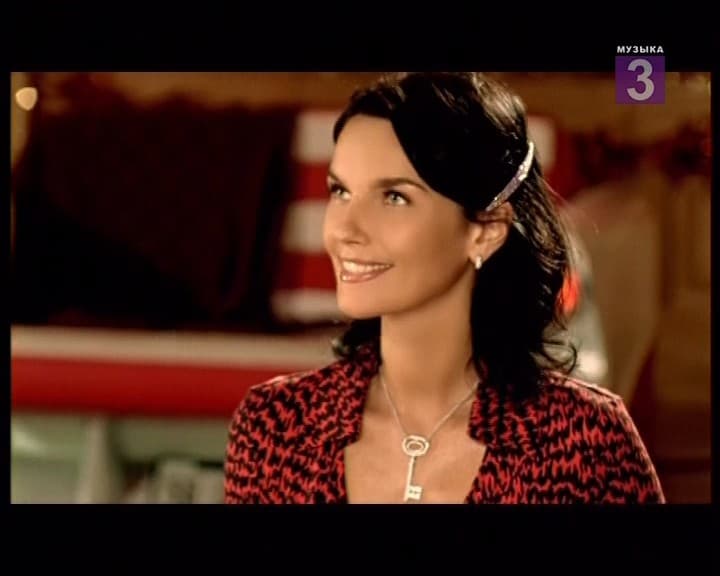

Разрешение 720×576

Скачать фрагмент транспортного потока (5,2 МБ).

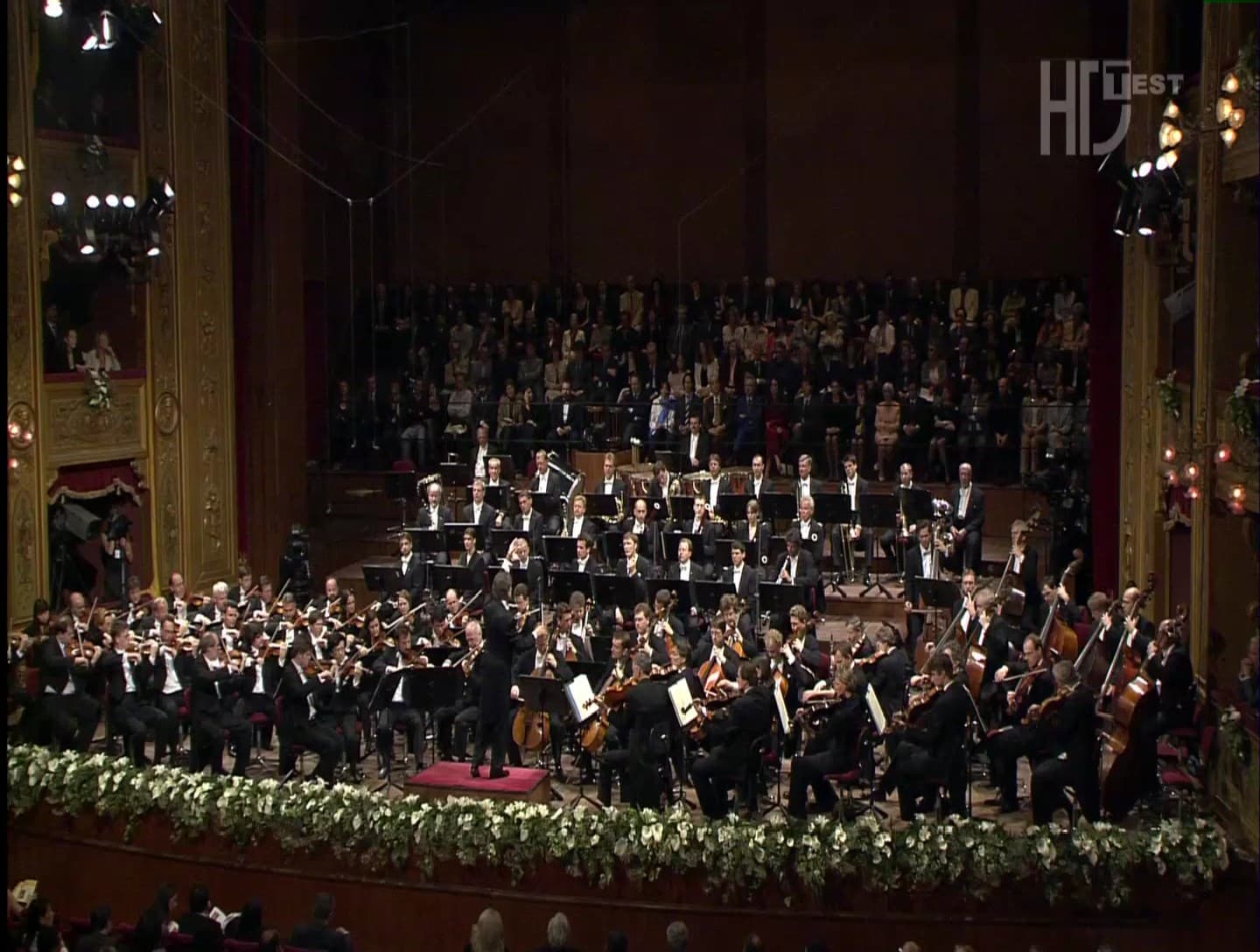

Для сравнения приведём также пример HDTV-вещания.

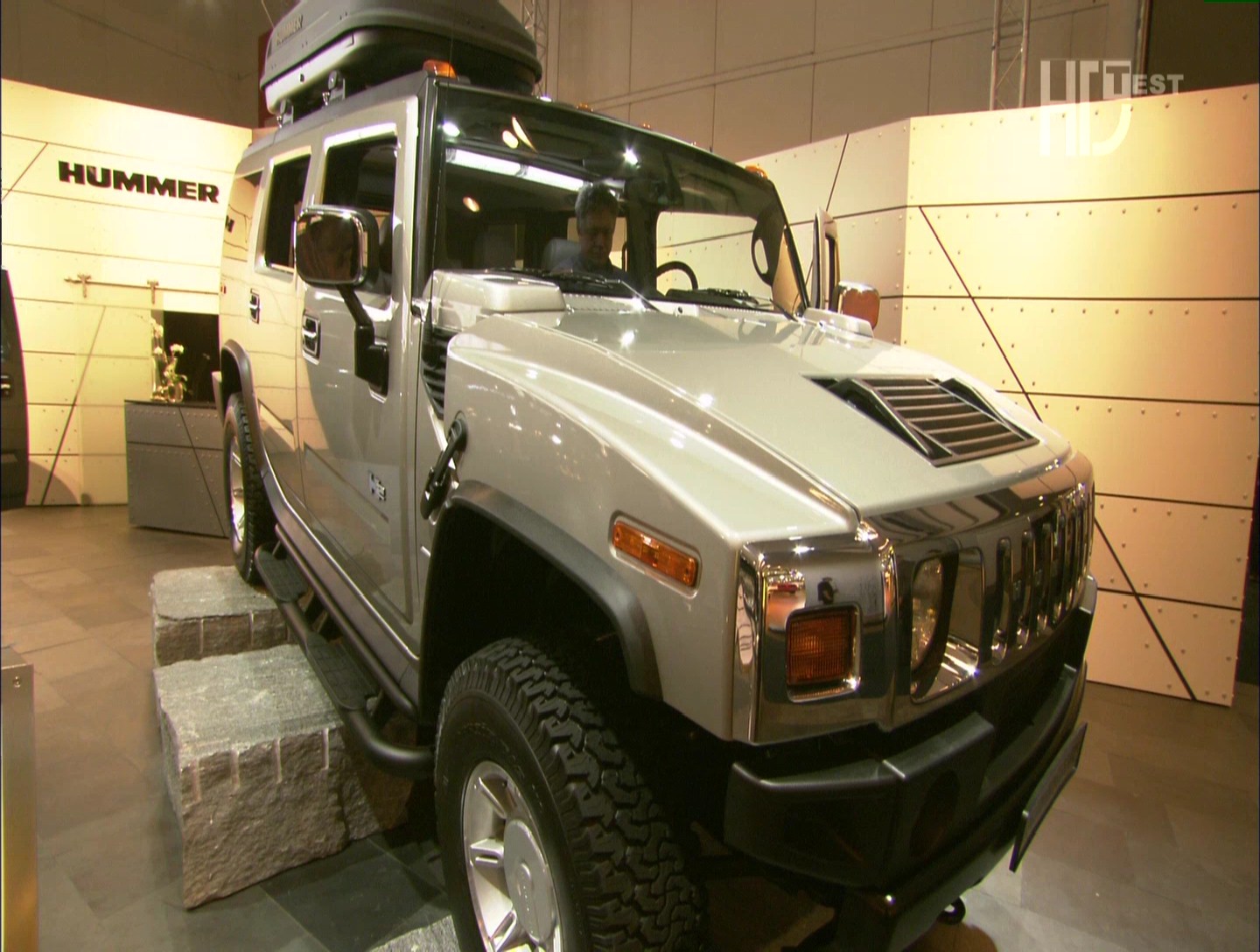

Разрешение 1280×1088 (HDTV)

Скачать фрагмент транспортного потока (5,1 МБ).

Напомним, что просмотр HD-контента требует значительных процессорных затрат, заметно снижающихся при использовании многоядерных ЦП.

Претензий к работе с DiSEqC-переключателем во время тестирования не возникло.

Работа в режиме модема не вызвала нареканий, притом, что после перехода PlanetSky на узкий луч (Express AM1 narrow) некоторые устройства в таких условиях работают нестабильно.

Осталась пара мелких придирок — к локализации (пункт Стоп контекстного меню имеет проблемы с кодировкой) и к интерфейсу (минимальный размер видеоокна, по-прежнему, великоват).

Пульт ДУ

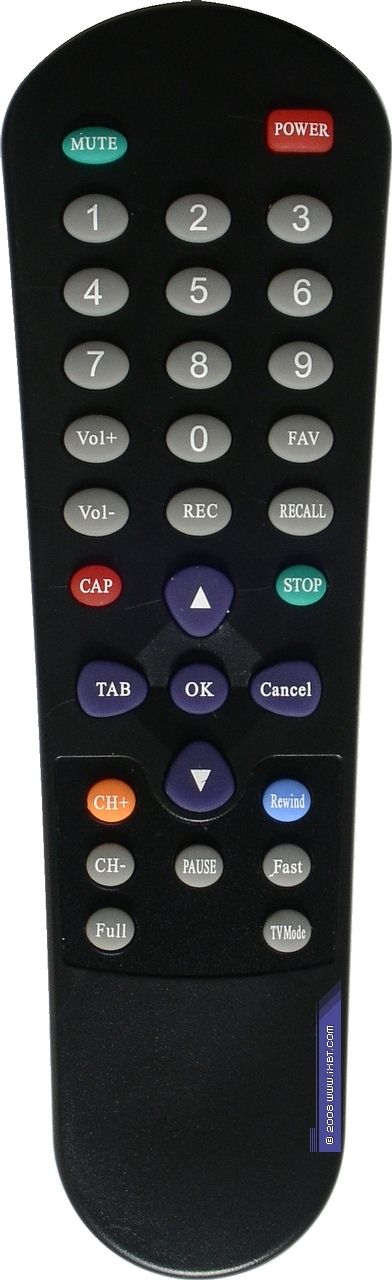

31-кнопочный пульт ДУ заметных отличительных особенностей не имеет. Эргономика находится на хорошем уровне, разве что, некоторые кнопки мелковаты. Нажатие в меру информативно. Питание от двух прилагаемых батареек типоразмера ААА. Напомним об эмуляции клавиатуры, это может облегчить настройку пульта для работы с альтернативными программами.

Выводы

Плюсы

  • Хорошее качество приёма
  • Возможность работы в качестве спутникового модема
  • Режим отложенного просмотра TimeShift
  • Планировщик записи
  • Поддержка сторонних модулей (плагинов)
  • Поддержка EPG
  • Поддержка субтитров
  • Поддержка h.264/AVC в штатном ПО (требуется сторонний кодек)
  • Поддержка списка избранных каналов
  • Запись транспортного потока
  • Хорошая совместимость с альтернативными программами
  • Поддержка Windows 2000/XP/2003 Server/Vista (32- и 64-разрядной)

Минусы

  • Один пользовательский список каналов
  • Отсутствие в планировщике возможности отключения компьютера/перехода в энергосберегающий режим после выполнения задания

Технические характеристики, возможности штатного ПО и отсутствие существенных недостатков категорически не стыкуются с демократичной стоимостью Acorp DS120. Таким образом, эта модель по праву может считаться одним из приоритетных кандидатов на покупку среди спутниковых тюнеров с интерфейсом USB 2.0.

Нельзя умолчать и ещё об одном событии. С 1 января 2008 года компания DDiX открыла собственное производство мультимедийных устройств. Хочется надеяться, что в ближайшее время мы увидим на рынке не менее интересное развитие заложенных идей, но уже с новым названием на коробках.

Средняя текущая цена (количество предложений) Acorp DS120 в московской рознице: Н/Д(0)



Выражаем благодарность компании «Merlion»
за предоставленный на тестирование тюнер
и лично Дмитрию Мищенко aka Doctor-X
за конструктивное общение в процессе тестирования
