XFX nForce 790i Ultra 3-Way SLI и Zotac nForce 790i-Supreme — системные платы на базе чипсета NVIDIA nForce 790i Ultra SLI


Компания XFX предоставила нам на тесты свою плату на базе NVIDIA nForce 790i Ultra SLI еще до официального анонса этого чипсета. Ничего странного в таком положении дел, конечно, нет, поскольку XFX не является производителем в привычном смысле этого слова, а просто продает референсные материнские платы, разработанные инженерами NVIDIA и произведенные по заказу этой компании, ограничиваясь наклейкой собственных логотипов и оформлением коробки. Ближе к моменту опубликования статьи в наше распоряжение попала и плата Zotac nForce 790i-Supreme, основанная на том же чипсете и также представляющая собой заботливо упакованный референсный образец. Мы посчитали, что логично будет объединить описания этих двух моделей в одной статье и сюда же отсылать желающих купить аналогичные продукты от прочих компаний (которых язык не поворачивается назвать производителями), вроде EVGA. По сути, различия между XFX nForce 790i Ultra 3-Way SLI и Zotac nForce 790i-Supreme есть только в комплектации, так что этот раздел мы опишем по отдельности для каждой из плат, а иллюстрировать обзор будем фотографиями платы XFX.

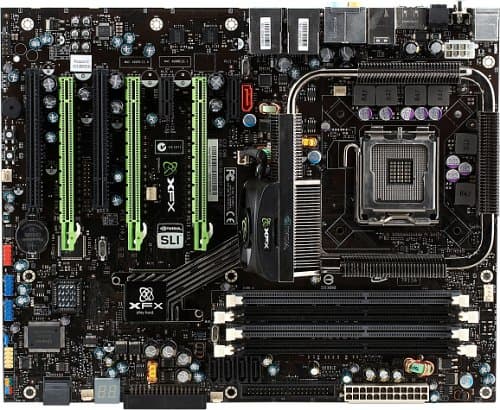

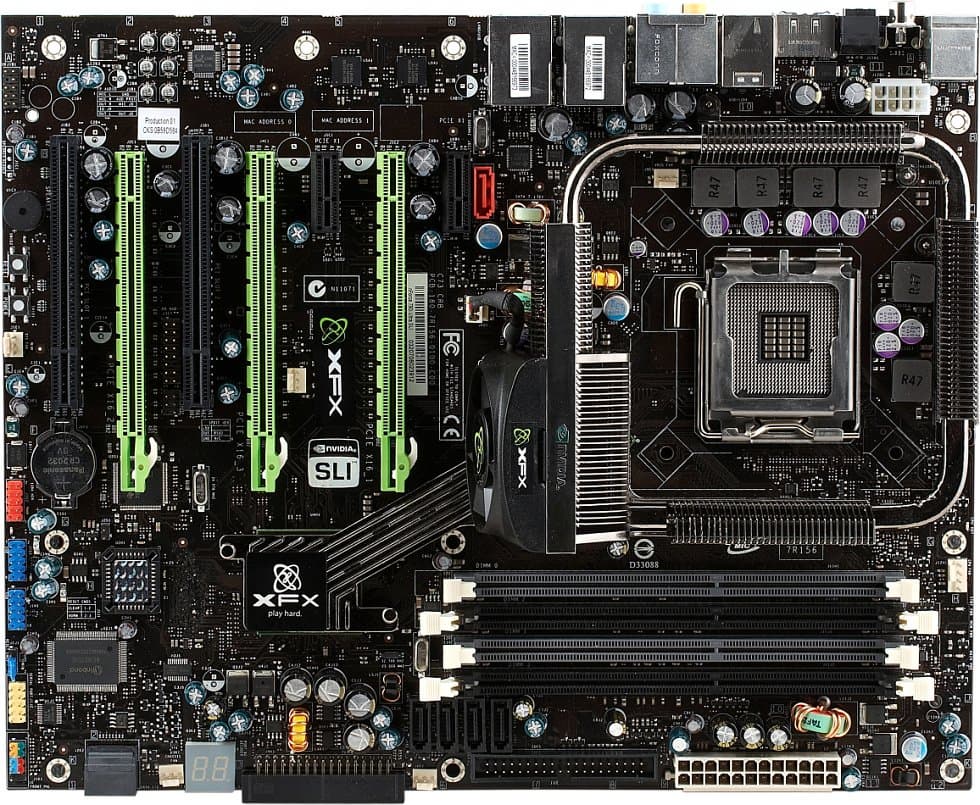

Плата имеет характерную для референсных моделей NVIDIA черно-зеленую раскраску и снабжена привычным набором особенностей топовых плат этой компании. Разводка не содержит крупных недостатков, которые мешали бы сборке системы, но и идеальной ее не назовешь: к минусам можно отнести расположение чипсетных разъемов SATA (кроме двух, напротив, удачно размещенных единым блоком, «уложенным набок»), разъема питания процессора, да и разъемы вдоль левого края платы далеко не всегда удобны для подключения коннекторов. Однако наибольшие сожаления вызывает набор слотов расширения: если количество PCIEx16 вполне объяснимо (с учетом позиционирования платы), то всего 2 PCI, причем при использовании SLI один будет недоступен — откровенно маловато. Ну и, конечно, отдельного разговора заслуживает система охлаждения чипсета.

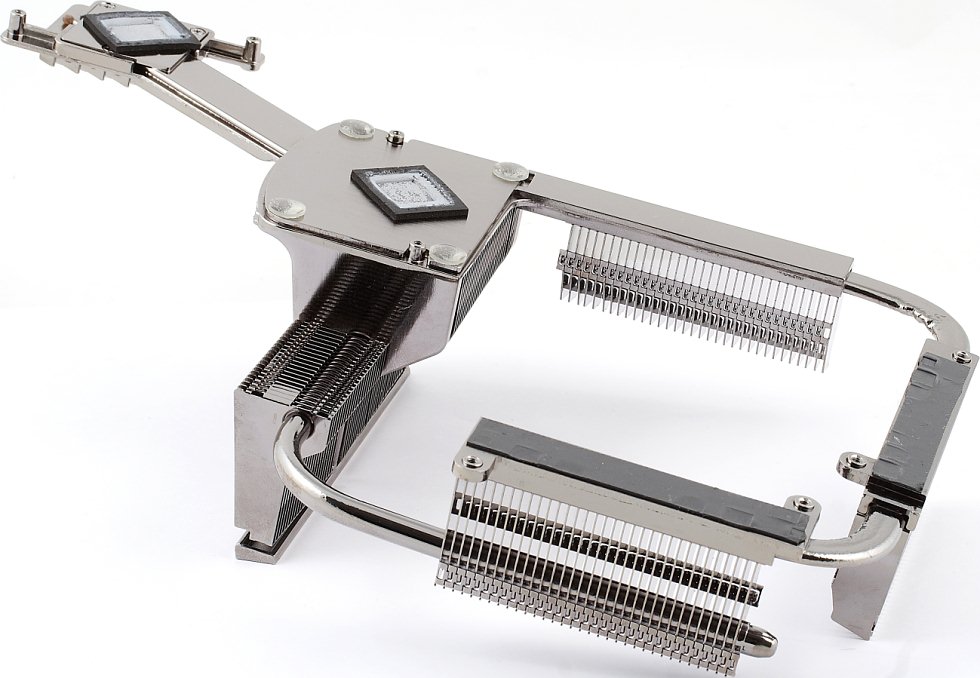

Чипсет очень горячий, так что на охлаждение брошены большие силы: помимо радиаторов на обоих мостах (правда, на южном радиатор крошечный) на плате установлены еще три, и все соединены между собой тепловыми трубками. Более того, хотя вентилятор на радиаторе северного моста не является, по мнению NVIDIA, обязательным, он идет в комплекте с платой и может быть легко установлен, что мы и рекомендуем сделать. Кстати, вентилятор (его можно прикрепить к радиатору только одной стороной) продуманно вытягивает воздух сквозь ребра радиатора, а не нагнетает его, удачно усиливая таким образом поток от процессорного кулера. Конечно, конструкция из нескольких радиаторов ограничивает набор подходящих процессорных кулеров, так как не все из них физически могут быть установлены в свободное пространство, но для большинства места будет достаточно. Кроме того (мы впервые наблюдаем подобный подход), чипсетная система охлаждения крепится к плате не при помощи пластиковых винтов-защелок, а полноценными винтами с обратной стороны. Таким образом, если у вас возникнет желание сменить или добавить термопасту под радиаторы (а возможно, и демонтировать комплектную систему целиком, заменив ее каким-то альтернативным решением), вам не придется сражаться с пластиковыми креплениями, которые, в большинстве случаев, выдерживают одну-две процедуры монтажа/демонтажа. Заодно появляется возможность увеличить прижимающее усилие радиатора к поверхности микросхем, хотя тут, конечно, главное не переборщить.

В 6-канальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал, 7 конденсаторов по 1000 мкФ от United Chemi-Con, 8 полимерных по 820 мкФ от Sanyo (из серии SEPC) и несколько менее емких. В подсистеме питания памяти применено несколько индуктивных элементов и конденсаторы в основном от Samxon. Нельзя сказать, что выбор конденсаторов для критических цепей питания проведен небрежно (и тем более — что на плату устанавливаются конденсаторы сомнительного происхождения), но по нынешним временам топовые решения привыкли хвастаться набором качественных полимерных конденсаторов японского производства по всей плате, и здесь референсная модель NVIDIA упускает возможность присоединиться к громким заявлениям. Размер платы — 305×245 мм (полноразмерный ATX), крепление осуществляется при помощи 10 стандартных винтов, все углы жестко зафиксированы.

По вполне очевидным причинам в арсенале XFX не ожидается появления новых плат на базе nForce 790i Ultra SLI (хотя, скажем, EVGA практикует выпуск одинаковых моделей, отличающихся комплектом поставки и условиями гарантии). В то же время, сохраняется некоторая возможность увидеть точно такую же плату на базе nForce 790i SLI, если компания посчитает это экономически эффективным.

Системный мониторинг (Winbond W83627DHG, по данным BIOS Setup)

  • Напряжение процессора, памяти, северного моста чипсета, батарейки, +3,3 и +12 В;
  • Сила тока по линии 12 В;
  • Частота вращения 5 вентиляторов, для двух из которых реализована функция автоматического управления частотой вращения, а для остальных ее можно задать вручную;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате);
  • Технология автоматической регулировки вращения процессорного и одного системного вентилятора в зависимости от температуры: можно задать желаемую температуру процессора (51—100/80 °C) при которой соответствующий вентилятор раскручивается до максимальной скорости, а также температуру (0—50 °C), ниже которой вентилятор будет работать при заданном числе оборотов (0—100%). В промежутке между заданными значениями температур вентиляторы увеличивают свою скорость пропорционально нагреву процессора.

Кроме того, плата позволяет напрямую (в отличие от довольно распространенного автоматического варианта) регулировать скорость вращения еще трех системных вентиляторов: можно задать желаемую скорость с шагом 10%.

При помощи фирменных утилит (NVIDIA System Performance и NVIDIA System Monitor) для Windows, общих для всех плат на чипсетах NVIDIA, можно наблюдать большинство системных параметров, таких как частоты различных шин, тайминги памяти, напряжения, температуры, частоты вращения вентиляторов и пр. Более того, многие из параметров, отвечающих за производительность системы, можно изменять в реальном времени, в том числе выполняя разгон системы. Мы не видим смысла подробно перечислять здесь весь список отслеживаемых/изменяемых параметров, поскольку он огромен, и к тому же при запуске на новом чипсете, для которого данные программы еще не адаптированы, нередко можно наблюдать полную ерунду вместо ожидаемых значений или вовсе невозможность отобразить информацию какого-то раздела.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддержка всех процессоров семейств Core 2, Pentium и Celeron с частотой FSB до 1600 МГц, включая модели на ядре Wolfdale/Yorkfield;
  • 4 разъема под DDR3 SDRAM DIMM (до 8 ГБ DDR3-800/1066/1333; поддерживается двухканальный режим работы при заполнении слотов обоих каналов), при использовании памяти с EPP 2.0 можно задать более высокую рабочую частоту, но для памяти быстрее DDR3-1800 официально подходят только два разъема черного цвета;
  • 3 слота PCIEx16 для видеокарт: все они всегда работают со скоростью x16, причем два соответствуют второй версии стандарта PCI Express 2.0 (с пропорционально повышенной скоростью), возможна организация SLI на двух или трех картах;
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, с возможностью подключить обычный 20-контактный коннектор ATX 2.03), 8-контактный EPS12V для питания процессора (с возможностью подключить обычный 4-контактный коннектор ATX12V даже без переходника);
  • Разъем FDD, уложенный «набок» для удобства подключения шлейфа при установленных длинных картах расширения;
  • «Чипсетный» разъем IDE (Parallel ATA) на 2 устройства ATA133;
  • 7 разъемов SATA-II (Serial ATA II) на 7 устройств SATA300, из них 1 функционирует за счет дополнительного контроллера JMicron и 6 «чипсетных», подключаемые к последним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5 (пара разъемов уложена «набок» для удобства подключения кабелей при установленных длинных картах расширения);
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения планки на 1 дополнительный порт FireWire;
  • Разъем для подключения COM-порта на планке;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
  • Еще один звуковой разъем с непонятной функциональностью;
  • 6(!) разъемов для подключения вентиляторов (5 из которых с возможностью контроля количества оборотов), 4-контактный процессорный и один 3-контактный имеют функцию автоматической регулировки частоты вращения, еще для трех частоту вращения можно задать вручную.

Задняя панель платы (слева направо, по блокам)

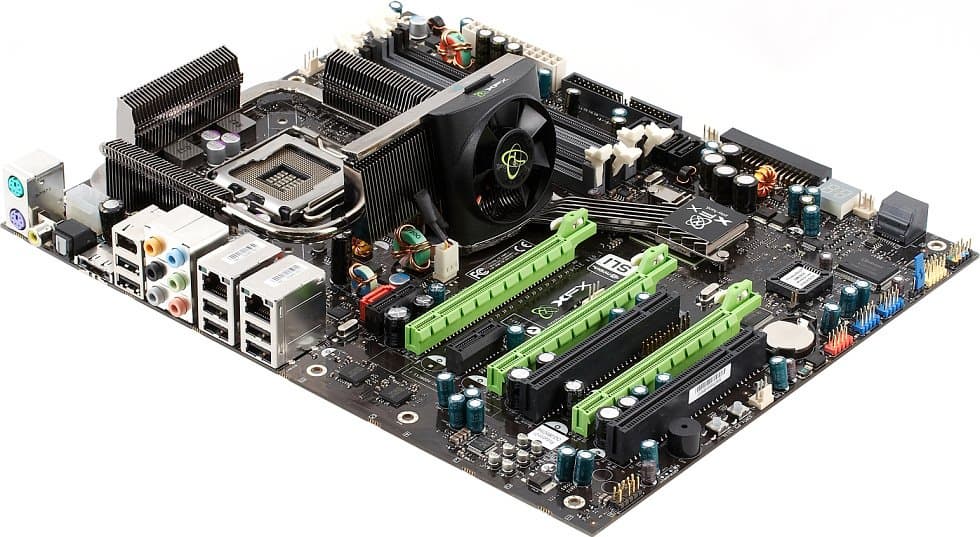

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 коаксиальный и 1 оптический (Toslink) S/PDIF-Out;
  • 1 порт eSATA;
  • 2 порта USB и 1 FireWire (6-контактный);
  • 6 аналоговых аудиоразъемов: Line-In, Front, Mic-In, Rear, Center/Sub, Side;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet).

Комплект поставки (плата XFX)

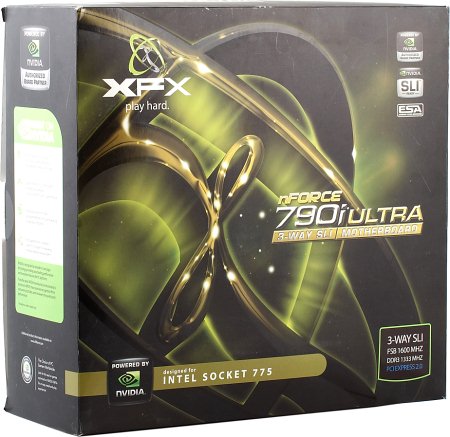

  • Упаковка: большая картонная коробка, характерная для топовых плат NVIDIA и с характерным дизайном;
  • Документация: руководство пользователя и краткая инструкция по сборке системы на английском языке;
  • Кабели: 6 SATA (с переходниками питания на 6 устройств), 1 шлейф ATA66 и 1 для подключения дисковода — оба шлейфа фирменные, «узкие», уложенные в изоляцию черного цвета, с держателями у разъемов для удобства отключения;
  • Планка на заднюю панель компьютера с разъемом FireWire;
  • Планка на заднюю панель компьютера с 4 разъемами USB;

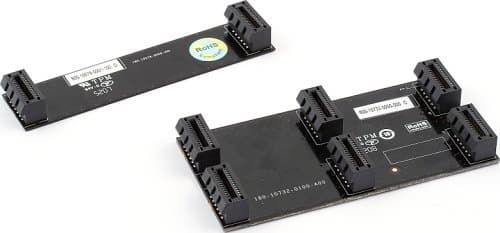

  • 2 жестких планки-«мостика» для соединения видеокарт в режимах [2-Way] SLI и 3-Way SLI (для двух и трех видеокарт);

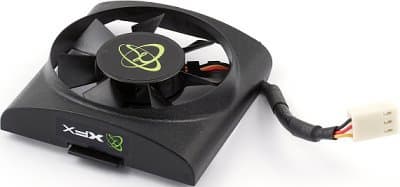

  • Вентилятор для установки на радиатор северного моста чипсета;
  • Табличка на дверь «Не беспокоить!» для завзятых игроков;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с необходимыми драйверами (для 32- и 64-битных версий Windows XP и Vista) и фирменным комплектом утилит System Performance, System Update и System Monitor (для мониторинга, управления частотой вращения кулеров, разгона и пр.), причем System Monitor умеет работать в 3D-режиме, выводя данные мониторинга и пр. на экран в режиме OpenGL.

Комплект поставки (плата Zotac)

  • Упаковка: картонная коробка стандартного размера с ручкой для переноски;
  • Документация: руководство пользователя и краткая инструкция по сборке системы на английском языке;
  • Кабели: 4 SATA (с переходниками питания на 4 устройства), 1 шлейф ATA66 и 1 для подключения дисковода;
  • Планка на заднюю панель компьютера с разъемом FireWire;
  • 2 планки на заднюю панель компьютера с 2 разъемами USB на каждой;
  • 2 жестких планки-«мостика» для соединения видеокарт в режимах [2-Way] SLI и 3-Way SLI (для двух и трех видеокарт);
  • Вентилятор для установки на радиатор северного моста чипсета;

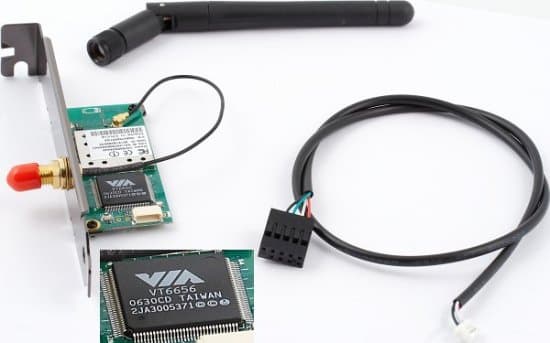

  • Набор Wi-Fi-g (802.11b/g): планка на заднюю панель компьютера с контроллером VIA VT6656, кабель до разъема USB и внешняя антенна;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с необходимыми драйверами (для 32- и 64-битных версий Windows XP и Vista) и фирменным комплектом утилит System Performance, System Update и System Monitor (для мониторинга, управления частотой вращения кулеров, разгона и пр.), причем System Monitor умеет работать в 3D-режиме, выводя данные мониторинга и пр. на экран в режиме OpenGL.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888S (версия среднего уровня по качеству аналогового вывода звука, с двумя независимыми выходами S/PDIF), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, оптическим и коаксиальным разъемами S/PDIF-Out (и возможность подключить еще один вывод S/PDIF на планке);
  • 2 сетевых, на базе чипсета и PHY-контроллеров Broadcom, с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet) и ряда фирменных технологий NVIDIA, включая аппаратный брандмауэр (подробнее см. в описании чипсета);
  • SATA-II, на базе микросхемы JMicron JMB362, с поддержкой 2 устройств SATA300, включая одно устройство eSATA (интерфейс PCIEx1);
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 устройств (интерфейс PCI).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ +0,02, −0,04Отлично
Уровень шума, дБ (А) −87,9Хорошо
Динамический диапазон, дБ (А) 88,0Хорошо
Гармонические искажения, % 0,0054Очень хорошо
Гармонические искажения + шум, дБ (A) −79,4Средне
Интермодуляционные искажения + шум, % 0,012Очень хорошо
Взаимопроникновение каналов, дБ −85,2Отлично
Интермодуляции на 10 кГц, % 0,012Очень хорошо

Общая оценка: Очень хорошо (подробнее). Качество аналогового вывода звука, как можно убедиться по результатам нашего тестирования, находится на стандартном для HDA-кодеков хорошем уровне. Из интересных возможностей кодека, реализуемых на программном уровне, отметим технологию DTS Connect, позволяющую несколькими способами подключить компьютер к многоканальной аудиосистеме и получить объемный звук, а также Dolby Digital Live — кодирование аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF.

Поскольку NVIDIA до сих пор не отказалась от интерфейса PATA в своих чипсетах, никаких проблем с подключением к плате старых винчестеров и, особенно, CD/DVD-приводов не возникает. Тут производителя чипсетов можно только похвалить.

Настройки

С помощью перемычек и кнопокПеремычка для очистки содержимого CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+индивидуальное отключения ядер процессора, Hyper-Threading, Execute Disable Bit, Virtualization Technology, C1E Enhanced Halt State, Thermal Control (TM1/TM2/TM1&TM2/Disable), SpeedStep
Настройки таймингов памяти+By SPD, CAS Latency, RAS# to CAS# Delay, RAS# Precharge, RAS# Activate to Precharge, Command Clock (1T/2T), TRRD, TRC, TWR, TWTR, TFAW, TREF
Выбор частоты работы памяти+Linked (пропорционально частоте FSB): Auto, Sync (1:1), 3:2, 5:4 или Unlinked: 400—2500 МГц с шагом 1 МГц (в реальности шаг заметно крупнее и может достигать 70 МГц)
Возможность задания частоты для периферийных шин+PCI-E (отдельно для первого/второго слота и для третьего слота): 100—200 МГц с шагом 1 МГц;
HT (между мостами чипсета, опорная частота): 200—500 МГц с шагом 1 МГц;
HT (между мостами чипсета, множитель): x1—x5 отдельно в каждом направлении
Ручное распределение прерываний по слотам-
Изменение частоты FSB+400—2800 МГц с шагом 1 МГц (в реальности шаг крупнее и может достигать 10 МГц)
Изменение коэффициента умножения процессора+включая возможность использования половинных множителей
Изменение напряжения ядра процессора+Auto, 0,51250—2,00000 В с шагом 0,00625 и 0,0125 В
Изменение напряжения памяти+Auto, 1,500—2,275 В с шагом 0,025 В
Изменение напряжения чипсета+для северного моста: Auto, 1,30—1,55 В с шагом 0,05 В;
для южного моста: Auto, 1,50—1,75 В с шагом 0,05 В
Изменение напряжения FSB+Auto, 1,20—1,55 В с шагом 0,05 В

Использовалась версия BIOS P03 от 15.03.08, как последняя доступная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Комбинация специфических «разгонных» настроек BIOS (частоты и напряжения) может быть сохранена в трех вариантах, которые потом можно быстро восстановить из меню BIOS Setup. Плата позволяет «на ходу» выбрать загрузочное устройство по нажатию определенной кнопки во время прохождения процедуры POST (без необходимости входить в BIOS Setup и менять там этот параметр).

Дополнительно доступно изменение еще четырех опорных напряжений CPU GTL Reference Voltage Lane 0—3 в интервале от −155 до +155 мВ.

Пока мы не имели возможности проверить в деле работу модулей памяти с профилями EPP 2.0, которые впервые поддерживаются именно на чипсете NVIDIA nForce 790i. Теоретически это должна быть хорошо уже знакомая нам по платам с поддержкой EPP и XMP картина: в специальном меню BIOS Setup можно будет выбрать один из профилей производительности и, при необходимости, еще «подстроить» его параметры.

Производительность

Вопрос производительности чипсета, который представляет рассмотренная референсная плата NVIDIA (понятно, что серьезно говорить о различии по этому показателю между моделями XFX и Zotac просто смешно), подробно разбирается нами в обзоре NVIDIA nForce 790i SLI, к которому мы вас и отсылаем.

Итог

При оценке топовых референсных плат NVIDIA (кто бы ни выступал в роли «производителя» конкретной модели) всегда приходится делать выводы с оглядкой на стоимость решения. К сожалению, эта компания, справедливо полагая, что у ее решений есть некоторые уникальные особенности, назначает отпускную цену (а де-факто розничная стоимость таких плат определяется именно отпускной ценой NVIDIA, а вовсе не маркетинговым отделом XFX, Zotac или EVGA) в соответствии с некими собственными принципами, игнорируя решения конкурентов. Если принимать во внимание только функциональность платы, без учета ее предположительно отличных разгонных возможностей, то следует признать, что это всего лишь модель крепкого топового уровня, не более. Ряд решений (POST-контроллер с выдачей информации на табло, система охлаждения чипсета) позволяют выделить референсную плату на nForce 790i Ultra SLI из общего ряда, но по-настоящему уникальной делает ее лишь поддержка SLI (включая 3-Way SLI) в сочетании с поддержкой процессоров Penryn. Если же создание SLI вас не привлекает, то на рынке можно без проблем найти модель, например на Intel X48, с аналогичными или даже более впечатляющими характеристиками, но дешевле на 100 долларов.

Частично компенсировать высокую стоимость мог бы впечатляющий комплект поставки, но в данном случае ничего сногсшибательного коробка не содержит (отметим только нетипичный контроллер Wi-Fi-g у платы Zotac), хотя комплект в целом подобран старательно и все необходимое в нем есть. Таким образом, куда больший интерес могли бы представлять модели на nForce 790i SLI, которые как раз должны быть в розницу дешевле на эти самые 100 долларов, но вот о поставках таких моделей мы пока ничего не слышали, что и неудивительно — ведь желание выпустить в продажу некоторую модель определяется вовсе не ее розничной ценой, а величиной потенциальной прибыли, об ограничителе которой см. предыдущий абзац.

Средняя текущая цена (количество предложений) модели XFX nForce 790i Ultra 3-Way SLI в московской рознице: Н/Д(0)
Средняя текущая цена (количество предложений) модели Zotac nForce 790i-Supreme в московской рознице: Н/Д(0)

Модель XFX nForce 790i Ultra 3-Way SLI на сайте производителя
Модель Zotac nForce 790i-Supreme на сайте производителя (русское зеркало)

Платы предоставлены на тестирование производителем
