VIA P4PA-UL — системная плата на базе чипсета VIA P4X266A

Чипсет VIA P4X266A

Плата интересна высокой степенью интеграции функциональных компонентов и поддержкой FSB 533 МГц и памяти DDR333 - это первая из плат на чипсетах от VIA с официальной поддержкой этих инноваций. У нас в лаборатории на тестировании побывал предсерийный образец.

Комплект поставки включает:

Упаковку: коробка с изображением орла, сидящего на вершине горы - от комментариев воздержимся;
Документацию: только в электронном виде (в формате PDF);
Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
Планку на заднюю панель компьютера с 2 портами USB;
Компакт-диск с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- утилиту для работы со считывателем смарт-карт.

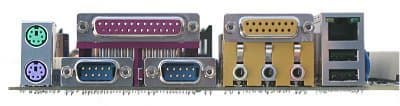

Надо отметить, что в комплекте с серийными платами будет также идти руководство пользователя (на английском языке), краткая инструкция по установке и настройке платы (на нескольких языках, включая русский), а также заглушка на заднюю панель компьютера (ее появление связано с нестандартным расположением разъемов платы).

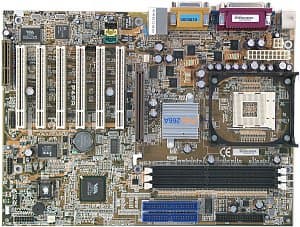

В разводке платы есть несколько стандартных изъянов: разъемы аудиовходов расположены перед слотами PCI, разъемы питания находятся между краем платы с разъемами на заднюю панель компьютера и процессорным сокетом, а при вставленной видеокарте неудобно работать с модулями памяти. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 1500 мкФ и несколько менее емких (довольно низкий показатель, не сказавшийся, впрочем, на стабильности при проведении тестов).

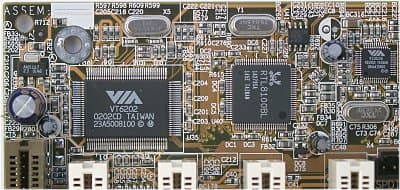

На плату интегрированы следующие контроллеры: звуковой, выполненный на базе возможностей чипсета и AC'97 кодека VIA VT1612A с разъемом SPDIF; сетевой, выполненный на базе микросхемы Realtek RTL8100BL; контроллер USB 2.0 на базе микросхемы VIA VT6202. Установленный на плате I/O-контроллер ITE IT8705F позволяет работать с подключенным к имеющемуся разъему считывателем смарт-карт.

Не распаяны, но разведены на плате: переключатель для выбора аудиоконтроллера - интегрированного на плату или реализованного на плате расширения CNR, и переключатель для защиты BIOS от записи.

На плате используются возможности системного мониторинга микросхемы IT8705F от ITE. Контролируются напряжения процессора, +3,3, +5 и +12 В, частота вращения 3 вентиляторов, температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеется 3 разъема для регулируемого подключения вентиляторов.

Краткие характеристики платы: разъемы памяти - 3 DDR SDRAM; слоты расширения - AGP/ 6 PCI/ CNR; порты ввода/вывода - 2 COM/ LPT/ 2 PS/2/ 4 USB 2.0; размеры - 305х225 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателей Перемычка для очистки CMOS

Из BIOS, основанного на версии 6.00PG от Award Настройки таймингов памяти + CAS Latency, Bank Interleave, Precharge to active, Active to precharge, Active to CMD, DRAM Burst Length, DRAM Command Rate

Выбор частоты работы памяти + by SPD/100/133 МГц

Настройка работы шины AGP +

Настройка работы шины PCI -

Возможность изменения делителя частоты для шин AGP и PCI -

Ручное распределение прерываний по слотам -

Изменение частоты FSB + 100-165 МГц с шагом 1 МГц

Изменение коэффициента умножения процессора + x8-x50

Изменение напряжения ядра процессора + 1,1-1,85 В с шагом 0,025 В

Изменение напряжения памяти + 2,5, 2,6, 2,7 и 2,8 В

Изменение напряжения чипсета -

Изменение напряжения шины AGP -

Использовалась версия BIOS 2.21, как последняя из доступных на время проведения тестирования.

Плата, как уже было сказано выше, насыщена функциональными компонентами и предоставляет возможность создать мощный компьютер на базе всех моделей процессоров Intel Pentium 4.

Результаты тестов:

Дмитрий Майоров (destrax@ixbt.com)
Сергей Пикалов (peek@ixbt.com)
Опубликовано — 6 мая 2002 г.
