VIA C3M266-L — системная плата на базе чипсета VIA CLE266


Платы формата microATX, как правило, рассчитаны на офисное применение, имея минимум набортных контроллеров и интегрированное видео. Формально говоря, представляемая модель под это описание подходит, но все же используемое видеоядро привносит некоторую специфику.

Комплект поставки включает:

  • Упаковку: стандартная коробка довольно эффектного дизайна;
  • Документацию: руководство пользователя материнской платы на 10 языках, включая русский;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB и 2 портами FireWire;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • VIA FliteDeck (утилита для мониторинга системы, разгона платы и прошивки BIOS из Windows).

Разводка платы стандартна для продуктов форм-фактора microATX: сборка системы будет немного затруднена слишком близким расположением некоторых компонентов, но иного здесь ожидать и не приходится. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует.

В одноканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 1500 мкФ и 12 по 1000 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX.

Не распаяны, но разведены на плате: контроллер FireWire и его разъемы.

На плате используются возможности системного мониторинга микросхемы VIA VT1211. Контролируются:

  • напряжения процессора, +3,3, +5, +12 и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора).

На плате имеется 2 разъема для регулируемого подключения вентиляторов.

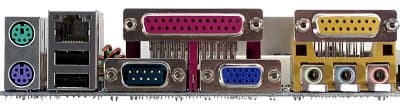

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — 3 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 2.0; размеры — 245x200 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения/выключения звукового контроллера
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Command Rate, Burst Length
Выбор частоты работы памяти+Auto, 66, 100 и 133 МГц
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+66—166 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x3—x16
Изменение напряжения ядра процессора-
Изменение напряжения памяти+2,5—2,8 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.03, как последняя из доступных на время проведения тестирования.

Плата ничем не удивляет после пристального рассмотрения, так что место ей в компьютерах нижнего ценового сегмента и, возможно, в домашних «телеприставках».

Результаты тестов:

  • VIA C3 1 GHz «Nehemiah» — новое платье короля, или возвращение «процессора без производительности»
