Обзор системной платы Intel SR440BX


Некоторое время тому назад мы обсудили системную плату PowerColor DREAMCODE с интегрированным видеоадаптером, выполненном на базе популярного чипа nVidia Riva TNT. Но эта плата — не единственная в своем роде. Также Riva TNT интегрирует на свои системные платы небезызвестная компания Intel. Хотя это и несколько странно, так как мировой лидер в производстве не только процессоров, но и материнских плат, имеет собственные разработки в области видео.

Однако, компания Intel кроме размера отличается и гибкостью и имеет полностью независимое, самоокупаемое подразделение, занимающееся платами. Видимо, на настоящий момент Riva TNT имеет несколько большую популярность, чем i740, у OEM-сборщиков, которые являются основными потребителями системных плат от Intel. Таким образом, видимо, и появился на свет этот удивительный гибрид SR440BX, носящий также красивое имя SunRiver — Slot 1 системная плата, построенная на чипсете i440BX с интегрированным видео на Riva TNT и звуковой микросхемой Creative ES1373.

Спецификация

  • Процессор
    • Процессорное гнездо Slot-1
    • Intel® Pentium® II / III и Intel Celeron с частотами от 233 до 550 МГц
    • Системная шина 66 и 100 МГц
    • Автоматическое определение напряжения ядра процессора от 1.3 до 3.5 В
    • Установка умножений от 3 до 5.5
  • Чипсет
    • Intel 82443BX/PIIX4E
    • Контроллер ввода-вывода SMSC FDC37B807
  • Системная память
    • Поддержка от 8 Мбайт до 512 Мбайт системной памяти
    • 2 168-контактных слота DIMM с напряжением 3.3 Вольта
    • Поддержка модулей SDRAM 8/16/32/64/128/256 Мбайт
    • Поддержка ECC (Error Code Correct)
  • Интегрированное видео
    • Чипсет — nVidia Riva TNT
    • Память — 16 Мбайт SDRAM
  • Слоты
    • 4 слота PCI с поддержкой BusMastering
    • 1 разделяемый слот ISA
  • Ввод-вывод
    • 2 Ultra DMA/33 IDE-порта с поддержкой BusMastering
    • 1 порт FDD, 2 последовательных порта COM, 1 параллельный LPT-порт,
    • PS/2-порты для клавиатуры и мыши
    • 2 интегрированных USB-порта
  • Интегрированный звук
    • Звуковой контроллер Sound Blaster AudioPCI 64V
    • AC'97-кодек Crystal CS4297
  • Форм-фактор
    • MicroATX , печатная плата размером 9.6х9.6 дюймов
  • BIOS
    • Intel/AMI BIOS
    • 4-мегабитная микросхема Flash-памяти
    • Поддержка APM, ACPI, PnP
  • Другое
    • Интегрированный PC-спикер
    • Поддержка Wake On LAN и Wake On Ring
    • Опциональный аппаратный мониторинг
    • 2 разъема для подключения вентиляторов

Плата поставляется в традиционной "высокой" интеловской коробке, в которой кроме нее самой можно найти набор из IDE и Floppy кабелей, руководство, компакт-диск с биосами и драйверами, заднюю стенку для ATX-корпуса и унифицированное устройство крепления процессора, подходящее как для SECC, так и для SECC2.

Установка

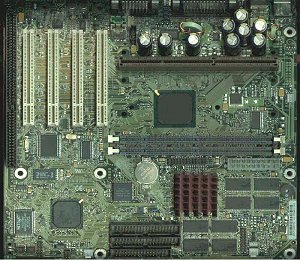

Про плюсы и минусы интегрированных решений мы уже говорили, поэтому перейдем сразу к плате. Первое, что бросается в глаза — это небольшой размер PCB. Как это ни странно, плата несет на себе интегрированный звук и видео, а также 4 PCI и один ISA слот и при этом имеет формат MicroATX. Помнится, у PowerColor так не получилось — у них и плата побольше, и слотов поменьше. Хотя, что же тут удивляться — Intel это Intel.

Четыре слота PCI — это по нынешним временам вполне нормально, а для MicroATX можно сказать даже много. Одного ISA тоже должно быть достаточно. Однако, не все со слотами так радужно. Инженерам Intel пришлось сэкономить на количестве разъемов под модули DIMM. Их на SR440BX всего два. Следовательно, максимальный объем памяти, которую можно установить на эту плату — 512 Мбайт.

Второй момент, на котором сэкономил Intel — это чипсетный радиатор. Обычно устанавливаемая на всех системных платах от Intel блестящая железка, в три раза превосходящая по размеру чипсет, на этот раз не уместилась. Так что микросхема 82443BX осталась совсем голой, и, поэтому, теоретически, чипсет может перегреваться. На практике, в обычных условиях, правда, этого добиться не удалось.

Если уж речь пошла о радиаторах, то остановимся и на охлаждении Riva TNT. На этот чип приклеен небольшой игольчатый радиатор, несколько меньший, чем обычно устанавливаемый на видеокартах. Но зато он имеет большую высоту, а следовательно, в площади поверхности, от которой в первую очередь зависит отводимое тепло, он не проигрывает.

Поскольку AGP на SR440BX задействована интегрированной видеокартой, то сам соответствующий слот отсутствует. Таким образом, апгрейд видеосистемы возможен только с использованием PCI-видеокарт, которых, похоже, в ближайшее время будет становиться все меньше и меньше.

Поскольку все пространство в задней части платы оказалось занято слотами PCI и Slot 1, разработчики были вынуждены поместить видеочип Riva TNT вместе с 16 Мбайтами SDRAM в передней части платы. Казалось бы, большое расстояние между видеочипом и выводом на монитор должно ухудшать качество изображения из-за наводимых помех. Однако, Intel поборол этот эффект весьма оригинальным образом. Непосредственно перед мониторным выводом установлен фильтр, занимающийся как раз подавлением ненужных помех или так называемого замыливания картинки. Результат не заставляет себя ждать, и изображение на мониторе, получаемое при помощи системной платы Intel SR440BX, отличается высочайшим качеством и хорошей четкостью — Matrox Millennium G200 отдыхает.

При сборке PC на базе Intel SR440BX особых проблем возникать не должно — все коннекторы расположенны на достаточном расстоянии друг от друга и имеет удобный доступ. Хотя разъем питания на плате расположен не совсем традиционно — перед слотами DIMM, ничего страшного в этом нет. Учитывая современный дизайн MicroATX-корпусов, можно сказать, что это даже практично. Но, при сборке тестовой системы не обошлось и без неприятного сюрприза. При установке в плату процессора возникли затруднения. Конденсаторы, расположенные за Slot 1, расположены настолько близко к нему, что при использовании процессоров в OEM-поставке, крепление вентилятора не умещается, а при использовании коробочных процессоров их задняя стенка вплотную упирается в эти элементы. В результате, эти конденсаторы, которые Intel делает очень большими, что, кстати, обеспечивает высокую стабильность интеловских системных плат, в частности и SR440BX, приходится отгибать.

Традиционный аскетичный BIOS на SR440BX не позволяет пользователю практически никаких возможностей для тонкого конфигурирования своей системы. Однако, должен сознаться, что для тех людей которые выберут себе в компьютер интегрированное видео, это скорее всего и не потребуется.

Частота процессора на SR440BX устанавливается через SoftMenu, впрочем, войти в которое возможно только переключив единственный джампер на системной плате. Таким образом, если плату закрыть в корпусе, то изменить сколько-нибудь существенные установки невозможно.

Используемый на SR440BX звуковой чип PCI SoundBlaster 64 (ES1373) обеспечивает вполне приемлимое качество звучания. К сожалению, он не поддерживает модный трехмерный звук, а потому, может потребоваться устанавливка дополнительной звуковой карты, благо в BIOS есть возможность отключения набортного звукового контроллера.

Разгон

Если вы дочитали до этого места, то, скорее всего, вы не оверклокер. Оверклокеры не любят платы от Intel — у них на эти платы аллергия. И эта аллергия вполне обоснована — разгонять процессор и на SR440BX тоже нельзя. Частота FSB устанавливается автоматически и может быть только 66 МГц или 100 МГц. Других вариантов нет. Потому, если вы стали обладателем SR440BX, то оверклокинг не для вас.

Хотя нет, постойте. На Intel SR440BX имеется другой замечательный объект для разгона — видеоакселератор. Да, как это не странно Riva TNT на SR440BX разгонять можно. По умолчанию она работает на частоте 85/100 МГц. То есть, на нестандартной — чип и память несколько заторможены. Так как это — уже второй случай с платами с интегрированной Riva TNT, то мы можем предположить, что такое замедление вызвано какими-то вескими причинами. Например, перегревом других компонентов системной платы.

Но, тем не менее, набортная TNT разгоняется вполне успешно до 110 МГц на ядре и 125 МГц на памяти. Как, впрочем, и большинство обычных видеокарт на этом чипе, которые разгоняются до аналогичных значений.

Производительность

Помнится, раньше платы от Intel славились невысокой скоростью работы, что меня, честно говоря, ставило в тупик. Но зато сейчас ситуация изменилась — с приходом новой команды разработчиков системных плат в Intel, их платы просто стали "летать".

В составе тестовых систем использовались следующие комплектующие:

  • Процессор Intel Pentium III 450
  • Жесткий диск IBM Titan DJNA 372200
  • 128 Мбайт SEC PC-100 SDRAM

При тестировании использовались следующие приложения:

  • Операционная система Windows98

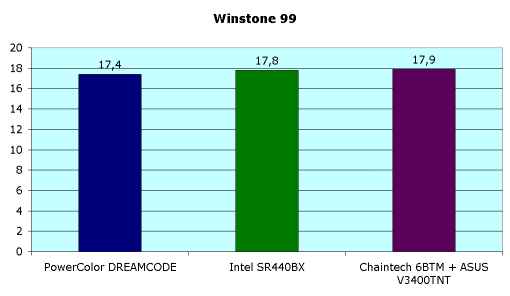

  • WinStone99

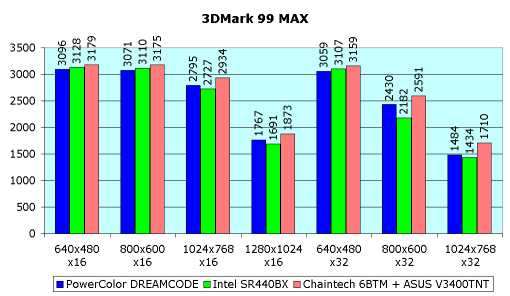

  • 3DMark 99 MAX

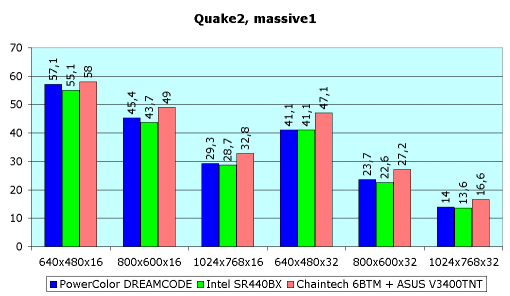

  • Quake2 massive1, работающий через OpenGL

Результаты:



Как мы видим, результаты в офисных приложениях вполне на уровне. Что касается цифр в 3D-графике, то они несколько ниже, чем на обычной системе. Дело, естественно, здесь в замедленном графическом ядре и памяти. Зато у Intel SR440BX нельзя отнять один из основных козырей — стабильность и надежность работы.

Выводы

Итак, похоже, Intel SR440BX на данный момент является лучшей платой с интегрированной Riva TNT для противников разгона. В этом нет, конечно же, ничего странного. Платы от разработчика процессоров и чипсетов должны быть хорошими.

Плюсы

  • Имя производителя — громче некуда
  • Высокая стабильность
  • Простота в установке и обслуживании
  • Выгодная стоимость

Минусы

  • Невозможность разгона
  • Трудности в апгрейде видеосистемы
  • Интегрированный звук без поддержки 3D
