Soltek 86MP-L ? системная плата на базе чипсета i865G

1008

Плата полностью аналогична другой модели компании — Soltek 86SPE-L, за исключением, разумеется, примененного чипсета и вытекающего из этого факта наличия встроенного видеоадаптера.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы и руководство по использованию прилагаемого программного обеспечения — на английском языке, краткое руководство по установке и настройке платы — на 9 языках;
  • Кабели: 2 Serial ATA (без переходников питания), один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • несколько утилит для мониторинга системы;
    • Adobe Acrobat Reader;
    • PC-cillin 2002;
    • VirtualDrive 7;
    • RestoreIT! 3 Lite;
    • Partition Magic 6.0 SE;
    • Drive Image 4.0.

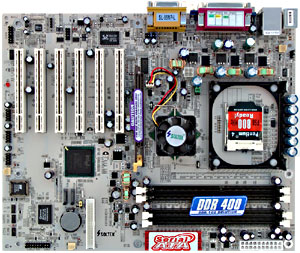

Разводка платы довольно стандартна, из недостатков отметим расположение разъема FDD позади слотов PCI, звуковых разъемов — перед ними, а также скученность разъемов вокруг модулей памяти (отрицательно сказывающуюся на удобстве доступа к ним, особенно при вставленной видеокарте). Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 9 конденсаторов по 2200 мкФ и несколько менее емких. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (4 по 1000 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Realtek RTL8100B, с поддержкой 10/100 Base-T (Fast Ethernet).

Наличие напряжения +5 В StandBy индицируется красным светодиодом на плате.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе MCH).

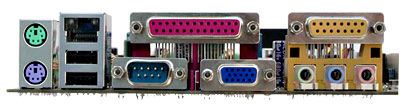

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 8 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с устройств PS/2
Набор перемычек для установки базовой частоты процессораAuto, 100/133/200 МГц
Перемычка для включения/выключения сетевого контроллера
Из BIOS, основанного на версии 2.51 от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay, Burst Length
Выбор частоты работы памяти+Auto, 266, 320, 400 МГц (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+Включить/выключить фиксацию частоты AGP/PCI
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100—350 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x255
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5—2,8 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5—1,8 В с шагом 0,1 В

Использовалась версия BIOS AM1L, как последняя из доступных на время проведения тестирования.

Плата с бюджетной функциональностью и невысокой ценой, привлечь она может разве что неплохими возможностями для разгона, включая качественные стабилизаторы напряжения для всех компонентов.

Результаты тестов:





6120

23 июня 2003 Г.
