Soltek 85MR3-R — системная плата на базе чипсета i845GE


Молочно-серебристое покрытие текстолита у плат Soltek мы уже видели, но выигрышно смотреться оно от этого не перестает. В сочетании с нестандартным набором дополнительных контроллеров это говорит о том, что модель ориентируется компанией, в первую очередь, на домашний рынок.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы, краткое руководство по настройке платы, описание находящегося в комплекте ПО — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с разъемом COM-порта;
  • Термодатчик;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • несколько утилит для мониторинга системы;
    • Adobe Acrobat Reader;
    • Boostek;
    • PC-сillin 2002;
    • Virtual Drive 7;
    • RestoreIT! 3 Lite;
    • Partition Magic 6 SE;
    • DriveImage 4.

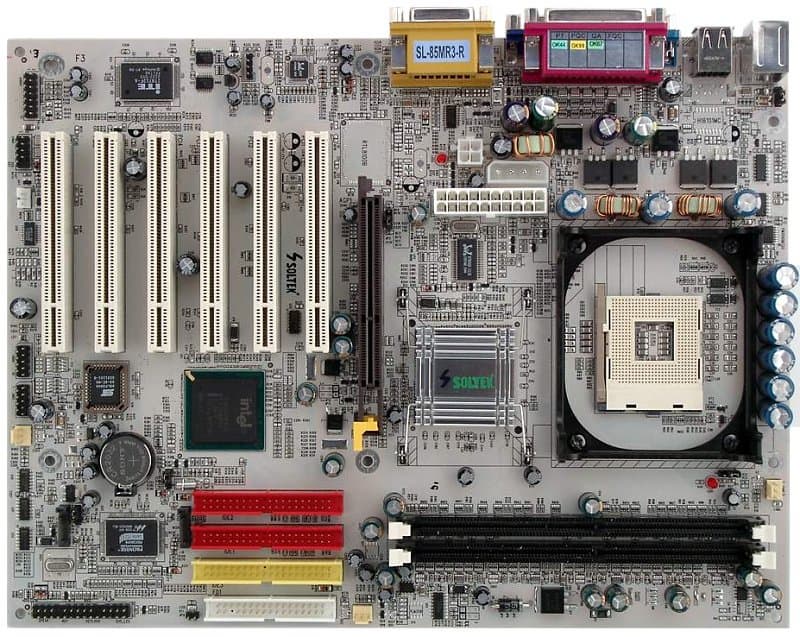

Расположение разъемов IDE, IDE RAID и FDD позади слотов PCI, безусловно, создаст трудности при попытке установить в эти слоты длинные карты расширения, к тому же подключенные к разъемам питания кабели будут препятствовать нормальному охлаждению процессора, а установленная в слот видеокарта заблокирует модули памяти. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 3300 мкФ и 9 по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF.
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20376, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SATA.

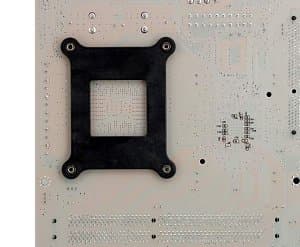

На оборотной стороне платы смонтирована защитная пластина для предотвращения изгиба текстолита при установке массивных процессорных кулеров.

На плате находится два светодиода, индицирующих недопустимость установки видеокарт с напряжением питания +3,3 В и наличие напряжения +2,5 В на разъемах памяти.

Не распаяны, но разведены на плате: сетевой контроллер и разъем RJ45.

На плате используются возможности системного мониторинга микросхемы ITE IT8712F-A. Контролируются:

  • напряжение питания процессора, шины AGP, +3,3, ±5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

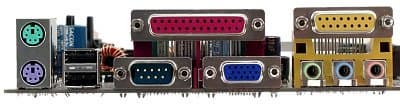

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х230 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения функции AGP4X Safeguard
Перемычка для включения/выключения IDE RAID
Перемычка для включения возможности запуска компьютера с клавиатуры PS/2
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+CAS Latency, Precharge Delay, RAS to CAS Delay, RAS Precharge, Burst Length
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x32
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5—2,8 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5—1,8 В с шагом 0,1 В

Использовалась версия BIOS AT1.2R, как последняя из доступных на время проведения тестирования.

Модель не обделена интересными возможностями, так что может быть рекомендована домашним пользователям со скромными требованиями, не собирающимися заниматься «тотальным оверклокингом».
