Soltek 85ERV — системная плата на базе чипсета VIA P4X400


Впервые к нам попала плата от Soltek серебристого цвета, все остальное же у нее достаточно стандартно. Надо отметить, что значительно переработанные со времен P4X266 и P4X266A спецификации чипсета повлекли за собой заметную переделку платы для реализации новых возможностей, так что она сильно отличается по разводке от продуктов на предыдущих чипсетах VIA.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке, краткое руководство по настройке и установке платы — на 9 языках;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Несколько утилит для мониторинга системы;
    • Adobe Acrobat Reader;
    • PC-Cillin 2002;
    • VirtualDrive 7;
    • RestoreIT! 3 Lite;
    • Partition Magic 6.0 SE;
    • DriveImage 4.0.

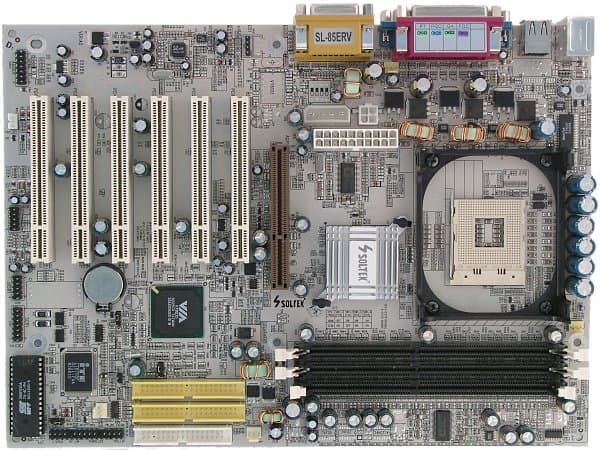

Разводка платы выполнена не слишком хорошо: разъемы аудиовходов расположены перед слотами PCI, разъемы IDE и FDD — позади них, видеокарта будет мешать работе с памятью, а протянутые к разъемам питания кабели затруднят вентиляцию системы. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 2200 мкФ и 3 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1.

Благодаря использованию I/O-контроллера ITE IT8705F на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

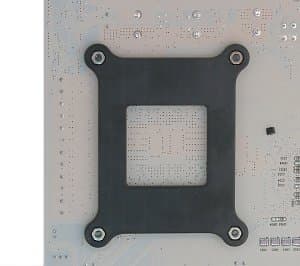

На обратной стороне платы установлена защитная пластина для предотвращения изгиба текстолита при установке массивных кулеров.

Не распаяны, но разведены на плате: сетевой контроллер и разъем RJ45.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, памяти, +3,3, ±5 и ±12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х220 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSBAuto, 100 и 133 МГц
Перемычка для включения/выключения функции Suspend to RAM
Перемычка для защиты BIOS от записи
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, DRAM Command Rate, Burst Length
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-200 МГц с шагом1 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+1,5 — 1,8 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+2,5-2,8 В с шагом 0,1 В

Использовалась версия BIOS AJ1.1, как последняя из доступных на время проведения тестирования.

Хорошая плата за разумные деньги — неплохая альтернатива продуктам на базе чипсетов от Intel, хотя и отнюдь не самое быстрое и функционально насыщенное решение.

Результаты тестов:
