Soltek 85DR2 — системная плата на базе чипсета i845E


Плата без особых претензий — еще одна «рабочая лошадка», но от уже хорошо зарекомендовавшего себя производителя.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы и описание программных продуктов, входящих в комплект, — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководства пользователя некоторых моделей материнских плат компании в формате PDF;
    • Adobe Acrobat Reader;
    • несколько утилит для мониторинга системы;
    • Boostek;
    • PC-Cillin 2002;
    • Virtual Drive;
    • Drive Image 4.0;
    • Partition Magic 6.0SE.

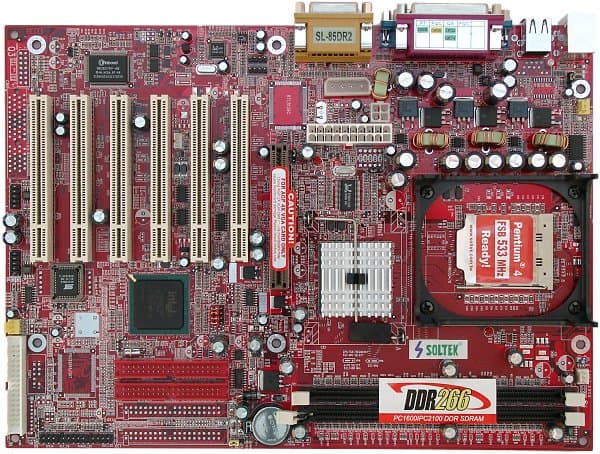

К разводке платы есть ряд вполне привычных и не слишком весомых претензий: разъемы аудиовходов, IDE и FDD размещены перед и позади слотов PCI, а разъем питания находится между слотом AGP и процессорным сокетом. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, краткое описание части перемычек приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 мкФ и ряд менее емких.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1.

На плате применены фирменные технологии компании: Red Storm Overclocking (автоматический разгон из BIOS) и SafeGuard (защита платы от использования видеокарт с напряжением питания +3,3 В — должна быть отключена при использовании PCI-видеокарт).

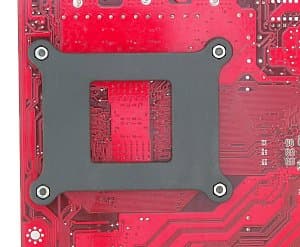

При установке в слот AGP 3,3-вольтовой карты около слота загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты. О наличии напряжения на разъемах для модулей памяти сигнализирует красный светодиод, расположенный между процессорным сокетом и этими разъемами. Для защиты от перегибов текстолита при установке массивных процессорных кулеров на оборотной стороне платы смонтирована специальная металлическая пластина.

Не распаяны, но разведены на плате: сетевой контроллер и разъем RJ45, контроллер IDE RAID и его разъемы, слот CNR, разъем для подключения считывателя смарт-карт, разъем для подключения фронтальных аудиовходов/выходов.

На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, ±5 и ±12 В, VBAT, +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего термистора, подключаемого к плате.

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х220 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSBAuto и 133 МГц
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Набор перемычек для изменения напряжения, подаваемого на модули памяти2,5, 2,6, 2,7 В
Набор перемычек для изменения напряжения, подаваемого на слот AGP1,5, 1,6, 1,7 В
Перемычка для включения функции Safe Guard
Из BIOS, основанного на версии 3.31a от AMIНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Precharge Delay
Выбор частоты работы памяти+Auto, DDR200, DDR266
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100 — 200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8 — x24
Изменение напряжения ядра процессора+1,1 — 1,85 В с шагом 0,025 В
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS AF1.2, как последняя из доступных на время проведения тестирования.

Про плату даже нечего сказать: минимальная функциональность, средняя скорость работы, не слишком впечатляющие возможности для настройки. Разве что скорость и качество могут заинтересовать определенную часть покупателей.

Результаты тестов:



Системная плата Soltek 85DR2 предоставлена компанией ОЛДИ
