Soltek 75FRN-L ? системная плата на базе чипсета NVIDIA nForce2


Первая попавшая к нам в руки плата из серии «Golden Flame» приятно радует глаз необычным золотистым цветом текстолита, но по сути своей является довольно заурядным продуктом, без видимых уникальных особенностей.

Комплект поставки включает:

  • Упаковку: коробка нового дизайна, выполненная в цветах, перекликающихся с названием серии;
  • Документацию: руководство пользователя материнской платы, описание находящегося в комплекте ПО — все на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • несколько утилит для мониторинга системы;
    • Adobe Acrobat Reader;
    • Boostek;
    • PC-cillin 2002;
    • Virtual Drive 7;
    • RestoreIT! 3 Lite;
    • Partition Magic 6 SE;
    • DriveImage 4.

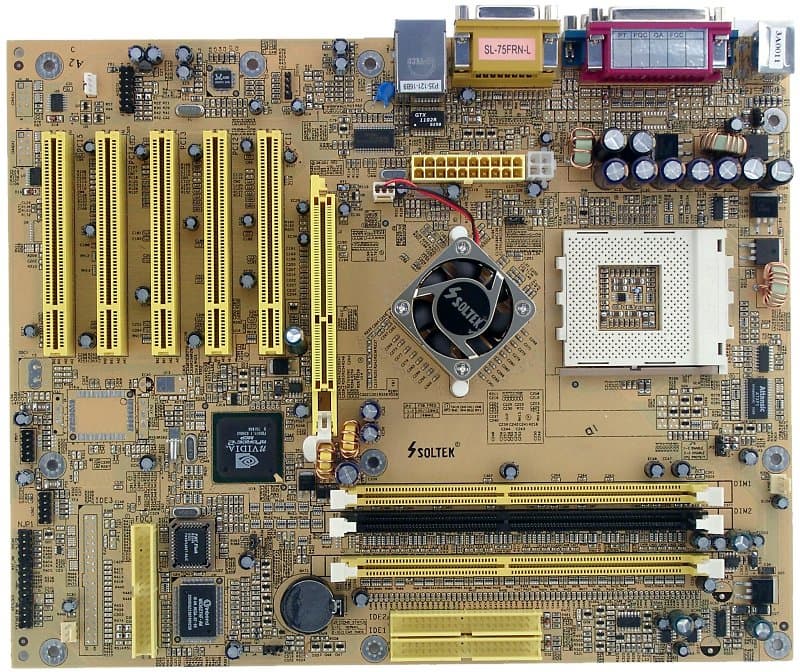

Из неудачных моментов в разводке платы можно выделить расположение аудиовходов и разъема FDD в районе слотов PCI, разъемов питания — в центре платы, а также констатировать невозможность манипуляций с модулями памяти при вставленной видеокарте. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности на текстолите платы отсутствует.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 4 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе чипсета и AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF;
  • сетевой, реализованный на базе чипсета, с поддержкой 10BaseT/100BaseTX.

На плате применены фирменные технологии компании:

  • ABS II (защита процессора от перегрева).

Не распаяны, но разведены на плате: контроллер IDE(SATA) RAID с разъемами.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, +3,3, ±5 и ±12 В, VBAT и +5 В SB;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора и датчиком в сокете) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого (к нему подключен вентилятор на радиаторе северного моста чипсета).

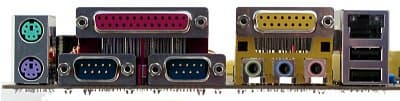

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSB100/133 и 166 МГц
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+T(RAS), T(RCD), T(RP), CAS Latency
Выбор частоты работы памяти+By SPD, Sync, 50%, 60%, 66%, 75%, 80%, 83%, 120%, 125%, 133%, 150%, 166% и 200% от FSB
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5—x18
Изменение напряжения ядра процессора+1,1—1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6, 1,7, 1,8 В

Использовалась версия BIOS С1.2L, как последняя из доступных на время проведения тестирования.

Плата со средним уровнем функциональности, небогатым комплектом поставки и не выдающейся приспособленностью для разгона может привлечь немалое количество покупателей другим: это довольно дешевая модель на самом производительном чипсете под Socket A.

Результаты тестов:





11 марта 2003 Г.
