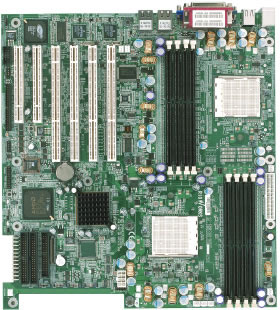

Rioworks HDAMA — материнская плата на чипсете AMD 8000 для процессоров AMD Opteron


Производитель: Arima / Rioworks

Одна из первых материнских плат для процессоров AMD Opteron. Поддерживает двухпроцессорную конфигурацию. Наличие большого количества слотов расширения позволяет использовать плату для построения высокопроизводительных серверов. Поскольку отсутствует разъем AGP, то для графических станций этот продукт рекомендовать нельзя. Использование интегрированного видеоконтроллера и двух гигабитных сетевых карт позволяет получить полностью работоспособную систему "из коробки".

Комплект поставки включает:

  • упаковку: огромная коробка размером 50х40х8 см;
  • документацию: руководство пользователя материнской платы на английском языке, руководство по встроенному сетевому контроллеру;
  • кабели: один ATA66/100 и один шлейф для подключения дисковода;
  • заглушку на заднюю панель платы;
  • компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader.
Характеристики платы
Поддержка процессоров
сокет два Socket 940
модель AMD Opteron, серии 200, 800
частота 1,4..1,8 ГГц и выше
Чипсет
серия AMD 8000
северный мост
южный мост AMD 8111 HyperTransportTM I/O hub
дополнительно AMD 8131 PCI-X Tunnel
Память
тип DDR SDRAM, Registered, ECC (опционально)
разъемы 8, по 4 на процессор
cкорость PC1600/PC2100/PC2700
объем до 16 ГБ (модули по 2 ГБ)
Шины расширения
AGP
PCI32 2
PCI64/33
PCI64/66 2
PCI-X 2
Интегрированные контроллеры
видео ATI Rage XL, PCI, 8 МБ видеопамяти
сеть два 10/100/1000 Мбит/сек Broadcom BCM5702
хранение данных

встроенный: PATA, 2 порта, UDMA 33/66/100; опционально: Promise PDC20319 Serial ATA RAID 0, 1, 10 (4 порта)

Порты
стандартные 2 COM (один на планке), 6 USB 1.1 (4 на планке), FDD (также дополнительный разъем "slim" типа), 2 PS/2
дополнительно разъем подключения LED board,
AMC коннектор для BMC (Baseboard Management Controller)
Мониторинг
чип ADM1026
температуры 3
напряжения 13
вентиляторы 6 (общее число разъемов — 9)
Питание EPS (24 pin + 8 pin)
Размеры Extended SSI форм фактор, 33 х 30 см

Особенности платы

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом. Второй зеленый светодиод включается одновременно с подачей основного питания. Возможности системного мониторинга микросхемы ADM1026 поддерживаются, начиная с версии BIOS 1.60. На плате установлены кнопки включения питания и сброса. Кроме того, присутствует дополнительный SSI разъем питания, расположение которого может быть более удобно в некоторых случаях.

На плате есть несколько перемычек:

  • очистка CMOS;
  • две перемычки выбора частоты работы шин PCI: 133/100 для PCI -X и 66/33 для PCI64;
  • перемычка отключения интегрированного видеоадаптера.

Результаты тестов:
