QDI KuDoz 7X — системная плата на базе чипсета VIA KT400


Плата ничем особенно не удивляет — продукт для компании вполне привычный. К нам попала предсерийная версия, причем в комплекте не было даже руководства пользователя, а компакт-диск содержал лишь необходимые драйверы, так что про комплектацию платы сказать нечего.

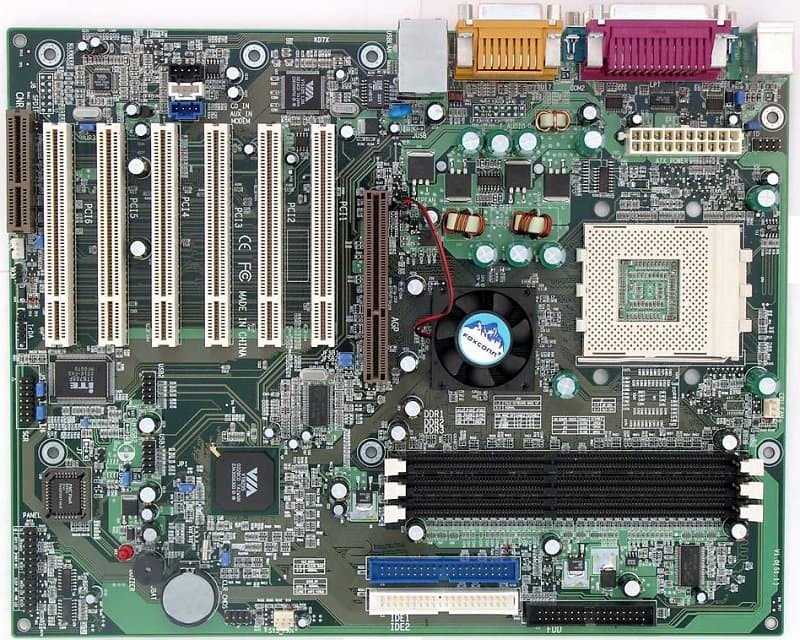

К разводке платы можно предъявить стандартные претензии: аудиовходы расположены перед слотами PCI, при вставленной видеокарте затрудняется работа с модулями памяти, также неудобно расположены разъемы для подключения кабелей дополнительных портов USB и кабеля считывателя смарт-карт. Доступ к имеющимся перемычкам может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека VIA VT1616, с возможностью подключения аудиосистем 5.1;
  • сетевой, реализованный на базе микросхемы VIA VT6105, с поддержкой 10BaseT/100BaseTX

Благодаря использованию I/O-контроллера ITE IT8705F на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

На плате применены фирменные технологии компании:

  • BIOS-Protect Easy (защита от записи микросхемы BIOS);
  • LogoEasy II (возможность отображения на экране картинок с разрешением до 800х600х32 во время загрузки компьютера);
  • RecoveryEasy II (возможность резервного копирования данных на жесткий диск);
  • StepEasy II (возможность изменения частоты процессора из Windows);
  • BootEasy (ускорение загрузки системы).

Наличие напряжения +5 В в режиме StandBy индицируется красным светодиодом на плате.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, +2,5, +3,3, +5 и ±12 В, +3,3 и +5 В SB;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого (к нему подключен вентилятор на радиаторе северного моста чипсета).

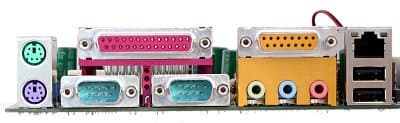

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х240 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для выбора частоты FSB100, 133, 166 МГц
Набор перемычек для выбора коэффициента умножения процессораx5—x12,5
Перемычка для включения/выключения звукового контроллера
Перемычка для выбора типа температурного мониторинга процессораAthlon XP/Others
Перемычка для включения/выключения сетевого контроллера
Набор перемычек для включения/выключения второго флоппи-дисковода
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Burst Length, Queue Depth, Command Rate, Write Recovery Time, tWTR.
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100, 105, 110, 115, 120, 125, 133, 138, 142, 144, 150, 154 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.0, как последняя из доступных на время проведения тестирования.

Плата, безусловно, не заинтересует тех, кто ищет максимальной функциональности, и любителей разгона, но работает стабильно и относительно дешева.

Результаты тестов:
