MSI RD480 Neo2 (HDA-кодек Realtek ALC880)

Тест программы RightMark Audio Analyzer


Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Режим работы: 16-bit, 44 kHz



Общие результаты

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.17Очень хорошо
Уровень шума, дБ (А): -89.5Хорошо
Динамический диапазон, дБ (А): 89.4Хорошо
Гармонические искажения, %: 0.0024Отлично
Интермодуляционные искажения + шум, %: 0.0088Очень хорошо
Взаимопроникновение каналов, дБ: -92.3Отлично
Интермодуляции на 10 кГц, %: 0.0094Очень хорошо

Общая оценка: Очень хорошо

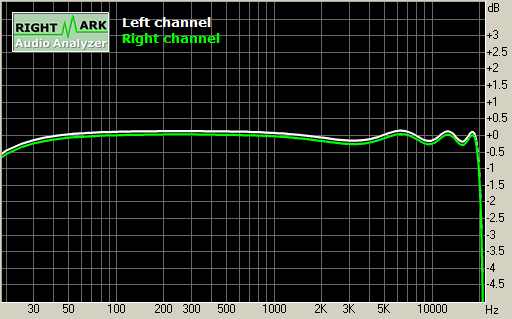

Частотная характеристика

Spectrum graph

Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ-0.79, +0.14
От 40 Гц до 15 кГц, дБ-0.17, +0.14

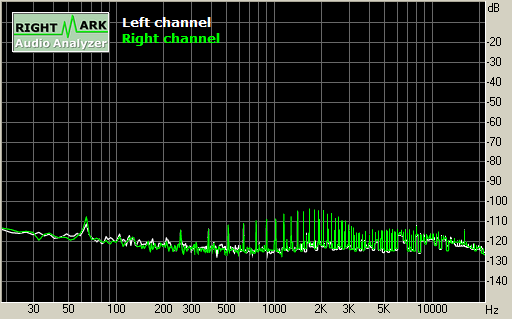

Уровень шума

Spectrum graph

Параметр Левый Правый
Мощность RMS, дБ:-86.0-85.9
Мощность RMS (A-взвеш.), дБ:-89.5-89.3
Пиковый уровень, дБ (FS):-70.0-70.9
Смещение DC, %:-0.00-0.00

Динамический диапазон

Spectrum graph

Параметр Левый Правый
Динамический диапазон, дБ:+80.0+79.8
Динамич. диапазон (A-взвеш.), дБ:+89.5+89.4
Смещение DC, %:-0.00-0.00

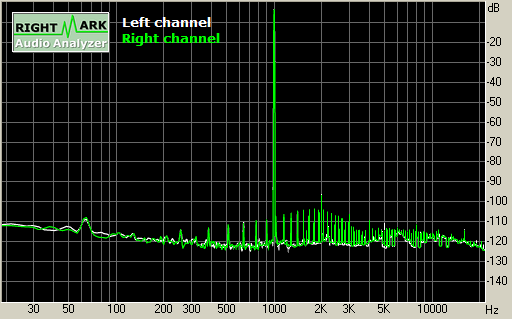

Нелинейные искажения + шум (при уровне -3 дБ)

Spectrum graph

Параметр Левый Правый
КНИ, %:0.00250.0024
КНИ + шум, %:0.00990.0105
КНИ + шум (A-взвеш.), %:0.00760.0078

Интермодуляционные искажения

Spectrum graph

Параметр Левый Правый
КИИ + шум, %:0.00880.0090
КИИ + шум (A-взвеш.), %:0.00850.0088

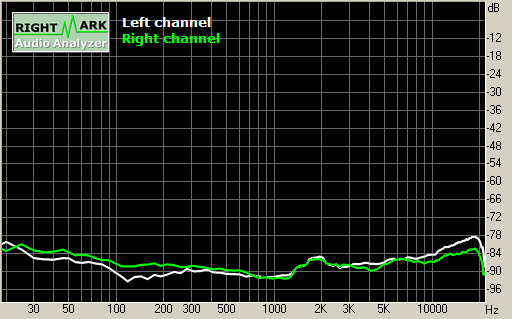

Взаимопроникновение стереоканалов

Spectrum graph

Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ:-90-86
Проникновение на 1 кГц, дБ:-91-91
Проникновение на 10 кГц, дБ:-83-86

Интермодуляции (переменная частота)

Spectrum graph

Параметр Левый Правый
КИИ + шум на 5 кГц, %:0.00910.0092
КИИ + шум на 10 кГц, %:0.00910.0097
КИИ + шум на 15 кГц, %:0.00990.0100

Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.5
