Отчет о тестировании в RightMark Audio Analyzer


Тестируемое устройство материнская плата MSI Z97I Gaming AC (HDA-кодек Realtek ALC1150)
Режим работы 24-bit, 44 kHz
Звуковой интерфейс
Маршрут сигнала выход на наушники — вход Creative E-MU 0204 USB
Версия RMAA 6.3.0

Фильтр 20 Гц — 20 кГц да
Нормализация сигнала да
Изменение уровня −0,5 дБ /−0,5 дБ
Режим моно нет
Частота сигнала калибрации, Гц 1000
Полярность правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,12
Отлично
Уровень шума, дБ (А)
−78,4
Посредственно
Динамический диапазон, дБ (А)
78,4
Посредственно
Гармонические искажения, %
0,0060
Очень хорошо
Гармонические искажения + шум, дБ(A)
−73,1
Посредственно
Интермодуляционные искажения + шум, %
0,032
Хорошо
Взаимопроникновение каналов, дБ
−71,3
Хорошо
Интермодуляции на 10 кГц, %
0,029
Хорошо
Общая оценка

Хорошо

Частотная характеристика

Spectrum graph


Левый
Правый
От 20 Гц до 20 кГц, дБ
−1,04, +0,02
−0,99, +0,07
От 40 Гц до 15 кГц, дБ
−0,12, +0,02
+0,06, +0,07

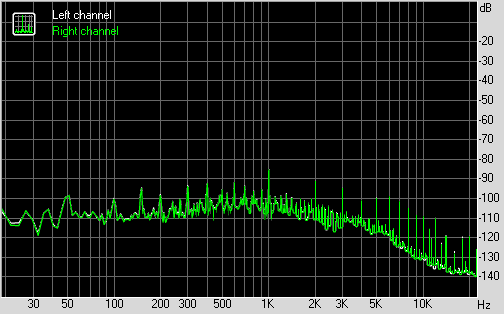

Уровень шума

Spectrum graph


Левый
Правый
Мощность RMS, дБ
−78,3
−78,6
Мощность RMS, дБ (A)
−78,3
−78,6
Пиковый уровень, дБ
−58,7
−58,8
Смещение DC, %
−0,0
+0,0

Динамический диапазон

Spectrum graph


Левый
Правый
Динамический диапазон, дБ
+78,4
+78,7
Динамический диапазон, дБ (А)
+78,3
+78,6
Смещение DC, %
+0,00
−0,00

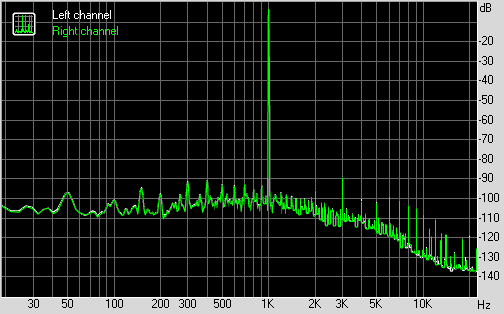

Гармонические искажения + шум (−3 дБ)

Spectrum graph


Левый
Правый
Гармонические искажения, %
+0,0060
+0,0060
Гармонические искажения + шум , %
+0,0223
+0,0215
Гармонические искажения + шум (A-взвеш.), %
+0,0226
+0,0218

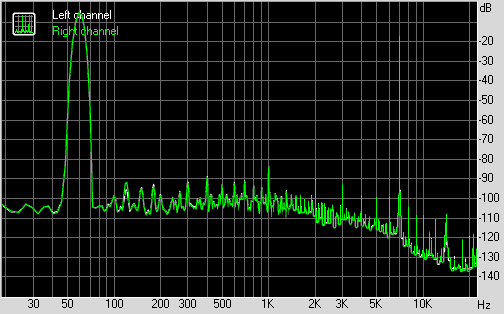

Интермодуляционные искажения

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум, %
+0,0326
+0,0315
Интермодуляционные искажения + шум (A-взвеш.), %
+0,0325
+0,0312

Взаимопроникновение стереоканалов

Spectrum graph


Левый
Правый
Проникновение на 100 Гц, дБ
−76
−77
Проникновение на 1000 Гц, дБ
−71
−69
Проникновение на 10000 Гц, дБ
−81
−81

Интермодуляционные искажения (переменная частота)

Spectrum graph


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц, %
0,0261
0,0255
Интермодуляционные искажения + шум на 10000 Гц, %
0,0307
0,0301
Интермодуляционные искажения + шум на 15000 Гц, %
0,0305
0,0302

Дополнительно
