MSI Z87I Gaming AC — системная плата на чипсете Intel Z87 (Socket 1150)


Современные чипсеты Intel позволяют создавать компактные высокопроизводительные системы практически для любых сценариев использования. Так что интерес пользователей к формату Mini-ITX вполне объясним. В арсенале многих крупных производителей материнских плат можно без труда найти несколько компактных решений. С некоторыми из них вы можете ознакомиться в соответствующем разделе нашего сайта. К сожалению, уменьшение размеров не всегда приводит к уменьшению стоимости. Во-первых, производители берут наценку за нестандартный формат, а во-вторых, такие решения часто выходят в наиболее «крутых» сериях — для игроков и оверклокеров. В частности, рассматриваемый в этой статье продукт MSI Z87I Gaming AC относится к линейке Gaming. Однако в арсенале этого производителя есть еще несколько более доступных компактных решений на других чипсетах Intel.

В данном случае интерес к продукту вызван не только самой материнской платой, но и установленным на ней беспроводным сетевым контроллером последнего поколения — 802.11ac. Учитывая недавний выход Windows 8.1, в которой были реализованы несколько новых технологий, будет интересно посмотреть, как это может быть использовано в домашних условиях.

Комплектация и фирменные утилиты

Для продуктов, основанных на топовых чипсетах и входящих в специальные линейки, производители стараются эффектно оформить упаковку. В случае рассматриваемого продукта, который относится к серии Gaming, компания MSI выбрала беспроигрышное сочетание черного и красного цветов. Не обошлось и без качественной полиграфии и выделения глянцем некоторых графических элементов.

На лицевой стороне мы видим название продукта, изображение дракона, обозначение серии и несколько других логотипов. На торцах дополнительно приводится краткое описание на нескольких языках, включая русский и традиционная наклейка с серийным номером и повторением основных технических характеристик. Полный их список представлен на обратной стороне коробке, вместе с фотографией задней панели и описанием основных ключевых особенностей продукта. Отметим, что изображения самой платы на коробке нет.

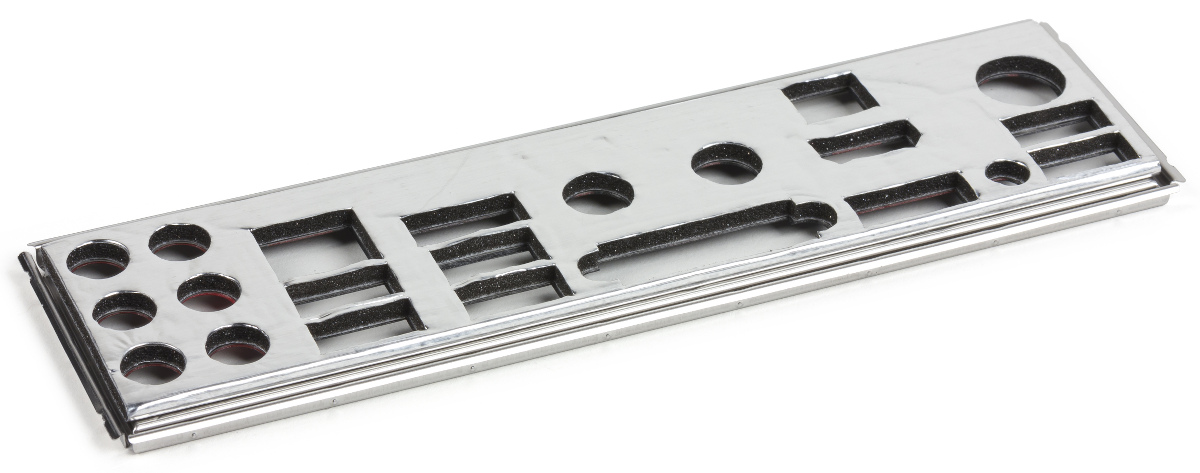

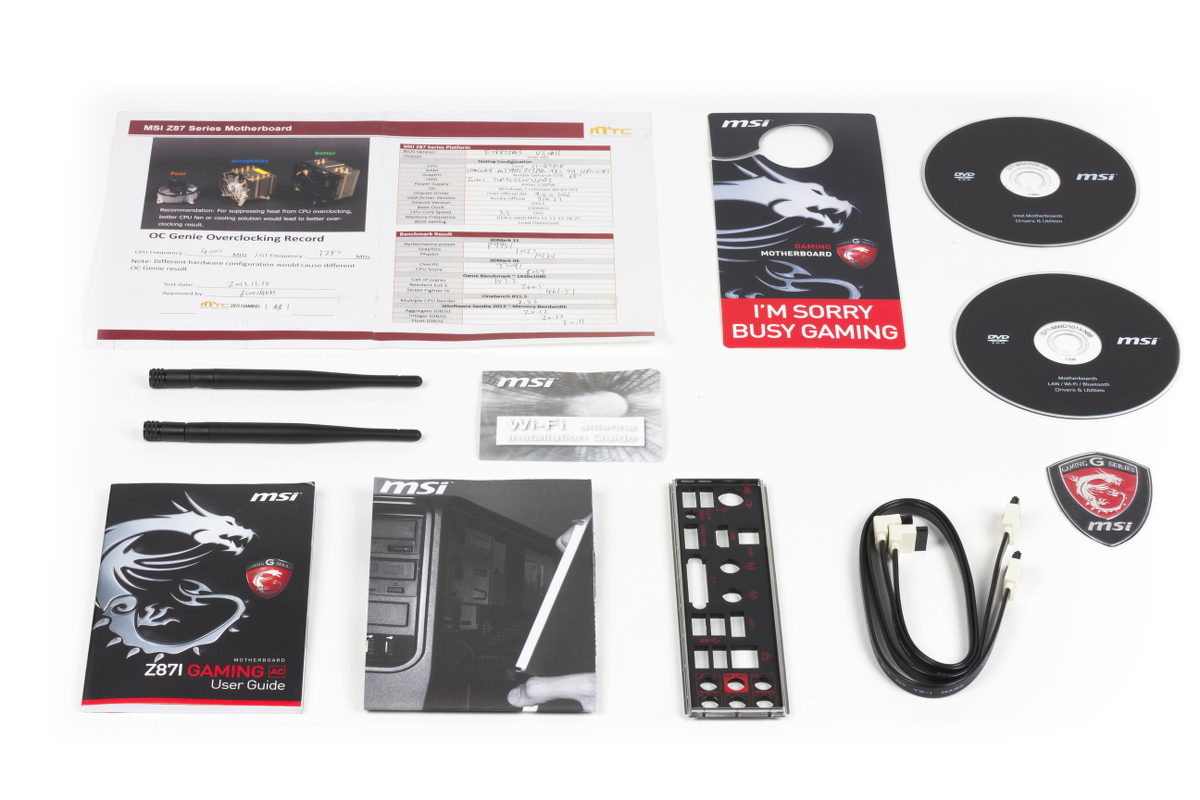

В комплект поставки материнской платы входит заглушка на заднюю панель корпуса (с черным фоном и красными надписями), два кабеля SATA (на каждом кабеле один из разъемов — угловой, все разъемы имеют защелки), две внешние антенны для встроенного контроллера Wi-Fi, два диска с драйверами и программами, краткая универсальная листовка по установке и подключению на нескольких языках, печатное руководство для данной модели платы на английском языке, наклейка «Gaming Series», табличка на дверную ручку.

Все это собрано на нижнем этаже картонной коробки. Выше в специальном лотке находится сама материнская плата, упакованная в антистатический пакет. Все видеовыходы на ней закрыты специальными заглушками.

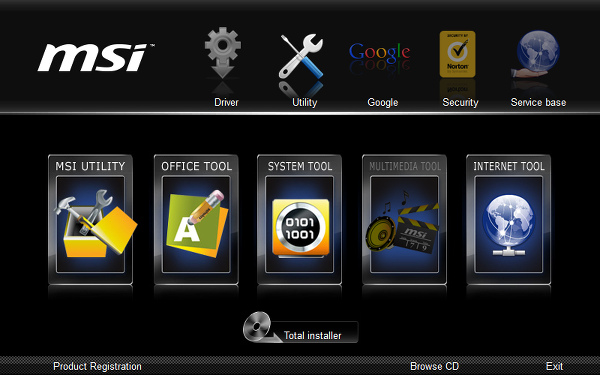

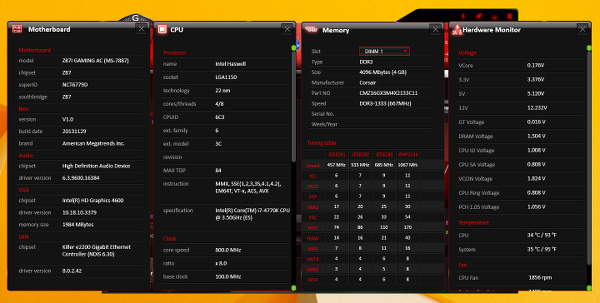

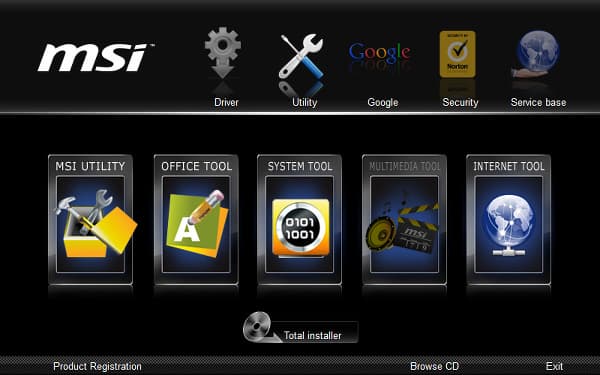

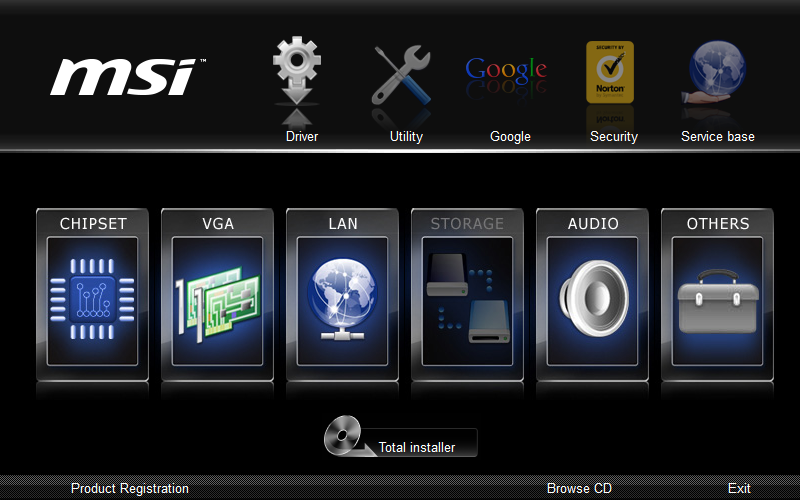

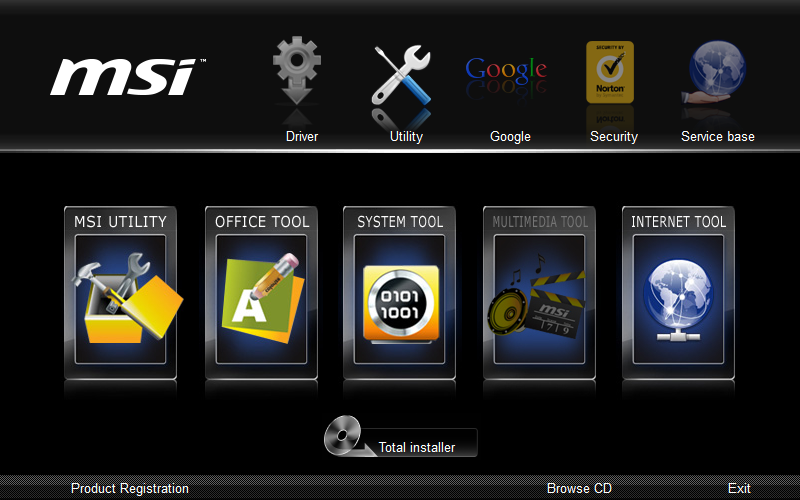

На первом универсальном компакт-диске находятся драйвера для платформы Intel и для дополнительных контроллеров (USB 3.0, локальной сети, звука и SATA), а также несколько программ сторонних разработчиков, которые компания MSI предлагает к своим материнским платам. В их число входят Google Chrome, Norton Internet Security (подписка на 60 дней), Trend Micro SafeSync, Intel XTU, 7zip. Также на этом диске есть несколько утилит от MSI, в частности Live Update для проверки и установки обновлений.

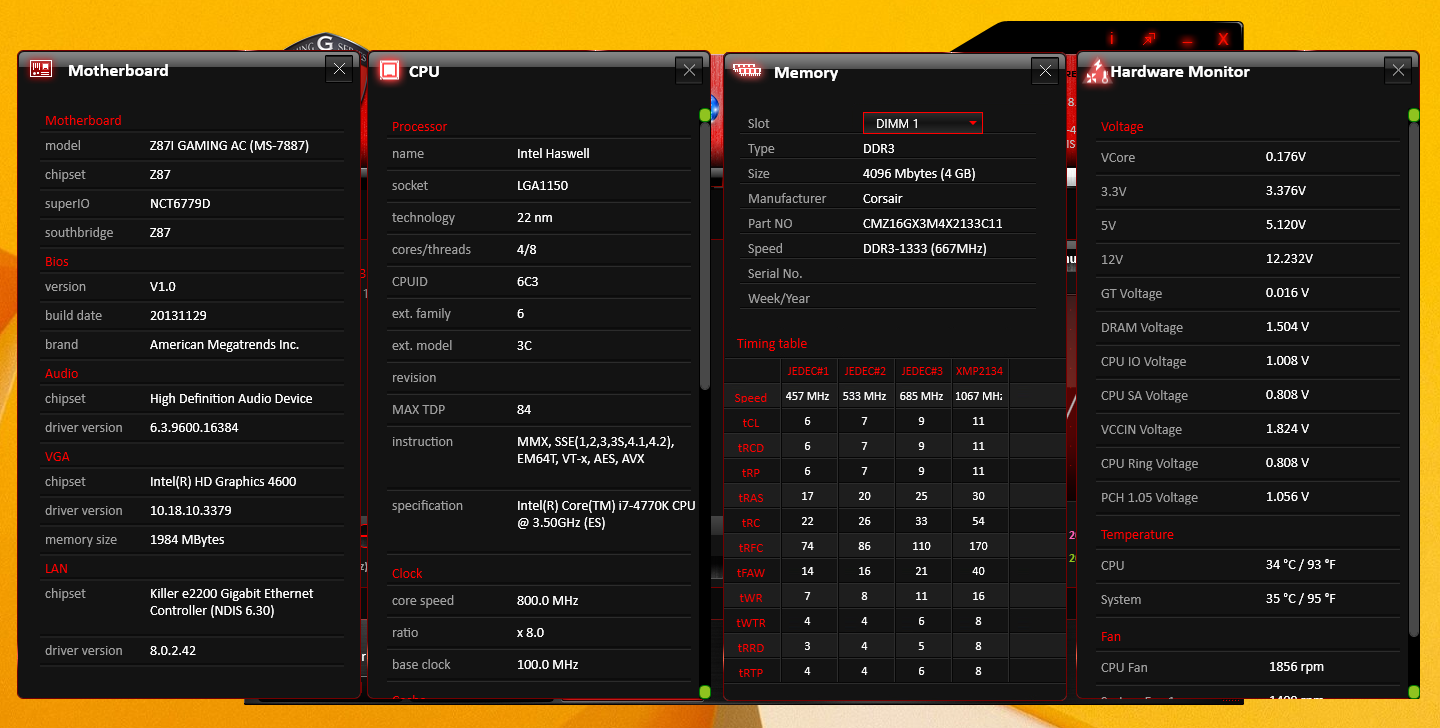

Все это собрано в стандартную оболочку с поддержкой типовой установки «в один клик». Никто не спорит, что железо без программной поддержки не работает, но объем драйверов 2,5 ГБ немного пугает. Да и необходимости записывать бесплатные программы в версиях позапрошлого года особого смысла, на наш взгляд, нет. Второй диск продолжает дело первого — 2 ГБ драйверов для беспроводного адаптера и повторение утилит от Google и Norton. Обратим внимание на то, что оболочка автоматически проверяет конфигурацию системы и предлагает только подходящие для нее программы. Так что обновленную версию утилиты Command Center для работы в Windows 8.1 мы скачали из раздела поддержки сайта производителя. Эта программа используется для разгона, мониторинга, управления вентиляторами и некоторых других функций.

Особенности платы

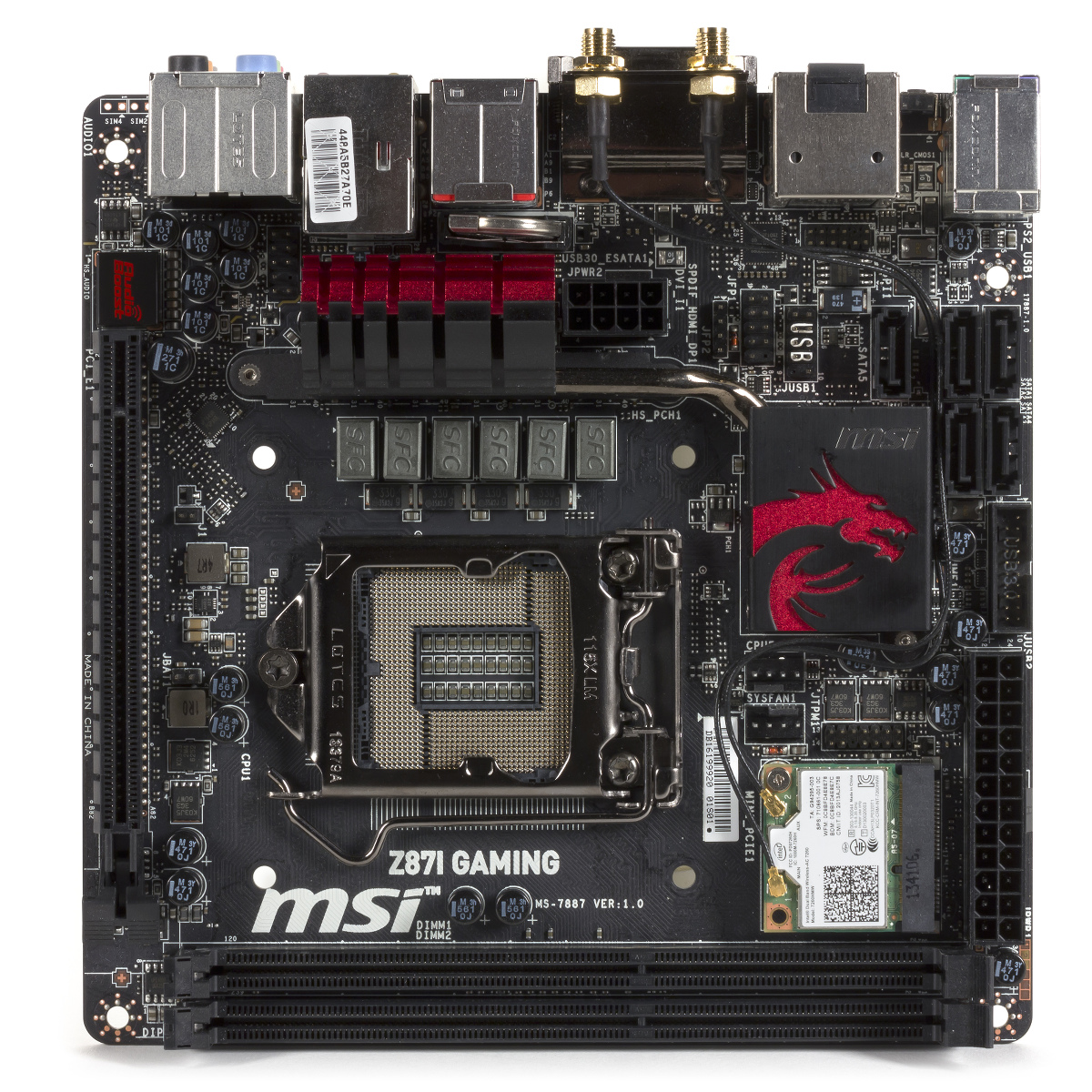

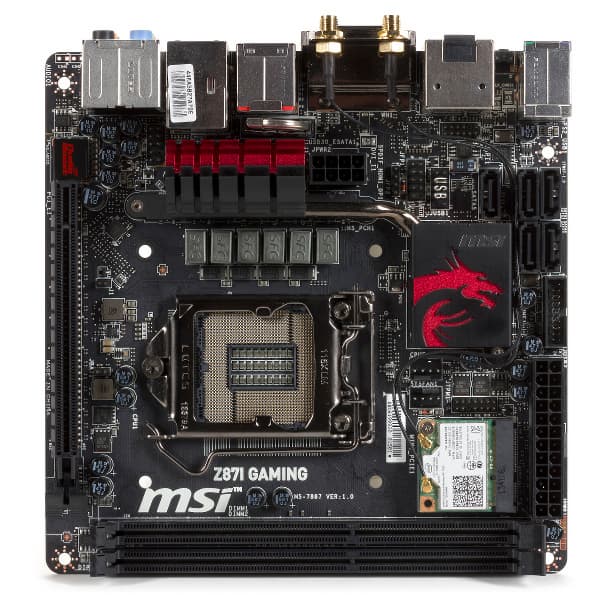

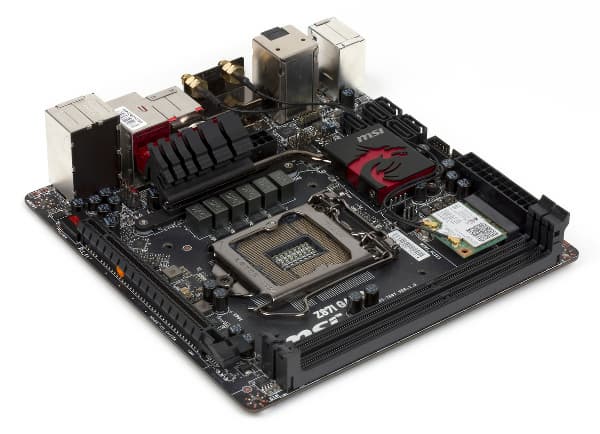

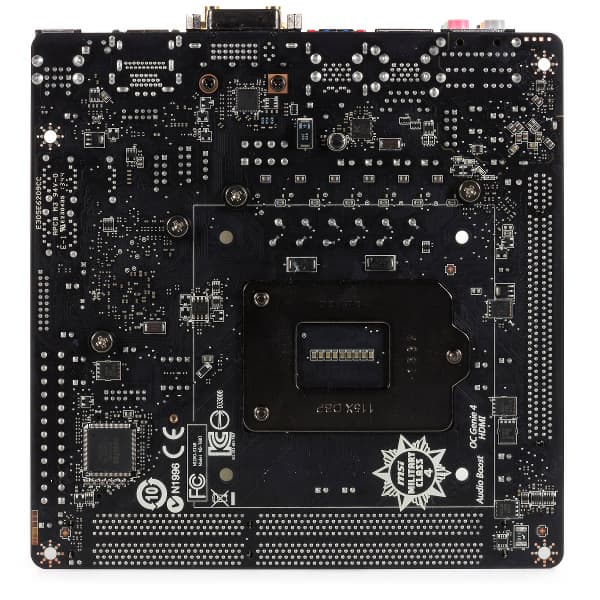

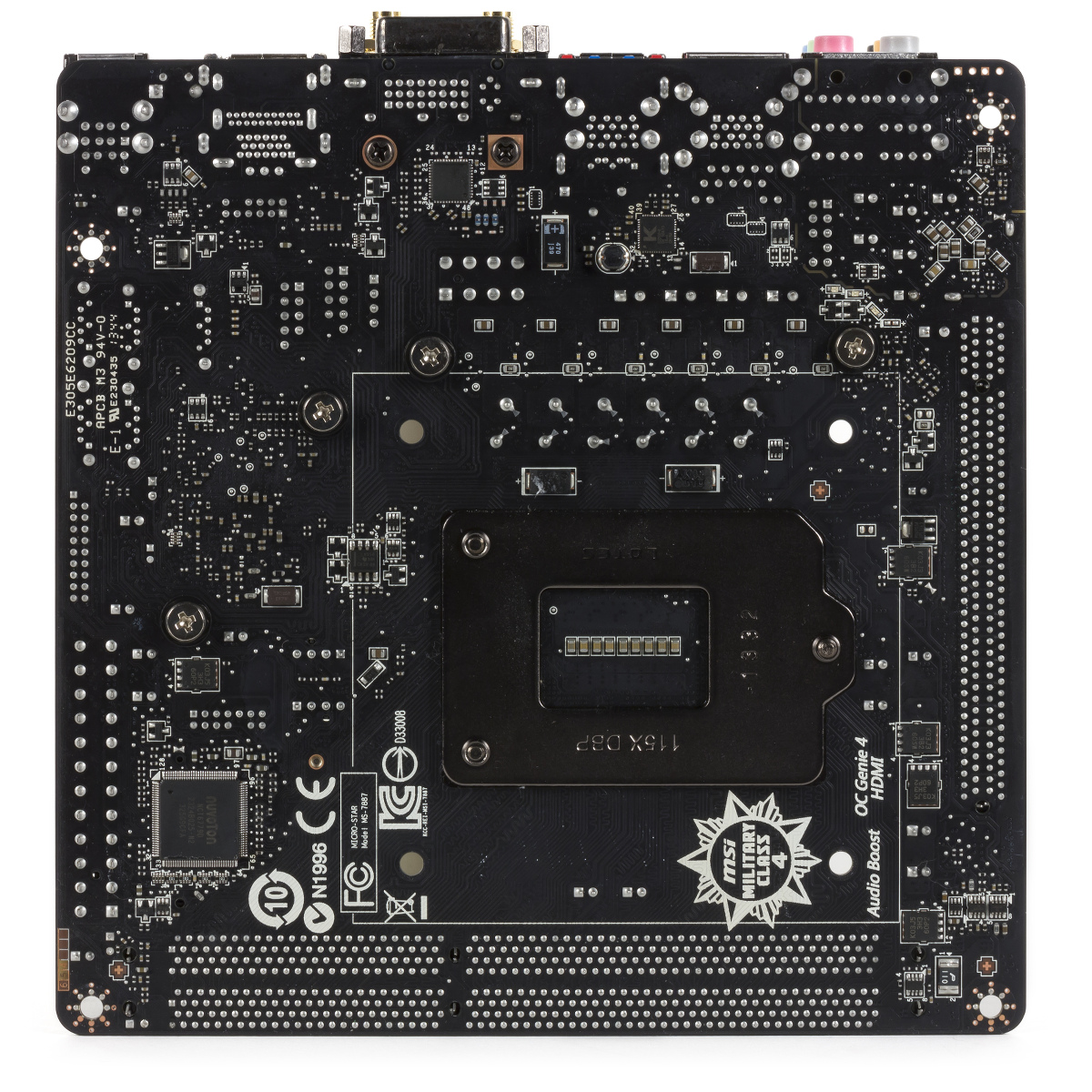

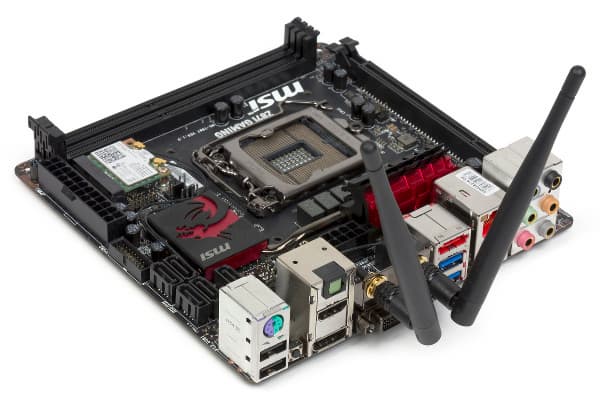

Материнская плата имеет стандартные для Mini-ITX размеры 170×170 мм. Крепление к корпусу осуществляется на четыре винта. Цветовое оформление платы соответствует серии — черный текстолит, черные разъемы и только немного красного на радиаторах. Жаль, что беспроводной адаптер немного нарушает стиль со своим традиционным зеленым текстолитом. На плате нет никаких светодиодных индикаторов. Но есть красная подсветка с обратной стороны платы под звуковым контроллером.

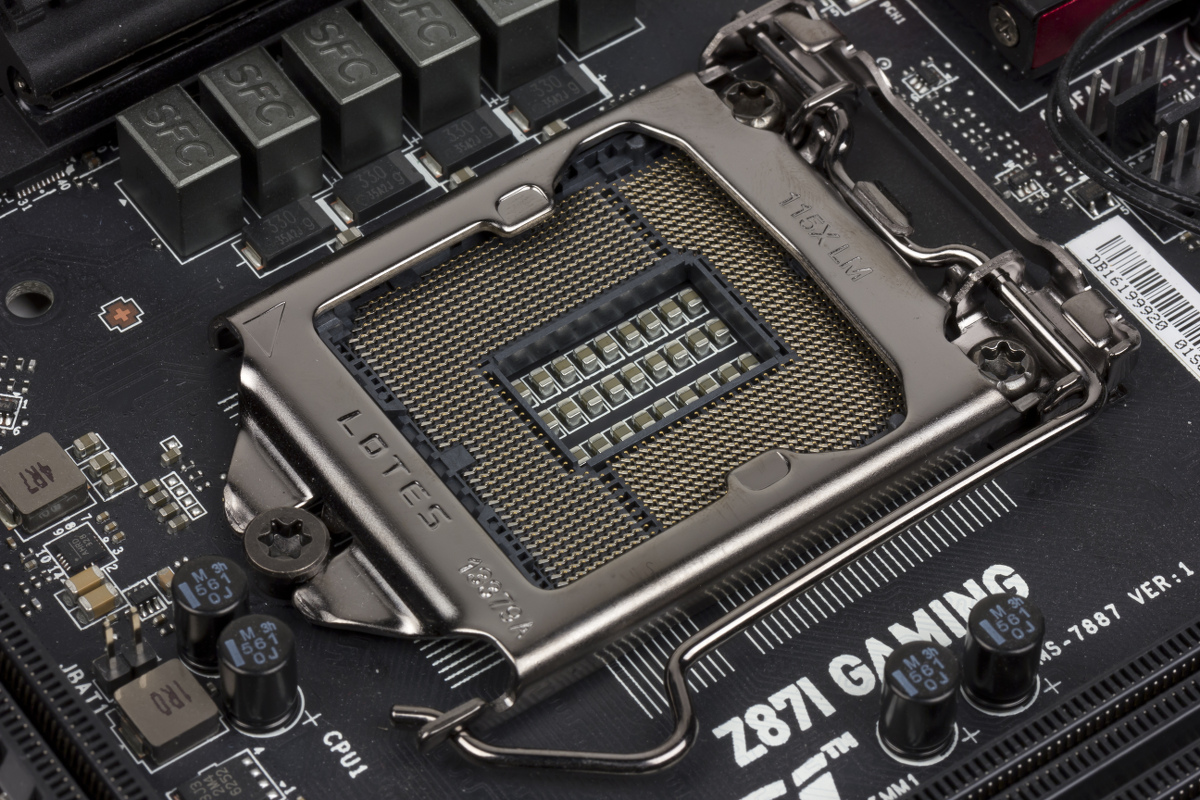

Процессорный сокет LGA1150 совместим с последним поколением процессоров Intel Core и поддерживает работу, в том числе, и с наиболее быстрыми его представителям — Intel Core i7-4770K. Так что с точки зрения вычислительной производительности системы, несмотря на ее компактный формат, никаких компромиссов нет.

Как и у большинства решений формата Mini-ITX, выбору системы охлаждения процессора стоит уделить особое внимание. В данном случае от модулей памяти до относительно высокого радиатора системы охлаждения есть около 96 мм, а расстояние от ближайших отверстий крепления кулера до слота видеокарты — примерно 21 мм. Учитывая, что с данной материнской платой в большинстве конфигураций будет работать и внешний графический контроллер, рассчитывать на что-то большее стандартного варианта (или СВО) сложно. Если же вы все-таки решили использовать крупный в проекции радиатор, то под ним могут оказаться разъем сброса CMOS (дублируется на задней панели) и оба разъема для вентиляторов.

Для установки модулей оперативной памяти предусмотрено два стандартных слота. Они поддерживают модули до DDR3-3000 (все, что выше 1600 — в режиме разгона), максимальный объем устанавливаемой памяти составляет 16 ГБ. Отметим поддержку профилей XMP, для использования которых достаточно включить один пункт в BIOS. Для удобства установки, защелки на слотах есть только с одной стороны, так что, скорее всего, для замены памяти не придется снимать видеокарту. Слот для нее соответствует стандарту PCIe 3.0 x16 и реализован на базе линий контроллера в процессоре.

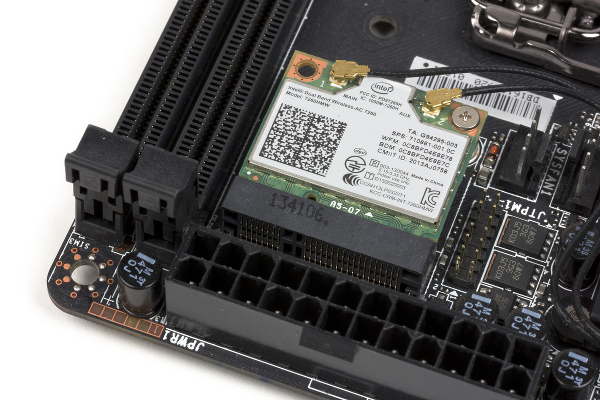

Из других возможностей расширения на плате присутствует только один miniPCIe половинного размера. В базовой поставке он занят картой беспроводного контроллера. mSATA он скорее всего не поддерживает (в документации такая возможность не упоминается). Кроме того, на плате используются все шесть каналов дискового контроллера, а SSD такого размера еще поискать придется.

Микросхема BIOS материнской платы имеет объем 8 МБ и припаяна на текстолит. Около чипа есть разъем, который, возможно может быть использован для установки внешней микросхемы. Для сброса настроек CMOS можно использовать или перемычку около процессорного сокета или специальную кнопку на задней панели платы. Отметим, что голыми руками до нее не добраться. Придется использовать какой-то дополнительный инструмент.

Учитывая формат данной модели, об удобстве подключения всех кабелей говорить не приходится. Плата поддерживает два порта USB 3.0 и два порта USB 2.0 на корпусе. Разъем для первой пары находится на верхнем краю платы между основным питанием и SATA. Второй разъем установлен чуть ниже, ближе к центру платы. В этом же углу находятся все пять дисковых портов и разъемы для подключения кабелей корпуса (выделенных кнопок включения и перезагрузки плата не имеет). Коннектор для аудиоцепей передней панели корпуса установлен в нижнем левом углу под радиатором системы охлаждения, рядом с звуковым контроллером. Прокладка кабелей потребует немалой сноровки.

Решениям формата Mini-ITX очень сложно давать однозначную оценку с точки зрения компоновки. Каких-либо существенных просчетов в рассматриваемом продукте мы не нашли. Однако многое будет зависеть от требуемой конфигурации, выбора корпуса и других компонент.

Схемы питания и охлаждения

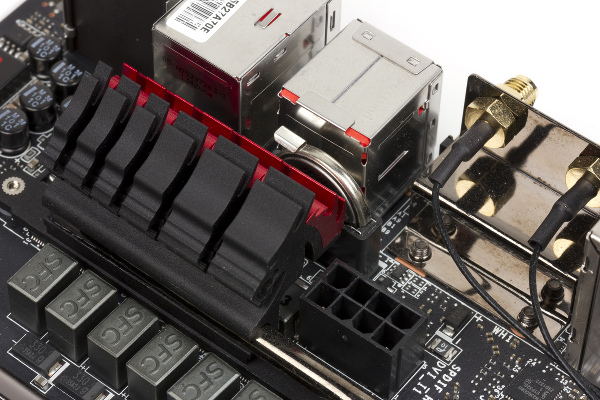

Для подключения блока питания предусмотрены разъемы на 24 и 8 контактов. С одной стороны, для второго можно было бы использовать и вариант на четыре контакта. Это позволило бы сэкономить немного места. Но производитель позиционирует модель в том числе и для работы в режимах разгона процессора, так что установленный вариант здесь более уместен (хотя бы с точки зрения соответствия имиджу).

Расположение разъемов редко встречалось у других продуктов. Можно вспомнить пожалуй только одно решение от Intel. Основной коннектор находится на верхнем краю платы. Защелка его — на внешней стороне, так что сложностей с ней не будет. Второй кабель предлагается подключать ближе к задней панели, примерно по центру. В этом месте находятся антенные разъемы, так что и здесь, скорее всего, до защелки можно будет добраться без проблем.

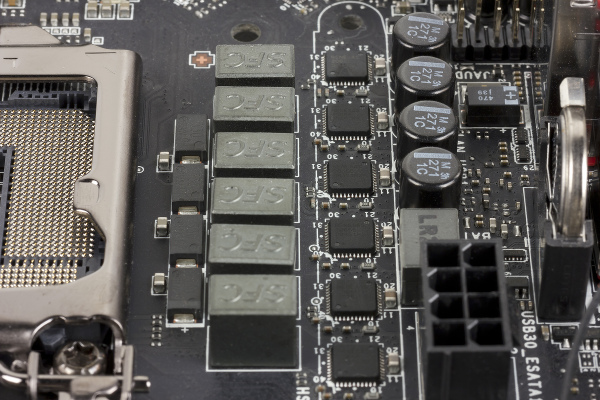

Система управления питанием (и не только она) похожа на установленный во «взрослой» модели MSI Z87-G45 Gaming вариант. Используется цифровой контроллер uP1649P, но, судя по числу внешних элементов, сама система немного проще. Традиционно катушки, конденсаторы и другие компоненты причисляются к «Military Class 4» с обещанием стабильной и эффективной работы под высокой нагрузкой. Сомнений в том, что использованная конфигурация системы питания способна обслужить все современные процессоры для данной платформы в штатных режимах нет никаких.

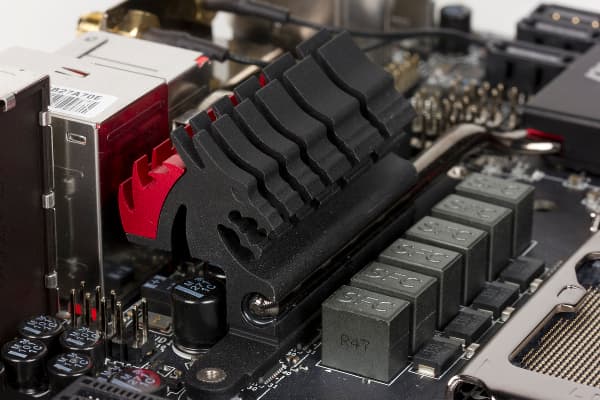

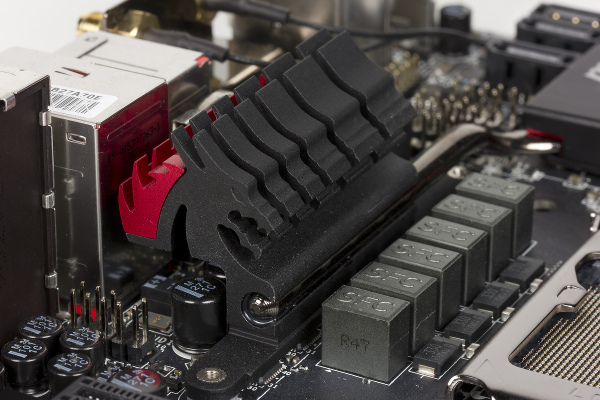

За охлаждение цепей преобразователей питания отвечает относительно небольшой радиатор. Он состоит из двух частей (черной матовой и красной глянцевой) и имеет профиль головы дракона.

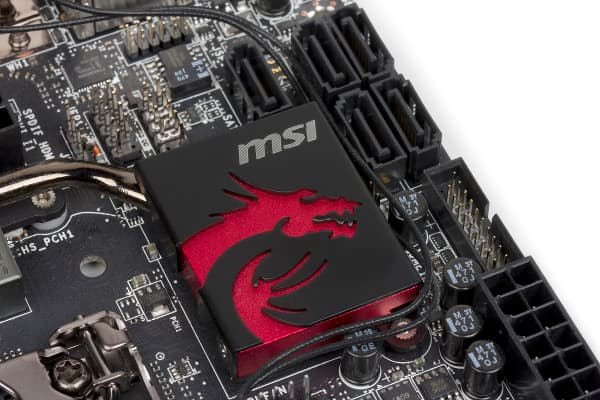

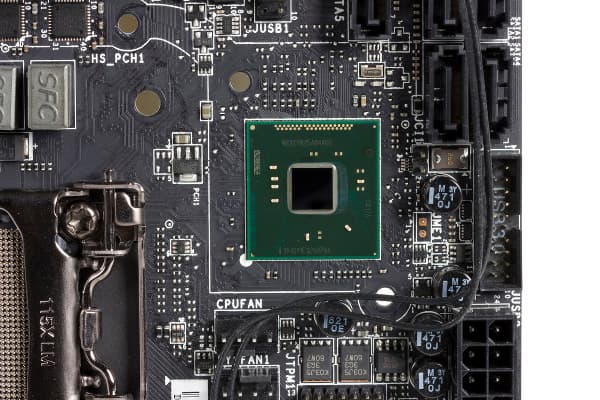

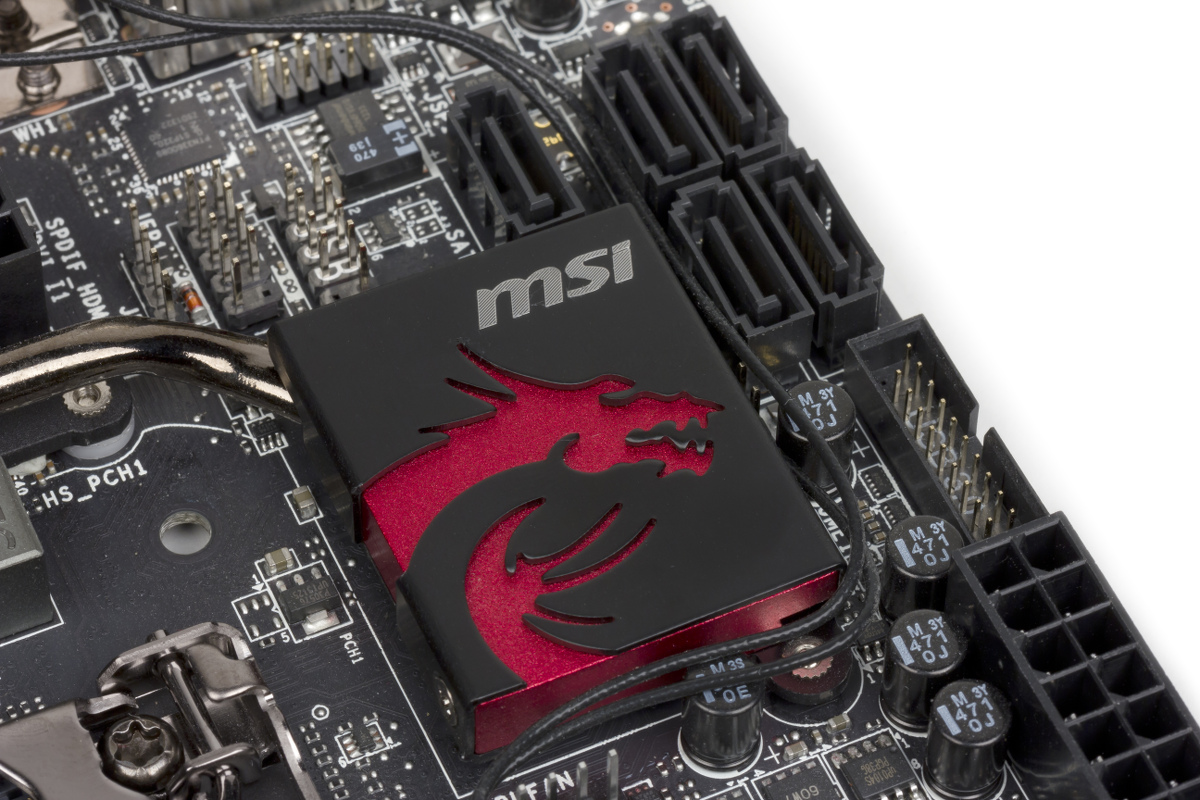

На чипсете есть радиатор в виде невысокой пластины, также оформленный в стиле серии Gaming. Для крепления использованы подпружиненные винты. Радиаторы соединяются тепловой трубкой, однако смысл ее использования в данном случае не очень понятен. Под нагрузкой LinX оба радиатора заметно нагреваются, так что, скорее всего, тепловая трубка все-таки лишняя, учитывая небольшое потребление чипсета в текущем поколении продуктов Intel.

Всего на плате можно обнаружить два четырехконтактных разъема для вентиляторов. Один из них предназначен для процессорного кулера, второй — для системного вентилятора. Для компактной платы расположение данных элементов можно признать достаточно удобным. При создании мощных систем в небольших корпусах вопрос эффективного охлаждения при сохранении комфортного уровня шума является одним из существенных. К сожалению, здесь рассматриваемому продукту похвастаться нечем. Оба разъема поддерживают управление только четырехконтактными вентиляторами через PWM, а уровни регулировки малы. Для штатного кулера Intel реальные диапазоны скоростей вращения получились 1800-2500 RPM для процессорного разъема и 2200-2500 RPM для системного. Регулировать скорость можно как через BIOS, так и в штатной утилите Command Center. Предусмотрены режимы установки фиксированной скорости вращения и динамическая регулировка в зависимости от температуры процессора.

BIOS

Отличия в BIOSы современных материнских плат одного производителя обычно продиктованы разными аппаратными конфигурациями платформ. Кроме того, не забываем и про вопросы маркетинга и позиционирования. В частности в рассматриваемом продукте используется черно-красная гамма, а для фонового изображения выбран используемой в дизайне всей линейки дракон.

С технической стороны существенных изменений нет — код AMI, поддержка UEFI, работа с мышкой, снятие скриншотов, перевод на несколько языков (в данном случае только для некоторых тестовых полей), выбор устройства загрузки, горячие клавиши. Предусмотрены страницы для отображения спецификаций процессора и оперативной памяти. Отдельно отметим наличие функции Board Explorer, которая в графическом виде показывает конфигурацию, установленные компоненты и платы расширения, подключенные устройства и другую информацию.

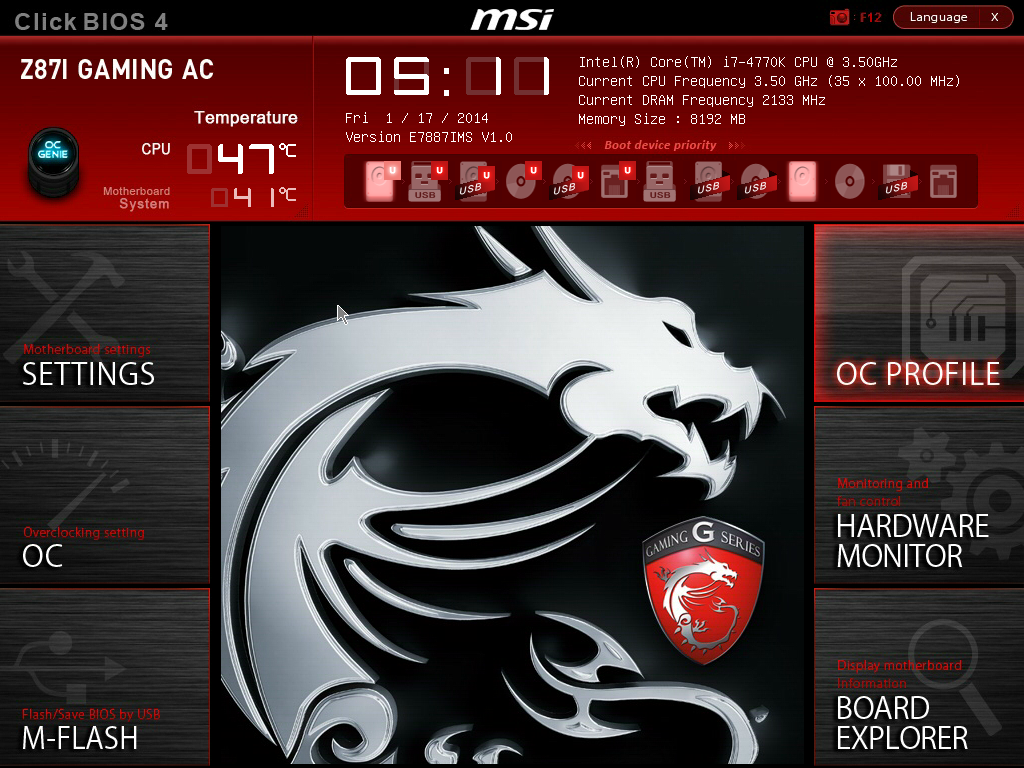

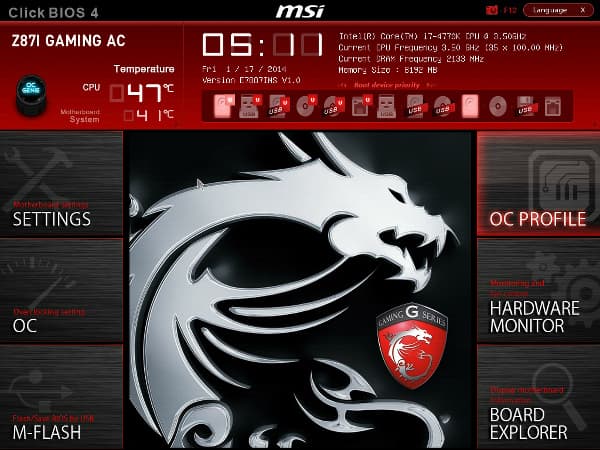

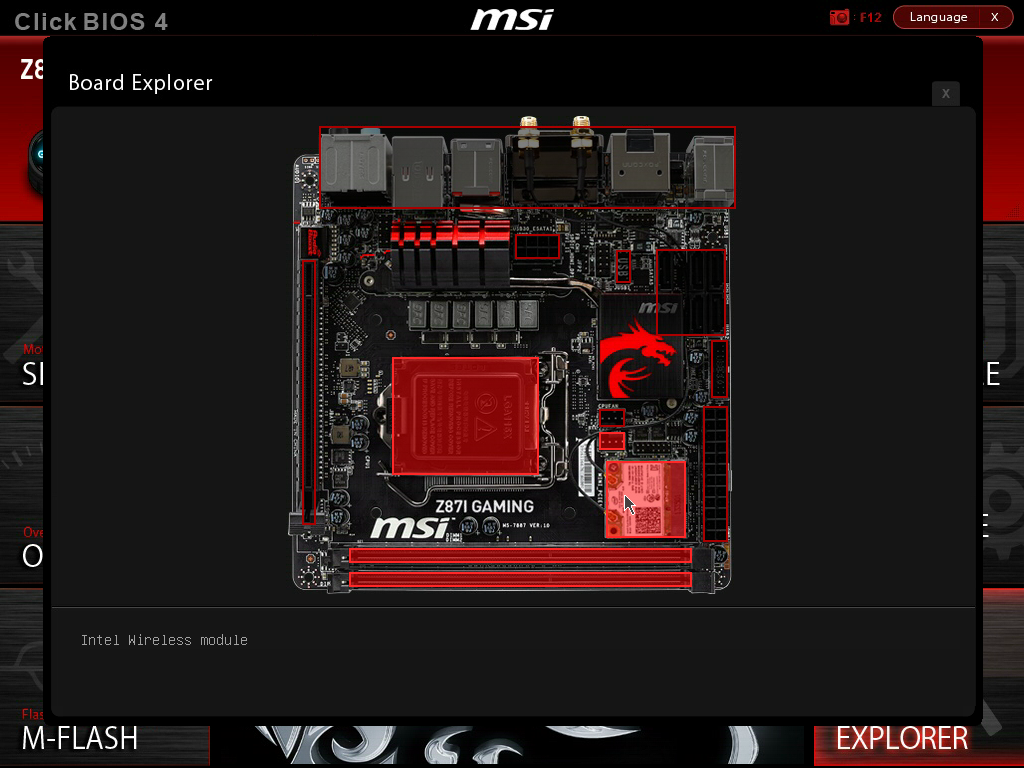

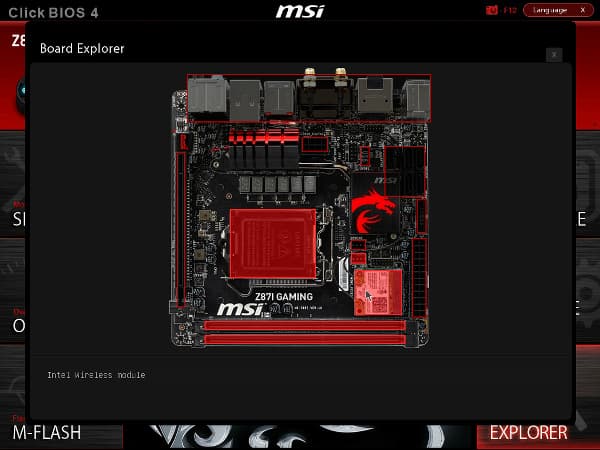

На главном экране показана основная информация о плате, процессоре и оперативной памяти, а также данные о температуре. Есть меню выбора загрузочного устройства и кнопка OC Genie. Ниже находятся шесть основных разделов меню. Про Board Explorer мы уже написали выше. M-Flash используется для сохранения и обновления BIOS с флэш-накопителя. Здесь же настраивается необычная функция загрузки образа с накопителя в момент включения системы.

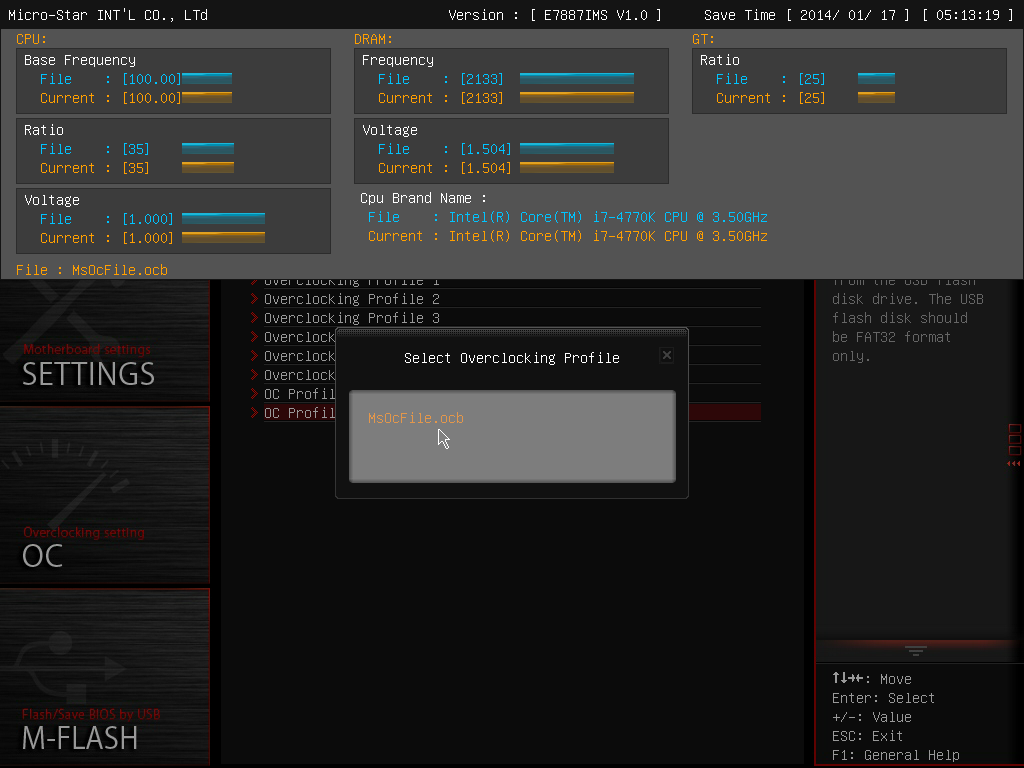

OC Profile позволяет сохранить и загрузить до шести профилей разгона во флэшпамяти, а также работать с файлами профилей на внешних накопителях.

Традиционные настройки собраны в разделе Settings, состоящем из пяти групп:

  • System Status — установка даты и времени, просмотр подключенных по SATA устройств и информации DMI;

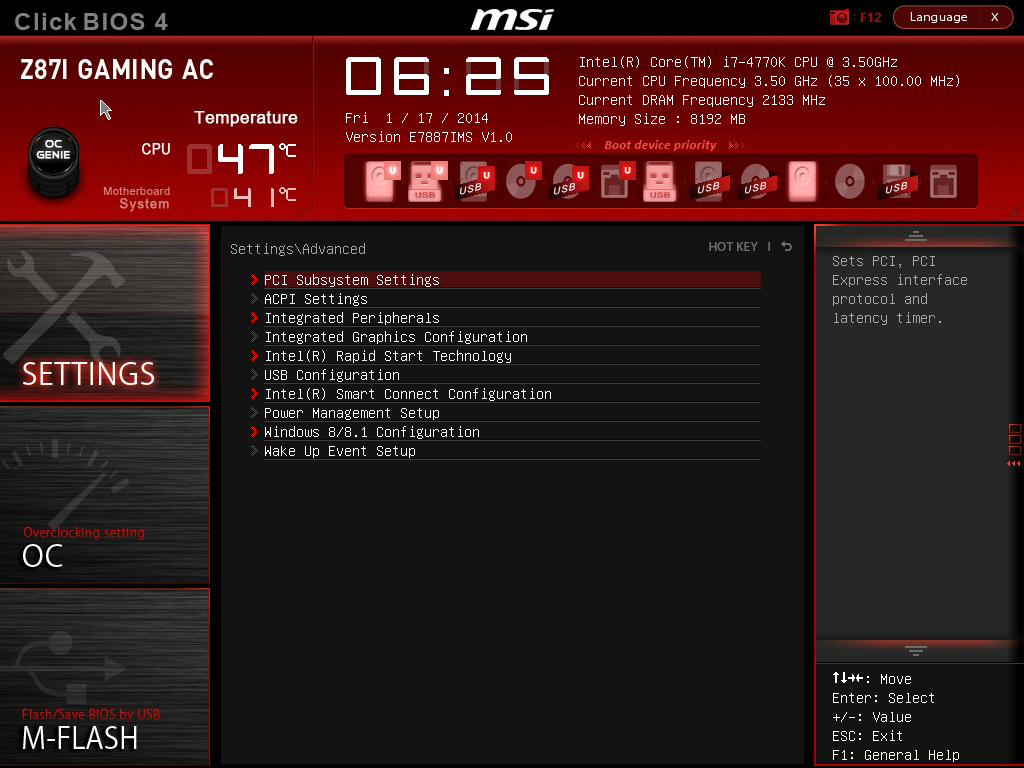

  • Advanced — основная группа с настройками системы, управление контроллерами графики, SATA и USB, отключение сети и звука, настройка фирменных технологий Intel, управление питанием, настройка специальных функций Microsoft Windows 8/8.1;
  • Boot — выбор порядка опроса загрузочных устройств, установка опций загрузки системы, включение режима GO2BIOS (автоматический вход в BIOS при удержании кнопки включения ПК);
  • Security — установка паролей администратора и пользователя настройка функции U-Key;
  • Save & Exit — запись изменений, выход, сброс настроек, загрузка с выбранного устройства или в EFI Shell.

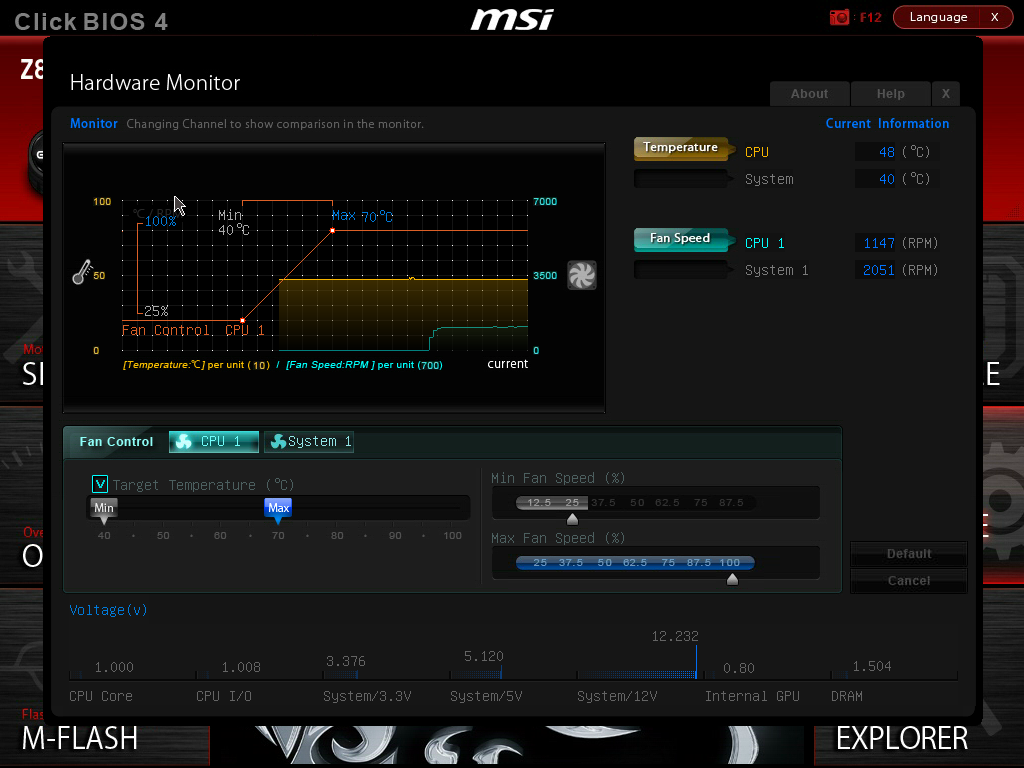

С Hardware Monitor ситуация не очень понятная. На этой странице показываются температуры процессора и системы, скорости вращения двух вентиляторов и семь напряжений. Но больше всего места в окне занимают графики и настройки для работы функции автоматической регулировки скорости вращения вентиляторов в зависимости от температуры процессора. Проблема в том, что кнопки «применить» здесь нет, а изменение регулировок в реальном времени очень медленно влияет на работу вентиляторов, так что разобраться, что происходит непросто.

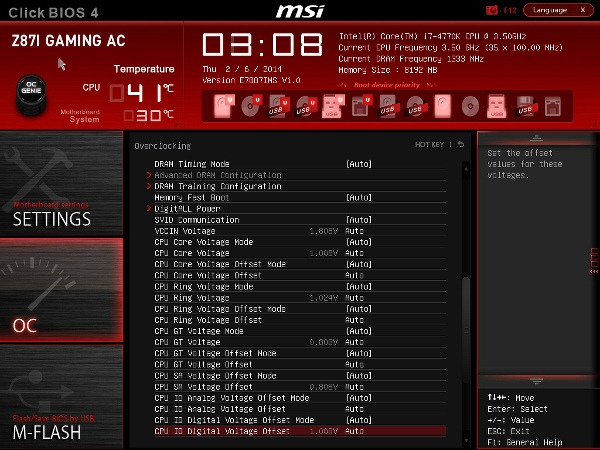

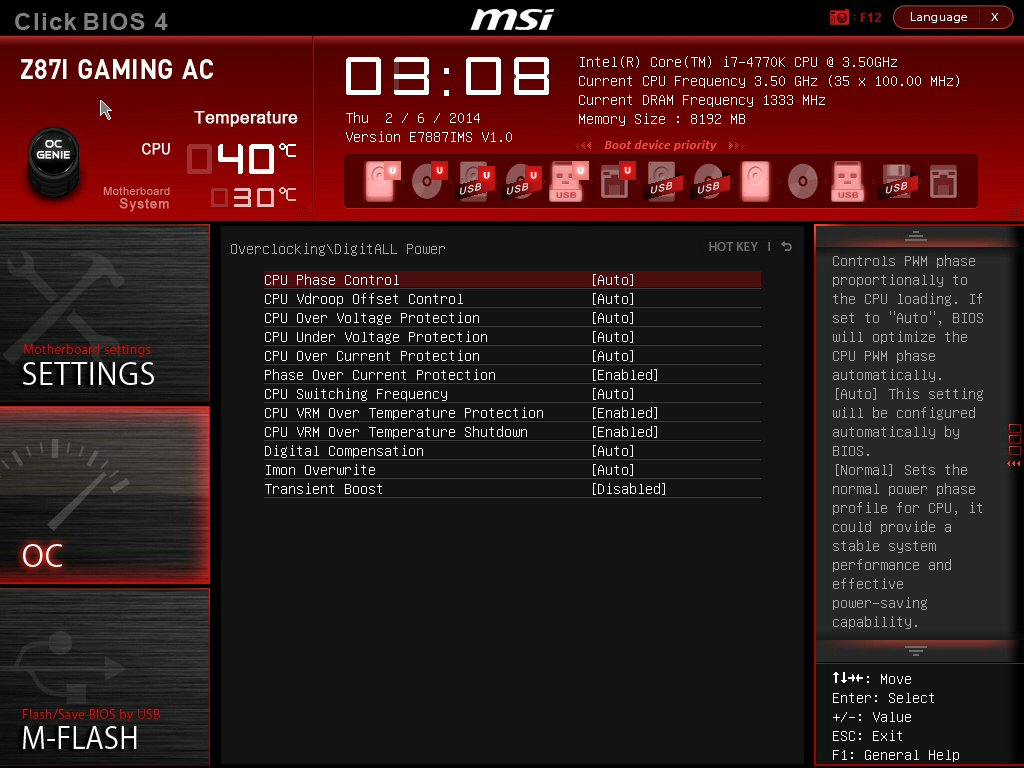

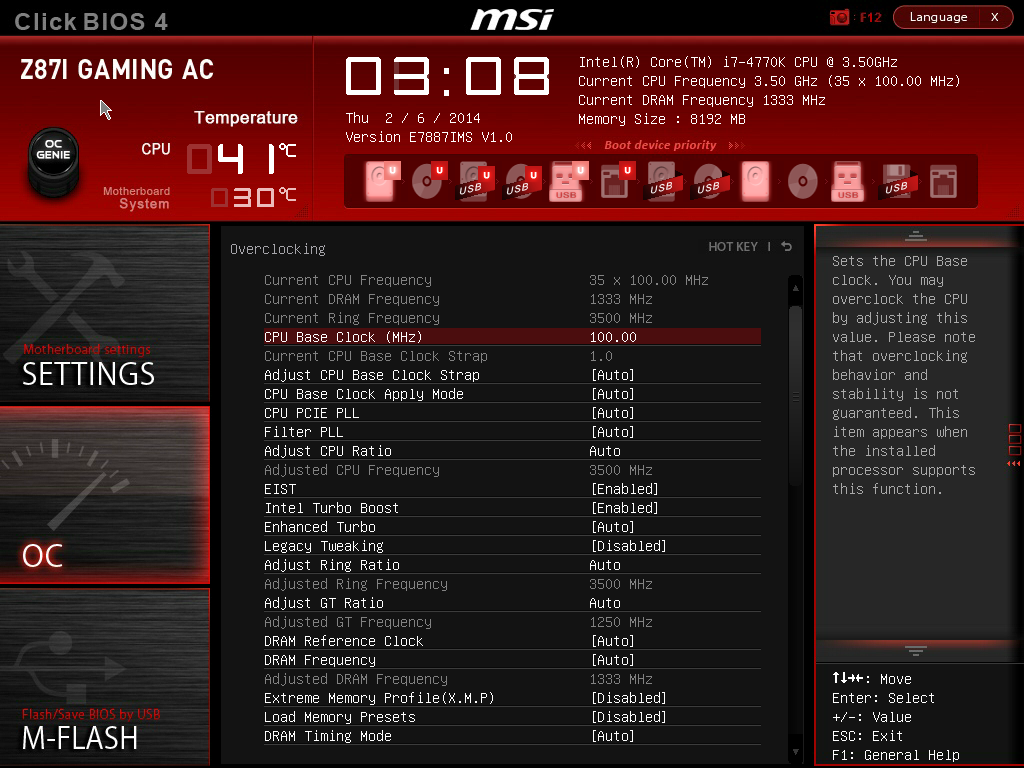

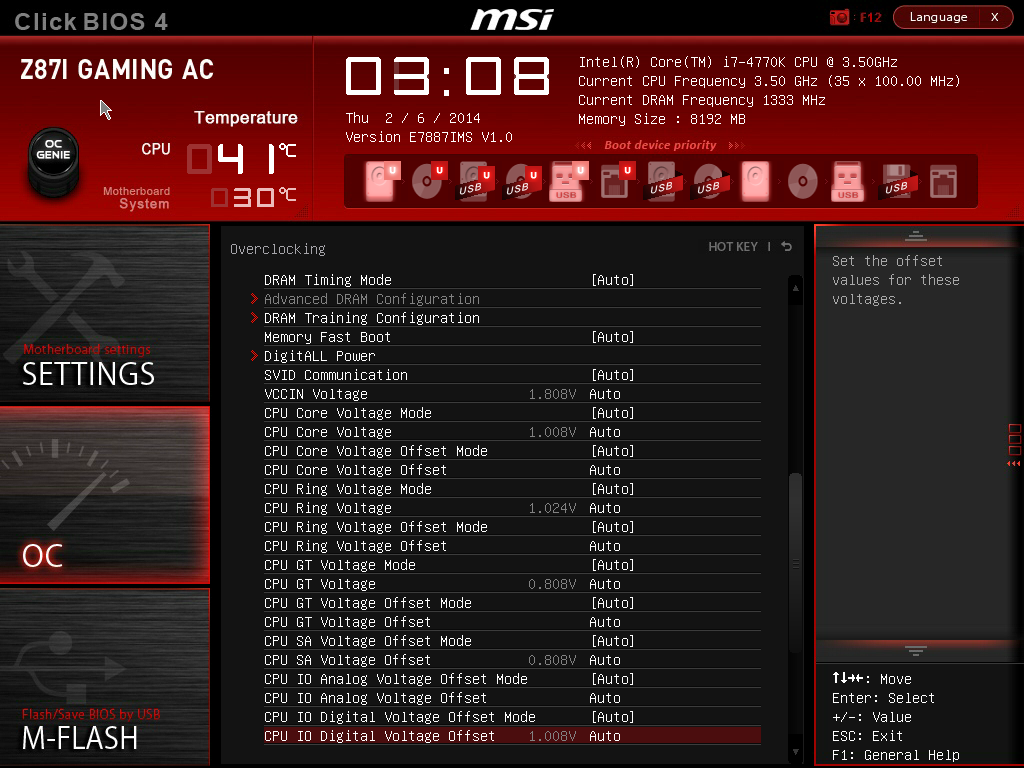

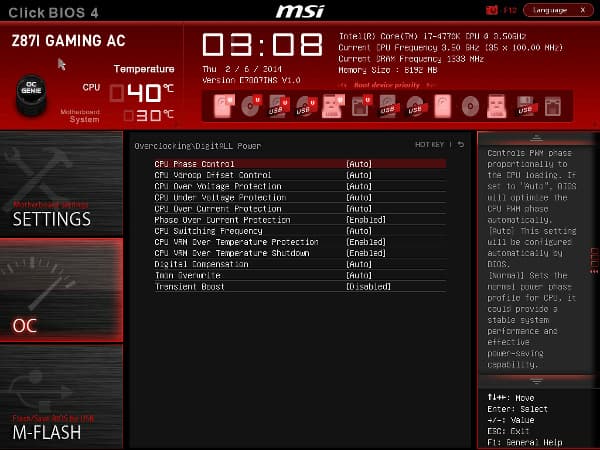

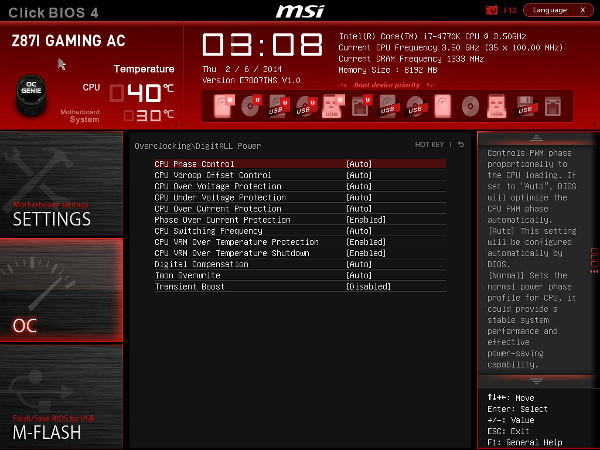

Маловероятно, что данный продукт будет использоваться для серьезных экспериментов по разгону процессора, но без раздела OC безусловно обойтись было нельзя. Здесь можно изменить параметры работы процессора (базовую частоту, множители), встроенного в него графического контроллера и оперативной памяти (частоту, тайминги), напряжения питания различных блоков, многочисленные опции контроллера питания.

Тестирование платы проходило с версией BIOS V1.0.

Функциональность

Платам компактных форматов ранее было сложно поспорить по набору функций со своими более крупными соперницами. Однако современные чипсеты Intel исключают подобное неравноправие. Использование Intel Z87 позволяет рассматриваемому продукту предоставить пользователю отличный комплект портов и контроллеров. Кроме него на плате есть только три дополнительных чипа, если не считать мелочи, — микросхемы сетевого и звукового контроллеров и чип Nuvoton NCT6779D.

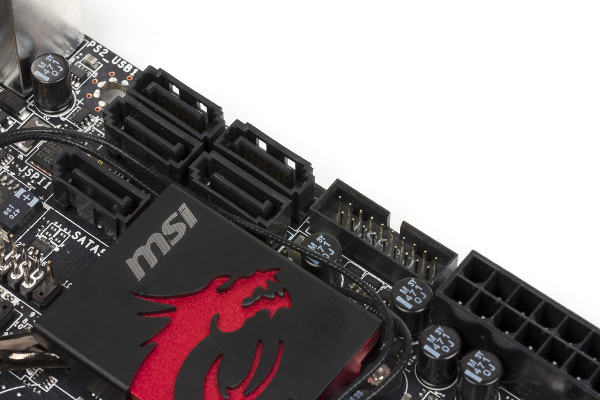

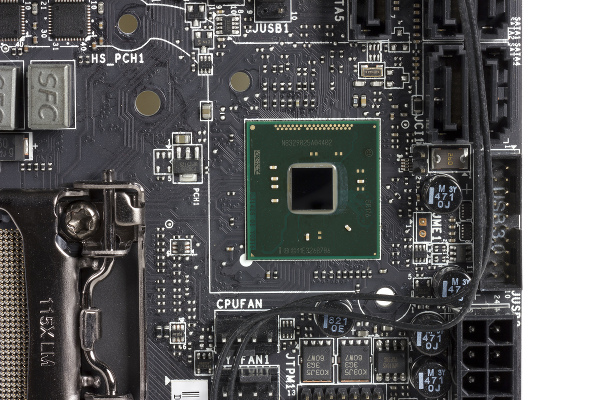

Данная модификация чипсета последнего поколения поддерживает SATA 6 Гбит/с на всех шести портах. В данной материнской плате пять портов представлены стандартными внутренними разъемами SATA, а шестой выведен на заднюю панель в виде eSATA (без питания). Скорее всего, mSATA в разъеме miniPCIe не поддерживается (по крайней мере, в документации об этом не упоминается). Внутренние вертикальные разъемы находятся в верхнем левом углу. Отметим, что их взаимное расположение позволяет пользоваться кабелями с защелками. Дисковый контроллер поддерживает RAID и технологии Intel SRT, RST, SCT.

Контроллер чипсета обеспечивает работу портов USB 2.0 и USB 3.0. Первые представлены парой внешних портов и еще два на корпусе можно подключить кабелем на внутренний разъем. Портов последнего поколения побольше, используются все шесть портов чипсета: четыре на задней панели и два на внутреннем разъеме. Про функцию ускоренной зарядки Super Charger упоминается только в разделе комплектных утилит. Немного больше информации приводится о функции USB Audio Power, которая обеспечивает порты USB более стабильным и качественным питанием для работы внешних аудиоустройств.

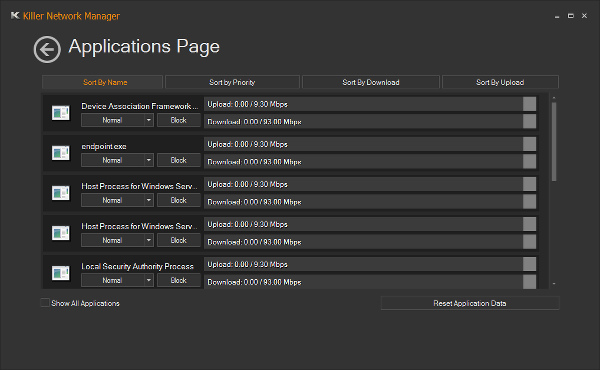

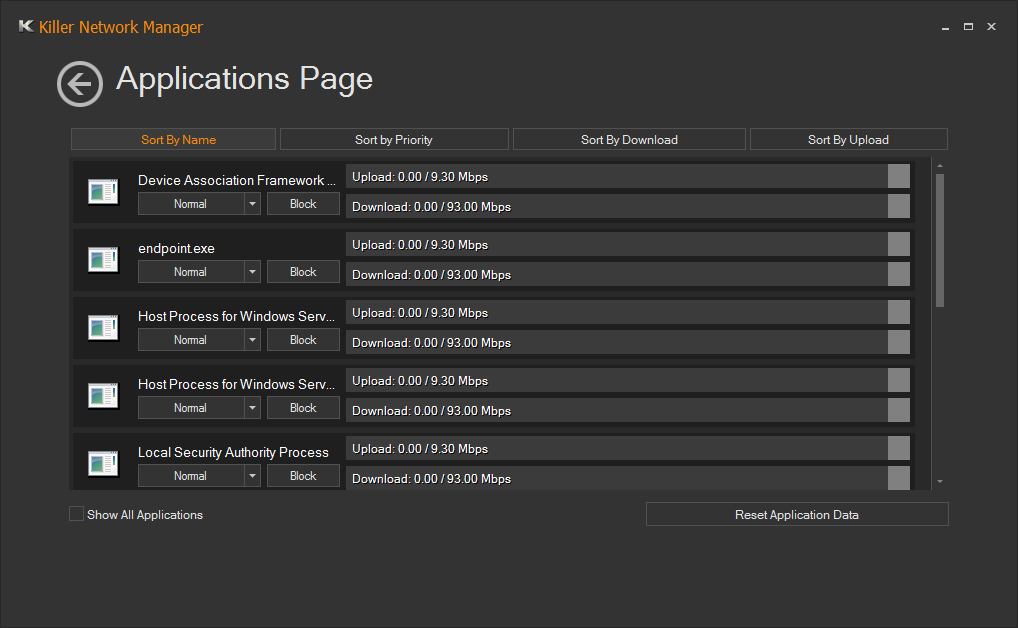

Встроенный гигабитный сетевой контроллер является одной из ключевых особенностей рассматриваемого продукта. Решение основано на технологии Killer Gaming от Qualcomm. В данном случае речь идет об использовании специального чипа Killer E2205 и набора фирменного программного обеспечения, способного, по словам производителя, обеспечить высокую эффективность требовательных к задержкам и скорости сетевых коммуникаций даже при высокой нагрузке.

Отметим, что контроллер имеет драйвера только для Windows 7/8/8.1. С точки зрения скорости в обычных задачах (например, чтение-запись файлов по сети) никакого существенного отличия от других современных решений нет. Конечно можно представить себе, что пользователь будет одновременно играть, смотреть HD-видео и обмениваться файлами, однако, на наш взгляд, эта ситуация несколько надумана. Гораздо большее значение в данном случае имеет скорость и качество Интернет-канала провайдера и что-то существенно изменить на локальном уровне практически невозможно.

Про установленный на плату беспроводной сетевой контроллер мы подробнее поговорим чуть ниже.

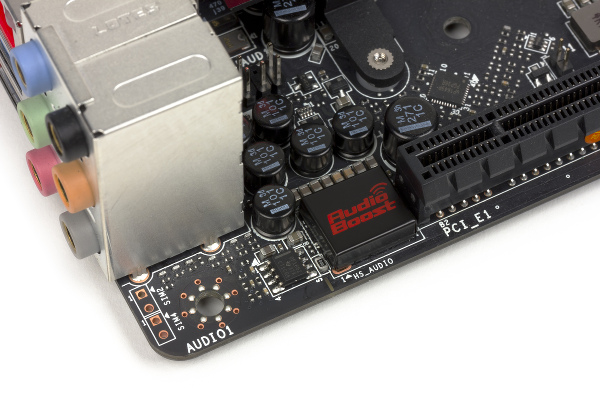

Основой звукового контроллера служит многоканальный HD-кодек Realtek ALC1150. Дополнительно используется экран на кодеке, двухканальный операционный усилитель OPA1652, специальные высококачественные конденсаторы и позолоченные разъемы на задней панели с возможностью подключения аналоговых акустических формата до 7.1 включительно и высокоомных наушников. Все это вместе проходит под маркетинговым названием Audio Boost. Отметим наличие цифрового оптического выхода и вывод звука через цифровые видеовыходы встроенного графического контроллера.

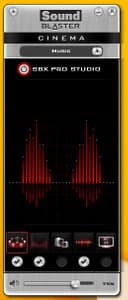

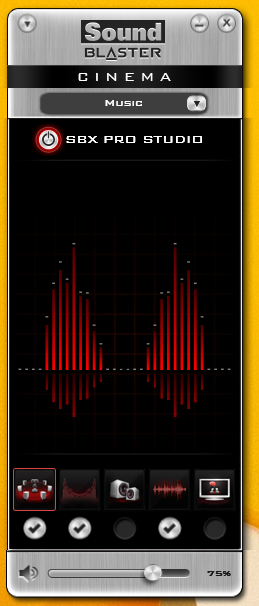

В комплект поставки материнской платы входит программное обеспечение Sound Blaster Cinema, предлагающее оригинальные технологии обработки звуковых данных. Впрочем, тестирование в программе RMAA между линейным выходом и линейным входом показало, что результаты существенно зависят от установленного драйвера. Лучше всего себя показал штатный драйвер Windows 8.1, который смог заслужить оценки «Хорошо» и «Очень хорошо» в наиболее популярных режимах. Программное обеспечение Realtek, загруженное с сайта MSI, имеет увеличенный уровень шума в некоторых режимах, а влияние «улучшателей» от Creative в некоторых тестах сложно назвать положительным.

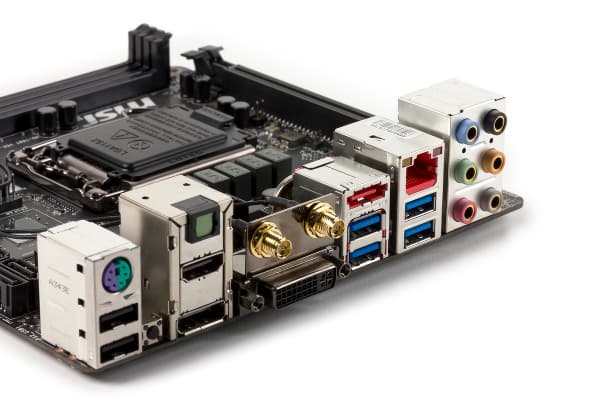

Материнская плата оборудована тремя видеовыходами для работы со встроенным в процессор графическим ядром: DVI-I (с поддержкой VGA через переходник), HDMI и Display Port. Максимальное разрешение для первых двух составляет 1920×1200 с 60 fps, а через DP можно получить до 4096×2160/24p. Все видеовыходы можно использовать одновременно.

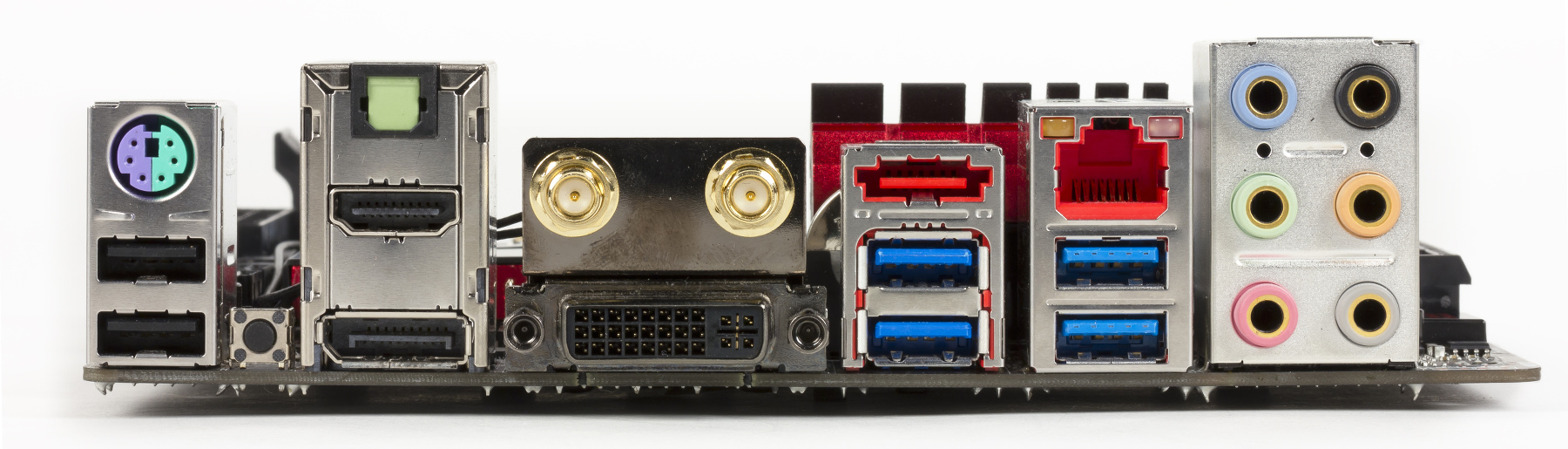

Кроме того, плата оборудована универсальным портом PS/2 для подключения мыши или клавиатуры. С учетом этого, общий список возможностей рассматриваемого продукта выглядит следующим образом:

  • 5 внутренних портов SATA 6 Гбит/с на базе чипсета и один порт eSATA;
  • 6 чипсетных портов USB 3.0: 4 на задней панели, 2 на внутреннем разъеме;
  • 4 чипсетных порта USB 2.0: 2 на задней панели, 2 на внутреннем разъеме;
  • DVI-I, HDMI и Display Port для обслуживания встроенного в процессор графического контроллера;
  • гигабитный сетевой контроллер на базе микросхемы Killer E2205;
  • двухдиапазонный беспроводной контроллер Intel Dual Band Wireless-AC 7260 с поддержкой стандартов 802.11a/b/g/n/ac и Bluetooth;
  • звуковой контроллер на базе HDA-кодека Realtek ALC1150 формата 7.1, с аналоговыми выходами, оптическим цифровым выходом на задней панели платы, коннекторами для подключения аналоговых разъемов на корпусе;
  • универсальный порт PS/2 на задней панели.

Для предложенного производителем позиционирования данного продукта и с учетом его формата, набор данный набор выглядит оптимально. Материнская плата может быть использована для построения компактных высокопроизводительных систем, в том числе и игровых конфигураций. Единственный спорный момент — установленный сетевой контроллер, имеющий поддержку только семейства операционных систем Windows. Впрочем, учитывая текущую ситуацию на рынке, это замечание не очень существенно. Сторонники других операционных систем скорее всего выберут более доступную, модель материнской платы, поскольку многие технологии не будут ими востребованы.

Беспроводной контроллер Intel Dual Band Wireless-AC 7260

Материнская плата MSI Z87I Gaming AC отличается наличием в комплекте беспроводного сетевого контроллера. Сложно считать это существенным преимуществом для массового пользователя, однако если говорить о топовом сегменте, когда пользователь выбирает максимальное решение все-в-одном с работой «из коробки», это выглядит вполне обосновано.

Конечно, можно было бы работать с USB-контроллером или самостоятельно установить miniPCIe адаптер, но реализация беспроводного контроллера в данном продукте интересна с нескольких точек зрения: вы получаете именно встроенный адаптер, который не требует внешнего подключения и не занимает слоты/порты, а конструкция платы позволяет реализовать удобное подключение антенн к нему.

В качестве адаптера был выбран Intel Dual Band Wireless-AC 7260 + Bluetooth. Эта современная модель для шины PCIe способна работать в двух диапазонах (2,4 и 5 ГГц) в стандартах 802.11a/b/g/n/ac. Максимальная скорость соединения на 2,4 ГГц в 802.11n составляет 300 Мбит/с, а для 802.11ac в 5 ГГц можно получить 867 Мбит/с. Беспроводной контроллер можно использовать с операционными системами Windows 7/8/8.1, а также есть поддержка отдельного проекта для работы в Linux. Кроме того, устройство оборудовано адаптером Bluetooth, поддерживающем версии 2.1, 2.1+EDR, 3.0, 3.0+HS и 4.0 (BLE). Напомним, что этот адаптер подключается к линиям шины USB 2.0, которые есть в разъеме miniPCIe.

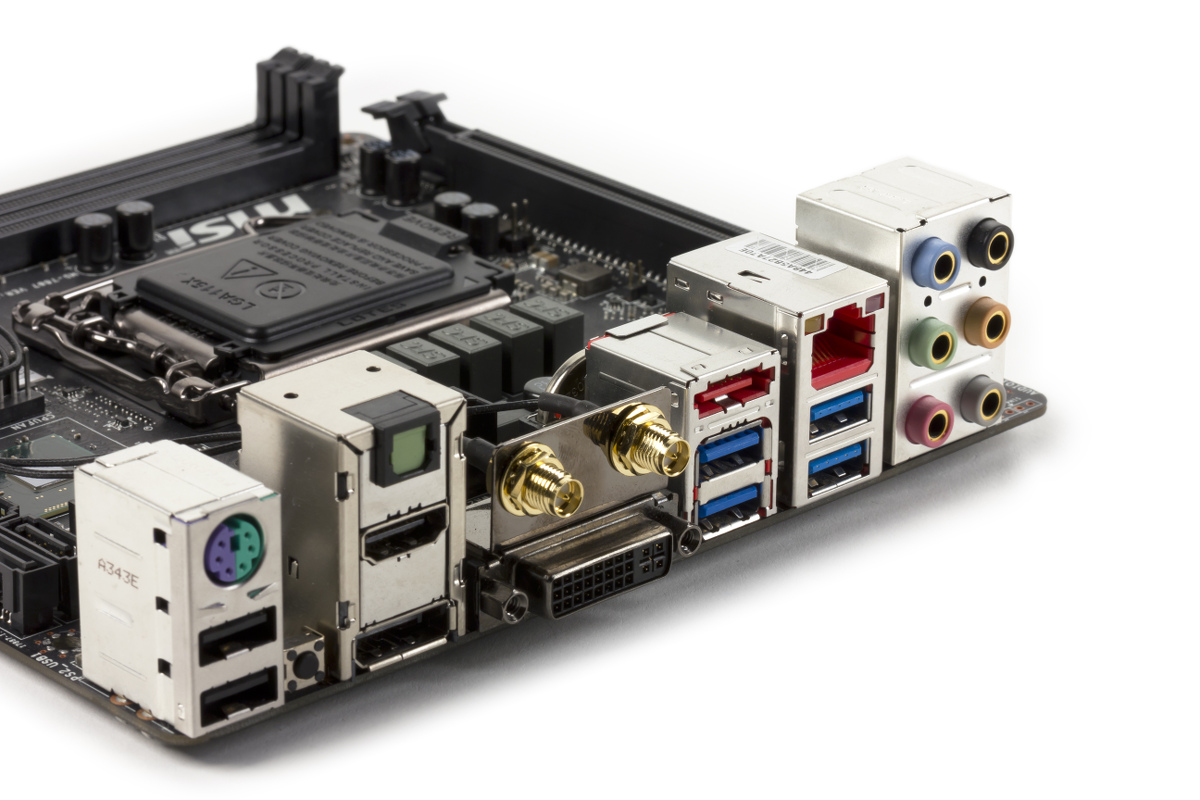

Материнская плата имеет специальный уголок из металла на задней панели для подключения двух антенн. Разъемы у них стандартные и пользователь, скорее всего, не будет испытывать сложностей с их подключением и использованием.

Для тестирования производительности мы использовали роутеры Asus RT-AC66U (тест в режимах 802.11ac на 5 ГГц и 802.11n на 2,4 ГГц) и RT-N66U (тест 802.11n на 5 ГГц). Расстояние между устройствами составляло около четырех метров, тестирование проводилось в восемь потоков. Тестовые системы работали под управлением Windows 8.1 64 бит.

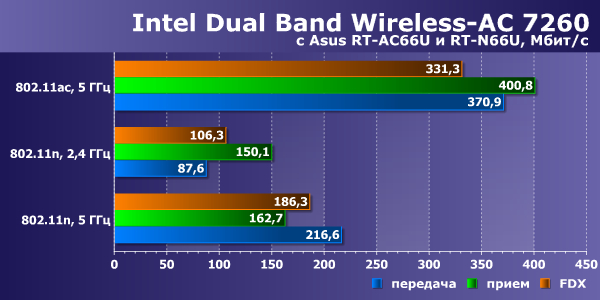

Производительность беспроводного контроллера

Как вы помните, некоторое время назад, беспроводные адаптеры Intel для стандарта 802.11n являлись одними из наиболее производительных. Однако новое поколение для 802.11ac уже сложно отнести к лидерам по скорости работы. Впрочем, рассматриваемая модель демонстрирует в целом неплохие результаты, с учетом ее аппаратной конфигурации.

Мы попробовали также протестировать Bluetooth в поисках реализации 3.0+HS (опубликованной еще в 2009 году), когда непосредственно Bluetooth используется только для установления соединения, а передача данных осуществляется с использованием 802.11. Однако два одинаковых адаптера Intel не смогли договориться между собой о таком режиме и смогли общаться только на 2.1+EDR, что составляет около 150 КБайт/с.

Впрочем, сегодня беспроводные контроллеры являются не только способом подключения вычислительных систем к сети, но и обеспечивают другие интересные функции. В частности если говорить об Intel, компания разработала стандарт WiDi (Intel Wireless Display) для беспроводной передачи изображения на телевизоры и другие устройства. Ранее для работы данного сервиса использовалось специализированное программное обеспечение от Intel. Сегодня в Windows 8.1, в том числе благодаря поддержке Miracast в WiDi, вы можете установить подключение средствами самой операционной системы. Правда эти изменения привели к некоторой путанице в терминах, стандартах и технических требованиях.

Сертифицированных альянсом Wi-Fi продуктов с поддержкой Miracast на рынке уже достаточно много. Правда, надо отметить, что подавляющее большинство устройств отображения на сайте альянса представлено различными моделями телевизоров LG. Использованный для тестов телевизор этого производителя прошлого года выпуска с недавним обновлением прошивки получил совместимость с WiDi. Так что с ним не обязательно использовать внешний дополнительный приемник, например, такой как Netgear PTV3000.

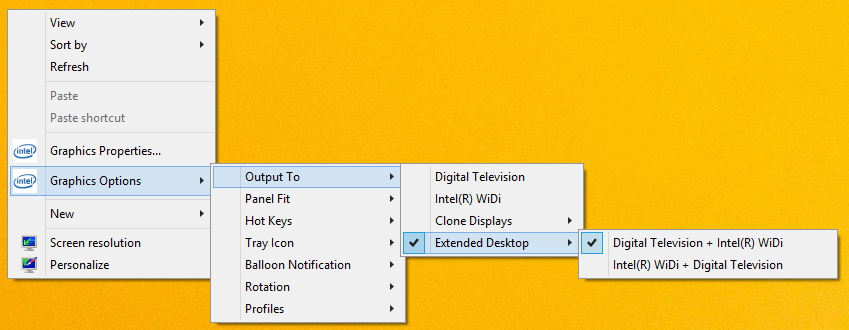

Проверка показала, что рассматриваемая материнская плата в сочетании с процессором Intel Core i7, его встроенным графическим ядром и комплектным беспроводным модулем способна обеспечить подключение к беспроводным дисплеям при работе под управлением Windows 8.1. Однако с точки зрения простоты и удобства включения данного режима текущая реализация явно не рассчитана на массового пользователя. При этом, удаление или замена беспроводного контроллера и установка внешней видеокарты нарушают и без того хрупкое состояние работоспособности данной технологии.

Резюмируем исследование комплектного беспроводного контроллера. Адаптер Intel Dual Band Wireless-AC 7260 способен обеспечить скорость работы сети на уровне 100-400 Мбит/с в зависимости от роутера и режима подключения. Проводная гигабитная сеть, конечно, будет быстрее, однако и такой результат сегодня выглядит достойно. Дополнительно это устройство позволяет работать и с протоколом Bluetooth, например, для подключения беспроводных контроллеров, аудиоустройств и смартфонов.

Возможности разгона

Несмотря на компактные размеры, рассматриваемая материнская плата может быть использована и для неэкстремального разгона процессора. Способствует этому неплохая система питания процессора и наличие большого числа соответствующих опций в BIOS. Однако не стоит забывать, что все-таки сравнение с полноформатными решениями она проиграет и смысла использовать ее для достижения рекордов, пожалуй, нет. Также обратим внимание на необходимость обеспечения эффективного охлаждения штатных радиаторов и других элементов платы при работе в нестандартных режимах.

С настройками по-умолчанию ядра тестового процессора Intel Core i7-4770K работали на 800 МГц без нагрузки и повышали частоту до 3,7 ГГц при запуске мультипоточного LinX. «Однокнопочный» разгон с использованием кнопки «OC Genie», присутствующей как в BIOS, так и в программе Control Center, позволил с нашим экземпляром процессора достичь 4 ГГц под нагрузкой LinX.

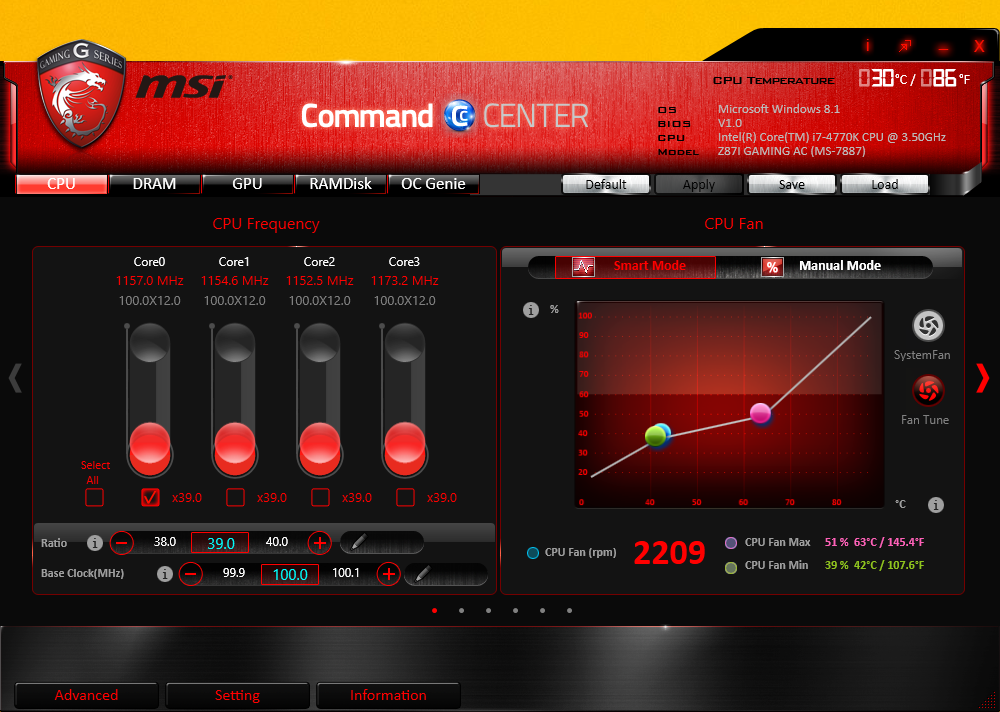

Далее мы попробовали через штатную утилиту увеличить множитель Turbo Boost до 43 и получить 4,3 ГГц. В этой конфигурации (напомним, что напряжения и большинство остальных параметров оставалось в состоянии «Авто») система также успешно прошла нагрузочный тест LinX. Последний тест в этом разделе проводился в программе Intel Extreme Tunung Utility, с которой рассматриваемая модель совместима. С повышением напряжения питания можно добавить еще одну-две сотни мегагерц.

При необходимости пользователь может использовать и настройки в разделе «ОС» BIOS для достижения необходимого результата.

В целом, материнская плата показала аналогичные другим решениям для данной платформы результаты, что для компактного форм-фактора можно записать в плюсы. С практической точки зрения, разгон скорее будет ограничиваться производительностью системы охлаждения компьютера, чем возможностями материнской платы.

В тестировании использовались СВО Corsair Hydro Series H100, модули оперативной памяти Corsair Vengeance CMZ16GX3M4X2133C11R (два модуля из набора) и блок питания Corsair TX750M.

Заключение

Времена, когда домашний компьютер ассоциировался исключительно с крупными полноразмерными корпусами давно прошли. Сегодня все больше пользователей отдают предпочтение универсальным компактным системам. Относительно новый сегмент готовых решений, выросший из категории неттоп, с увеличением мощности платформы способен обеспечить достаточную производительность для подавляющего большинства домашних сценариев использования. Однако если от компактной системы требуется сравнимая с традиционными компьютерами скорость вычислений в сложных задачах, в частности играх и обработке видео, то практически единственным вариантом остается создание ПК на базе материнских плат формата Mini-ITX. Они позволяют установить самые быстрые процессоры, любые современные модели видеокарт и модули оперативной памяти высокой емкости. Что же касается остальных возможностей, то последнее поколение чипсетов компании Intel способно удовлетворить большинство требований с точки зрения интерфейсов SATA и USB, а звуковые и сетевые контроллеры много места не занимают.

Материнская плата MSI Z87I Gaming AC является ярким представителем верхнего сегмента решений формата MiniITX. Она основана на топовом чипсете Intel Z87 для платформы LGA 1150 и может использоваться в качестве основы компактных высокопроизводительных систем. Из оригинальных решений отметим цветовое решение, использование сетевого контроллера Qualcomm Killer E2205, установленный в слот расширения miniPCIe беспроводной адаптер Intel с поддержкой стандарта 802.11ac, наличие порта PS/2 и реализацию встроенного звукового контроллера. Продукт имеет достаточно удобную компоновку, качественно изготовлен и имеет неплохие возможности по разгону процессора. Не очень понравилась реализация системы управления вентиляторами, которая имеет существенное значение для компактных компьютеров. Также напомним, что проводной сетевой контроллер получится использовать только в операционных системах Microsoft Windows. Впрочем, рынок продуктов данного формата относительно невелик, так что определиться с выбором, имея точный список требований, будет несложно.
