MSI FM2-A85XA-G65A

Модель Military-класса на чипсете AMD A85X


В модельном ряду компании MSI модели с пометкой «Military» отличаются использованием элитных компонентов в цепях питания, расширенными возможностями в разгоне и, конечно же, соответствующей внешней атрибутикой. Не только упаковка, но и сама плата (например, радиаторы) должны продемонстрировать некую брутальность. Иначе какой же это «военный» продукт?

Особенности платы

материнская плата MSI FM2-A85XA-G65

Плата имеет полный набор атрибутов плат для энтузиастов. Даже тепловую трубку не забыли. Правда, соединяет она не все радиаторы системы охлаждения, а только те, что охлаждают полевые транзисторы в цепи питания процессора. Настоятельной необходимости в этом нет, ведь процессоры для этого разъема потребляют не более 100 Вт. Поэтому только самые экстремальные из экстремальных оверклокеров смогут оценить этот запас прочности.

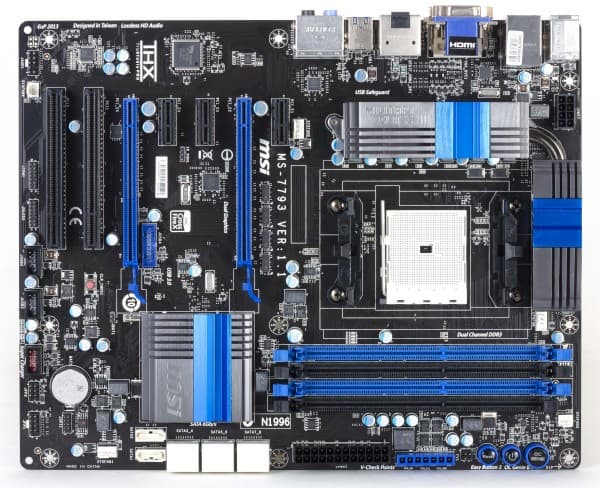

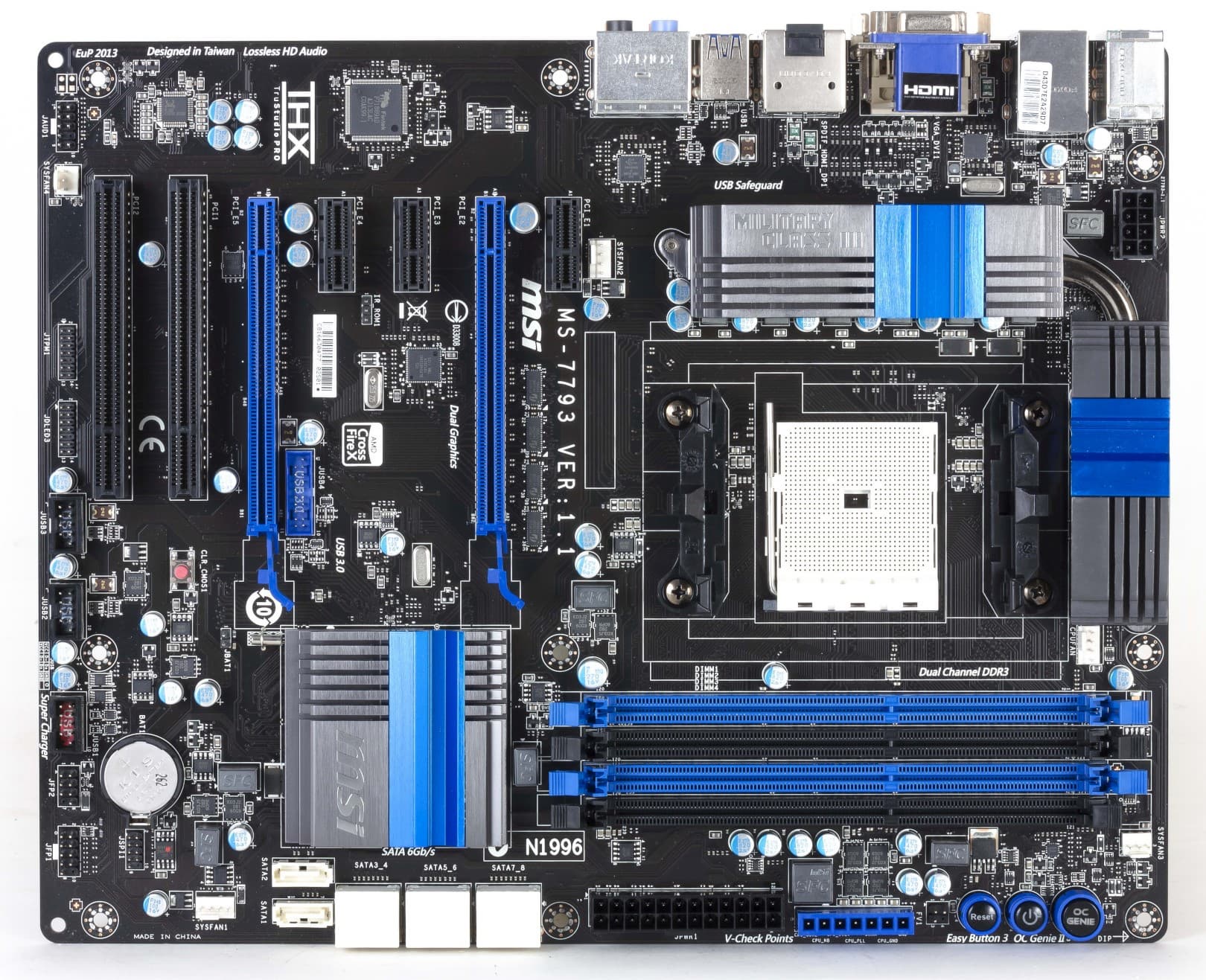

Плата имеет стандартные ATX-габариты. Компоновка просторная, учитывая тот факт, что чипсет сейчас включает практически все необходимое, и потребность в дополнительных контроллерах сведена к минимуму. Двух графических слотов вполне достаточно, чтобы организовать даже самую «горячую» CrossFire-связку, поскольку расстояние между этими слотами двойное.

материнская плата MSI FM2-A85XA-G65

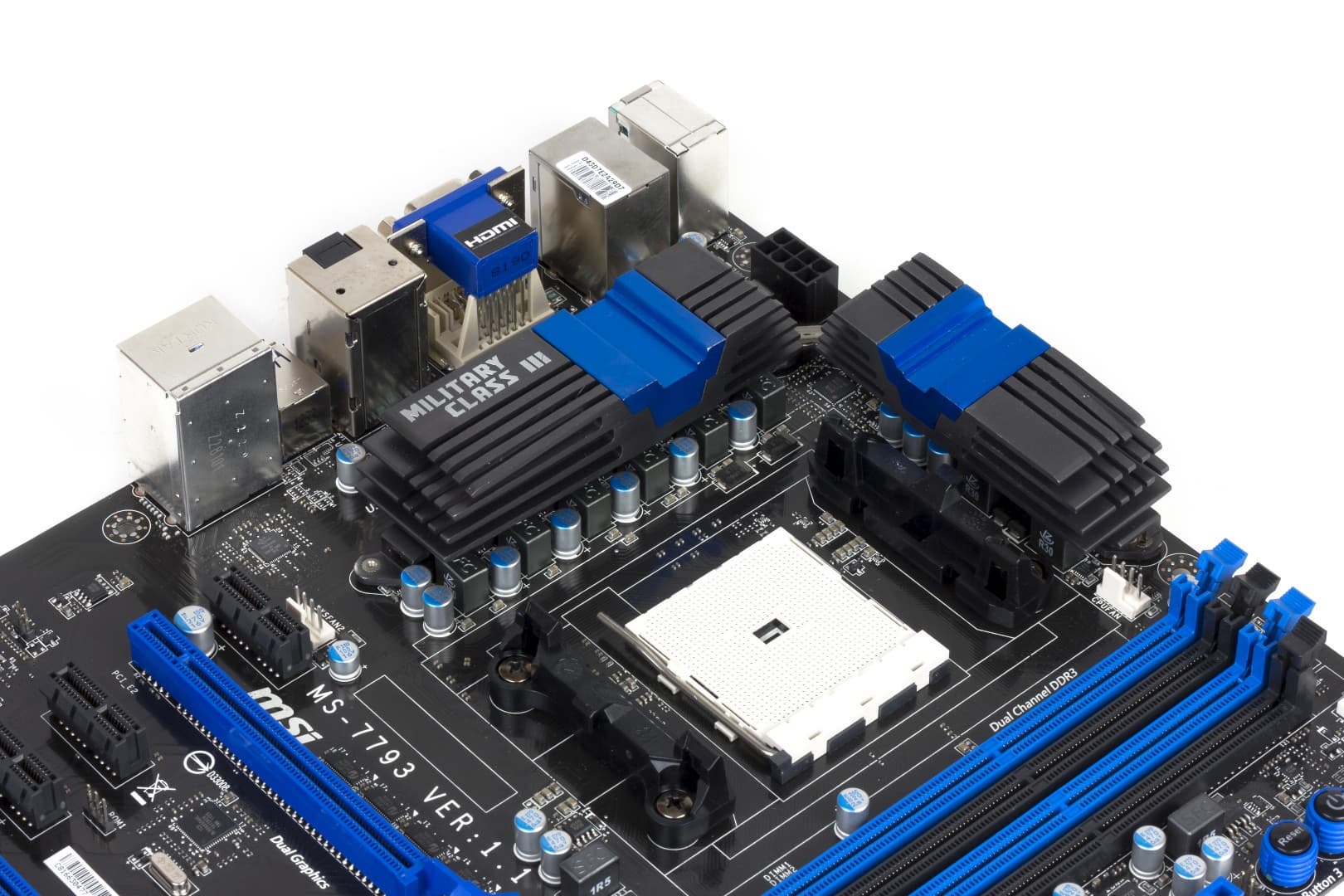

Радиаторы плате достались совершенно не бутафорские, никаких табличек и прочих украшательств, которые зачастую ухудшают конвекцию. Высота радиаторов 31 мм, и один из них находится в 5 мм от рамки процессорного гнезда. Соответственно, процессорный кулер должен иметь радиатор, поднятый над поверхностью платы на соответствующую высоту.

материнская плата MSI FM2-A85XA-G65

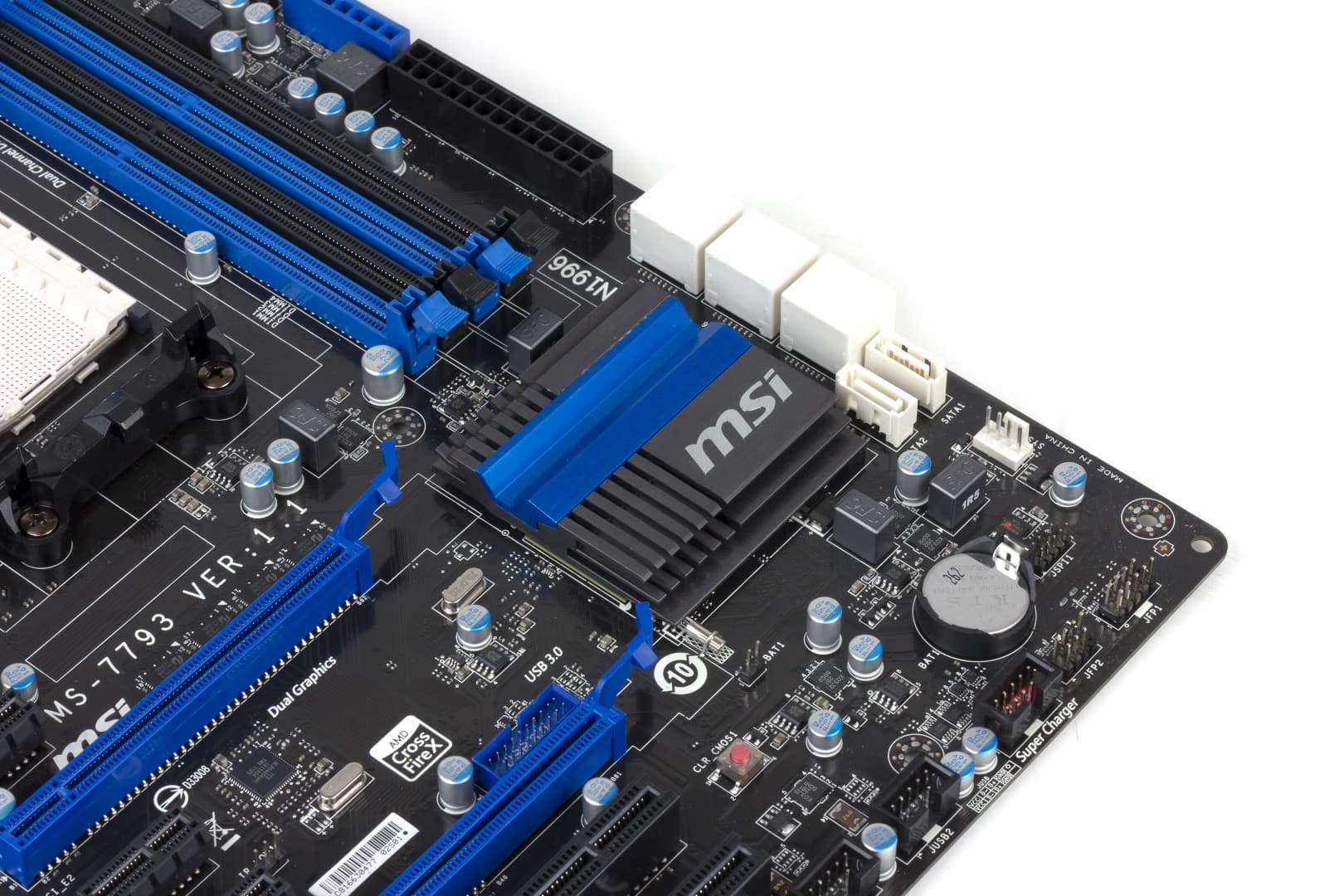

Радиатор на южном мосту имеет схожий дизайн, но небольшой размер. Конечно же, с учетом невысокого тепловыделения чипсета, такого охлаждения вполне достаточно. Из оверклокерских «штучек» плата имеет контактную колодку для замера напряжений мультиметром. Это вряд ли заинтересует рядового юзера, однако используется на соревнованиях по оверклокингу, где данная плата, судя по банерам в ее рекламе, уже участвовала в установке рекордов.

материнская плата MSI FM2-A85XA-G65

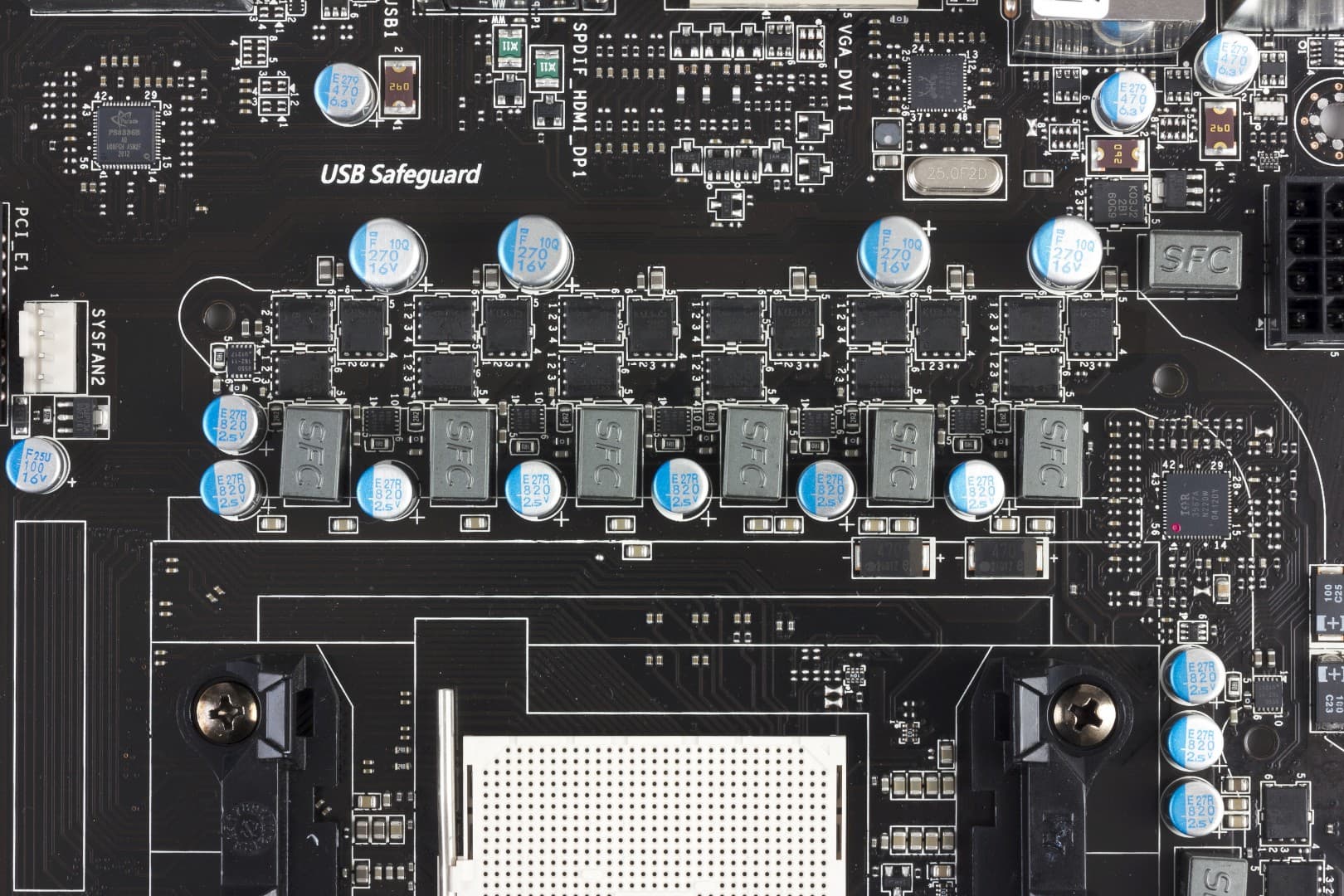

Именно компонентам в цепи питания процессора плата обязана своему «милитаристскому» позиционированию. Твердотельными конденсаторами сейчас, конечно, трудно кого-либо удивить, но на данной плате, по заявлению производителя, они способны выдержать до 10 лет работы в самых жестких условиях. Катушки SFC (Super Ferrite Choke) пропускают «на 30% больший ток по сравнению с обычными».

материнская плата MSI FM2-A85XA-G65

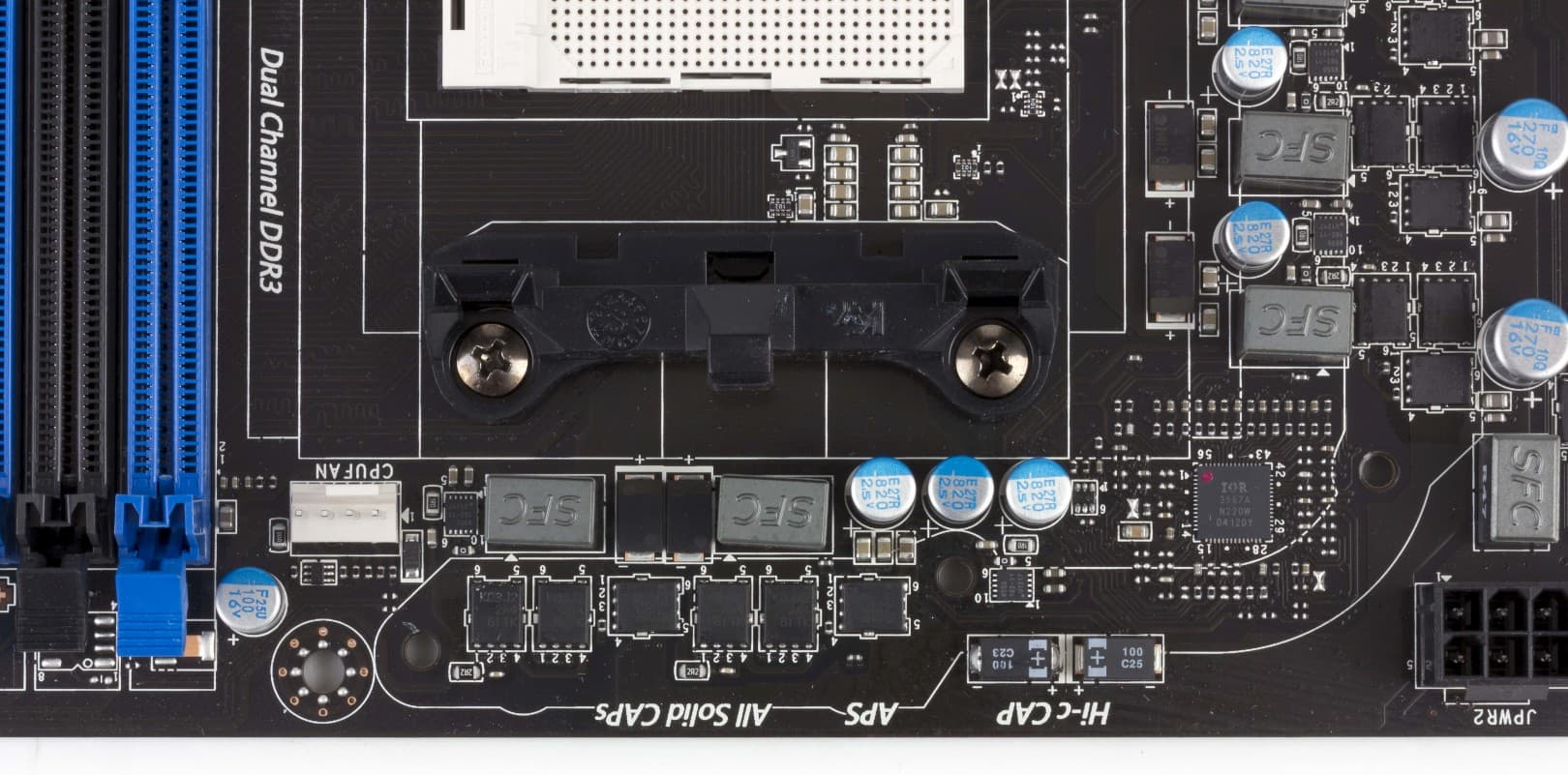

Наконец, помимо «простых» твердотельных конденсаторов, на плате используются также компактные «танталовые». Все это великолепие сертифицировано по военному стандарту MIL-STD-810G. Стоит напомнить, что TDP процессоров под Socket FM2 не превышает 100 Вт. Соответственно, даже нет необходимости пересчитывать емкость конденсаторов и количество фаз и использованных в них транзисторов, чтобы понять очевидную избыточность этой схемы для 99% сценариев использования платы, включая разгон по всем правилам.

материнская плата MSI FM2-A85XA-G65

Упаковка достаточно компактная, с очень заметной символикой. Если где-то платы продаются в супермаркетах, внимание она точно привлечет издалека.

материнская плата MSI FM2-A85XA-G65

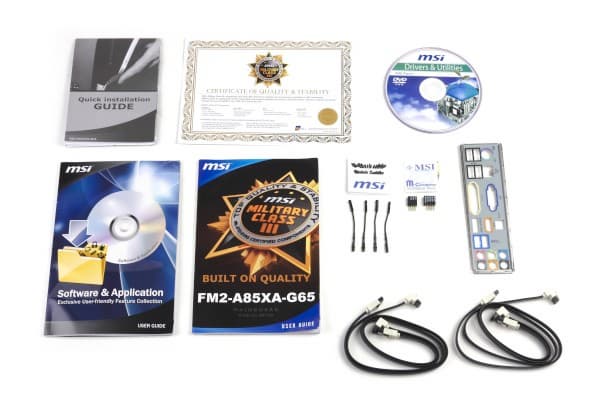

В комплекте есть отдельное руководство по софту, входящему в комплект поставки, а также переходники для удобства подключения мультиметра и проводов от передней панели.

материнская плата MSI FM2-A85XA-G65

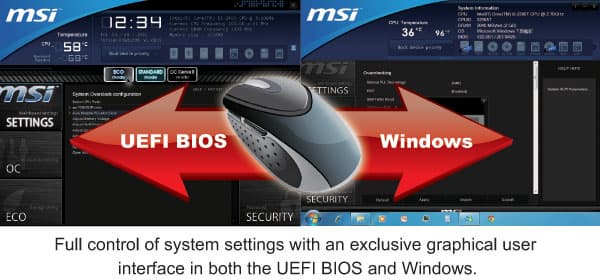

Из фирменных «полупрограммных» функций нужно упомянуть возможность доступа к BIOS Setup из Windows, что действительно очень удобно и будет оценено по достоинству не только оверклокерами.

Функциональность

материнская плата MSI FM2-A85XA-G65

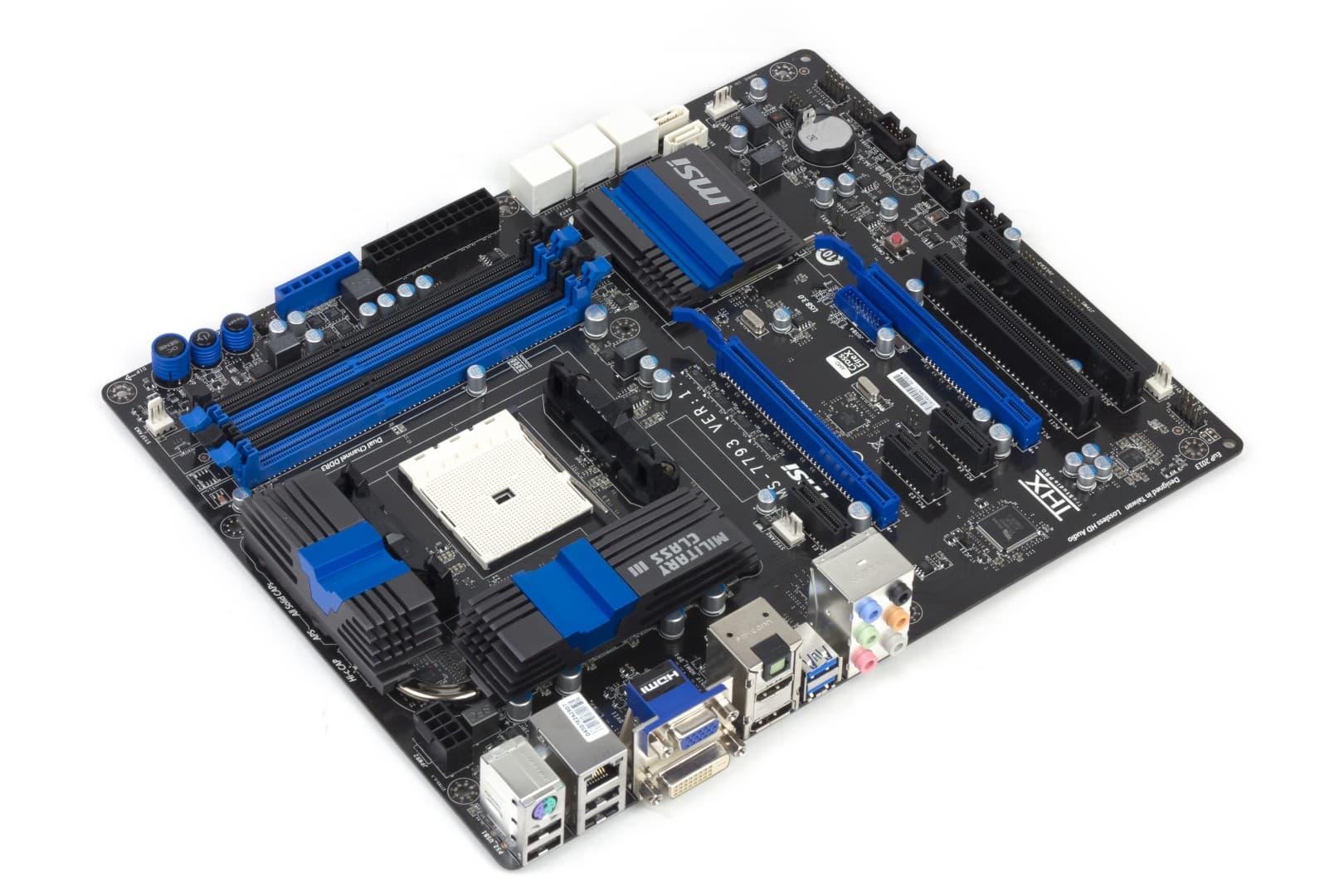

по ссылке — вид платы в 3/4 со стороны задней панели

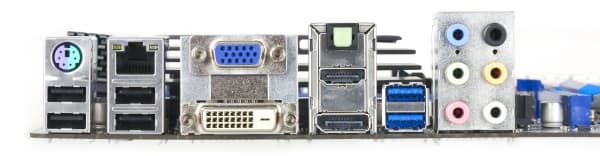

На задней панели, помимо полного комплекта видеопортов, имеется 6 USB-портов, из которых только 2 соответствуют стандарту 3.0. Это логично, учитывая, что пользователь скорее подключит скоростные накопители к разъемам на передней панели — а к разъемам на задней панели чаще подключается низкоскоростная периферия.

Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892), оптический S/PDIF-Out выведен на заднюю панель;
  • сетевой контроллер (Realtek 8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (Fintek F71889AD), в BIOS предусмотрено автоматическое управление процессорным вентилятором в соответствии с установленной пользователем целевой температурой (необходим вентилятор с 4-контактным разъемом), также можно ограничить частоту вращения двух системных вентиляторов на фиксированную величину до 50%.

Разгон

Настройки для разгона в BIOS Наличие Примечание (диапазон регулировки)
Тайминги памяти + есть поддержка профилей XMP
Частота памяти + DDR3-800—DDR3-2133
Опорная частота ЦП + 100—190 МГц
Коэффициент умножения ЦП +
Напряжение процессора + 1,3—1,9 В (CPU)
1,0—1,5 В (CPUNB)
Напряжение памяти + 1,29—2,01 В
Напряжение чипсета + 0,9—1,5 В

(*) Диапазоны регулировки коэффициента напряжения процессора приведены для процессора AMD A10-5800K. Использовалась версия BIOS 1.2.

Можно со всей ответственностью заявить, что даже в экстремальном разгоне должно хватить диапазонов регулировки частот и напряжений, доступных на этой плате.

А в наших тестах все снова уперлось в способности процессора под воздушным охлаждением (A10-5800K стабильно работал на 4,6 ГГц).

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром для системы в целом.

AMD A10-5800K MSI FM2-A85XA-G65A ASRock FM2A85X Extreme6
Редактирование текста, Вт 20 15
Воспроизведение HD-видео (H.264), Вт 32—65 32—68
Максимальная нагрузка (тест стабильности AIDA64), Вт 77—116 92—121

Интересно, что плата MSI оказалась более «транжирящей» в простое, несмотря на цифровую схему питания, по сравнению с более простой по конструкции моделью ASRock. Однако при работе с нагрузкой ее можно охарактеризовать как более экономичную.

Выводы

Высокое качество компонентов и конструкцию этой платы никак нельзя поставить под сомнение. Остается лишь вопрос целесообразности приобретать под бюджетные процессоры, которые составляют линейку моделей с Socket FM2, столь основательную и недешевую плату. Разве что с заделом на будущее, когда на этот разъем перекочуют более мощные процессоры. Целевая ниша спортсменов-оверклокеров уж слишком мала, чтобы в расчете на нее выпускать отдельную модель платы.

Средняя текущая цена (количество предложений) модели в московской рознице: Н/Д(0)

Благодарим компанию Enermax
за предоставленный для стенда БП Revolution 87+ 750 Вт
