Обзор системной платы MSI MS-6301

Вместе с платами на VIA Apollo Pro133A на рынке начинают появляться продукты и на i820. Правда, платы с памятью типа RDRAM пока рассматривать желания нет никакого — учитывая высокую стоимость этого типа памяти и его при этом сомнительные преимущества, они вряд ли найдут широкое применение, по крайней мере сейчас. А вот материнские платы на i820 с MTH, поддерживающие SDRAM, возможно, свое место на рынке найдут — существует достаточно широкий круг людей, желающих, во что бы то ни стало видеть надпись Intel на микросхемах чипсета. И хотя, как я уже неоднократно показывал, такие системные платы уступают в производительности платам на VIA Apollo Pro133A, игнорировать их нельзя.

В этом обзоре речь пойдет о системной плате MS-6301, выпущенной одним из основных партнеров Intel и одним из крупнейших тайваньских производителей материнских плат, компанией Micro-Star International. Эта плата представляет интерес не только потому, что выполнена на относительно новом чипсете i820, но и тем, что в ней реализовано несколько фирменных инноваций, включая встроенную систему диагностики D-LED. Обо всем этом мы и поговорим ниже.

Спецификация

  • Процессор
    • Поддерживаются Intel Pentium II/III и Coppermine процессоры с частотой системной шины 133 МГц
    • Поддерживаются частоты процессоров 350/400/450/500/533/600/700/733 МГц
  • Чипсет
    • Intel 820 (MCH 82820 + MTH 82805AA + ICH 82801AA + FWH 82802AB)
  • Системная память
    • Поддерживаются три 168-контактных слота DIMM для установки модулей памяти SDRAM
    • Максимальный объем поддерживаемой памяти — 512 Мбайт или 1 Гбайт (при использовании registered DIMM)
  • AGP
    • Слот AGP, поддерживающий 4x mode
  • Слоты
    • Один AMR (Audio Modem Riser) слот
    • Пять 32-битных BusMaster PCI слотов
    • Один слот ISA
  • Интегрированный UltraDMA/66 контроллер
    • 2 канала UltraDMA/66 Bus Master IDE (с поддержкой до 4 ATAPI-устройств)
    • Поддерживаются приводы DVD-ROM, CD-ROM, CD-R, CD-RW, and LS-120
  • Интегрированный контроллер ввода-вывода
    • Один FDD порт, позволяющий подключение до двух дисководов
    • Два последовательных и один параллельный (с поддержкой SPP/EPP/ECP) порты
    • Два порта USB
    • Один коннектор IrDA
    • Один Game-порт
    • Поддерживаются линейный вход, линейный выход, вход для подключения микрофона
  • Интегрированное аудио
    • Программный AC'97 кодек, встроенный в ICH
    • Creative CT5880 (опционально)
  • Интегрированный сетевой контроллер (опционально)
    • Intel 82559 10/100M Ethernet
  • BIOS
    • AMI Plug & Play BIOS с поддержкой DMI
    • Поддержка изменения напряжения питания процессорного ядра через BIOS Setup
    • Поддержка защиты от записи FWH
  • Разное
    • Встроенная система самодиагностики D-LED
  • Размер
    • ATX форм-фактор, 30,5х21 см

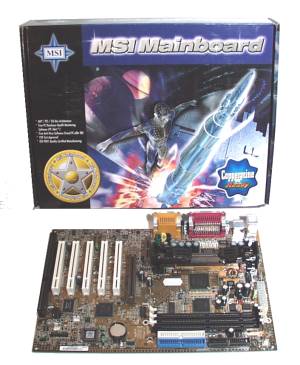

Плата поставляется в обычной для MSI коробке. В комплект поставки, помимо платы, входит кабель UltraDMA/66, кабель для подключения дисковода, руководство пользователя, компакт-диск и внешний термистор. Руководство, хотя и обладает достаточной даже для неквалифицированного пользователя детализированностью, к сожалению, не содержит ряд необходимых сведений, например о системе D-LED. На компакт-диске содержатся драйвера, необходимые для правильной работы плат на чипсете i820 и некоторое сопутствующее программное обеспечение, типа собственной программы мониторинга и антивирусной программы PC-cillin 98.

Установка

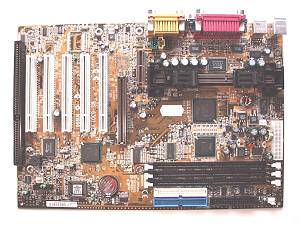

Как мы видим, несмотря на то, что Intel не собирается продолжать линейку Slot 1-процессоров далее 1 ГГц, производители системных плат не забывают создавать платы и с этим разъемом. Действительно, Slot 1 процессоров и так уже выпущено достаточно много, да и новые CPU в корпусе SECC2 будут появляться (пусть и с некоторым опозданием вслед за FC-PGA) до конца текущего года. Более того, благодаря тому, что на рынке представлено большое количество переходников из Slot 1 в Socket 370, материнские платы со Slot 1 выглядят достаточно привлекательно. Видимо, руководствуясь этими соображениями, MSI включила в линейку своей продукции системную плату на i820 и процессорным разъемом Slot 1 — MS-6301.

Благодаря тому, что MS-6301 основана на новом наборе логики Intel 820, который, в отличие от неминуемо устаревающего i440BX отвечает всем современным требованиям, она поддерживает 133-мегагерцовую процессорную шину (то есть делитель для частоты AGP 1:2), режим AGP 4x и протокол UltraDMA/66. Естественно, платой поддерживаются и все современные процессоры, включая Coppermine. Однако, как вы наверняка помните, Intel исключил из своего чипсета i820 поддержку системной шины 66 МГц, а это значит, что MS-6301 не работает с процессорами Intel Celeron, включая даже пока официально не вышедшие Celeron с ядром Coppermine, требующие те же 66 МГц FSB. Правда, на плате предусмотрен джампер, который находится непосредственно перед Slot 1, позволяющий запустить Celeron на частоте системной шины 100 МГц, однако далеко не все Celeron будут работать при таком разгоне. Так что любителям дешевых процессоров перед приобретением MS-6301, как и любой другой платы на i820, надо призадуматься…

Так как память RDRAM все еще продолжает оставаться заоблачно дорогой, Intel рекомендует производителям системных плат придерживаться в своих продуктах на базе i820 дизайна 0 RIMM + 2 DIMM, постепенно переходя к 2 RIMM + 2 DIMM. Однако, реализация интерфейса с SDRAM требует установки на системную плату дополнительного хаба — MTH, который не только увеличивает стоимость системной платы, но и транслируя обращения по последовательной шине Rambus в параллельные запросы к SDRAM и обратно, катастрофически снижает скорость работы памяти, что, естественно, отрицательно сказывается на производительности i820-системы с SDRAM в целом.

MSI в своей системой плате MS-6301 не стал слепо следовать интеловским руководящим указаниям и реализовал на своей плате 3 слота DIMM. Однако, поскольку MTH поддерживает только четыре банка памяти, два последних слота DIMM являются разделяемыми, то есть одновременно в них можно устанавливать только односторонние модули. Также не следует забывать и о том, что MTH поддерживает только PC100 SDRAM (то есть память всегда работает на частоте 100 МГц вне зависимости от частоты системной шины), требует наличия SPD у модулей памяти и не поддерживает ECC.

Если посмотреть на остальные слоты, расположенные на MS-6301, то помимо универсального AGP, поддерживающего AGP 1x/2x/4x графические карты, на плате имеется слот AMR, пять слотов PCI и один слот ISA. Так как сам набор логики i820 шину ISA не поддерживает, то для ее реализации используется дополнительный двухчиповый мост PCI-ISA состоящий из микросхем Winbond W83628F и W83629D. Если на плате интегрирован опциональный звук или сеть, то первый и пятый слоты PCI используют одно IRQ. Все слоты допускают установку полноразмерных карт расширения.

На MS-6301 может быть интегрирован опциональный звуковой контроллер Creative CT5880. В этом случае для проигрывания звука используется именно он, а не интегрированный в ICH программный AC'97 кодек, отнимающий при своем использовании до 10% производительности процессора. Creative CT5880 поддерживает все основные функции (3D-звук, 64-голосый табличный синтезатор и SPDIF (AC3)) и API.

Также MS-6301 может снабжаться и интегрированным сетевым Ethernet 10/100M контроллером Intel 82559. В этом случае сзади, рядом с USB-коннекторами имеется и RJ-45 разъем (для витой пары). Похоже, сетевые контроллеры мы будем теперь встречать на системных платах все чаще и чаще — таковы уж тенденции. К слову сказать, Intel уже достаточно давно интегрирует их на свои платы, а теперь вот к нему присоединилась и MSI. Что касается остальных производителей, то им придется иметь дело с сетевыми контроллерами, даже если они того не хотят — все новые интеловские чипсеты, которые будут использовать ICH2 (а это i820E и i815) уже имеют их внутри.

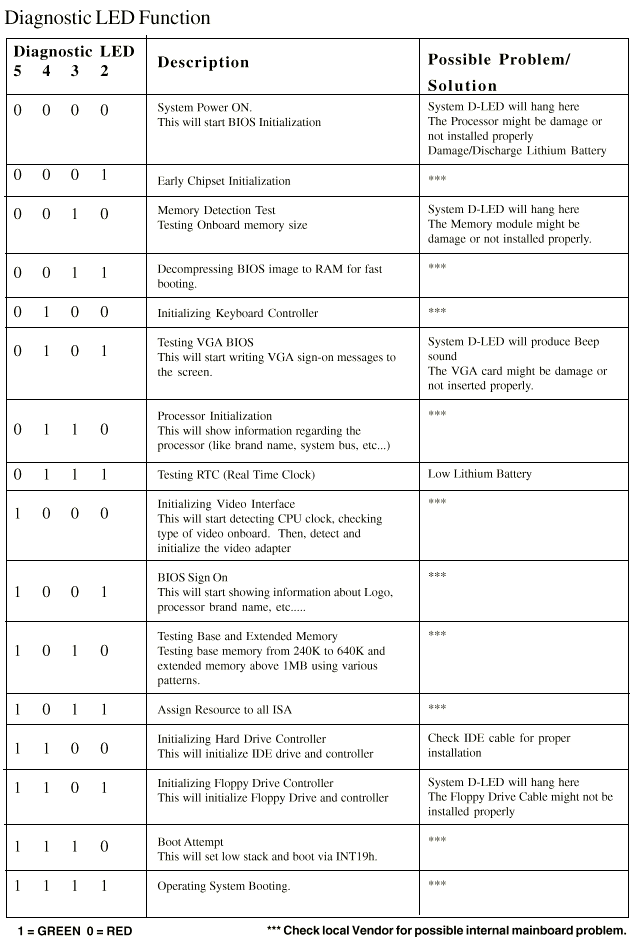

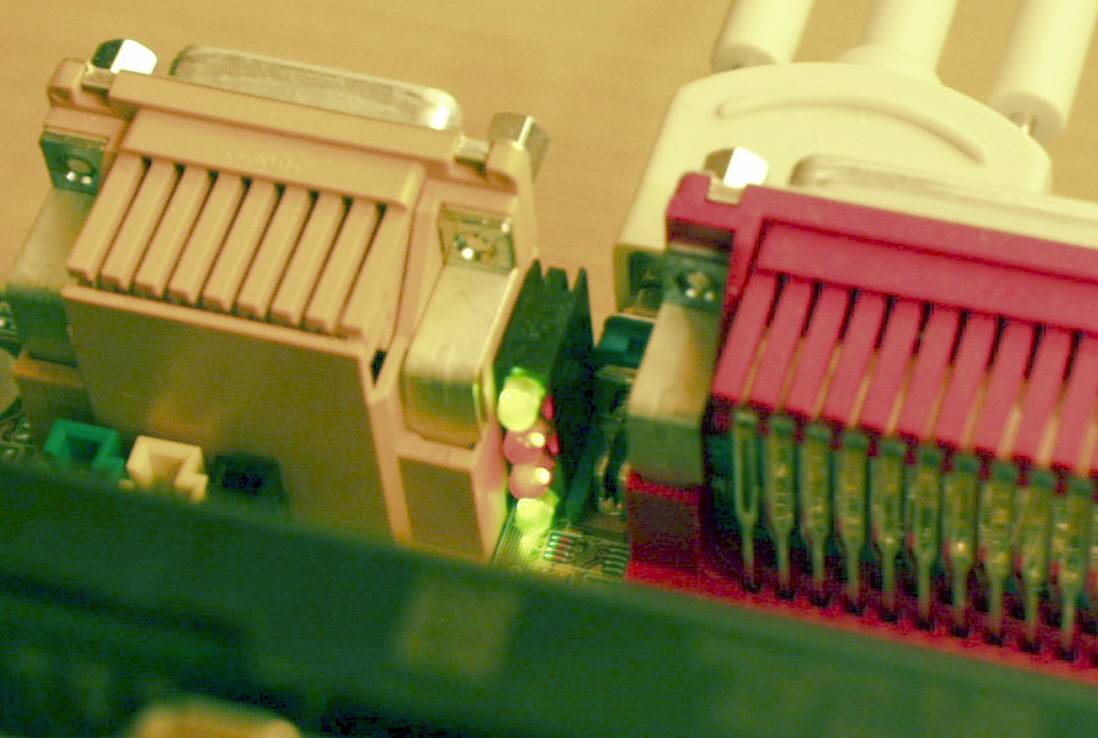

Еще одной интересной особенностью последних плат от MSI, в том числе и рассматриваемой MS-6301, является наличие диагностической системы D-LED (Diagnostic LED). Это четыре двухцветных светодиода, расположенные с обратной стороны разъемов последовательных и параллельных портов, которые пошагово отображают состояние процесса загрузки. Так, при возникновении проблем при старте системы по состоянию светодиодов можно легко локализовать источник неприятностей. Правда, немного неудобным является то, что при установке платы в корпус, светодиоды оказываются внутри него и их состояние нельзя определить, не снимая крышки корпуса. Тем не менее, должен отметить, что уникальная система D-LED может очень помочь при решении проблем, возникающих с PC. Список состояний, отображаемых при помощи D-LED можно посмотреть на иллюстрации справа.

Плата имеет достаточно продуманный дизайн. Разъемы для подключения IDE-устройств и дисководов находятся в месте, отведенном им спецификацией ATX — перед слотами памяти. К сожалению, вместе с ними не уместился разъем для подключения питания, который располагается с краю платы между слотами DIMM и Slot 1. Немного неудобным является расположение джамперов выбора базовой частоты системной шины — непосредственно перед Slot 1. Это означает, что их положение надо изменять перед установкой процессора, в противном случае они скрываются под радиатором. Несмотря на большое количество микросхем, установленных на плате, ее глубина составляет всего 21 см — не на много больше глубины обычных плат. Это означает, что в любой ATX-корпус MS-6301 поместится без проблем.

BIOS у MSI MS-6301 выполнен на основе AMIBIOS версии 1.21 и выглядит похоже на всем знакомый Award BIOS 4.51PG. К сожалению, число установок для тонкой настройки невелико — отсутствует возможность ручного распределения прерываний по слотам PCI, также как нет возможности управления режимом AGP, что теоретически может вызвать проблемы совместимости с некоторыми видеокартами.

Для аппаратного мониторинга на MS-6301 используются возможности контроллера ввода-вывода Winbond W83627HF. Он позволяет измерять три температуры: процессора, определяемую встроенным в ядро термодатчиком, платы (датчик находится позади Slot 1) и температуру, измеряемую внешним термистором, который поставляется с системной платой и может быть установлен на любое устройство по желанию пользователя. Также контролируются скорости вращения трех вентиляторов, которые могут быть подключены к плате и восемь напряжений. Кроме этого в возможности аппаратного мониторинга входит обслуживание датчика целостности корпуса и определение номинального напряжения питания ядра процессора.

Системная плата MS-6301 поставляется с предустановленным универсальным складным механизмом крепления процессора. Также на плате имеется интегрированный пьезо PC-спикер.

Разгон

Как я уже отмечал в своих статьях, сам по себе чипсет i820 не очень-то хорошо относится к оверклокингу. Основная проблема заключается в том, что FWH работая на частоте PCI достаточно плохо относится к ее увеличению выше номинала. MS-6301, основанная как раз на i820, не имеет возможности устанавливать делитель частоты для шины PCI вручную. Этот делитель равен 1/3 при частотах FSB до 133 МГц и 1/4 при частоте системной шины 133 МГц и выше. Поэтому, использование частот FSB от 114 МГц до 133 МГц и выше 143 МГц оказывается весьма проблематично.

MSI MS-6301 позволяет устанавливать 13 значений частот системной шины: 100, 105, 114, 120, 124, 133, 138, 143, 148, 150, 152, 155 и 160. Однако, одновременно доступна только часть этих частот — либо до 133 МГц, либо выше 133 МГц в зависимости от частоты FSB, на которую рассчитан установленный CPU. Правда, для 100-мегагерцовых процессоров на плате имеется перемычка, изменение положения которой позволяет считать их 133-мегагерцовыми.

К сожалению, также как нет возможности задать вручную делитель частоты PCI, отсутствует и ручное конфигурирование делителя частоты AGP. До 133 МГц он всегда равен 2/3, а дальше — 1/2. Но наиболее расстроит оверклокеров тот факт, что MSI MS-6301 не предоставляет никаких возможностей для изменения напряжения ядра процессора. Единственным моментом, могущим хоть как-то скрасить переживания оверклокеров, является тот факт, что при работе процессора на частоте системной шины 133 МГц память работает на 100 МГц. То есть, можно не задумываться о поисках качественной PC133 SDRAM, вполне сойдет и старая PC100.

Если после очередного изменения частоты FSB в BIOS Setup плата не может стартовать, например по причине черезмерного разгона, способов заставить систему заработать не открывая корпус нет. Функция сброса частоты FSB при удержании в момент включения компьютера клавиши Insert, реализованная на многих платах с BIOS от Award, на MS-6301, естественно, не работает. Вместо нее на плате имеется перемычка, позволяющая запустить плату в режиме "по умолчанию", что позволяет войти в BIOS Setup и изменить настройки на работоспособные.

К невпечатляющим возможностям разгона на MS-6301 добавим невпечатляющие практические результаты. Я пытался разогнать на этой материнской плате процессор Intel Pentium III 500 FC-PGA. Вследствие вышеописанной проблемы с FWH, как и следовало ожидать, в промежутке частот FSB от 114 до 124 МГц плата не запускалась. Максимальная же частота системной шины, которую удалось получить на MSI MS-6301 — это 143 МГц. И хотя сам тестируемый процессор мог работать и на более высоких частотах, максимум, который удалось получить на рассматриваемой материнке, составил 715 МГц. Так что оверклокеры все же останутся недовольны этой платой.

Производительность

В составе тестовой системы использовалось следующее оборудование:

  • Процессор Intel Pentium III 600EB (4.5x133)
  • Видеокарта Creative 3DBlaster Annihilator
  • Звуковая карта Creative Sound Blaster Live!
  • Жесткий диск IBM DJNA 372200
  • 128 Мбайт PC133 SDRAM производства Micron

Необходимо иметь в виду, что, несмотря на применение памяти типа PC133 SDRAM, платы на i820 работают с ней на частоте 100 МГц в силу конструктивных особенностей чипсета. С платами на VIA Apollo Pro133A использовался VIA Service Pack версии 4.20. Для платы ASUS P3V4X новую версию BIOS, в которой решена проблема низкой производительности в 3D, я не использовал, так как она пока находится в состоянии ранней беты и часто работает нестабильно.


Как мы видим, MSI MS-6301 оказывает достаточно высокие результаты для платы на чипсете i820, однако даже этого недостаточно для того, чтобы в игровых приложениях догнать платы на VIA Apollo Pro133A. Виной этому — сам чипсет i820, реализация работы которого с SDRAM посредством MTH выполнена крайне неоптимально. Что же касается стабильности работы, то тут MS-6301 оказалась на высоте.

Выводы

Если закрыть глаза на драматически низкую производительность плат, основанных на i820 и работающих с памятью типа SDRAM, то MS-6301 является прекрасной системной платой для непритязательного пользователя, не занимающегося разгоном. Замечательной особенностью MS-6301 является система D-LED, позволяющая значительно облегчить решение проблем, возникающих при сборке систем на данной системной плате.

Плюсы:

  • поддержка Coppermine, 133-мегагерцовой шины, AGP 4x
  • высокая стабильность и надежность
  • диагностическая система D-LED

Минусы

  • скудные возможности для разгона процессора
  • низкая производительность
  • отсутствие поддержки процессоров Intel Celeron


Плата MSI MS-6301 предоставлена компанией Inel

13 марта 2000 г. Автор Илья Гавриченков
