Leadtek K8NW Pro — системная плата на базе чипсета NVIDIA nForce3 Pro 150

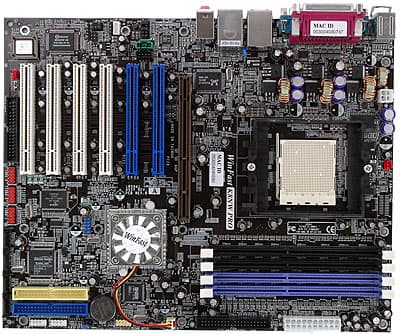

Плата богата функционально и прекрасно укомплектована, что соответствует ее позиционированию на сегмент производительных рабочих станций и десктопов высшего уровня. При первом взгляде на плату сразу же обращают на себя внимание два синих разъема PCI и слот AGP Pro. И если с последним никаких вопросов не возникает (ну, слот как слот, можно AGP Pro видеокарту установить…), то цвет слотов PCI сразу же «взводит флаг ожиданий», и руки тянутся к документации. Может на это и был расчет — хоть таким образом заставить документацию почитать? :) Однако оказывается все намного проще чем можно было ожидать — просто таким образом Leadtek предупреждает нас, что в оба данных слота не могут быть вставлены PCI Bus Master карты расширения. Однако на этом интриги не закончились, читайте дальше…

Разводка платы стандартна — не совсем удобно расположен ряд разъемов вдоль левого края платы, разъемы аудиовходов расположены перед слотами PCI, также возможны проблемы с доступом к модулям памяти при установке видеокарты. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите. Наличие напряжения +5 В Standby на плате индицируется зеленым светодиодом. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 2200 мкФ и 5 по 620 мкФ. На плате находятся стабилизаторы питания напряжения шины AGP (2x1000 мкФ и несколько менее емких) и памяти (4x1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм («широкий» ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы Winbond W83627HF-AW. Контролируются:

  • Напряжения процессора, чипсета, памяти и шины AGP, +3.3, +5 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате).

Так вот, об «интригах». Плеяда системных плат на основе аналогичной PCB внушает уважение: аж шесть штук! Наша героиня — K8NW Pro, совместима, по сведениям производителя, с процессорами Opteron и Athlon 64 FX, а также оснащена специальным портом IDE, поддерживающим шифрование данных. «Родная сестричка» в лице K8NW «без Pro» отличается только отсутствием последней функции. Однако есть еще и «двоюродные» — это K8N (аналогично, в Pro и обычной версии) и K8NFX (тоже с вариациями на тему «Pro и не-Pro»). Отличия «профессионалов» от «любителей» не балуют разнообразием — это все тот же дополнительный канал для Secure IDE. Сложнее с остальным. K8N, сохранив PCB, сменила разъем на Socket 754 — и, соответственно, лишилась одного разъема DIMM (трех для одноканального контроллера Athlon 64 вполне хватит) и двух разъемов PCI. Такой себе «чутка облегченный» вариант, уже не для рабочей станции, а для обычного десктопа, пусть и «навороченного».

А вот K8NFX… Она, судя по информации Leadtek, предназначена для процессора Athlon 64 FX. Причем только для него! Странно — зачем выпускать плату, отличающуюся от другой только тем, что она не поддерживает один из двух возможных типов процессоров? Нам ход мыслей производителя в данном случае понять не удалось… Впрочем, зайдя на страницу спецификаций K8NFX, мы с удивлением обнаружили, что она просто скопирована… со страницы K8NW! Причем скопирована на скорую руку — даже сама плата на этой странице называется «K8NW»! Эх, господа, ну что ж так неаккуратно-то? В таком случае, предположить можно самый простой ответ: после объявления AMD процессора Athlon 64 FX, Leadtek просто захотела лишний раз «засветиться» с «новой» платой под него, ну а поскольку самой новой платы «в загашнике» не было, решили с этого момента продавать еще под одним названием старую. М-да… дремучи они, дебри маркетинга, и заблудиться в них с непривычки более чем легко…

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 940);
  • 4 разъема под DDR SDRAM DIMM (сгруппированы попарно, различаются цветом);
  • Слот AGP Pro;
  • 6 слотов PCI (32-битные, 33-мегагерцовые);
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — «чипсетные», один из них с возможностью защиты данных системой X-Wall;
  • 4 разъема SATA (Serial ATA) — за счет дополнительного контроллера;
  • 1 разъем для подключения планки с дополнительными портами USB (2.0);
  • 3 разъема для подключения планки с дополнительными портами FireWire;
  • Разъем для подключения планки с разъемом для ключа защиты X-Wall;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения стандартного IRDA-модуля;
  • Разъем для подключения СIR-модуля;
  • Разъем для датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 3 разъема для подключения вентиляторов (два из них с возможностью контроля количества оборотов, к одному из них подключен вентилятор на радиаторе чипсета).

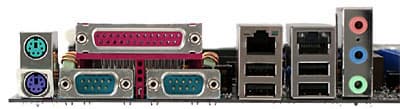

Задняя панель платы (слева направо, по блокам)

  • PS/2 мышь и клавиатура;
  • LPT, 2 COM-порта;
  • два порта USB и RJ-45 (Ethernet);
  • два порта USB и RJ-45 (Gigabit Ethernet);
  • три аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка с ручкой стандартного дизайна;
  • Документация: руководство пользователя материнской платы — на английском языке;
  • Шлейф ATA66/100/133 и кабель для подключения дисковода — оба убраны в красный кембрик и 4 кабеля SerialATA;
  • Планка на заднюю панель с разъемами Center/Sub, Rear, S/PDIF-Out типов TosLink и Coaxial;
  • Планка на заднюю панель с 2 портами FireWire;
  • Ключ защиты X-Wall;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя в формате Adobe Acrobat;
    • Adobe Acrobat Reader;
    • Leadtek SpeedGear;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC'97 кодека Avance Logic ALC658, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • 2 cетевых, 1 из них реализован на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL с поддержкой 10Base-T/100Base-TX, 2 — на базе микросхемы Realtek RTL8110S-32, с поддержкой 10Base-T/100Base-TX/1000Base-TX;
  • FireWire, на базе микросхемы Agere FW323-06, с поддержкой 2 портов;
  • SATA RAID, на базе микросхемы Silicon Image SiI3114CT176, v поддержкой 4 разъемов SATA и создания RAID уровней 0, 1, 1+0 и Spare;
  • X-Wall, на базе микросхемы eNova X-Wall LX-64, с возможностью побитной шифрации данных на жестком диске и невозможности доступа к ним без ключа защиты.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения/выключения SATA RAID
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+Row Cycle Time, Row Refresh Cycle Time, Row to Row Delay, Write Recovery Time, Write to Read Delay, Read to Write Delay, Refresh Period, CAS Latency, RAS to CAS Delay, RAS Precharge, Active to Precharge Delay
Выбор частоты работы памяти+Auto, 100, 133, 166, 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2)=Auto, 66—120 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—300 МГц, шаг 1 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+Default, 0.8—1.7 В, шаг 0.025 В
Изменение напряжения памяти+Default, 2.5, 2.7, 2.8 В
Изменение напряжения чипсета+Default, 1.7, 1.8, 1.9 В
Изменение напряжения шины AGP+Default, 1.6, 1.7, 1.8 В

Использовалась версия BIOS от 29.09.2003 г., как последняя из доступных на время проведения тестирования.

Результаты тестов:
