Leadtek K7N420D — системная плата на базе чипсета NVIDIA nForce 420-D


Еще одна плата от известного производителя видеокарт побывала в нашей лаборатории — на этот раз на базе чипсета от NVIDIA. Экземпляр к нам в руки попал предсерийный, но при этом качественно выполненный и хорошо укомплектованный.

Комплект поставки включает:

  • Упаковку: коробка стандартного неброского дизайна;
  • Документацию: краткое руководство по установке и настройке платы (в комплект серийных экземпляров будет входить полноценная документация) — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с позолоченными разъемами аудиовыходов (Front, Rear, Center/Bass), Coaxial SPDIF In/Out, TosLink SPDIF In/Out;

  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 8.1;
    • Award WinFlash;
    • Leadtek SpeedGear.

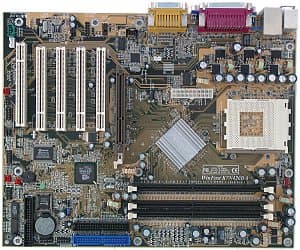

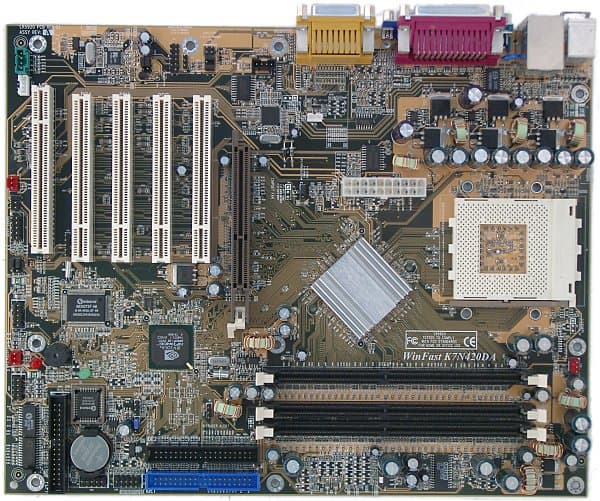

Несмотря на полноразмерный форм-фактор ATX разводка платы обладает рядом недостатков: так, расположение нескольких разъемов перед слотами PCI, а разъема питания — между слотом AGP и задней панелью, может затруднить манипулирование с ними при установленных соответствующих картах расширения, а скученность разъемов и перемычек в нижнем левом углу платы не способствует удобству сборки. Доступ к перемычкам не затруднен даже при установке платы в корпус, их описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 2 конденсатора по 2200 мкФ и 8 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека Avance Logic ALC650, с разъемом для подключения фронтальных аудиовыходов и планки на заднюю панель;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX.

Благодаря использованию I/O-контроллера Winbond W83627SF-AW на плате реализована поддержка (и имеются разъем для подключения) считывателя смарт-карт.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627SF-AW. Контролируются:

  • напряжения процессора, памяти, +3,3 и +5 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком в сокете) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 4 PCI/ ACR; порты ввода/вывода — 1 COM/ LPT/ 2 PS/2/ 6 USB 1.1; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычки для выбора режима работы каналаCenter/Bass Center/Bass/ Bass/Center
Перемычки для выбора режима работа 5-го порта USBOnboard/ ACR slot
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, Memory Timings
Выбор частоты работы памяти+Auto, 200, 266 и 333 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+Default, 102, 103, 105, 107, 109, 110, 111, 114, 133, 135, 138, 139, 142, 146, 147, 149, 153 и 157 МГц.
NB: при выставлении частоты памяти в 333 МГц пропадает возможность менять частоту FSB
Изменение коэффициента умножения процессора+x5-x12,5
Изменение напряжения ядра процессора+-0,05, -0,025, +0,025, +0,05, +0,075, +0,1 и +0,125 В по отношению к номиналу
Изменение напряжения памяти++0,1 и +0,2 В по отношению к номиналу
Изменение напряжения чипсета-
Изменение напряжения шины AGP++0,1 и +0,2 В по отношению к номиналу

Использовалась версия BIOS от 12/03/02, как последняя из доступных на время проведения тестирования.

К сожалению, проверить в деле функционирование платы с памятью типа DDR333 так и не получилось — работала система крайне нестабильно. На стандартных же частотах плата себя проявила с лучшей стороны: достаточно быстра, предоставляет неплохой набор инструментов для настройки и разгона системы да и на качество изготовления и стабильность нареканий нет.
