Влияние параметров Setup BIOS на производительность видеосистемы

на материнской плате SOYO 5EHM с процессором K6-2/300


Недавно состоялась презентация процессора AMD K6-2/300 3Dnow! и сразу было решено посмотреть в деле игрока из команды Socket 7. Для того, чтобы ощутить все преимущества нового процессора , требуется материнская плата с поддержкой 100 МГц сиcтемной шины. Одной из очень немногих присутстствующих на рынке "официально" 100МГц - материнских плат под Socket 7 является плата SOYO SY-5EHM, с 1 Мбайт L2-cache, на наборе логики ETEQ 82C6638/6629 (он же VIA MVP3). Тандем 5EHM + K6-2/300 и решено было протестировать. Причем, поскольку обычных тестов уже имеется в избытке, основной целью ставилось определение влияния параметров Setup BIOS на производительность такой системы.

О процессоре

Новый процессор фирмы AMD — устройство с двойным питанием 2.2В/3.3В и дополнительным набором из 21 так называемой 3Dnow!-инструкции выполнено в конструктиве Socket 7 в невероятно тонком PGA корпусе. Забегая вперед, следует сказать, что в процессе работы использовался незакрепленный радиатор с вентилятором для того, чтобы оценить температурный режим. Судя по всему, процессор не доставит хлопот с его охлаждением. Хотя AMD K6-2/300 3Dnow! и рассчитан на работу с системной шиной в 100 Мгц, тем не менее прекрасно работает на более низких частотах, что вероятно позволит использовать его для наращивания производительности уже существующих систем.

О материнской плате

Материнская плата 5EHM содержит ряд интересных конструктивных особенностей, делающих ее непохожей как на своих предшественниц, так и на подобные изделия других производителей. Во-первых, это устройство с максимальной частотой 112 МГц, ряд поддерживаемых частот состоит из значений 60, 66.6, 68.5, 75, 83, 90, 100, 112 Мгц, а коэфициенты умножения находятся в пределе от 1,5 до 4,5. Во-вторых, с помощью переключателей на плате выбирается, на какой частоте будет работать системная память. Таким образом, у пользователя есть возможность принудительно установить частоту тактирования SDRAM либо по частоте CPU, например 100 МГц, либо по частоте AGP, т.е. 66 МГц. Если учесть, что DIMM модули PC100 еще не завоевали в полной мере наш рынок, подобная забота производителя явно не лишняя. В-третьих, придется растаться с привычкой делить на два частоту системной шины, чтобы узнать частоту тактирования шины PCI. На 5EHM в качестве делителя следует выбирать цифру три, имея в виду что AGP будет тактировать на удвоенной по сравнению с PCI частоте.

Последний пункт нуждается в следующем комментарии. Известно, что максимальная частота AGP не может превышать 66 Мгц, а максимальная частота PCI шины составляет 33 Мгц. О чем и предупреждает производитель в документации к материнской плате, указывая, что возможна нестабильная работа всей системы в целом, и призывая использовать дополнительные и периферийные устройства только хорошего качества. Данную рекомендацию следует понимать в том смысле, что установив 112 Мгц на системной шине, вы заставляете PCI работать на 37,3 Мгц, AGP на 75 Мгц, а процессор в нашем случае будет работать в режиме 333 Мгц. Целью тестирования являлось выяснение и пределов работоспособности тоже.

Как происходило тестирование?

Для тестирования платы кроме процессора была выбрана видеокарта SOYO SY-740AGP/8 Mb на чипсете i740, HDD Western Digital AC12100, CD-ROM Wearnes 24x. Тестирование выполнялось на двух линейках DIMM/SPD 32 Mb PC100. Значения параметров BIOS ( версия 1A3 ) были установлены таким образом, чтобы добится максимального быстродействия в наиболее жестком режиме тестирования.

Проведен ряд испытаний в среде Windows'95 OSR2. В качестве тестового программного обеспечения использовался программный продукт Final Reality. Усредненные результаты приведены в таблице (для сравнения в правой колонке указаны результаты тестов на Pentium II)

  Soyo 5EHM, AMD K6-300 Soyo 6KB, Intel Pentium II-300
25 pixel (Kpolys/sec) 97.28 232.94
Robots (images/sec) 33.01 38.26
Fillrate (Mpixels/sec) 17.81 18.05
City scene (images/sec) 43.18 49.80
Visual appearance (%) 100.00 100.00
3D performance 3.14 3.51
Radial blur (images/sec) 27.43 28.14
Chaos zoomer (images/sec) 49.56 39.37
2D image processing 3.10 2.90
2D transfer rate test (Mbytes/sec) 57.58 89.72
3D transfer rate test (Mbytes/sec) 30.29 13.62
Overall transfer rate 2.06 2.35
AGP test results(images/sec) 56.12 81.00
Overall Score 2.97 3.15

Что осталось за пределами таблицы результатов

Тестирование выполнялось по следующей схеме. Изначально все изменяемые значения в BIOS были установлены в минимум, частота тактирования памяти была выбрана по шине AGP, процессор установлен в штатный режим 3 х 100 Мгц. Производительность платы по тесту Final Reality при такой конфигурации принимается за условные 100% и все дальнейшие изменения в любом из компонентов тестируемой системы выполняются необратимым способом. Каждое из подобных изменений, отмеченное по оси X, приносило изменение производительности системы, что отражалось по оси Y.

  • 100 Mhz RAM — тактирование системной памяти по CPU (прежде было 66 Мгц)
  • RAM 8 nsec — установка параметра 8 nsec в Chipset Feature в BIOS (прежде 10 nsec)
  • SDRAM=2 — SDRAM Cycle Lenght (прежде 3)
  • Pipeline — DRAM Read Pipline = Enable, Cache Rd+CPU W/T Pipeline = Enable
  • Fastest — Cache Timing (прежде Fast)
  • Autodetect — Autodetect DIMM/PCI=Enable
  • PCI=En - Группа параметров в PCI Feature установлена Enable, кроме значения PCI Delay
  • AGP 2x - Прежде было 1х
  • 333 Mhz — Процессор установлен на 333 Мгц

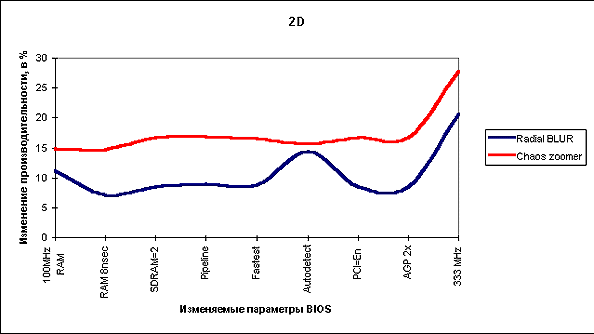

2D

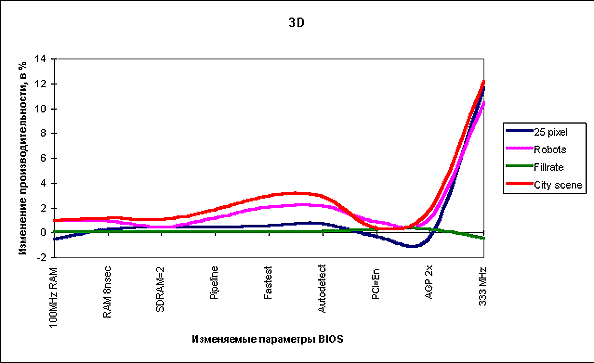

3D

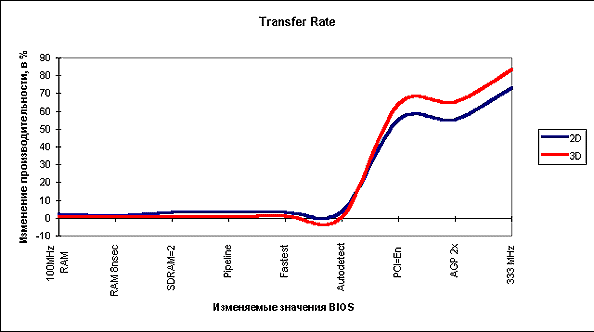

Transfer rate

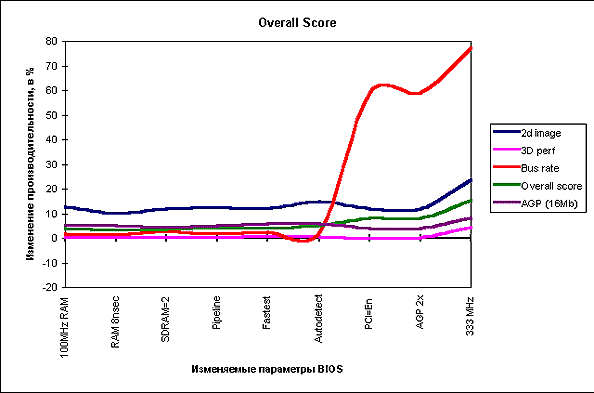

Overall score

Построенные графики достаточно информативны, чтобы сопровождать их комментариями. Cледует только отметить, что с появлением нового процессора AMD в мире определенно наблюдается ренессанс интереса к системам на Socket 7 и среди именитых производителей материнских плат выиграют те, кто поддержит народную тягу качественными продуктами.
