Jetway 845EDAK — системная плата на базе чипсета i845E

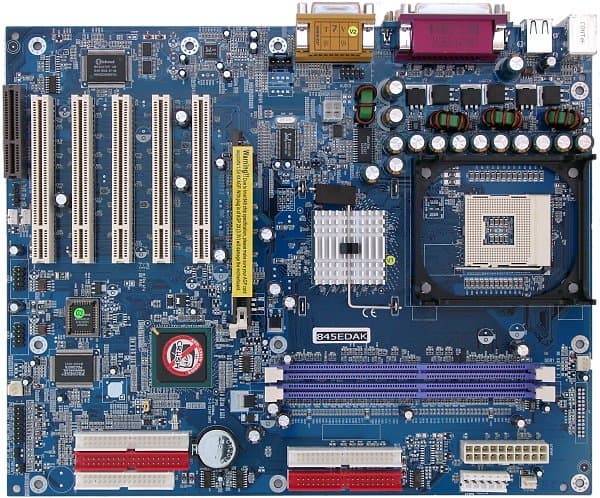

Практически традицией стало то, что платы этой компании попадают к нам в OEM-комплектации. Впрочем, ничего страшного в этом нет, так как отсутствует, по сути, лишь коробка. Плата же выглядит вполне привычно — синий цвет PCB и фиолетовые слоты памяти.

Комплект поставки включает:

  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель;
  • Дискету с драйверами к дополнительному IDE-контроллеру;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Hardware Doctor;
    • PC-Cillin 2002;
    • Recovery Genius;
    • Magic BIOS;
    • Award Winflash;
    • DirectX 7.0 и 8.1.

Разводка платы имеет несколько привычных недостатков: аудиовходы и дополнительные разъемы IDE расположены не совсем удобно, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека ALC650, с возможностью подключения аудиосистем 5.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • дополнительный IDE-контроллер, реализованный на базе микросхемы Promise PDC20275, с возможностью подключения до 4 IDE-устройств по протоколу ATA133.

На плате применена фирменная технология компании Recovery Genius (для резервного сохранения важных данных на HDD).

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, памяти, +1,25, +3,3, +5 и +12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSBAuto, 100 и 133 МГц
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Cycle Time, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI (AGP/2) = FSB/3, FSB/4, FSB/5, FSB/6
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6 В

Использовалась версия BIOS A04, как последняя из доступных на время проведения тестирования.

Обычная рабочая лошадка, сочетающая разумную цену и неплохие возможности для разгона.

Результаты тестов:



Системная плата Jetway 845EDAK предоставлена компанией Atlantic
